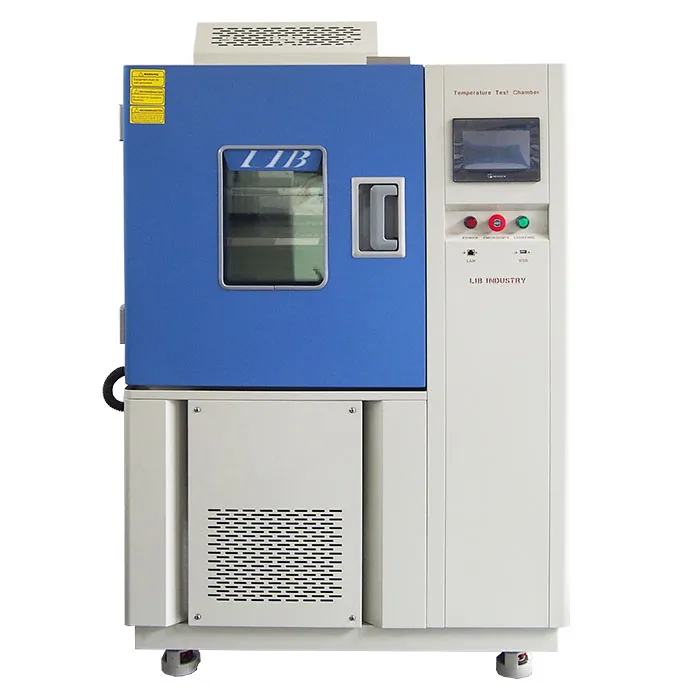

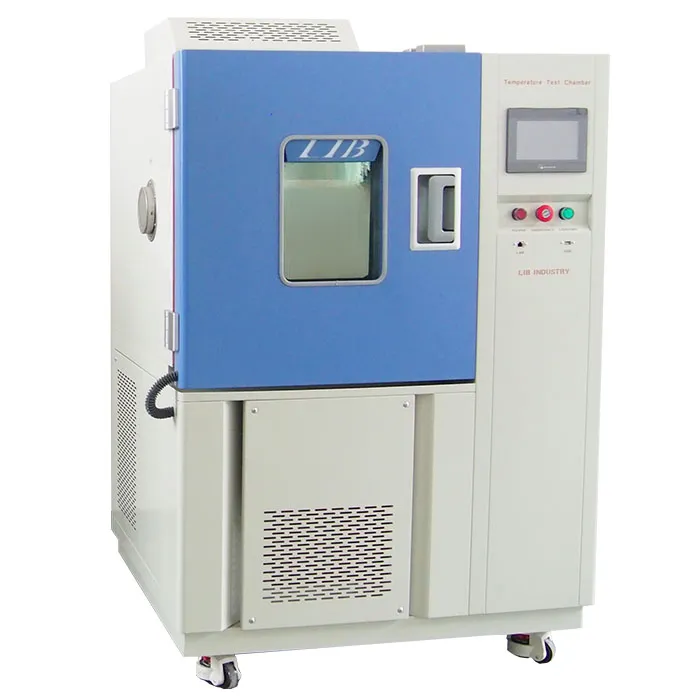

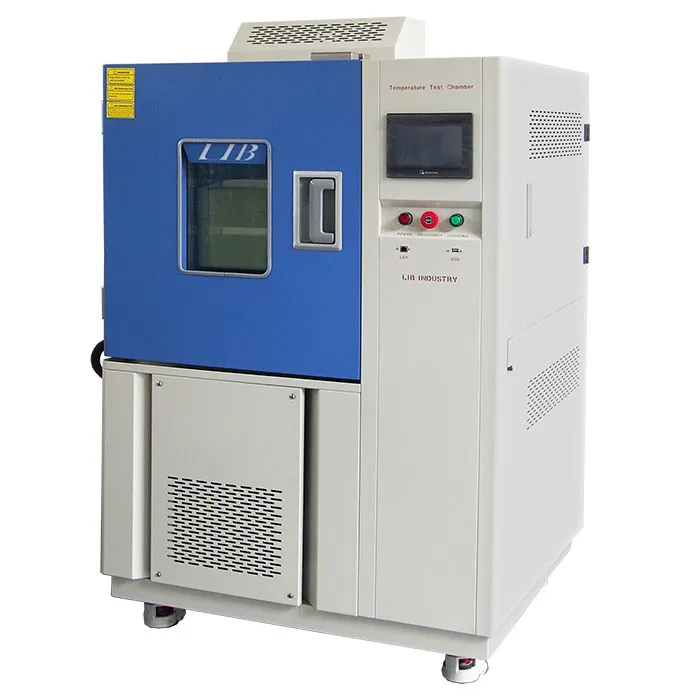

Kryogene Kammer

Name: Kryogene Kammer
Brand: Xi'an LIB Environmental Simulation Industry

LIB Kryogene Kammer nimmt mechanische Kühlung an, und die niedrige Temperatur kann-120 °C erreichen. Diese kryogene Test kammer erreicht Energie einsparung. Wenn die Temperatur wieder stabilisiert werden muss, kann die fortschritt liche PID-Steuerung den Ausgangswert der konstanten Phase und der Erholungs phase effektiv steuern.

Modell: CF-100, CF-225, CF-500, CF-800, CF-1000

Standard: ISO 14965, ISO 21011, ISO 21013-1, ISO 9328-4

Kryogene Kammer Merkmale und Vorteile

1. Ersetzt die traditionelle Art der Kühlung durch flüssigen Stickstoff, erreicht die kryogene LIB-Kammer eine niedrige Temperatur bedingung von-120 ° C durch mechanische Kühlung.

(2) die Kryo kammer Kälteanlage ist zuverlässig und stabil, die den Test in einer stabilen kryogenen Umgebung realisieren kann.

3. Die kryogene Standard kammer verfügt über 2 Proben halter, die eingestellt und zerlegt werden können, um Proben unterschied licher Größe zu prüfen. Das Luft zirkulation system der Test kammer sorgt für eine gute Luft zirkulation und erreicht eine gute Temperatur gleichmäßigkeit.

4. Die kryogene Kammer wendet eine programmier bare Steuerung an, die 120 Programme zum Testen realisieren kann. Die kryogene Kammer kann über mobile Geräte fern gesteuert werden. Es kann auch mit dem einheitlichen Steuerungs system des Labors verbunden werden, um eine einheitliche Steuerung und Bedienung zu erreichen.

Kryogene Kammer Spezifikationen

Modell	CF-100	CF-225	CF-500	CF-800	CF-1000
Interne Dimension (mm)	400500500	500600750	700800900	80010001000	100010001000
Gesamt dimension (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Innenraum volumen	100L	225L	500L	800L	1000L
Temperatur bereich	-120 ° C ~ 150 ° C
Temperatur-Schwankung	± 0,5 ° C
Temperatur abweichung	± 2,0 ° C
Kühlrate	1 ° c/min
Heizrate	3]/min
Kühlsystem	Mechanisches Kompression kühlsystem
Kühle inheit	Kaskaden kompressor
Heizelement	Nichrome Heizung
Controller	Programmier bare Farbe LCD-Touchscreen-Controller, Ethernet-Verbindung
Sicherheits gerät	Über temperatur schutz; Übers trom schutz; Kältemittel Hochdrucks chutz; Erd leckage schutz
Außen material	Stahlplatte mit Schutz beschichtung
Innen material	SUS304 Edelstahl
Wärmedämmung	Plyurhan-Schaum und Isolierung Baumwolle
Beobachtungs fenster	Innen beleuchtung, Doppelschicht-Thermo-Stabilität Silikon-Gummi-Dichtung
Standard konfiguration	1 Kabel loch (Φ 50,) mit Stecker; 2 Regale

Konfiguration der kryogenen Kammer

Xx Arbeitsraum	Der kryogene Kammer arbeitsraum besteht aus SUS304, der eine gute hohe und niedrige Temperatur beständigkeit aufweist. Die Standard-Kryogen kammer ist mit einem doppelten Proben halter ausgestattet. Dichtung streifen und präzises Design der Dichtung struktur verhindern Kaltluft lecks.
² Luft zirkulation system	Luft zirkulation systeme sind mit Hoch leistungs lüftern ausgestattet, die die Luft zirkulation im Arbeitsraum fördern. Im kryogenen Test ist die Temperatur gleichmäßigkeit ein sehr wichtiger Indikator, der ± 2 ° C erfordert.
Daran, Heizsystem	Die Verwendung von Heizdraht aus Nickel-Chrom-Legierung usw. kann schnell Wärme erzeugen, vom kryogenen Zustand bis zu einer höheren Temperatur, wenn das Heizsystem eine Rolle spielen muss. Die höchste Temperatur kann 150 ° C erreichen.
Nun Kühlanlage	Ein kaskaden mechanisches Kühlsystem wird angenommen. Es besteht haupt sächlich aus einem compreSsor, ein Kondensator, eine Drossel vorrichtung (Kapillare) und ein Verdampfer, um einen Kühl kreislauf zur Steuerung der niedrigen Temperatur auf-120 ° C zu bilden.
-Kontroll system	Das Heizsystem und das Kühlsystem werden durch den PID-Algorithmus gesteuert. Das Kontroll system verfügt auch über verschiedene Sicherheits schutz funktionen, wie z. B. Über temperatur schutz, Überlastung schutz des Kompressors usw.
