Eigenschaften und Vorteile der Mischgas-Prüfkammer
1. Integrierte Gasneutralisation für Laborsicherheit
Der NaOH-Lösungstank mit Sprühvorrichtung beschleunigt die Gasverdünnung und -neutralisation vor der Abluft.
Diese Konstruktion reduziert erheblichdas Expositionsrisiko für das Bedienpersonalund gewährleistet den sicheren Umgang mit giftigen Gasen während und nach der Prüfung.
Besonders wichtig für Langzeit- oder hochfrequente Korrosionsprüfungen.
2. Hochintegere Abdichtung und Zugangsschutz
Die Kammer verwendet einekonvex-konkaven Dichtungsstrukturkombiniert mitdoppellagigen harten Silikondichtstreifenund einemelektromagnetischen Türschloss.
Dies gewährleistet:
Stabile Luftdichtheit bei hoher Luftfeuchtigkeit
Verhinderung von Gaslecks
Vermeidung von Fehlbedienungen während der Prüfung
3. Präzise und reproduzierbare Gaskonzentrationsregelung
Jedes schädliche Gas wird überPräzisionsdurchflussmesser und zugeordnete Sensorengesteuert, was eine Feinregulierung und stabile Konzentrationshaltung ermöglicht.
Dies gewährleistet:
Hohe Prüfwiederholbarkeit
Zuverlässige Vergleiche zwischen verschiedenen Materialien oder Beschichtungen
Kontinuierliche Einhaltung internationaler Normen
4. Kompatibilität mit Einzel- und Mischgasprüfungen
Das System erfüllt vollständig die IEC-Normen fürEinzelgas-Korrosionsprüfungenund unterstützt gleichzeitigMischgas-Kombinationendie realitätsnahe verschmutzte Atmosphären besser simulieren.
Anwender können über die programmierbare Steuerung einfach zwischen verschiedenen Prüfmodi wechseln.
Technische Daten der Mischgas-Prüfkammer
Modell |
GCM-100 |
GCM-225 |
GCM-500 |
Innenabmessungen (mm) |
400*500*500 |
500*600*750 |
700*800*900 |
Außenabmessungen (mm) |
1010*1050*1620 |
1110*1150*1860 |
1330*1350*2010 |
Innenvolumen (L) |
100 |
225 |
500 |
Temperaturbereich |
15 ℃ bis 80 ℃ |
Temperaturschwankung |
± 0,5 ℃ |
Temperaturabweichung |
± 2,0 ℃ |
Feuchtebereich |
30 % bis 98 % r.F. |
Feuchteabweichung |
± 2,5 % r.F. |
SO2-Konzentration |
100 bis 500 ppb ± 20 ppb (einstellbar) |
H2S-Konzentration |
10 bis 100 ppb ± 20 ppb (einstellbar) |
NO2-Konzentration |
200 ppb ± 20 ppb (einstellbar) |
Cl2-Konzentration |
10 bis 20 ppb ± 5 ppb (einstellbar) |
Luftwechselrate |
3- bis 10-fach/h |
Kühlsystem |
Mechanisches Kompressionskältesystem |
Befeuchter |
Externe Isolierung, Edelstahl-Oberflächenverdunstungsbefeuchter |
Wasserversorgungssystem |
Wasseraufbereitungssystem, automatische Wasserversorgung |
Steuerung |
Programmierbare Farb-Touchscreen-Steuerung mit LCD
Ethernet-Verbindung, PC-Anschluss
|
Gassensor |
H2S/NO2/Cl2/SO2-Gassensor |
Luftumwälzung |
Zentrifugalgebläse |
Türschloss |
Elektromagnetisches Schloss |
Gasabluftvorrichtung |
Ablufteinheit |
Sicherheitseinrichtung |
Trockenlaufschutz für Befeuchter; Übertemperaturschutz; Überstromschutz;
Wassermangelschutz; Erdschlussschutz
|
Innenmaterial |
Edelstahl SUS316 + glasfaserverstärkter Kunststoff |
Außenmaterial |
Stahlblech mit Schutzbeschichtung |

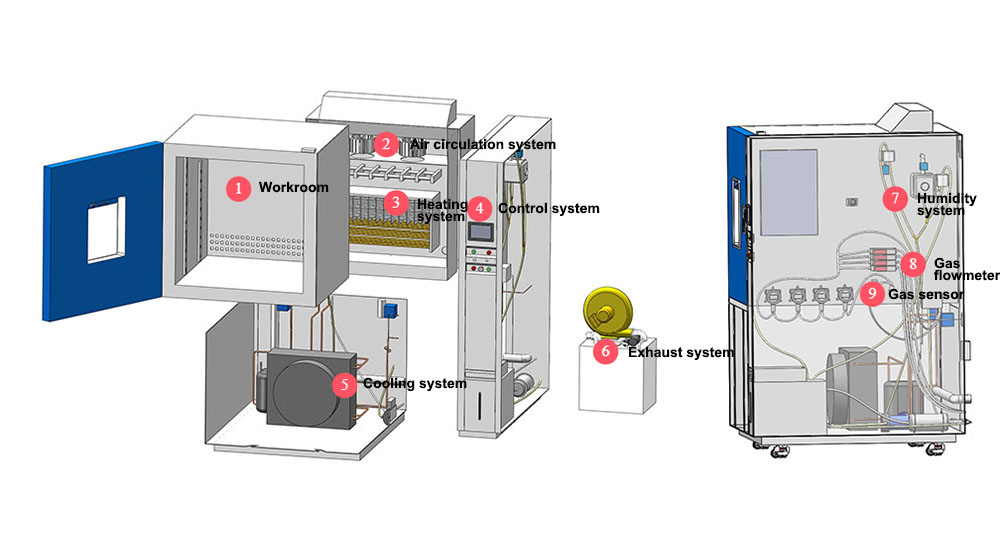

Aufbau der Mischgas-Prüfkammer

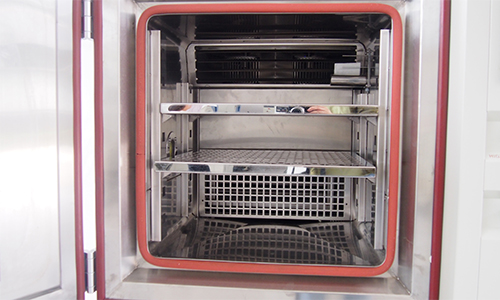

① Arbeitsraum
Das Innenmaterial des Arbeitsraums besteht aus Edelstahl SUS316 und glasfaserverstärktem Kunststoff, um der Korrosion durch schädliche Gase zu widerstehen.
|
 |

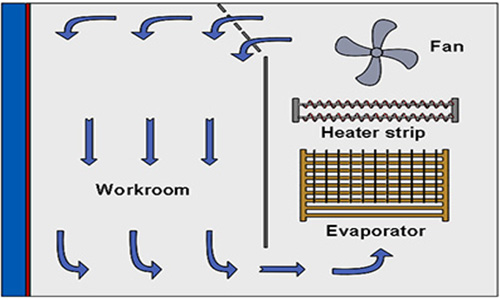

② Luftumwälzungssystem
Die Luft zirkuliert, um eine gleichmäßige Gaskonzentration, Temperatur, Feuchtigkeit usw. in allen Bereichen des Arbeitsraums sicherzustellen. Das Gasgemisch hat besseren Kontakt mit der Prüfprobe.
|
 |

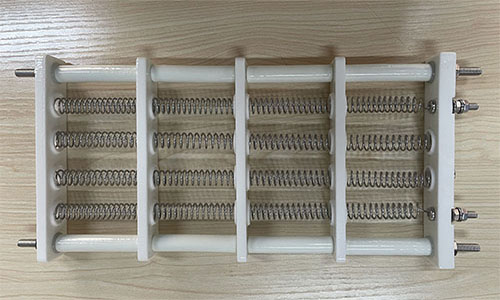

③ Heizsystem
Der elektrische Heizdraht liefert in Verbindung mit dem Temperatursensor die erforderliche Wärme für die Prüfkammer mit einer Aufheizrate von 3 °C/min.
|
 |

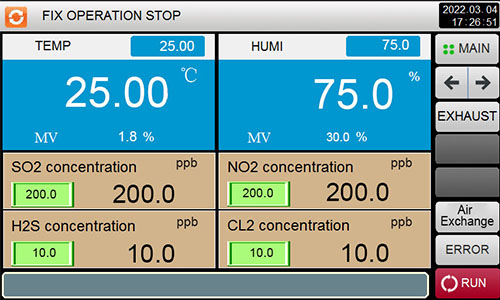

④ Steuersystem
Bestehend aus einem programmierbaren Touchscreen, kann es Temperatur, Feuchte, Gaskonzentration, Luftumwälzung usw. zentral steuern und überwachen. Der Betriebszustand jedes Parameters wird in Echtzeit angezeigt.
|
 |

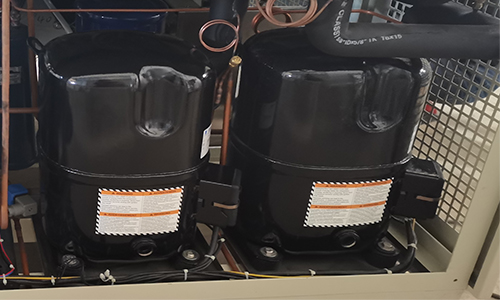

⑤ Kühlsystem
Das Kompressionskältegerät kühlt den Arbeitsraum durch den Kältemittelkreislauf mit einer Kühlrate von 1 °C/min.
|
 |

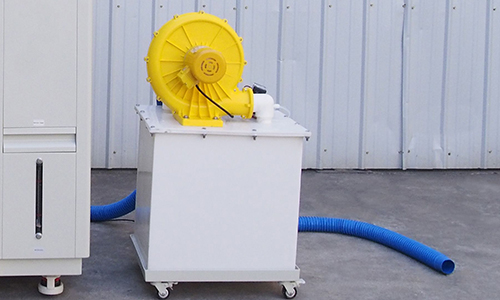

⑥ Abluftvorrichtung
Am Ende der Prüfung oder wenn das Gas ausgetauscht werden muss, wird das Gas in der Kammer durch den NaOH-Lösungstank verdünnt und dann abgeleitet.
|
.jpg "mixed_gas_test_chamber13_(1).jpg") |
⑦ Feuchtesystem
Dampfbefeuchter fügen der Luft in der Kammer Wasser hinzu, um die eingestellte Feuchtigkeit zu erreichen.
|
 |

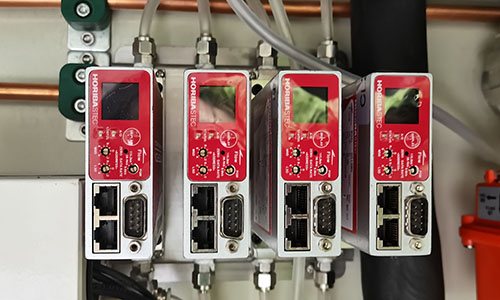

⑧ Gasdurchflussmesser
Präzise Regelung des schädlichen Gasflusses mit hoher Genauigkeit.
SO2-Konzentration: 100 bis 500 ppb ± 20 ppb (einstellbar) H2S-Konzentration: 10 bis 100 ppb ± 20 ppb (einstellbar) NO2-Konzentration: 200 ppb ± 20 ppb (einstellbar) Cl2-Konzentration: 10 bis 20 ppb ± 5 ppb (einstellbar)
|
.jpg "mixed_gas_test_chamber13_(2).jpg") |

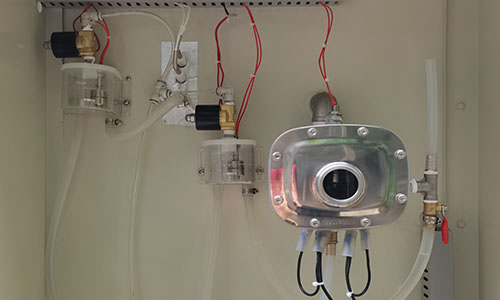

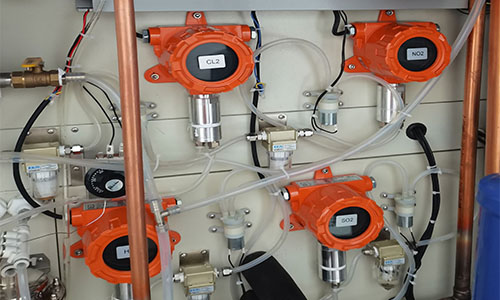

⑨ Gassensor
4 Gassonden, die unabhängig arbeiten, zur Echtzeitüberwachung der Konzentration schädlicher Gase in der Kammer.
|
 |
Anwendbare Gasarten und Prüffähigkeiten
Die Mischgas-Prüfkammer von LIB Industry unterstützt eine flexible Konfiguration basierend auf den Prüfzielen:
Einzelgas-Korrosionsprüfung
H₂S / SO₂ / NO₂ / Cl₂ / NH3 / ... unabhängig gesteuert
Korrosionsprüfung mit strömendem Mischgas
Mehrere Gase werden gleichzeitig in vorgegebenen Verhältnissen eingeleitet
Gekoppelte Temperatur-Feuchte-Gas-Umgebungen
Stabiler Betrieb bei hoher Feuchte und variablen Temperaturen
Jeder Gaskanal wird unabhängig überwacht und gesteuert, wasund Konsistenz über langfristige Prüfprogramme hinweg.Wiederholbarkeit zwischen Prüfchargen gewährleistet
Kontaktieren Sie LIB Industryinquiry@libtestchamber.comum Ihre Mischgas-Prüfkammer mit den richtigen Normen, Gaskombinationen und der passenden Kammgröße zu konfigurieren –und weltweit verfügbare Ersatzteile für einen langfristigen, sorgenfreien Betrieb.abgesichert durch eine 3-Jahres-Garantie, lebenslangen technischen Support und einen englischsprachigen 24/7-Service
