In der modernen industriellen Fertigung – von Automobilelektronik über LED-Außenanzeigen, Telekommunikation bis hin zu Luft- und Raumfahrtkomponenten – ist das Eindringen von Wasser eine der Hauptursachen für elektrische Kurzschlüsse, Produktausfälle und kostspielige Garantieansprüche. Um sicherzustellen, dass Produktgehäuse rauen Witterungsbedingungen und Flüssigkeitsdruck standhalten, sind strenge, genormte Konformitätsprüfungen erforderlich.
Dieser umfassende Leitfaden erläutert internationale Schutzart-Normen, untersucht die Prinzipien der Wasserdichtheitsprüfung, vergleicht Gerätekonfigurationen und zeigt, wie LIB Industry maßgeschneiderte, zertifizierte Prüflösungen für erstklassige Labore bereitstellt.
Regenprüfgerät(auch als Regenbeständigkeitsprüfkammer, Wassersprühkammer oder IP-Wassereindringprüfsystem bezeichnet) ist eine spezielle Umweltsimulations-Hardware, die entwickelt wurde, um zu bewerten, wie effektiv das Schutzgehäuse eines Produkts dem Eindringen von Wasser widersteht.
Diese Kammern simulieren ein breites Spektrum natürlicher und industrieller Niederschlagsszenarien – von sanftem senkrechtem Tropfwasser und oszillierenden Regensprühstrahlen bis hin zu kontinuierlichen Hochdruck-Wasserstrahlen und tiefem Untertauchen.
Normenverifizierung: Stellt die vollständige Einhaltung internationaler Schutzart-Bewertungen (IEC 60529, ISO 20653, MIL-STD-810H) sicher.
Fehleridentifikation: Erkennt strukturelle Schwachstellen in Gummidichtungen, Dichtungen, Nähten und Steckverbinderschnittstellen vor der Serienproduktion.
Datenautorität: Liefert präzise, wiederholbare Wasser-druck- und Durchflussregelung, die für die Akkreditierung von Drittlaboren und den weltweiten Marktzugang erforderlich ist.
Die internationale Benchmark IEC 60529 legt die Schutzgrade durch Gehäuse (IP-Code) fest. Um das richtige Prüfsystem auszuwählen, müssen Ingenieurteams die technischen Unterschiede zwischen den Prüfstufen IPX1 und IPX9K bewerten.
IP-Schutzart |
Wassertest-Methode |
Hauptprüfparameter |
Typische Anwendung |
IPX1 |
Senkrechtes Tropfwasser |
1 mm/min Tropfrate, 10 Minuten |
Elektrische Innenraumgeräte |
IPX2 |
Tropfwasser um 15° geneigt |
Vier Neigungspositionen |
Geräte, die schrägem Tropfen ausgesetzt sind |
IPX3 |
Schwingender Sprühstrahl |
±60° Sprühwinkel, 0,07 l/min pro Düse |
Außenelektronik |
IPX4 |
Spritzwasser |
±180° Sprühabdeckung |
Unterhaltungselektronik, Beleuchtung |
IPX5 |
Wasserstrahl |
12,5 l/min, 30–100 kPa Druck |
Automobilteile, Außengeräte |
IPX6 |
Starker Wasserstrahl |
100 l/min Hochdurchflussstrahl |
Industrieausrüstung |
IPX7 |
Zeitweiliges Untertauchen |
1 m Wassertiefe, 30 Minuten |
Wasserdichte tragbare Produkte |
IPX8 |
Dauerndes Untertauchen |
Kundenspezifischer Druck/Tiefe |
Marine- und Unterwasserprodukte |
| IPX9K | Hochdruck-Heißwasserstrahl |
80 °C Wasser, 8.000–10.000 kPa |
Automobilkomponenten |

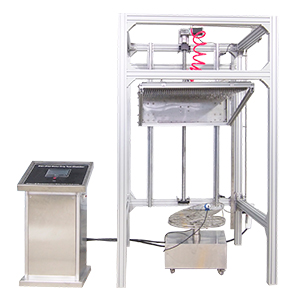

Beim Aufbau oder Upgrade einer IP-Einrichtung (Schutzart) müssen Beschaffungsspezialisten zwischen eigenständigen, kompakten Prüfkammern und modularen, gehäuselosen integrierten Systemen entscheiden.
Vergleich |
Stand-Alone-Kammer |
Integriertes IP-Labor |
Prüfbereich |
Spezifische IP-Stufe |
IPX1-IPX9K vollständige Abdeckung |
Probengröße |
Kleine bis mittelgroße Produkte |
Große Automobil- und Industriekomponenten |
Laborfläche |
Erfordert mehrere Maschinen |
Zentralisiertes, kundenspezifisches Layout |
Erweiterungsfähigkeit |
Begrenzt |
Flexible zukünftige Upgrades |
| Beste Anwendung | F&E-Prüfung |
Zertifizierungslabore |
 |
 |
LIB Industry stellt fortschrittliche Regenbeständigkeitsprüfkammern her, die so konstruiert sind, dass sie strenge internationale Normen erfüllen und gleichzeitig den Betriebsaufwand minimieren.
|
|
|
|
|
|

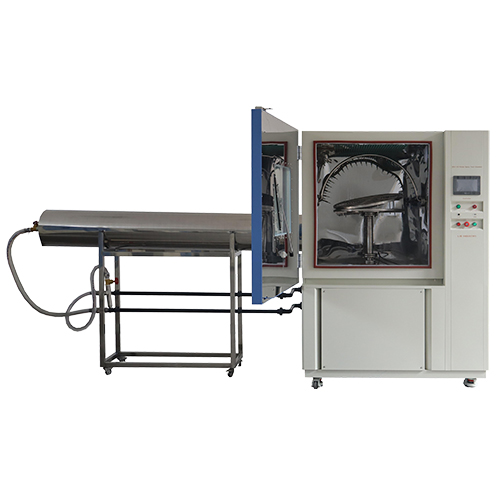

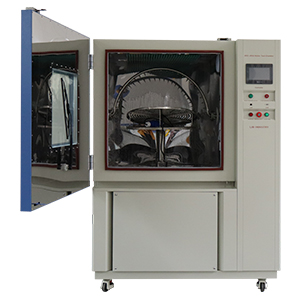

Um Laborfläche zu sparen, integrieren die kombinierten IPX1–IPX6-Einheiten von LIB Industry Tropfdosen (IPX1/2), Edelstahl-Oszillationsrohre (±60° und ±180° Schwenk für IPX3/4) und Hochdruckdüsen (IPX5/6) in einer einzigen Kammer.
SUS304 Edelstahl: Der Kammerinnenraum ist aus hochwertigem SUS304-Edelstahl gefertigt und bietet hervorragende Korrosionsbeständigkeit bei dauerhafter Feuchtigkeitseinwirkung.
Verstärkte Stahlaußenstruktur: Tieftauchtanks für IPX7/X8 verfügen über eine 15 mm dicke A3-Stahlplattenkonstruktion, die hydrostatischen Wasserdrücken entsprechend 50 Metern Tiefe ohne Verformung standhält.
Doppelschicht-Silikondichtung: Ein zweistufiger Dichtungsmechanismus – eine weiche Silikoninnenschicht für flexiblen Oberflächenkontakt und eine harte elastomere Außenschicht, um hohen Innendrücken standzuhalten.
Für anspruchsvolle industrielle Reinigungstests verfügen LIB IPX9K-Systeme über robuste Heizelemente, die kontinuierlich 80 °C heißes Wasser mit Drücken bis zu 10.000 kPa über vier automatisierte Sprühwinkel (0°, 30°, 60°, 90°) liefern.
Prüfungen verbrauchen große Wassermengen. LIB-Kammern verfügen über geschlossene Filtrations- und Wasserrückgewinnungssysteme. Automatische Filter beseitigen Schwebstoffe, verhindern Düsenverstopfung und recyceln das Wasser, um die Betriebskosten um bis zu 80 % zu senken.
Programmierbarer Farb-Touchscreen: Bediener können Sprühdauer, Wasser-durchflussraten, Oszillationsgeschwindigkeit und Probentellerdrehung (1 U/min bis zu kundenspezifischen Geschwindigkeiten) einfach programmieren.
Wasserdichte Probenanschlüsse: Integrierte wasserdichte Klemmanschlüsse ermöglichen es Prüflingen (wie aktiver Außenbeleuchtung oder Fahrzeugscheinwerfern), während laufender Wassersprühtests unter Spannung zu bleiben.
Seit der Gründung im Jahr 2012 hat sich LIB Industry zu einem weltweit anerkannten Hersteller und schlüsselfertigen Experten für Umweltsimulationskammern entwickelt. Anstatt nur eigenständige Hardware zu liefern, ist LIB auf vollständige, durchgängige Prüfökosysteme spezialisiert, die Labore weltweit in die Lage versetzen, die Konformität mit Vorschriften zu erreichen.
Umfassende Produktpalette: LIB stellt ein komplettes Sortiment an Umweltsimulationskammern her – darunter Regensprühkammern, Sand- und Staubprüfgeräte, Temperatur- und Feuchtekammern, Temperaturschockeinheiten, Salzsprühkorrosionskammern und kundenspezifische begehbare Umwelträume.
Schlüsselfertige Komplettlösungen: Vom anfänglichen räumlichen Layout-Design im Labor über kundenspezifische Konstruktion, Fertigung, Versand, Installation vor Ort bis hin zur Bedienerschulung managt LIB den gesamten Projektlebenszyklus nahtlos.
Kundenspezifisches Design-Know-how: LIB-Ingenieure passen Geräteabmessungen, gehäuselose IP-Laborsysteme und spezielle Probenstromschnittstellen an Ihren spezifischen Laborworkflow an.
3 Jahre weltweite Garantie: Vollständige Garantieabdeckung, um Ihre Kapitalinvestition zu schützen und die langfristigen Wartungskosten zu senken.
Lebenslanger technischer Support: Kontinuierliche technische Unterstützung, schnelle Ersatzteilversorgung und langfristige Kalibrierungsberatung für die gesamte Betriebsdauer Ihrer Prüfkammer.
Kundenübersicht: Standard Bank ist eine führende unabhängige Prüf- und Konformitätsagentur in Südkorea, die Automobil-, Industrie- und Unterhaltungselektronik-OEMs betreut.
Im Januar 2019 kontaktierte Standard Bank LIB Industry, um eine multidisziplinäre IP-Prüfeinrichtung zu errichten, um den wachsenden Zertifizierungsanforderungen der Kunden gerecht zu werden. Ihre Beschaffungsanfrage umfasste:
Wassereindringprüfgeräte für IPX1/X2 (R12-1600),IPX3/X4 (R-3200), IPX5/X6 WasserstrahlkammernundIPX7/X8 Tauchsysteme
LIB-Ingenieure entwarfen und fertigten ein umfassendes, gehäuseloses IP-Laborsystem, das auf den Laborflächenplan von Standard Bank zugeschnitten war:
Schlüsselfertige Lieferung: Errichtete einen integrierten Aufbau, der IPX1 bis IPX8 Wasserprüfungen und die Konformität mit IP5X/6X Staubeindringung abdeckt.
Installation und Schulung vor Ort: LIB-Ingenieure reisten nach Südkorea, um die Geräteinstallation, die Integration der Rohrleitungssysteme und die Bedienerschulung durchzuführen.
Laufende ISO 17025 Kalibrierung: Um sicherzustellen, dass die zertifizierten Prüfdaten von Standard Bank international anerkannt bleiben, unterstützt LIB Standard Bank bei der jährlichen ISO 17025-Kalibrierung der Durchflusssensoren und Druckmessumformer ihrer IP-Wasserprüfgeräte.
Standard Bank hat sein akkreditiertes Labor erfolgreich in Betrieb genommen und bietet schnelle, hochgenaue und zertifizierte Schutzart-Prüfdienstleistungen für gewerbliche Kunden in ganz Asien an.
A: IPX3 prüft gegen Sprühwasser, das in Winkeln bis zu ±60° von der Senkrechten auftrifft. IPX4 erweitert den Schwenkbereich auf ±180° und spritzt Wasser aus allen Richtungen, um härtere Umwelteinflüsse zu simulieren.
A: Die regelmäßige ISO 17025-Kalibrierung überprüft die Genauigkeit der Durchflussmesser und die Präzision des Wasserdrucks. Die zertifizierte Kalibrierung stellt sicher, dass die von Ihrem Labor erzeugten Prüfdaten rechtsgültig und von globalen Zertifizierungsstellen anerkannt sind.
A: Ja. Integrierte Einheiten (wie die LIB-kombinierte IPX1–IPX6-Kammer) beherbergen Niederdrucktropfdosen, oszillierende Sprüharme und Hochdruckdüsen in einem Raum und ersparen so die Anschaffung mehrerer separater Maschinen.
A: LIB-Prüfkammern integrieren mehrstufige Filtrationseinheiten und rezirkulierende Wasserbehälter. Das System reinigt und wiederverwendet Prüfwasser während der Betriebszyklen, verhindert Düsenverstopfung und reduziert den Wasserverbrauch um bis zu 80 %.
A: Tropfaperturen und Düsen sollten monatlich auf mineralische oder partikuläre Ablagerungen überprüft werden. Die Verwendung von destilliertem oder entionisiertem Wasser im geschlossenen Kreislauf verlängert die Düsenlebensdauer erheblich und erhält gleichmäßige Durchflussraten.
Ob Sie ein Standard-Tisch-Tropfgerät, eine IPX9K-Hochdruck-Sprühkammer oder ein komplettes, maßgeschneidertes IP-Laborsystem wie das von Standard Bank benötigen, LIB Industry liefert durchgängige Konstruktion, Fertigung, Installation vor Ort und langfristige ISO 17025-Kalibrierungsunterstützung.
Kontaktieren Sie noch heute unser Team von Anwendungstechnikern für:
Detaillierte technische Spezifikationen & CAD-Layout-Zeichnungen
Kundenspezifische IP-Labor-Designberatung
Ein wettbewerbsfähiges, direktes Werksangebot
