Größenleitfaden für Umweltsimulationskammern von 100L bis 1000L

Jul 02 2026

Table of Content [Hide]

Die Auswahl einerKlimakammerist keine einfache Volumenentscheidung. Eine 225-Liter-Kammer kann zuverlässiger sein als eine größere Einheit, wenn die Probe klein ist, der Luftstrom offen und der Test eine enge Temperatur- und Feuchteregelung verlangt. Eine 1000-Liter-Kammer ist die bessere Wahl, wenn Vorrichtungen, Kabel, bestromte Proben oder Chargenbeladung den Arbeitsraum ausfüllen.

Warum die Größe der Klimakammer wichtig ist

Die Kammgröße beeinflusst Temperaturgleichmäßigkeit, Feuchtestabilität und Prüfdurchsatz. Der leere Raum in der Kammer ist Teil des Testsystems – er lässt konditionierte Luft um die Probe strömen, anstatt Hotspots, Kältetaschen oder feuchte Bereiche in Oberflächennähe zu bilden.

Eine praktische Regel ist, Proben auf unter etwa ein Drittel des nutzbaren Arbeitsvolumens zu beschränken. Dies gilt für PCB-Träger, Batteriemodule, Metallteile, bestromte Geräte und montierte Proben.

Schnellvergleich: 100 L, 225 L, 500 L, 800 L und 1000 L

Kammervolumen	Innenmaße, mm	Beste Verwendung	Typische Beispiele
100L	400 × 500 × 500	Kleinteile und frühe F&E	Sensoren, Steckverbinder, PCB-Muster
225L	500 × 600 × 750	Mittelgroße Proben und flexible Laborarbeit	Steuermodule, kleine Baugruppen
500L	700 × 800 × 900	Chargenprüfung und größere Baugruppen	PCB-Träger, Instrumentengehäuse
800L	800 × 1000 × 1000	Größere Vorrichtungen oder höherer Durchsatz	Batteriemodule, Unterbaugruppen
1000 L	1000 × 1000 × 1000	Große Produkte und Produktionsvalidierung	Telekommunikationseinheiten, größere elektronische Systeme

Die endgültige Auswahl sollte dennoch Vorrichtungsgröße, Kabelführung, Gewicht, Wärmeabgabe und Prüfprofil prüfen – die nachstehende Tabelle zeigt, wie.

Schritt 1 – Beginnen Sie mit Ihrer Probengröße, nicht mit dem Kammervolumen

Messen Sie die Probe in ihrem realen Prüfzustand, nicht als nacktes Produkt. Fügen Sie Halterungen, Träger, Kabel, Thermoelemente, Stützen, Regale und Sicherheitsabstände hinzu.

Bei einer Probe sind die Luftspalte an den Seiten, oben und hinten zu prüfen. Bei Chargenprüfungen vermeiden Sie dichte Stapelung – zehn kleine Teile, die zu eng beieinander liegen, können die Luft stärker blockieren als eine größere Probe.

Schritt 2 – Kammergröße an Ihre Prüfphase und Anwendung anpassen

Dasselbe Produkt kann in verschiedenen Projektphasen unterschiedliche Kammergrößen erfordern. F&E braucht schnelle Aufbauänderungen. Qualitätskontrolle benötigt wiederholbare Platzierung. Bei der Produktionsüberwachung kommt es vor allem auf Stückzahlen pro Durchlauf an. So sieht das bei jeder Größe aus:

100 L – Kleinteile und frühe F&E. Geeignet für Sensoren, Steckverbinder, PCB-Coupons, Gummiproben, Beschichtungen, Klebstoffe und kleine elektronische Unterbaugruppen – nützlich, wenn sich die Prüfungen oft ändern und die Beladung schnell erfolgen muss. Sie wird ungeeignet, sobald die Vorrichtung den größten Teil der Kammer ausfüllt; wenn Kabel, Halterungen oder Stützen den Luftweg beengen, wechseln Sie zu 225 L.

225 L – der flexible Mittelweg. Mehr Höhe und Tiefe als eine Kompaktkammer, bei überschaubarem Platzbedarf. Eine häufige Wahl für elektronische Baugruppen, PCB-Träger und bestromte Geräte mit Signalverkabelung, besonders für gemischte F&E-Programme, die in derselben Woche zwischen feuchter Wärme (z. B. 40 °C / 93 % r. F.) und Tieftemperaturkontrollen wechseln.

500 L und 800 L – Chargenprüfung und größere Baugruppen. 500 L ist die Standardwahl für wiederholbare Chargenprüfung, Wareneingangsprüfung, Materialvergleich und Zuverlässigkeits-Screening. Steigen Sie auf 800 L um, wenn die Vorrichtungen größer werden oder das Prüfobjekt hoch ist – Batteriemodule, Instrumententafeln, kabelintensive Aufbauten –, wo das zusätzliche Volumen stabilen Luftstrom und sicheren Zugang kauft, nicht nur Passform.

1000 L – große Produkte und Validierung mit hohem Durchsatz. Passt für große Produkte oder wiederholte Validierungsläufe, bei denen kleinere Kammern zu viele Zyklen bedeuten würden. Auch der richtige Maßstab für bestromte Ausrüstung, da Verkabelung, Wärmeableitung und Sensorplatzierung alle Raum benötigen. Die eigentliche Frage ist nicht nur „passt es hinein?“, sondern „passt es mit stabilem Luftstrom und sicherem Zugang?“

Schnellreferenz nach Anwendung: Komponenten-F&E → 100 L oder 225 L. Elektronikbaugruppen, die Platz für bestromten Betrieb und Verkabelung benötigen → 225 L oder 500 L. Automobilelektronik, Batteriemodule, Telekomeinrichtungen, größere Gehäuse → 500 L, 800 L oder 1000 L. Hochfrequenz-Produktionsscreening → Größer wählen, um Wartezeiten bei wiederholten langen Profilen zu verkürzen.

Nicht nur nach Volumen wählen: 7 zu prüfende Faktoren

Das Volumen ist nur ein Teil der Entscheidung. Vergleichen Sie vor dem Kauf das Prüfprofil – und die tatsächlichen Leistungsdaten der Kammer – mit jedem dieser Punkte.

Innenabmessungen. Prüfen Sie Breite, Tiefe und Höhe anhand der größten Probenorientierung, einschließlich Halterungen und Kabelbiegeradius.

Nutzbares Arbeitsvolumen. Der nutzbare Raum ist kleiner als das gesamte Innenvolumen. Proben dürfen niemals den Lüfterauslass, den Rückluftweg, den Feuchtesensor, den Ablaufbereich oder die Regalbelüftung blockieren.

Temperaturbereich. LIB-Kammern bieten Optionen von -20 °C bis +150 °C, -40 °C bis +150 °C oder -70 °C bis +150 °C. Wählen Sie den unteren Bereich mit einem Sicherheitsabstand unter Ihrem tatsächlichen Prüfpunkt.

Feuchtebereich. Ein Bereich von 20 % bis 98 % r. F. deckt die meisten Lager-, Transport- und Feuchtwärmeprüfungen ab – prüfen Sie jedoch die Feuchteleistung am tatsächlichen Temperaturpunkt, nicht nur den Nennbereich.

Heiz- und Kühlleistung. Die Temperaturänderungsrate ist für Temperaturwechsel und Erholung nach dem Öffnen der Tür wichtig. LIB-Kammern arbeiten mit 3 °C/min Heizrate und 1 °C/min Kühlrate, was den meisten Klimaprüfprofilen entspricht.

Wärmelast und Prüfung mit bestromten Proben. Bestromte Proben geben Wärme ab. LIB-Kammern unterstützen eine Wärmelast von 1000 W, was für Elektronik, Batteriearbeit und Funktionsprüfungen unter Last wichtig ist.

Service und Support hinter der Kammer. Eine Kammer ist ein langfristiges Laborgerät, kein einmaliger Kauf. Installationsanleitung, Kalibrierung und wie schnell ein Lieferant Wartung oder Reparaturen durchführen kann, wirken sich direkt auf die Verfügbarkeit bei mehrwöchigen Zuverlässigkeitsprogrammen aus – das sollte man zusammen mit dem Datenblatt abwägen, nicht erst nach dem Kauf.

Prüfnormen und Kammergröße: Zu prüfende Parameter

Normen definieren die Bedingungen, die um die Probe herum eingehalten werden müssen. Bei gedrängten Proben kann die Anzeige den Sollwert erreichen, während die Produktoberfläche eine völlig andere Bedingung sieht.

Norm	Wichtige kammerbezogene Parameter
IEC 60068-2-78 Feuchte Wärme, konstant	Typische Schärfegrade umfassen 30 °C ± 2 °C bei 85 % oder 93 % r. F. und 40 °C ± 2 °C bei 85 % oder 93 % r. F. Die Dauer kann von 12 Stunden bis zu 56 Tagen reichen. Die Leitfähigkeit des Befeuchtungswassers ist üblicherweise auf ≤ 20 µS/cm begrenzt.
IEC 60068-2-30 Feuchte Wärme, zyklisch	Verwendet einen 24-Stunden-Zyklus: eine 12-stündige warme, feuchte Phase, Aufheizen auf etwa 55 °C über rund 3 Stunden, wobei die r. F. über 95 % bleibt, gefolgt vom Niedertemperaturteil des Zyklus.
IEC 60068-2-14 Temperaturwechsel	Prüfung Na verwendet schnellen Luft-Luft-Transfer, oft unter 1 Minute. Prüfung Nb verwendet eine geregelte Temperaturänderungsgeschwindigkeit, daher müssen Änderungsrate und Gleichmäßigkeit zum schriftlichen Prüfplan passen.

Häufige Fehler bei der Wahl der Kammergröße

Der häufigste Fehler ist, eine Kammer zu wählen, die nur das Produkt aufnimmt – ohne Platz für Luftstrom, Regale, Verkabelung, Sensoren und zukünftige Proben. Weitere sind:

· Das gesamte Kammervolumen als nutzbares Volumen zu betrachten

· Die Wärmeabgabe der Probe bei bestromter Prüfung zu ignorieren

· Einen Tieftemperaturbereich ohne Sicherheitsabstand zu wählen

· Proben in Chargenprüfungen zu dicht zu packen

· Ladehöhe, Ablauf, Wasserversorgung und Laborstrom zu vergessen

· Eine Kammergröße für jedes Prüfprofil zu verwenden

Eine größere Kammer ist nicht immer besser. Die beste Wahl ist die kleinste Kammer, die noch ausreichend Arbeitsraum, Luftstrom und Leistungsreserve bietet.

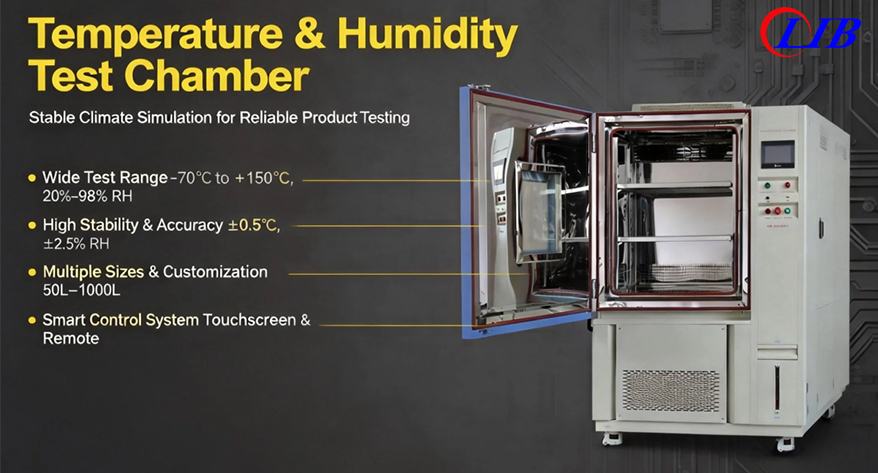

LIB-Klimakammern: Technische Daten und Service aus einer Hand

LIB-Klimakammern werden für Temperatur-, Feuchte- und Zuverlässigkeitstests in den Bereichen Elektronik, Automobil, Luft- und Raumfahrt, Materialien, Batterietechnologie und verwandten Gebieten eingesetzt. Die Spanne von 100 L bis 1000 L gibt Laboren einen Weg von kompakter F&E-Arbeit zu größeren Validierungsaufgaben, unterstützt durch die nachfolgende Servicestruktur.

Wichtiger Parameter	Leistungsmerkmale der LIB-Klimakammer
Volumenoptionen	100 L, 225 L, 500 L, 800 L, 1000 L
Temperaturbereich-Optionen	-20 °C bis +150 °C, -40 °C bis +150 °C, -70 °C bis +150 °C
Feuchtebereich	20 % bis 98 % r. F.
Temperaturschwankung	±0,5 °C
Temperaturabweichung	±2,0 °C
Feuchteabweichung	±2,5 % r. F.
Heiz-/Kühlrate	3 °C/min Heizen, 1 °C/min Kühlen
Wärmelast	1000 W
Steuerungssystem	Programmierbarer Farb-LCD-Touchscreen mit Ethernet-Anschluss
Wassersystem	Automatische Wasserversorgung mit Wasseraufbereitung

Gleichmäßige Luftzirkulation reduziert Abweichungen zwischen den Regalen. Ein Sichtfenster, Innenbeleuchtung, programmierbare Steuerung, Kabeldurchführungen und stabile Feuchteerzeugung machen lange Prüfungen einfacher durchführ- und dokumentierbar. Nicht standardmäßige Proben können durch kundenspezifische Kammerlösungen berücksichtigt werden.

Hersteller- und Servicehintergrund: Xi'an LIB Environmental Simulation Industry stellt seit 2009 Umweltprüfkammern her und liefert sie weltweit, mit einem Produktspektrum, das Temperatur- und Klimakammern, Korrosionskammern, Staub- und Wasserschutzkammern, Bewitterungskammern und spezielle Umweltsimulationssysteme umfasst. Die Servicestruktur reicht von der technischen Beratung und Kammerauslegung über Produktion, Inspektion, Kalibrierung, internationalen Versand, Installationsanleitung, Schulung und laufende Wartung und Reparatur – abgesichert durch eine 36-monatige Garantie und lebenslangen Folgeservice, was für Labore mit langen Zuverlässigkeitsprogrammen wichtig ist, bei denen Ausfallzeiten teuer sind.

Fazit

Die richtige Größe einer Klimakammer ist diejenige, die gleichzeitig zur Probe, zur Vorrichtung, zum Luftstrompfad, zur Prüfnorm und zum Laborablauf passt. Für kleine Komponenten können 100 L oder 225 L ausreichen. Für Chargenprüfungen und bestromte Baugruppen bieten 500 L oder 800 L oft einen besseren Arbeitsspielraum. Für große Produkte oder Validierung mit hohem Durchsatz ist 1000 L meist sicherer.

Eine endgültige Entscheidung sollte Innenabmessungen, nutzbaren Arbeitsraum, Temperaturbereich, Feuchtebereich, Heiz-/Kühlrate, Wärmelast und Serviceunterstützung gemeinsam vergleichen. Sobald diese Punkte klar sind, wird die Kammerauswahl zu einer praktischen Ingenieurentscheidung und nicht zu einer Volumenvermutung.

Häufig gestellte Fragen zur Größe von Klimakammern

F: Ist eine 100-Liter-Klimakammer ausreichend für Elektroniktests?

A: Ja, wenn es sich um kleine Komponenten, PCB-Coupons, Sensoren oder kompakte Module mit leichter Verkabelung handelt. Wenn das Gerät bestromt ist, ist eine 225-Liter-Kammer oft einfacher zu verwenden.

F: Wann sollte ich eine 225-Liter-Prüfkammer wählen?

A: Für mittelgroße Elektronikbaugruppen, gemischte F&E-Aufgaben und kleine Chargenprüfungen – Fälle, in denen eine Kompaktkammer zu eng ist, aber eine große Kammer mehr als nötig wäre.

F: Was ist der Unterschied zwischen einer 500-Liter- und einer 800-Liter-Klimaprüfkammer?

A: 500 L ist die typische Größe für Chargenprüfungen und mittelgroße Prüfbaugruppen. 800 L bietet mehr Platz für größere Vorrichtungen, sehr hohe Proben, große Batterietests und mehr Luftspielraum um die Proben.

F: Wann sollte ich eine 1000-Liter-Prüfkammer wählen?

A: Für größere Produkte, für viele Proben gleichzeitig oder für bestromte Produkte, die mehr Platz für Wärmeableitung, Verkabelung und Sensorplatzierung benötigen.
