IP65 Tester: Ein kombiniertes Verifikationssystem für IP6X Staub- und IPX5 Wasserschutzprüfungen

Jun 02 2026

Table of Content [Hide]

Einleitung: IP65 als kombinierte Schutzart verstehen

IP65 ist eine der am häufigsten referenzierten Schutzarten gemäß IEC 60529, wird aber oft missverstanden, als ob sie durch einen einzigen „IP65-Tester“ verifiziert würde. Tatsächlich ist IP65 ein kombiniertes Ergebnis zweier unabhängiger Bewertungen:

IP6X: vollständiger Staubschutz
IPX5: Schutz gegen Wasserstrahlen aus beliebiger Richtung

Das bedeutet, dass es kein einzelnes universelles Gerät gibt, das „IP65-Prüfung“ in einem Schritt durchführt. Stattdessen verlassen sich Hersteller auf zwei separate, aber komplementäre Prüfsysteme, um die Konformität zu validieren. Die IP65-Schutzart wird nur erreicht, wenn beide Tests unter kontrollierten und reproduzierbaren Laborbedingungen bestanden werden.

Das Verständnis dieser Unterscheidung ist entscheidend für den Aufbau eines zuverlässigen Qualitätssicherungsprozesses und um vereinfachte Interpretationen von Schutzartprüfungen zu vermeiden.

IP6X Staubprüfsystem (Staubschutzprüfgerät)

Das IP6X-Staubprüfsystem ist darauf ausgelegt, zu bewerten, ob ein Gehäuse vollständig gegen Feinstaub abgedichtet ist. Es simuliert Umgebungen, in denen die Staubbelastung kontinuierlich, dicht und stark eindringend ist.

1. Funktionsweise

Das System arbeitet, indem es in einer abgedichteten Kammer eine kontrollierte Staubsuspensionsumgebung schafft:

Feines, standardisiertes Talkumpulver wird in die Kammer eingebracht
Ein Zirkulationssystem hält die Staubsuspension gleichmäßig
Die Luftströmungsdynamik sorgt für eine gleichmäßige Verteilung der Partikel
Prüflinge können Unterdruck ausgesetzt werden (je nach Konstruktionsanforderungen)

Das Ziel ist es, eine langfristige Staubbelastung unter beschleunigten Bedingungen zu simulieren, während Wiederholbarkeit und Konsistenz gewährleistet bleiben.

2. Wichtige Kontrollfaktoren

Konsistente Staubpartikelgröße (typischerweise ≤75 μm)
Stabile Staubkonzentration während des gesamten Prüfzyklus
Kontrollierte Luftströmungsgeschwindigkeit zur Sicherstellung der Suspensionsgleichmäßigkeit
Dichtheit der Kammer, um äußere Einflüsse zu vermeiden

3. Systemziel

Das IP6X-System überprüft eine kritische Leistungsanforderung:
Es darf kein Staubeintritt erfolgen, der den Produktbetrieb oder die Sicherheit beeinträchtigen könnte.

Damit ist es ein wesentlicher Schritt zur Validierung abgedichteter Gehäuse in Präzisionselektronik und industriellen Systemen.

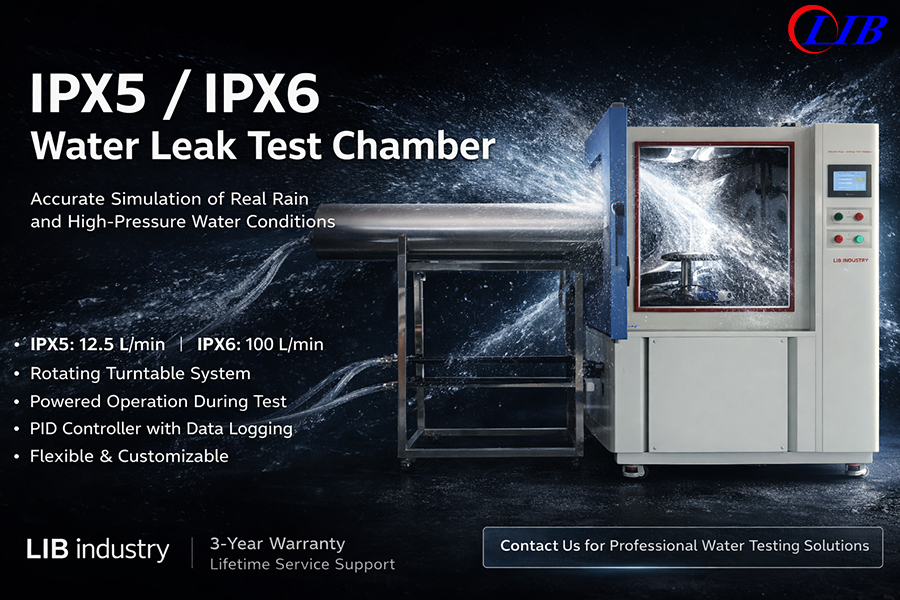

IPX5 Wasserstrahlprüfsystem (Wasserschutzprüfgerät)

Das IPX5-Wasserstrahlprüfsystem bewertet die Fähigkeit eines Gehäuses, Wasser aus einer Düse unter kontrolliertem Druck standzuhalten. Anders als bei Tauchprüfungen konzentriert sich IPX5 auf die dynamische Wasseraufprallbeständigkeit.

1. Funktionsweise

Das System erzeugt mit einer kontrollierten hydraulischen Anordnung einen kalibrierten Wasserstrahl:

Wasser wird unter Druck gesetzt und durch eine standardisierte 6,3-mm-Düse abgegeben
Die Wasserstrahlen werden aus mehreren Winkeln auf den Prüfling gerichtet
Der Prüfling kann zur vollständigen Abdeckung gedreht oder neu positioniert werden
Durchfluss und Druck bleiben während des gesamten Prüfzyklus stabil

Dies simuliert reale Einwirkungen wie Regenstürme oder gerichteten Wasserspray.

2. Wichtige Kontrollparameter

Parameter	Typische Anforderung	Funktion
Düsendurchmesser	6,3 mm	Standard-IPX5-Strahlbildung
Wasserdurchflussrate	~12,5 L/min	Sorgt für konstante Sprühintensität
Wasserdruck	Kontrollierter Bereich	Hält die Strahlstabilität aufrecht
Sprühdauer	Durch Norm definiert	Stellt wiederholbare Exposition sicher
