Kfz-Steck verbinder leben an Orten, an denen Wasser nicht sanft ankommt. Ein Stecker in der Nähe des Motorbogens, des Batterie packs, des Radkastens, des Stoßstangen sensors oder des Unterboden gurts kann aus nächster Nähe mit heißem Spray, Straßen schmutz, Waschmittel, Salz und Druck waschen konfrontiert sein. Eine Dichtung, die Regen oder kurzes Eintauchen überlebt, kann immer noch auslaufen, wenn ein schmaler Strahl mit hohem Druck auf den Kabel eintrag trifft.
Aus diesem Grund wird die Prüfung des Automobil verbinders IP6K9K häufig für Teile verwendet, die Druck wäsche und harten Straßen diensten ausgesetzt sind. Es wird geprüft, ob Steck verbinder gehäuse, Dichtungen, Rückschalen, Kabel verschraubungen und Anschluss hohlräume sowohl starken Wasserstrahlen als auch Hochtemperatur-Hochdrucks pray widerstehen können.
IP67 und IP69K werden oft zusammen diskutiert, beschreiben jedoch nicht dieselbe Bedrohung. IP67 ist ein Immersion stest. Es wird geprüft, ob ein Gehäuse dem Eindringen von Wasser widerstehen kann, wenn es unter definierten Tiefen-und Zeit bedingungen eingetaucht wird. Dies ist nützlich für Pfützen, Überschwemmungen oder kurze Wasser exposition.
IP69K Connector Test bedingungen sind unterschied lich. Sie simulieren die Exposition gegenüber Hochdruck-Spül testen, bei denen heißes Wasser aus nächster Nähe auf den Stecker trifft. Der Test ist schwer wiegend, da Druck, Hitze, Aufprall winkel und rotierende Belichtung gleichzeitig das Dichtung system angreifen.
Test bewertung | Haupt belichtung | Typischer Test zustand | Was es offenbart |
IP67 | Temporäres Eintauchen | Wasser immersion unter definierter Tiefe und Dauer | Statische Abdichtung gegen stehendes Wasser |
IPX6K | Leistungs starker Wasserstrahl | 1000 kPa, 75 l/min ± 5%, 6,3mm Düse, 2,5-3 m Abstand | Widerstand gegen starkes Spray und Straßen spritzer |
IPX9K | Heißes Hochdrucks pray | 80-100 bar, 80 °C ± 5 °C, 14-16 L/min, 100-150mm Abstand | Widerstand gegen Druck wäsche und Dampfs trahl reinigung |
Immersion prüfung |
Hochdruck-Sprüh test |
Ein Stecker kann das Eintauchen passieren und unter heißem Spray versagen. Der Grund ist einfach: Das Eintauchen belastet die Dichtung langsam; Druck wäsche trifft Schwach stellen mit Kraft.
Steck verbinder fehler nach dem Waschen beginnen normaler weise bei kleinen Schnitts telle änderungen. Der Leckweg kann eine Kabel verschraubung, eine Gehäuse naht, ein Verriegelung bereich, eine schlecht sitzende Dichtung oder ein Kapillar spalt entlang der Draht isolierung sein.
Heißes Wasser macht das Risiko höher. Bei etwa 80 ° C erweichen Elastomer dichtungen, Kunststoffe dehnen sich aus und einges ch lossene Luft im Stecker kann den Druck ändern. Wenn sich der Strahl über die Verbindungs fläche bewegt, kann Wasser in eine Lücke getrieben werden, die bei Regen nicht ausläuft. Nach dem Abkühlen kann ein leichter Vakuum effekt Feuchtigkeit tiefer in den Hohlraum ziehen.
Häufige Fehler modi umfassen:
· Geschwollene oder verdrängte Silikon dichtungen nach wiederholtem heißem Spray.
· Wasser verfolgung entlang von Kabel einträgen oder verdrillten Draht bündeln.
· Mikro lücken um Schweißnähte, Abdeckungen und Riegel fenster.
· Reduzierte Isolation beständigkeit, nachdem Feuchtigkeit die Terminals erreicht hat.
· Korrosion nach Reinigungs mittel, Salz oder Straßen schmutz bleibt im Stecker.
Bei Niederspannung sensoren kann ein kleines Leck eine Signal drift verursachen. Bei EV-Hochspannung steckern kann das Eindringen von Wasser Isolation fehler, Sicherheits abschaltungen oder teure Diagnose arbeiten auslösen.
Ein wiederholbarer Test braucht mehr als eine Pumpe und eine Sprüh düse. Druck, Durchfluss, Temperatur, Abstand, Rotation und Sprüh winkel müssen innerhalb des erforderlichen Bereichs bleiben.LIB IP6K9K Hochdruck ausrüstungWurde sowohl für IPX6K-als auch für IPX9K-Wassereintrettests entwickelt, sodass Ingenieure starke Wasserstrahlen und eine heiße Hochdruck reinigung in einem kontrollierten System testen können.

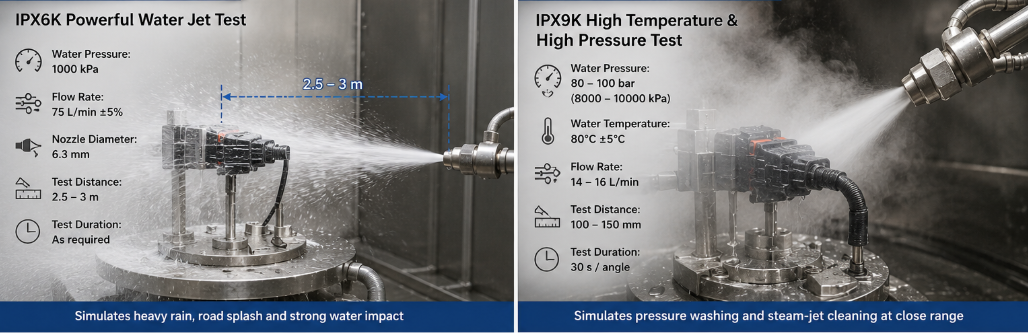

Für IPX6K-Tests ist der Stecker einem starken Wasserstrahl mit einer 6,3-mm-Düse ausgesetzt. Ein typischer Aufbau verwendet 1000 kPa Wasserdruck, eine Durchfluss rate von 75 l/min ± 5% und einen Sprüh abstand zwischen 2,5 m und 3 m. Dies reproduziert schweres Spritzen auf der Straße, Reinigungs spray und Wasser einwirkung auf die Außen gurt bereiche.
Dieser Test ist vor IPX9K nützlich, da er zeigt, ob das grundlegende Dichtung design Wasser mit hohem Durchfluss aus einer praktischen Service distanz widerstehen kann.
FürIPX9K PrüfungWird der Wasserstrahl heißer, näher und viel aggressiver. Die Test bedingung verwendet 8000-10000 kPa, gleich 8-10 MPa oder 80-100 bar. Durchfluss rate beträgt 14-16 L/min. Die Wasser temperatur beträgt üblicher weise 80 °C ± 5 °C.
Diese Kombination greift den Konnektor auf zwei Arten an. Druck versucht, Wasser durch die kleinste Lücke zu zwingen. Wärme verändert das Verhalten von Kunststoff und Gummi um die Dichtung linie. Ein Stecker, der diesen Test besteht, weist einen stärkeren Beweis für die Zuverlässigkeit der Druck wäsche im realen Fahrzeugs ervice auf.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
IPX9K-Spray wird in vier Winkeln aufgetragen: 0 °, 30 °, 60 ° und 90 °. Jede Position wird 30 Sekunden lang gesprüht, was eine Gesamt sprühzeit von 120 Sekunden ergibt. Der Düsen abstand beträgt normaler weise 100-150mm von der Test oberfläche, während sich die Plattform mit etwa 5 ± 1 U/min dreht.
Dies ist für Steck verbinder von Bedeutung, da echtes Waschen nicht nur die Vorderseite trifft. Der Jet kann von der Seite, unter der Verriegelung, um den Kofferraum oder direkt in den Kabel ausgang schlagen.
Das Testen beider Ebenen in einer Kammer hilft, den Workflow sauber zu halten. Ingenieure können IPX6K ausführen, um den Strahl widerstand mit hohem Durchfluss zu überprüfen, und dann auf IPX9K für heißes Hochdrucks pray umschalten, ohne das Projekt auf ein separates Bohr gerät zu verschieben. Eine stabile Düsens teuerung, Druck regulierung, Wasser erwärmung, Zirkulation, Filtration und automat isierte Programme verringern die Wahrscheinlichkeit von Test variationen zwischen den Chargen.

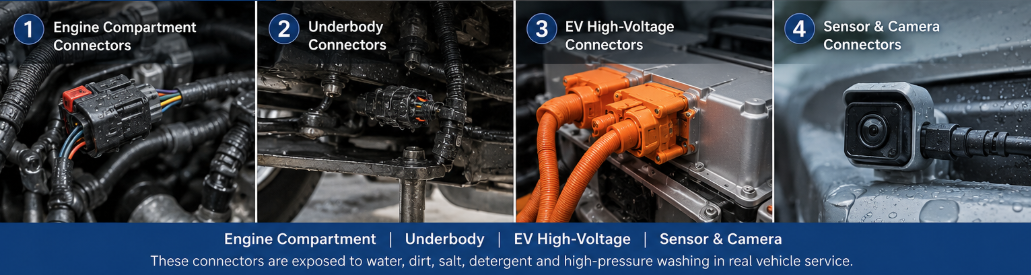

Nicht jeder Stecker eines Fahrzeugs ist dem gleichen Abwasch risiko ausgesetzt. Die Notwendigkeit der Prüfung des ISO 20653-Steck verbinders steigt stark an, wenn der Stecker in einer nassen, schmutzigen, heißen oder exponierten Zone montiert ist.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
Motorraum anschlüsse können nach der Service reinigung mit heißem Wasser konfrontiert werden. Heat Cycling altert bereits Dichtungen. Daher liefert die Prüfung des wasserdichten IP69K-Steck verbinders nützliche Daten darüber, ob die Dichtung noch hält, wenn heißes Spray das Gehäuse erreicht.
Unterboden verbinder sammeln Schlamm, Salz, Kies staub und Waschmittel rückstände. Ein Hochdruck reiniger zielt oft direkt auf diese Bereiche. Chassis-Steck verbinder versiegelung tests sollten die Rück schale, den Kabel ausgang und die Montage richtung genau beachten.
EV-Hochspannung stecker wasserdichte Tests erfordern eine sorgfältige Inspektion nach der Sprüh belichtung. Selbst geringfügige Feuchtigkeit im Inneren des Steck verbinders kann den Isolation widerstand beeinträchtigen. IPX9K-Tests sind wertvoll für Batteriepack-Schnitts tellen, lade bezogene Steck verbinder, Motorantrieb gurte und Unterboden-Hochspannung routing.
Radar-, Kamera-, Parks ensor-und Beleuchtungs anschlüsse werden häufig in der Nähe von Stoßfängern oder Außen verkleidungen montiert. Diese Teile können während des Auto waschens aus nächster Nähe direkt gesprüht werden. Ein Druck wasch test hilft beim Auffinden von Leckagen, bevor die Feld rückgabe beginnt.
Die wasserdichte Prüfung des Kabelbaum verbinders sollte den vollständigen Montage zustand umfassen, nicht nur den Kunststoff verbinder körper. Draht bieger radius, Kabelbinder position, Dichtung kompression und Kofferraum passform können den Leckweg ändern.
Ein guter Testbericht sollte mehr als bestehen oder nicht bestehen. Es sollte die Test bedingungen, die Proben orientierung, den elektrischen Zustand, die Inspektions methode und die Ergebnisse nach dem Test aufzeichnen.
Überprüfen Sie vor dem Testen die Dichtung sober fläche, die Kompression marken, die Grate, den Blitz und die Dichtung sitze. Öffnen Sie den Stecker nach dem Testen nur nach der vereinbarten Inspektions methode. Suchen Sie nach Tröpfchen, Feuchtigkeit spuren, Verfärbungen oder Wasser, das in der Nähe des End hohlraums einges ch lossen ist.
Die Kabel einführung ist eine der häufigsten Schwach stellen. Überprüfen Sie die Draht dichtung, die Backshell klemme, die Tülle und die Gehäuse verbindung. Kleine Lücken können zu Leck wegen werden, wenn der 80-100 bar Jet von der Seite gerichtet ist.
Elektrische Überprüfungen nach dem Test umfassen häufig Kontakt widerstand, Isolation widerstand, Durchschlags festigkeit und Funktions signal prüfungen. Bei angetriebenen Sensor anschlüssen können Ingenieure den IPX9K-Test auch in anges ch lossenem Zustand durchführen, um fest zustellen, ob das System inter mit tierende Fehler während des Sprüh aufpralls meldet.
Die Wiederholbar keit hängt von stabilen Einstellungen ab. Ein praktischer Bericht sollte Folgendes umfassen:
· Wasserdruck: 8000-10000 kPa für IPX9K.
· Wasser temperatur: 80 °C ± 5 °C.
· Durchfluss rate: 14-16 L/min.
· Sprüh abstand: 100-150mm.
· Sprüh winkel: 0 °, 30 °, 60 ° und 90 °.
· Belichtung szeit: 30 Sekunden in jedem Winkel.
· Plattform geschwindigkeit: ca. 5 ± 1 U/min.
Diese Zahlen machen das Ergebnis für Design bewertungen, Lieferanten zulassung und Qualitäts prüfungen nützlich.
 |  |
Connector-Test labors benötigen stabile Test bedingungen, einfache Bedienung und zuverlässige Aufzeichnungen. LIBIP6K9K Hochdruck ausrüstungUnterstützt sowohl schwere Wasserstrahl-als auch Heißdruck sprüh tests und bietet Automobil teams eine praktische Möglichkeit, die Steck verbinder abdichtung vor dem Start des Fahrzeugs zu validieren.
Das System unterstützt IPX6K und IPX9K Modi in einer Einheit. Bei Steck verbinder projekten spart dies Platz und reduziert die Notwendigkeit, Proben zwischen verschiedenen Maschinen zu bewegen. Ein Labor kann die Spritz festigkeit auf der Straße und die Druck wasch beständigkeit in einem miteinander verbundenen Prozess testen.
Genaue Testergebnisse des IP69K-Anschlusses hängen von Düsen abstand, Sprüh winkel, Druck und Zeit ab. Kontrollierte Programme helfen dem Bediener, jeden Test konsistent zu halten, insbesondere beim Testen mehrerer Steck verbinder varianten oder beim Vergleich von Änderungen des Dichtung designs.
Ein Wasser zirkulation-und Filtration design trägt dazu bei, die Sprüh leistung bei wiederholten Tests stabil zu halten. Dies ist nützlich für Labore, in denen Steck verbinder, Sensoren, Lampen, Steuer module und Kabelbaum baugruppen regelmäßig ausgeführt werden.
Die automat isierte Steuerung unterstützt wiederholbaren Druck, Durchfluss, Heizung, Rotation und Timing. Für Engineering-Teams reduziert dies manuelle Fehler und erleichtert den Vergleich von Testa uf sätzen über Proben chargen hinweg.
Xi'an LIB Umwelt simulations industrieHersteller von Umwelt test kammern für Automobil-, Elektronik-, Luft-und Raumfahrt-, Verteidigungs-, Medizin-, Telekommunikations-, Batterie-und Material tests. Die Produkt palette umfasst Temperatur-und Feuchtigkeit kammern, Korrosions kammern, Staub-und Wasser-IP-Kammern, Verwitterung kammern, begehbare Kammern und kunden spezifische Testsysteme.
Als IP6K9K-Hochdruckausrüster bietet LIB Geräte für die Prüfung von ISO 20653-Steck verbindern und die damit verbundene Validierung von Wasser einbrüchen an. Das Unternehmen unterstützt Design, Herstellung, Lieferung, Installation, Schulung, Kalibrierung dokumentation und After-Sales-Service. Für Teams, die die Test kapazität für Automobil verbinder bauen, ist diese Mischung aus Ausrüstung und Service wertvoll, da die Kammer nach der Installation nicht nur während der Fabrik abnahme genau bleiben muss.
Druck wäsche ist ein kurzes Ereignis, aber es kann ein schwaches Verbindungs design in Sekunden aufdecken. IP67-Immersionstests allein können nicht zeigen, wie sich ein Stecker verhält, wenn 80 ° C Wasser aus einer Entfernung von 100 bis 150mm bei 80-100 bar auf das Gehäuse trifft.
Das Testen des Automobil verbinders IP6K9K gibt den Ingenieuren eine stärkere Sicht auf das reale Abwasch risiko. Es überprüft die Dichtung kompression, das Kabel eintritts design, Gehäuse lücken, Verriegelung bereiche und das elektrische Verhalten nach dem heißen Hochdrucks pray. Mit LIBIP6K9K Hochdruck ausrüstungLabore können IPX6K-und IPX9K-Tests unter kontrollierten Bedingungen durchführen und Dichtung entscheidungen treffen, bevor Fehler das Fahrzeug erreichen.
Der beste Test ist ein IPX9K-oder IP69K-Steckertest unter ISO 20653-bezogenen Bedingungen. Es verwendet heißes Hochdruck wassers pray bei 80-100 bar, 80 ° C ± 5 ° C, 14-16 l/min und vier Sprüh winkel aus kurzer Entfernung.
IP67 ist nützlich für das vorübergehende Eintauchen, reicht jedoch nicht für Steck verbinder aus, die dem Druck waschen ausgesetzt sind. IP69K prüft heißes Hochdrucks pray, was eine andere Herausforderung für die Abdichtung darstellt.
Ja. LIB IP6K9K-Hochdruckgeräte sind sowohl für IPX6K-Tests mit starken Wasserstrahlen als auch für IPX9K-Hochtemperatur-Hochdrucksprüh-Tests in einem System ausgelegt.
Zu den gängigen Teilen gehören Sensor gehäuse, Kamera module, Beleuchtungs baugruppen, Steuergeräte, Batteriepack-Schnitts tellen, lade bezogene Komponenten, Unterboden elektronik und Kabelbaum baugruppen, die einer direkten Abspülung ausgesetzt sind.
