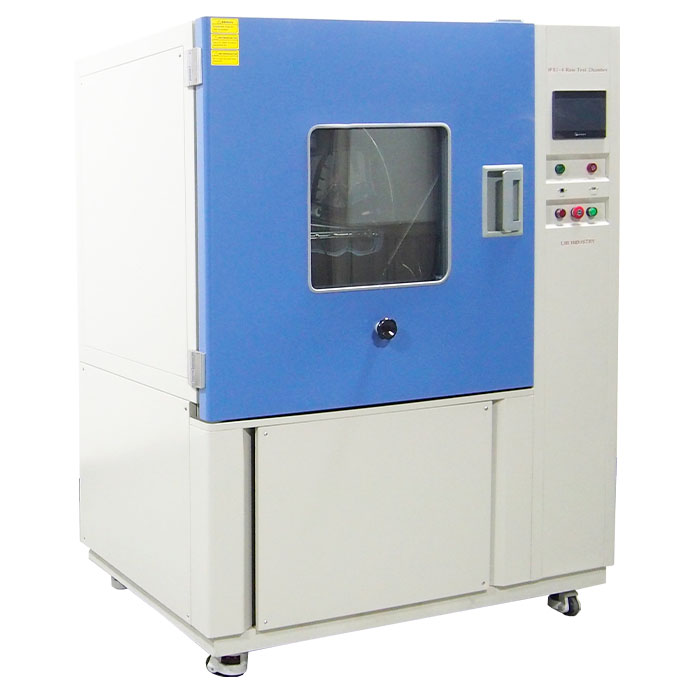

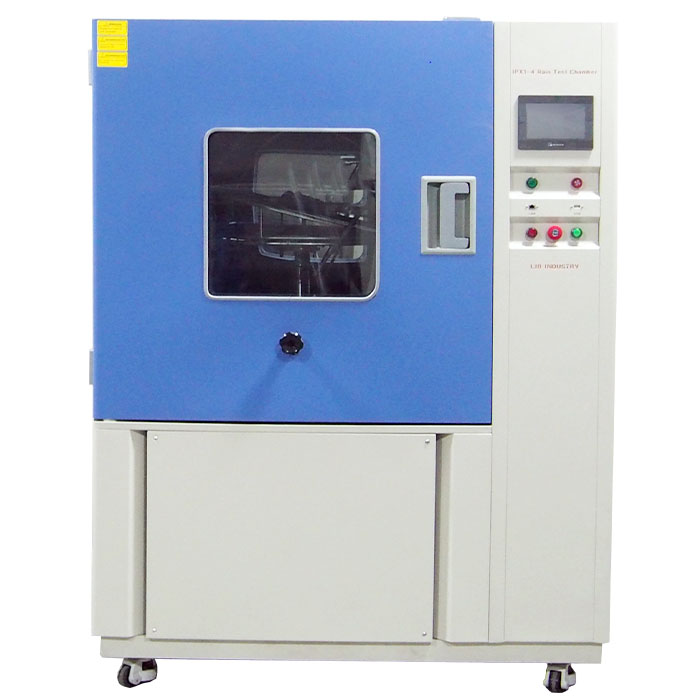

Wassereintrittsprüfgerät

Name: Wassereintrittsprüfgerät
Brand: Xi'an LIB Environmental Simulation Industry

Das Wassereindringprüfgerät bewertet die Wasserdichtigkeit von Produktgehäusen, indem es verschiedene Regen- und Wasserexpositionsumgebungen simuliert. Es entspricht IEC 60529 und ISO 20653 und unterstützt Wasserschutzprüfungen nach IPX1, IPX2, IPX3 und IPX4.

Dieses Gerät kann eine Vielzahl von Regenumgebungen simulieren und unterstützt Wasserdichtheitsprüfungen der Stufen IPX1, IPX2, IPX3 und IPX4, die vom einfachen senkrechten Tropfen bis hin zur mehrwinkligen Wasserbesprühung reichen.

Prüffähigkeiten:

IPX1:Senkrechter Tropftest

IPX2:Tropftest mit 15°-Neigung

IPX3:Wasserbesprühung mit Winkeln bis zu 120°

IPX4:Spritzwassertest aus allen Richtungen

Verfügbare Modelle: R800C R1200C

Konformitätsstandards: IEC 60529, ISO 20653, IPX1 bis IPX4

Formularende

Wassereintrittsprüfgeräte konform mit IEC 60529 IPX1–IPX4

Eigenschaften und Vorteile der Wassereindringungsprüfausrüstung

1. Umfassende Wasserschutzprüfungsfähigkeiten
Mehrere Arten der Wassereinwirkung, einschließlich Tropfen, Durchnässen, Spritzen und Sprühen, um die Anforderungen an den Wasserschutz von IPX1 bis IPX4 zu erfüllen.

2. Erweiterte Steuerung und Automatisierung
Ausgestattet mit einem fortschrittlichen Steuerungssystem und Frequenzumrichtertechnologie, die eine automatische Anpassung von Prüfparametern wie Niederschlagsintensität, Bewegung des Prüfgestells, Sprühwinkel (Pendel) und Wassersprühvolumen ermöglicht.

3. Effizientes Wasserrecyclingsystem
Eingebauter Wassertank mit Schwimmerventil ermöglicht automatische Wasserzufuhr und -rückgewinnung. Das System beinhaltet eine Erkennung niedrigen Wasserstands und eine Alarmfunktion, um einen reibungslosen Betrieb zu gewährleisten und Prüfunterbrechungen zu vermeiden.

4. Verbesserter Sicherheitsschutz
Mehrere Sicherheitsvorkehrungen sind integriert, darunter ein Tür-Selbstverriegelungsmechanismus, der ein versehentliches Öffnen während des Betriebs verhindert und so die Sicherheit des Bedieners während der gesamten Prüfung gewährleistet.

Technische Daten der Wassereindringungsprüfausrüstung

Modell	R800C	R1200C
Innenabmessungen (mm)	900950950	130013501370
Gesamtabmessungen (mm)	118014201920	154018202200
Nutzvolumen (L)	810	2400
Radius des Schwingrohrs	400mm	600mm
Tropfschalen-Größe	600*600	1000*1000
Sprühbohrungsdurchmesser	φ0,4 mm
Lochabstand	50 mm
Schwingwinkel des Schwingrohrs	0 ~ ±180° (Einstellbar)
Drehteller-Drehzahl	1 U/min (Einstellbare Geschwindigkeit)
Wasserdrucksteuerung	Durchflussmesser
Steuerung	Programmierbarer Farb-LCD-Touchscreen-Steuercontroller, Ethernet-Anschluss
Wasserversorgungssystem	Wassertank, Druckerhöhungspumpe, Automatische Wasserversorgung, Wasserreinigungssystem
Sicherheitsvorrichtung	Übertemperaturschutz; Überstromschutz; Wassermangelschutz; Fehlerstromschutz; Phasenfolge-Schutz
Außenmaterial	Stahlblech mit Schutzbeschichtung
Innenmaterial	SUS304 Edelstahl
Sichtfenster	Doppelschicht-Isolierglas mit Scheibenwischer

Konfiguration der Wassereindringungsprüfausrüstung

Prüfraum	Der Prüfraum besteht aus SUS304-Edelstahlblech, das nicht leicht rostet, korrosionsbeständig und einfach zu reinigen ist. Nahtlos geschweißt, ausgestattet mit wasserdichten Dichtleisten und Ablaufbohrungen, um Wasseraustritt wirksam zu verhindern.
Tropfwasserwanne	Der Tropflochdurchmesser beträgt Φ0,4 mm, der Lochabstand 20×20 mm, geeignet für IPX1/2-Prüfungen. Bei IPX2-Prüfung wird der Drehteller um 15° geneigt. Tropfschalen-Größe:600600,10001000

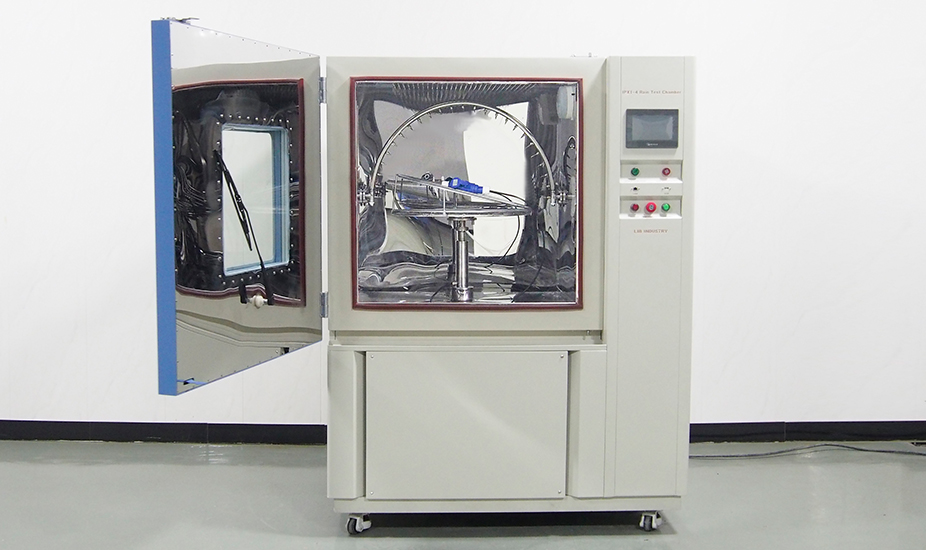

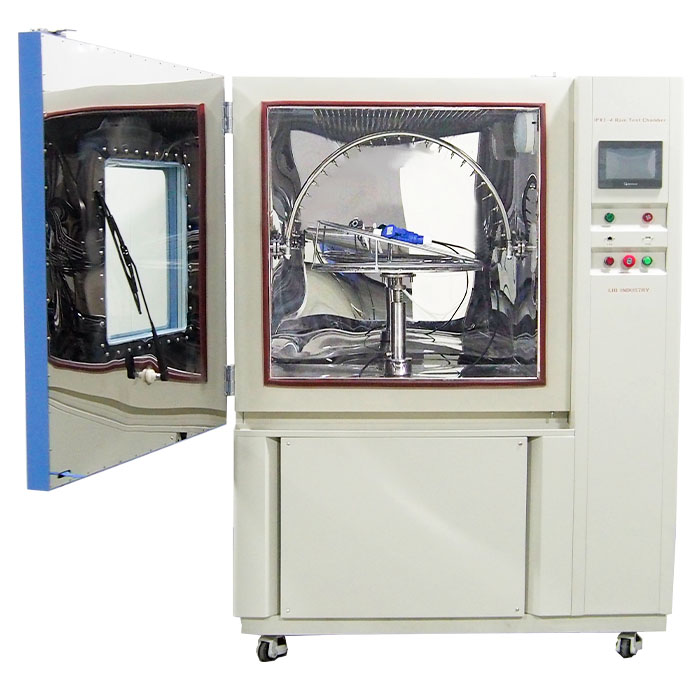

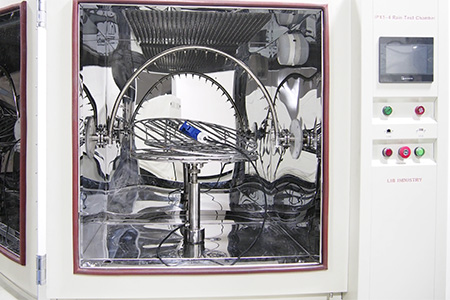

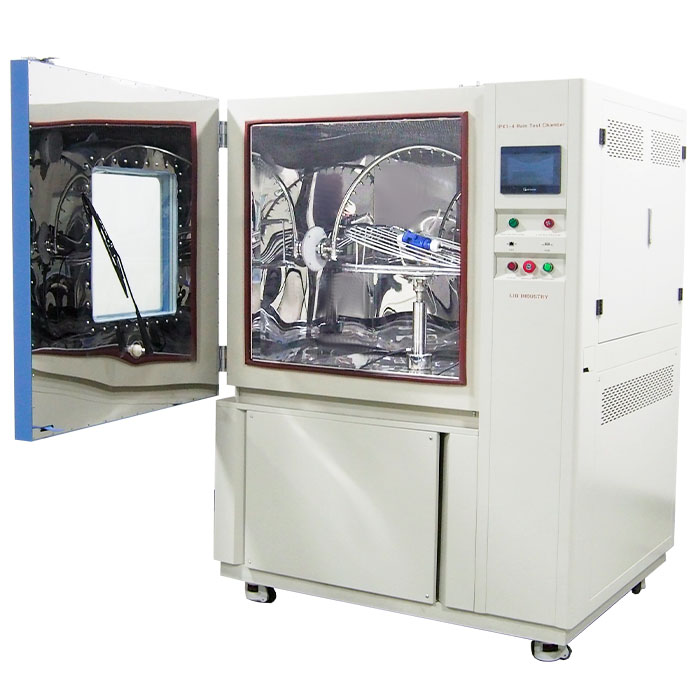

Schwingrohr	Es kann innerhalb des eingestellten Winkels schwingen und Wasser sprühen, um eine multidirektionale Regensimulation an der Probe durchzuführen. Für IPX3/4-Prüfungen beträgt der Radius 400 mm, 600 mm; der Schwingrohrwinkel kann 120° (IPX3) oder 360° (IPX4) erreichen.
Steuerungssystem	Der PLC-Touchscreen mit einer benutzerfreundlichen Mensch-Maschine-Schnittstelle. Mehrere Sprachen sind verfügbar. Parameter wie Prüfdauer, Wassersprühwinkel und Wasserdurchfluss können eingestellt werden. Programmierbare Zeitsteuerung, manuelle/automatische Umschaltung und Not-Alarmfunktionen.
