Photovoltaik-Module sind für einen Außeneinsatz von über 20 Jahren ausgelegt und dabei kontinuierlich ultravioletter Strahlung, Hitze, Feuchtigkeit und Umweltbelastungen ausgesetzt. Unter diesen Faktoren ist die UV-Bestrahlung einer der frühesten und aggressivsten Degradationstreiber.
Verkapselungsmaterialien wie EVA oder POE können vergilben, Backsheet-Polymere können reißen und die Haftung zwischen den Schichten kann nachlassen, lange bevor sichtbare mechanische Ausfälle auftreten. Diese versteckten Veränderungen wirken sich direkt auf die Stabilität der Leistungsabgabe und die langfristige Sicherheit aus.
Um sicherzustellen, dass PV-Module realen Bedingungen standhalten, ist die beschleunigte UV-Vorkonditionierung zu einem obligatorischen Schritt in der Qualifikationsprüfung geworden. Das am weitesten anerkannte Rahmenwerk ist das IEC 61215 MQT10 UV-Vorkonditionierungsverfahren, das definiert, wie die UV-Bestrahlung vor weiteren Umwelttests simuliert werden soll.
Hier wird eine dedizierteIEC 61215 MQT10 PV-MinimodulUV-Vorkonditionierungs-Prüfkammerunerlässlich. Sie bietet kontrollierte, wiederholbare UV-Bestrahlungsbedingungen, die es Forschern und Herstellern ermöglichen, die Materialdegradation wissenschaftlich zuverlässig zu bewerten.
Der IEC 61215 MQT10-Test besteht nicht einfach darin, „UV-Licht“ auf ein PV-Modul zu richten. Es handelt sich um einen streng kontrollierten Vorkonditionierungsprozess, der Reproduzierbarkeit und Vergleichbarkeit zwischen Laboren gewährleisten soll.
| Parameter | Anforderung |
|---|---|
| Modul-Oberflächentemperatur | 60 °C ± 5 °C |
| Gesamte UV-Dosis | 15 kWh/m² (280–400 nm) |
| UVB-Dosis | ≥ 5 kWh/m² (280–320 nm) |
| Bestrahlungsstärke-Gleichmäßigkeit | ±15 % über die bestrahlte Fläche |
Diese Parameter definieren nicht nur die Intensität, sondern auch die spektrale Zusammensetzung, die Temperaturstabilität und die räumliche Gleichmäßigkeit.
UV-Dosis-Kontrolle
Die gesamte UV-Energie bestimmt den Grad der Polymeralterung. Eine unzureichende Dosis führt zur Unterschätzung der Degradation, während eine übermäßige Bestrahlung unrealistische Versagensmodi erzeugen kann.
UVB-Bandanforderung
Der UVB-Bereich (280–320 nm) trägt eine höhere Photonenenergie und ist besonders für das Aufbrechen von Polymerkettenbindungen verantwortlich. Das Erfüllen der UVB-Dosisanforderungen gewährleistet eine realistische Degradation der Verkapselung.
Temperaturstabilität bei 60 °C
Die Temperatur beeinflusst direkt die Reaktionskinetik. Selbst kleine Abweichungen können die Degradationsraten erheblich verändern, was die Temperaturkontrolle zu einem kritischen Faktor für die Testgenauigkeit macht.
Gleichmäßigkeit (±15 %)
Ungleichmäßige Bestrahlungsstärke führt zu inkonsistenter Alterung über die Proben hinweg und liefert unzuverlässige Vergleichsergebnisse – besonders wichtig für Minimodul-Tests, bei denen die Streuung von Probe zu Probe minimiert werden muss.
Obwohl die Norm klar definiert ist, ist die praktische Umsetzung weitaus komplexer. Die meisten Labore stehen in drei Kernbereichen vor Herausforderungen.
UV-Lampen altern mit der Zeit, was zu Verschiebungen in Intensität und Spektralverteilung führt. Dies beeinträchtigt die UVB-Konsistenz und erfordert fortlaufende Kalibrierung oder Kompensation.
Die UV-Strahlung selbst erzeugt Wärme, während die Temperaturregelung versucht, die Kammer bei 60 °C zu stabilisieren. Das Zusammenspiel von Strahlungswärme und erzwungener Konvektion erzeugt komplexe Temperaturgradienten auf der Probenoberfläche.
Moderne PV-Forschung erfordert mehr als nur Bestrahlung – sie erfordert rückverfolgbare UV-Dosis-Akkumulation, Echtzeit-Bestrahlungsstärkeüberwachung und automatische Testbeendigung bei Erreichen der Zielenergie.
Ohne diese Fähigkeiten können Testergebnisse zwischen Laboren oder Zertifizierungsstellen nicht zuverlässig verglichen werden.
Um diese technischen Herausforderungen zu meistern, hat LIB Industrie eine spezielleIEC 61215 MQT10 PV-Minimodul-UV-Vorkonditionierungs-Prüfkammerentwickelt, die für die beschleunigte PV-Alterungsvalidierung ausgelegt ist.
Dieses System konzentriert sich auf drei technische Kernprinzipien: optische Gleichmäßigkeit, thermische Stabilität und UV-Dosis-Regelung im geschlossenen Regelkreis.
Die Kammer integriert:
UV-Bestrahlungssystem mit hoher Stabilität (Metallhalogenid- oder UV-Fluoreszenz-Optionen)
Multidirektionale Reflektoroptimierung für gleichmäßige Lichtverteilung
Präzises PID-Temperaturregelsystem mit Umluftzirkulation
Echtzeit-UV-Bestrahlungsstärkeüberwachung und Regelkreis-Feedback
Automatische Dosis-Akkumulation und Testbeendigung
Parameter |
LIB Industrie Leistungsfähigkeit |
Bestrahlungsfläche |
1000 × 1000 mm (anpassbar) |
Probenhaltergröße |
1400 × 2400 mm (B × H) |
Probenkapazität |
2 / 4 / 6 / Multi-Modul-Konfigurationen |
Modulkompatibilität |
Unterstützt volle PV-Module und Minimodule |
Temperaturbereich |
Umgebungstemperatur bis 90 °C |
| Schwarztafeltemperatur (BPT) | 35 ～ 80 °C |
UV-Regelung |
Geschlossene Dosis-Akkumulation |
Datensystem |
Echtzeit-Protokollierung + exportierbarer Bericht |
UV-Dosis-Regelung im geschlossenen Regelkreis
Anstatt sich auf eine feste Bestrahlungszeit zu verlassen, integriert das System kontinuierlich die Bestrahlungsstärkedaten und stoppt automatisch, sobald die Zieldosis erreicht ist. Dies eliminiert Fehler durch Lampenalterung oder Umgebungsschwankungen.
Gleichmäßigkeitstechnik
Das Erreichen einer Gleichmäßigkeit von ±15 % erfordert präzise optische Ausbalancierung. Das Kammerdesign von LIB nutzt optimierte Reflektorgeometrie und verteilte Lampenpositionierung, um Randabfalleffekte zu minimieren.
Während Standardkonfigurationen auf einem1400 × 2400 mm vertikalem Probenhaltersystembasieren, sind die UV-Vorkonditionierungskammern von LIB Industrie mithoher struktureller Flexibilität konstruiert, um unterschiedliche PV-Modul-Testanforderungen zu unterstützen.
Für spezifische Forschungsanforderungen – wie50 × 50 cm Minimodule oder nicht standardmäßige PV-Prototypen– kann LIB Industrievollständig maßgeschneiderte Vorrichtungsdesigns und Kammerlayout-Optimierunganbieten und so die vollständige Einhaltung der IEC 61215 MQT10-Testbedingungen gewährleisten.
Dieser modulare Engineering-Ansatz ermöglicht es Laboren, vonMaterialprototypen-Tests bis hin zur Qualifikationsprüfung von Modulen in Originalgrößeinnerhalb derselben Systemplattform zu skalieren.
Über das Anlagendesign hinaus erfordert die Prüfung der PV-Zuverlässigkeit Langzeitstabilität, globale Servicefähigkeit und konsequenten technischen Support.
LIB Industrie ist auf Umweltsimulationssysteme für Photovoltaik, Batterien, Luft- und Raumfahrt sowie Materialforschungsanwendungen spezialisiert. Die UV-Vorkonditionierungskammer wurde auf Basis realer PV-Degradationsprüfanforderungen entwickelt, nicht nur aus Labor-Simulationstheorie.
LIB unterstützt Kunden in über 60 Ländern mit lokaler Serviceabdeckung und ferntechnischer Unterstützung. Für internationale PV-Forschungsinstitute gewährleistet dies minimale Ausfallzeiten und schnelle technische Lösungen.
3 Jahre Garantie auf Kernsystemkomponenten
Lebenslanger Wartungssupport
24/7 ferntechnische Unterstützung per Online- oder Video-Inbetriebnahme
Schnell reagierendes Ersatzteilversorgungssystem
Dies stellt sicher, dass langwierige PV-Alterungsexperimente unterbrechungsfrei und vollständig rückverfolgbar bleiben.
LIB Industrie bietet ein vollständiges Portfolio für die Prüfung der Photovoltaik-Zuverlässigkeit, das UV-Alterung, vollspektrale Bewitterung und Umweltsimulation auf Systemebene abdeckt.
| Gerät | Kernparameter | Testtyp | Hauptvorteil |
|---|---|---|---|
|
|
UV-Quelle: UVA/UVB-Fluoreszenz Bestrahlungsstärke: bis 250 W/m² Temperatur: Umgebungstemperatur–90 °C | Beschleunigte UV-Alterung | Stabile UV-Degradation + hohe Wiederholbarkeit |
|
|

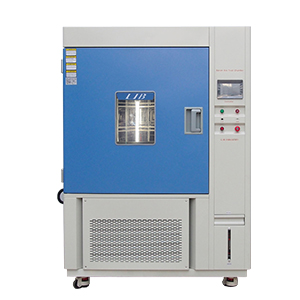

Lampenleistung: 4500 W Xenon-Bogen Spektrum: 300–400 nm + VIS + IR Bestrahlungsstärke: 35–150 W/m² | Vollspektrale Sonnenlichtsimulation | Echte solare Spektralsimulationsgenauigkeit |
|
|

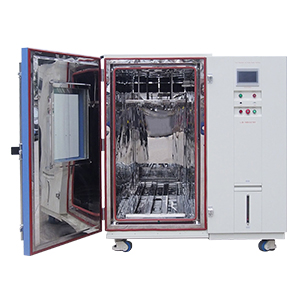

Temperaturbereich: -60 °C bis +150 °C Feuchte: 20 %–98 % rF Temperaturschwankung: ±0,5 °C | Thermische & Feuchtewechseltests | Multi-Stress-Zuverlässigkeitsvalidierung |
Sie simuliert die langfristige UV-Bestrahlung von PV-Modulen vor weiteren Umwelttests und hilft, Materialdegradation wie Vergilbung des Verkapselungsmaterials, Delamination und Backsheet-Alterung zu identifizieren.
Die Gleichmäßigkeit wirkt sich direkt auf die Datenzuverlässigkeit aus. Ungleichmäßige UV-Bestrahlung kann zu inkonsistenten Degradationsergebnissen zwischen den Proben führen und Vergleich sowie Zertifizierung ungültig machen.
Ja. LIB Industrie bietet weltweite Unterstützung vor Ort oder per Fernzugriff, einschließlich Video-Inbetriebnahme, Systemkalibrierung und Bedienerschulung. Kunden erhalten unabhängig von der Region eine schnelle technische Reaktion.
Die Garantie deckt Kernsystemkomponenten ab, einschließlich UV-Systeme, Temperaturregelmodule und Steuerelektronik. Verbrauchsmaterialien wie Lampen und Filter sind ausgeschlossen, können aber als Ersatzteilpakete geliefert werden.
Ja. LIB Industrie bietet lebenslangen Wartungssupport mit garantierter Verfügbarkeit von Ersatzteilen und kontinuierlichen technischen Updates, wodurch die langfristige Nutzbarkeit des Systems für ausgedehnte Forschungsprogramme sichergestellt wird.
