Die Auswahl der richtigen Ausrüstung für die Umweltprüfung von EV-Batterien hängt vom Batterietyp, den Prüfzielen und den geltenden Industrienormen ab. Für Batteriezellen, -module und kleine Batteriepacks ist in der Regel eine spezielle EV-Batterieprüfkammer mit präziser Temperatur- und Feuchteregelung ausreichend. Größere Batteriepacks oder integrierte Energiespeichersysteme erfordern möglicherweise kundenspezifische oder begehbare Lösungen mit erweitertem Sicherheitsschutz. Gängige Prüfnormen sind IEC 60068, IEC 62660, ISO 16750, UN 38.3 und SAE J2464. Die wichtigsten Auswahlfaktoren sind die Wärmeabgabe der Probe, die Sicherheitskonfiguration, das Kammervolumen, die Temperaturgleichmäßigkeit und die Fähigkeit, reale Betriebsumgebungen für zuverlässige Batteriepack-Klimaprüfungen nachzubilden.
Moderne Elektrofahrzeuge sind auf Lithium-Ionen-Batteriesysteme angewiesen, die in einem breiten Spektrum von Umgebungsbedingungen sicher funktionieren müssen. Die Umweltprüfung von EV-Batterien bewertet, wie Batteriezellen, -module und komplette Batteriepacks unter kontrollierten Temperatur- und Feuchtebedingungen während ihrer gesamten Lebensdauer arbeiten.
Typische Prüfmuster umfassen:
Einzelne Lithium-Ionen-Zellen
Batteriemodule
EV-Batteriepacks
Batteriemanagementsysteme (BMS)
Baugruppen von Energiespeicherbatterien
Ladekomponenten und Steckverbinder
Die Umweltprüfung konzentriert sich darauf, mögliche Ausfallmechanismen zu identifizieren, bevor die Produkte in die Serienproduktion gehen. Häufige Probleme sind:
Kapazitätsverlust
Thermische Ausdehnung und Kontraktion
Feuchtigkeitseintritt
Isolationsversagen
Korrosion elektrischer Verbindungen
Dichtungsverschlechterung
Verminderte Lade- und Entladeleistung
Thermisches Durchgehen unter extremen Umgebungsbedingungen
Diese Tests helfen Herstellern zu überprüfen, ob Batterien Sicherheit, elektrische Leistung und strukturelle Integrität während Transport, Lagerung und Langzeitbetrieb aufrechterhalten können.
Für Hersteller in derAutomobilindustrie, ist die Umweltqualifikation zu einem wesentlichen Schritt geworden, bevor Batterien in Elektrofahrzeuge, Energiespeichersysteme oder Industrieanlagen integriert werden. Zuverlässige Prüfdaten unterstützen die Produktzertifizierung, Qualitätskontrolle und die Einhaltung gesetzlicher Vorschriften.
Da Batteriesysteme im Betrieb Wärme erzeugen, müssen Anbieter bei der Empfehlung einer Umweltkammer die elektrischen Eigenschaften der Probe, den Betriebszustand und die erwartete Wärmeabgabe berücksichtigen. Im Vergleich zur herkömmlichen Produktprüfung erfordert die Klimaprüfung von Batteriepacks zusätzliche Aufmerksamkeit hinsichtlich Luftstromdesign, Kühlkapazität, Sicherheitsüberwachung und Notfallschutzsystemen.
Die Umweltprüfung von Batterien folgt international anerkannten Normen, um sicherzustellen, dass Produkte die Sicherheits- und Leistungsanforderungen in verschiedenen Märkten erfüllen. Bei der Auswahl einesEV-Batterieprüfkammer, sollten Käufer bestätigen, welche Normen für ihre Produkte gelten.
Norm |
Typische Temperatur |
Feuchte |
Prüfdauer / Zyklus |
Besondere Bedingungen |
IEC 60068-2-1 |
Kälteprüfung |
N/A |
Konstante Exposition |
Umweltbeständigkeit |
IEC 60068-2-2 |
Wärmeprüfung |
N/A |
Konstante Exposition |
Wärmebeständigkeit |
IEC 60068-2-30 |
25°C–55°C |
Bis zu 95% RH |
Zyklische feuchte Wärme |
Feuchtigkeitsbeständigkeit |
IEC 60068-2-78 |
40°C |
93% RH |
Konstante Feuchte |
Langzeit-Feuchteprüfung |
IEC 62660 |
-40°C bis +85°C (typisch) |
Optional |
Lade-/Entladecycling |
EV-Batterieleistung |
ISO 16750-4 |
-40°C bis +125°C |
Optional |
Fahrzeug-Umweltprüfung |
Automobilelektronik |
UN 38.3 |
Verschiedenes |
N/A |
Transportsimulation |
Versandqualifikation |
SAE J2464 |
Kundenspezifisch |
Optional |
Missbrauchs- und Sicherheitsprüfung |
Batterie-Sicherheitsbewertung |
Die tatsächlichen Prüfprofile variieren je nach Batteriezellenchemie, Fahrzeugplattform und Kundenspezifikationen. Einige Hersteller kombinieren auch Umweltcycling mit elektrischem Laden und Entladen, um reale Betriebsbedingungen zu simulieren.
Bei der Vorbereitung eines Prüfprogramms sollten Ingenieure Folgendes definieren:
Temperaturzyklusprofil
Feuchtebereich
Ladezustand während der Prüfung
Betriebszustand der Probe
Anzahl der Zyklen
Bestehens-/Versagenskriterien
Die Bereitstellung vollständiger Prüfanforderungen verbessert die Wiederholbarkeit und gewährleistet einen aussagekräftigen Vergleich zwischen verschiedenen Batteriedesigns.
Verschiedene Batterieprüfanwendungen erfordern unterschiedliche Kammerkonfigurationen. Die Auswahl der Ausrüstung ausschließlich nach Kammervolumen oder Temperaturbereich kann zu unzureichender Leistung oder unnötigen Investitionen führen.
Spezifikation |
StandardTemperatur- und Feuchtekammer |
Kundenspezifische Batterie-Umweltprüfkammer |
|
Temperaturbereich |
-70°C bis +180°C |
-70°C bis +180°C |
Kundenspezifisch |
Feuchtebereich |
20–98% RH |
20–98% RH |
Kundenspezifisch |
Kammervolumen |
100–1000 L |
150–2000 L |
Kundenspezifisch für Batteriepacks |
Heiz-/Kühlrate |
Standard oder schnelle Temperaturänderung |
Standard oder programmierbar |
Kundenspezifisch je nach Anwendung |
Luftstrom |
Allgemeine Laborzirkulation |
Optimiert für Batterieprüfung |
An Probenlayout angepasst |
Wärmeabgabe der Probe |
Niedrig bis mittel |
Mittel bis hoch |
Hohe Wärmeabgabefähigkeit |
Sicherheitskonfiguration |
Übertemperaturschutz |
Explosionsentlastung, Gasüberwachung, Notabschaltung, Brandschutzoptionen |
Kundenspezifisches mehrstufiges Sicherheitssystem |
Geltende Normen |
IEC 60068 |
IEC 60068, IEC 62660, ISO 16750, UN 38.3 |
Kundenspezifische Normen |
Im Gegensatz zu herkömmlichen Umweltkammern verfügt eine spezielle Batterieprüfkammer über zusätzliche Sicherheitsfunktionen, um die besonderen Risiken von Lithium-Ionen-Batterien zu bewältigen. Merkmale wie Druckentlastung, Detektion brennbarer Gase, explosionsgeschützte Bauweise und Notabschaltsysteme tragen zur Erhöhung der Bedienersicherheit bei der Batteriequalifikationsprüfung bei.
Die Auswahl der richtigen Kammer hängt auch von der Prüfphase ab. Forschungslabore untersuchen häufig einzelne Zellen oder kleine Module, während die Produktionsvalidierung möglicherweise die Prüfung kompletter Batteriepacks mit höherer Wärmeentwicklung und größeren Abmessungen erfordert. In diesen Fällen werden Kammervolumen, Kühlkapazität und Luftstromgleichmäßigkeit ebenso wichtig wie Temperatur- und Feuchtegenauigkeit.
Darüber hinaus sollten Käufer zukünftige Prüfanforderungen berücksichtigen. Mit der Weiterentwicklung der EV-Batterietechnologie können größere Batteriepacks und höhere Energiedichten verbesserte Kammerkonfigurationen erfordern. Die Auswahl von Geräten mit ausreichender Erweiterungsfähigkeit kann langfristige Investitionskosten senken und die Laborsflexibilität verbessern.
Selbst mit fortschrittlicher Ausrüstung kann eine ungenaue Prüfplanung den Nutzen der EV-Batterie-Umweltprüfung mindern. Die folgenden Fehler werden bei Batteriequalifikationsprojekten häufig angetroffen.
Lithium-Ionen-Batterien erzeugen beim Laden, Entladen und Zyklieren Wärme. Wenn die Wärmeabgabe der Probe nicht berücksichtigt wird, kann die Kammer Schwierigkeiten haben, stabile Umgebungsbedingungen aufrechtzuerhalten, was zu ungenauen Ergebnissen führt.
Batteriemodule und -packs benötigen ausreichend Freiraum für eine ordnungsgemäße Luftzirkulation. Eine Überfüllung der Kammer kann Temperaturgradienten erzeugen und die Prüfkonsistenz verringern.
Die Platzierung von Temperatur- oder Feuchtesensoren zu nahe an Kammerwänden oder Luftauslässen spiegelt möglicherweise nicht die tatsächlichen Bedingungen um die Batterie wider. Sensoren sollten gemäß der Prüfnorm und Probenkonfiguration platziert werden.
Ein Regler zeigt möglicherweise präzise Temperaturwerte an, aber dies garantiert keine gleichmäßigen Bedingungen im gesamten Arbeitsbereich. Überprüfen Sie stets die Spezifikationen für Kammergleichmäßigkeit und -stabilität.
Viele Käufer vergleichen Kammern nur anhand ihrer Minimal- und Maximaltemperaturen. Für die Klimaprüfung von Batteriepacks sind Heiz-/Kühlrate, Feuchteregelung, Luftstrom und Kühlrückstellzeit ebenso wichtig.
Vor dem Kauf Folgendes bestätigen:
Stromversorgungskapazität
Belüftungsanforderungen
Bodenbelastbarkeit
Entwässerungssystem
Wartungsfreiraum
Notfall-Sicherheitsmaßnahmen
Verschiedene Batterieprüfanwendungen erfordern unterschiedliche Umweltkammerkonfigurationen.
Empfohlen für:
Batteriezellenforschung
Kleine Lithium-Ionen-Zellen
Materialbewertung
Laborentwicklung
Eine Tisch-Umweltkammer bietet präzise Temperatur- und Feuchteregelung für die frühe Batterieentwicklung und Prüfungen im kleinen Maßstab.
Empfohlen für:
Batteriemodule
Verbraucherbatterien
EV-Komponentenqualifikation
Zuverlässigkeitsprüfung

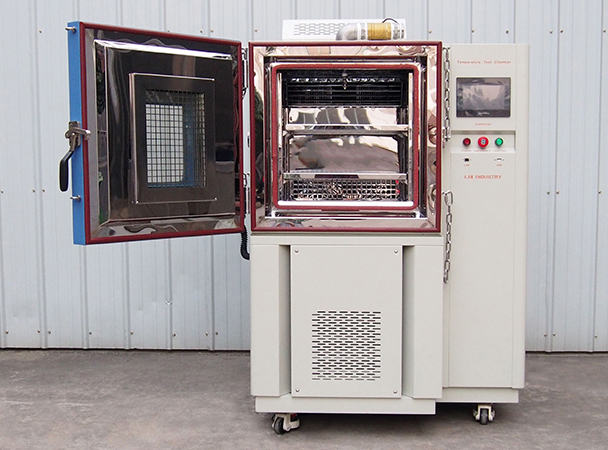

Eine Batterieprüfkammer eignet sich für routinemäßige Umweltprüfungen von Batteriemodulen und mittelgroßen Proben und kombiniert Klimasimulation mit erweiterten Sicherheitsmerkmalen.
Empfohlen für:
Komplette EV-Batteriepacks
Energiespeichersysteme
Große Batteriebaugruppen
Produktionsvalidierung
Begehbare Kammern bieten ausreichend Platz für übergroße Batteriesysteme und halten gleichzeitig stabile Umgebungsbedingungen bei Langzeittests aufrecht.
Empfohlen für:
Prüfung mit schnellem Temperaturwechsel
Batteriematerialbewertung
Thermische Spannungsverifizierung
Thermoschockkammern bewerten die Batterieleistung unter plötzlichen Temperaturänderungen, die während des Transports oder extremer Wetterbedingungen auftreten können.
Empfohlen für:
Batteriegehäuse
Steckverbinder
Stromschienen
Metallische Strukturkomponenten
Die Salzsprühprüfung bewertet die Korrosionsbeständigkeit metallischer Batteriekomponenten, die feuchten oder küstennahen Umgebungen ausgesetzt sind.
Empfohlen für:
EV-Batteriegehäuse
Ladesteckverbinder
Outdoor-Batteriesysteme
IP-Kammern verifizieren den Schutz gegen Staub und Wassereintritt gemäß den Anforderungen der IEC 60529.
Kundenspezifische Batteriekammern werden empfohlen für:
Hochvoltbatteriepacks
Große Energiespeichersysteme
Kombinierte Lade-/Entladeprüfung
Anwendungen mit hoher Wärmeabgabe
Kundenspezifische Sicherheitsanforderungen
Kundenspezifische Systeme können Batteriezyklierer, Gasüberwachung, Brandunterdrückung und Explosionsschutz gemäß den Projektanforderungen integrieren.
Batteriezellen und -module werden typischerweise in einer speziellen Batterieprüfkammer getestet, während komplette Batteriepacks oder Energiespeichersysteme begehbare oder kundenspezifische Umweltkammern mit erweiterten Sicherheitsmerkmalen erfordern können.
Sie kann für grundlegende Temperatur- und Feuchteprüfungen verwendet werden, aber spezielle Batteriekammern bieten zusätzliche Sicherheitsfunktionen wie Explosionsschutz, Gasüberwachung und Notabschaltung.
Gängige Normen sind IEC 60068, IEC 62660, ISO 16750, UN 38.3 und SAE J2464, je nach Batterietyp und Anwendung.
Die Kammer sollte ausreichend Abstand um die Batterie für eine gleichmäßige Luftzirkulation bieten und gleichzeitig die Probengröße, Wärmeerzeugung und zukünftige Prüfanforderungen berücksichtigen.
Die beim Laden und Entladen erzeugte Wärme beeinflusst die Kammerleistung. Die korrekte Berechnung der Wärmeabgabe hilft, eine genaue Temperaturregelung aufrechtzuerhalten und zuverlässige Prüfergebnisse zu gewährleisten.
Einige kundenspezifische Batteriekammern können Umweltsimulation mit Sicherheitsfunktionen wie Gasüberwachung und Explosionsschutz kombinieren, aber die Konfiguration sollte den geltenden Prüfnormen und Projektanforderungen entsprechen.
Um mehr über die Zuverlässigkeitsbewertung von Batterien und Umweltsimulation zu erfahren, lesen SieWie Batterieprüfkammern die Sicherheit und Leistung von Lithium-Ionen-Batterien verbessern.
