Wie man Trockenhitzetests für Drohnen-Flugregler, ESCs und Kameras durchführt?

Jul 30 2026
Table of Content [Hide]

    IEC 60068-2-2 & MIL-STD-810H Standards

    Unbemannte Luftfahrzeuge (UAVs) und kommerzielle Drohnen operieren in kompakten, geschlossenen Rümpfen aus Kohlefaser oder Kunststoff mit begrenztem natürlichem Luftstrom. Während des Betriebs baut sich im Inneren schnell Wärme durch die hochstromführenden bürstenlosen Motoren, Lithium-Polymer-Akkus, zentralen Prozessoren und die hochfrequenten Endstufen des elektronischen Drehzahlreglers (ESC) auf. In heißen Umgebungen oder bei direkter Sonneneinstrahlung können die Temperaturen im Rumpfinneren leicht 70–85 °C überschreiten.

    Unter starker thermischer Belastung zeigt die Drohnenelektronik deutliche Ausfallmodi: Flugcontroller erleiden Bias-Drift der IMU-Sensoren und Prozessor-Resets; ESCs erleiden thermische Abschaltung der MOSFETs oder Phasenstrom-Asymmetrien; und Kamera-Gimbals leiden unter Bildsensorrauschen, Linsen-Defokussierung und Haltefehler der Motoren.

    Um Feldabstürze zu vermeiden und die Einsatzsicherheit zu gewährleisten, führen Ingenieurteams beschleunigte Trockenwärmeprüfungen in einerTrockenwärmekammerdurch. Dieser Leitfaden beschreibt die Thermodynamik der Degradation in kritischen Drohnen-Baugruppen, internationale Qualifikationsnormen (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), Prüfabläufe und schlüsselfertige Ausrüstungslösungen von LIB Industry.



    Thermische Spannungen und Versagensphysik in der UAV-Leistungs- und Flugelektronik

    Verschiedene Drohnen-Baugruppen erzeugen Wärme und reagieren unterschiedlich darauf. Die Bewertung der Zuverlässigkeit erfordert komponentenspezifische Instrumentierung, elektrische Belastung und diagnostische Überwachung.

    Baugruppe

    Primäre Wärmequelle

    Hauptwärmerisiko

    Flugcontroller (FC)

    Prozessorabwärme

    IMU-Sensordrift

    Elektronischer Drehzahlregler (ESC)

    Hochfrequentes MOSFET-Schalten

    Hohe Phasenströme (30–120 A+)

    Kamera & optischer Gimbal

    Sensor-Eigenerwärmung, gekapseltes Gehäuse

    Dunkelstromrauschen, Fokusverschiebung der Linse, Drift/Haltefehler des Gimbal-Motors

    1. Thermisches Driften des Flugcontrollers (FC)

    Flugcontroller integrieren mikroelektromechanische Systeme (MEMS) mit Gyroskopen und Beschleunigungssensoren (IMU), Mikrocontroller (MCU), Spannungsregler und barometrische Drucksensoren.

    • Sensor-Bias-Verschiebung: Steigende Temperaturen verursachen thermische Ausdehnung in MEMS-Strukturen und erzeugen Nullpunkt-Verschiebungen (g-Bias und Gyro-Drift), die im autonomen Flug zu Höhen- oder Lageverlust führen.

    • Instabilität von Prozessor und Regler: Erhöhte Temperaturen steigern das thermische Rauschen in Low-Dropout(LDO)-Reglern und lösen thermische Drosselung der CPU oder Watchdog-Resets aus, was zum vollständigen Kontrollverlust im Flug führt.

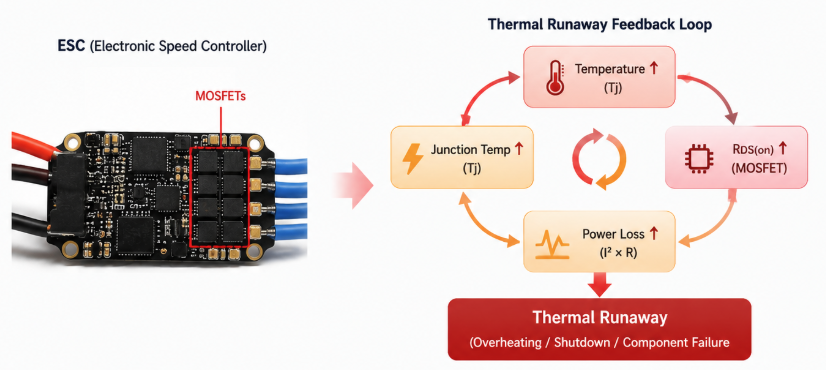

     2. Thermisches Durchgehen der MOSFETs im elektronischen Drehzahlregler (ESC)


    ESCs wandeln Batterie-Gleichstrom über hochfrequente Pulsweitenmodulation (PWM) in 3-Phasen-Wechselstrom für bürstenlose Motoren um.

    • Schaltverluste und thermisches Durchgehen: Der Innenwiderstand der MOSFETs (RDS(on)) steigt proportional zur Sperrschichttemperatur Tj an:

    RDS(on)(Tj) = RDS(on)(25 °C) × [1 + α × (Tj − 25 °C)]

    Dabei ist α der positive Temperaturkoeffizient von Silizium. Mit steigendem Tj nimmt RDS(on) zu, was die Leitungsverlustleistung erhöht (Ploss = I²phase × RDS(on)) und thermisches Durchgehen, Lötstellen-Rückfluss oder vorzeitige thermische Abschaltung auslöst.

     3. Degradation von Kameramodul und optischem Gimbal

    • CMOS-Bildsensor-Dunkelstromrauschen: Der Sensor-Leckstrom verdoppelt sich etwa alle 6–8 °C Temperaturanstieg und erzeugt Fixed-Pattern-Rauschen, heiße Pixel und Bildausfälle.

    • Linsen-Defokussierung: Die thermische Ausdehnung der Verbundwerkstoff-Linsenfassungen verschiebt die Abstände der optischen Elemente und verschlechtert die Bildschärfe.

    • Haltefehler des Gimbal-Motors: Erhöhte Temperaturen verändern den Motorwicklungswiderstand, wodurch der thermische Schutz des Treibers auslösen oder das Stabilisierungsdrehmoment sinken kann.

    Komponenten-Ausfallmatrix

    Komponentengruppe

    Primärer thermischer Stressor

    Physikalischer Versagensmechanismus

    Diagnostische Messgröße

    Flugcontroller

    CPU-Abwärme & Umgebungstemperatur des Rumpfes

    MEMS-IMU-Bias-Verschiebung, MCU-Watchdog-Reset, LDO-Rauschen

    Stabilität der Lageausgabe, Schleifen-Timing, Spannungsrippel

    Elektronischer Drehzahlregler

    Hochstromschalten (I²R) & Wärmestau

    MOSFET-thermisches Durchgehen, Phasenunsymmetrie, Lötstellenerstarrung

    Phasenstrom-Symmetrie, Schalttemperatur (Tj), Schutzabschaltung

    Kameramodul

    Sensor-Eigenerwärmung & gekapseltes Gehäuse

    CMOS-Dunkelstromanstieg, Linsen-Fokusverschiebung

    Bildausfälle, Signal-Rausch-Verhältnis (SNR), Fokus-MTF

    3-Achs-Gimbal

    Motor-Treibererwärmung & kontinuierliche Stabilisierungslast

    Wicklungswiderstandserhöhung, thermische Treiberabschaltung

    Haltefehler (Grad), Motorstromaufnahme, Driftrate



    Qualifikationsnormen und Prüfrahmen

    Die Wahl der richtigen Norm hängt davon ab, ob die Drohnen-Baugruppe eine kommerzielle Komponente, ein luftfahrtzertifiziertes System oder ein militärisches UAV ist.

    Norm

    Anwendungsbereich

    Typische Temperaturen

    IEC 60068-2-2

    Allgemein kommerziell & industriell

    Bevorzugt: +55 °C, +70 °C, +85 °C

    MIL-STD-810H Methode 501.7

    Maßgeschneidert für militärische & Verteidigungs-UAVs

    Grundheiß (A2) / Trockenheiß (A1)

    RTCA DO-160G Abschnitt 4

    Zivile Luftfahrtgeräte-Umgebungsqualifikation

    +55 °C, +70 °C, +85 °C

    1. IEC 60068-2-2: Umweltprüfungen – Teil 2-2: Prüfungen – Prüfung B: Trockene Wärme

    • Prüfverfahren: Bewertet nicht-wärmeableitende (Prüfung Bb) und wärmeableitende (Prüfung Bd/Be) Prüflinge im bestromten oder unbestromten Zustand.

    • Schlüsseltemperaturen: +55 °C, +70 °C, +85 °C, +100 °C und +125 °C.

    • Grenze der Heizrate: Die Temperaturänderungsgeschwindigkeit darf 1 K/min nicht überschreiten (gemittelt über ≤5 min), um unerwünschten Thermoschock zu vermeiden.

    2. MIL-STD-810H Methode 501.7: Hohe Temperatur

    • Verfahren I (Lagerung): Bewertet die strukturelle Integrität und das Materialüberleben unter hohen Lagertemperaturen (bis zu +71 °C für das Klima Trockenheiß A1) über mindestens sieben 24-Stunden-Tageszyklen.

    • Verfahren II (Betrieb): Bewertet die Leistung unter Strom bei maximalen Betriebstemperaturen (+32 °C bis +49 °C Umgebung oder höhere induzierte Rumpftemperaturen bis +71 °C) über mindestens drei 24-Stunden-Betriebszyklen.

    • Grenze der Heizrate: Maximale Heizrate auf 3 °C/min begrenzt.

    Vergleich der Normparameter

    Norm / Protokoll

    Schwerpunktbereich

    Temperaturbereich

    Expositionsdauer

    Schlüsselparameter & Rampengrenzen

    IEC 60068-2-2

    Kommerzielle & industrielle Elektronik

    +30 °C bis +125 °C

    2 h, 16 h, 72 h, 96 h, 168 h

    Änderungsrate ≤1 K/min; bestromte Betriebsvalidierung

    MIL-STD-810H (501.7)

    Militär- & Industrie-UAV-Systeme

    +33 °C bis +71 °C (induziert)

    3 bis 7 24-Stunden-Tageszyklen

    Mehrzyklus-Lagerung & -Betrieb; Änderungsrate ≤3 °C/min

    RTCA DO-160G (Sec 4)

    Zivile Luftfahrtgeräte

    +55 °C, +70 °C, +85 °C

    3 h (Kurzzeit) / 2 h (Betrieb)

    Kategoriedefinition legt obere Betriebs- und Bodensicherheitsgrenzen fest

    MIL-STD-202-108

    Komponenten-Lebensdauertest

    +70 °C bis +150 °C (±2 °C)

    96 h bis über 1.000 h

    Langzeit-Dauerhaltbarkeits-Screening für diskrete ICs und MOSFETs

     Standardisierter Trockenwärme-Prüfablauf & Bestehen/Fehler-Kriterien

    Eine strukturierte Prüfsequenz stellt sicher, dass erfasste Ausfälle auf kontrollierte thermische Belastung zurückzuführen sind und nicht auf unsachgemäße Handhabung oder Kabelinterferenzen.

    1. Vorprüfungsinspektion & elektrische Grundkalibrierung

    2. Komponenteninstrumentierung (Thermoelementplatzierung & Verkabelung)

    3. Abgedichteter Durchführungsport (Leistungs- und Datenführung)

    4. Programmgesteuerte Temperaturrampe (≤1 K/min bis ≤3 °C/min)

    5. Isotherme Haltephase & vollständige elektrische Belastung

    6. Echtzeit-Telemetrieaufzeichnung (Spannung, Strom, IMU, Video)

    7. Kontrollierte Rückführung & Nachprüfungs-Sicht- / Funktionskontrolle

    Protokollschritte der Durchführung

    1. Instrumentierung & Montage: Kalibrierte K-Typ-Thermoelemente direkt an stark wärmeerzeugenden Bauteilen anbringen (MCU-Gehäuse, MOSFET-Kühlkörper, LDO-Regler und CMOS-Sensorgehäuse). Komponenten auf Befestigungen mit geringer Wärmeleitfähigkeit in repräsentativen Orientierungen montieren.

    2. Kabelführung & Durchführungsabdichtung: Hochstrom-Leistungskabel und Hochgeschwindigkeits-Datenschnittstellen (CAN-Bus, UART, MIPI, HDMI) durch den silikongedichteten Zugangsport der Kammer führen. Gleichstromnetzteile und Protokollierrechner außerhalb der Kammer belassen.

    3. Thermische Stabilisierung & Haltephase: Kammertemperatur auf den Zielwert (z. B. +70 °C oder +85 °C) rampen. Die offizielle Haltedauer erst starten, wenn die internen Komponentensensoren thermisches Gleichgewicht anzeigen (ΔT < 1 °C pro 15 Minuten).

    4. Bestehen/Fehler-Kriterien der Komponenten: siehe Tabelle unten.

    Baugruppe

    Bestehen-Kriterien

    Fehler-Kriterien

    Flugcontroller

    Keine MCU-Neustarts/Watchdog-Auslösungen; IMU-Gyro-Bias innerhalb ±0,5°/s; Schleifen-Timing-Jitter < 5 %

    Jeglicher CPU-Reset, korrumpierte Telemetrie oder Lageabweichung

    Elektronischer Drehzahlregler

    Phasenstrom-Asymmetrie < 3 %; keine vorzeitige thermische Abschaltung unter voller elektrischer Last

    MOSFET-Kurzschluss, Anschluss-Steckerschmelzen, thermische Schutzabschaltung

    Kamera & Gimbal

    Keine Bildausfälle bei Ziel-Bitrate; Gimbal-Stabilisierungsfehler < 0,02°; Fokus-MTF erhalten

    Videoausfall, Überschreitung des Bildrauschens, Verlust des Gimbal-Motordrehmoments


    Leitfaden zur Geräteauswahl: Tisch- vs. Standkammern

    Die Wahl der richtigen Trockenwärme-Kammerkonfiguration hängt von der Probengröße, der gesamten Wärmeableitung, den Anforderungen an Kabeldurchführungen und den gewünschten Rampenraten ab.

    Tisch-/Kompaktkammer (50–225 l)

    Stand-/Hochkapazitätskammer (500–1.000 l)

    F&E-Prüfungen von einzelnen FCs, ESCs und Kameramodulen. Geringer Platzbedarf für Elektronik.

    Prüfungen ganzer Drohnenrümpfe. Chargentests mehrerer ESCs. Hohe Verlustleistungslasten.

    Matrix der Funktionsvergleiche

    Auswahlparameter

    Kompakte Trockenwärme-Tischkammer

    Hochkapazitive Trockenwärme-Standkammer

    Innenvolumen

    50 bis 225 Liter

    500 bis über 1.000 Liter

    Zielprüfling

    Einzelne FC-Platinen, einzelne ESCs, Kameramodule

    Komplette Multikopter-Rümpfe, große 3-Phasen-ESC-Arrays

    Temperaturbereich

    Umgebung +10 °C bis +150 °C (oder −20 °C/−40 °C bis +150 °C)

    −70 °C bis +150 °C

    Temperaturschwankung

    ±0,5 °C

    ±0,5 °C

    Heizrampenrate

    3,0 °C/min

    3,0 bis 5,0 °C/min

    Zugangsport-Durchmesser

    Standard 50-mm-Silikonport

    Zwei anpassbare 50/100-mm-Ports

    Regalbodentraglast

    30 kg pro Fach

    100 kg Hochleistungs-Fach



    LIB Industry Engineering-Kompetenz & schlüsselfertige Prüflösungen

    Die Auswahl hochpräziser Umweltprüfgeräte erfordert einen erfahrenen Fertigungspartner, der maßgeschneiderte technische Unterstützung liefern kann.

    Über LIB Industry

    2009 gegründet, ist Xi'an LIB Environmental Simulation Industry ein spezialisierter Entwickler, Hersteller und globaler Anbieter von Umweltprüfkammern für Kunden in über 56 Ländern. LIB liefert komplette schlüsselfertige Prüflösungen – von der anfänglichen Laborraumplanung und kundenspezifischen Durchführungsentwicklung bis hin zu Lieferung, Installation, Bedienerschulung und Kalibrierung.

    • Umfassende Produktpalette: LIB konstruiert Trockenwärme-Kammern, Temperatur/Feuchte-Prüfkammern, Thermoschock-Systeme, Staub-/Wasserdichtigkeitsausrüstung und begehbare Umwelttesträume.

    • Qualitätssicherung vor Auslieferung: Fertiggestellte Kammern durchlaufen vor dem Versand eine strenge 72-stündige kontinuierliche Betriebs- und Mehrpunkt-Kalibrierung.

    • Branchenführender Support: Alle LIB-Systeme umfassen eine 3-Jahres-Vollgarantie sowie lebenslangen technischen Support & Service.

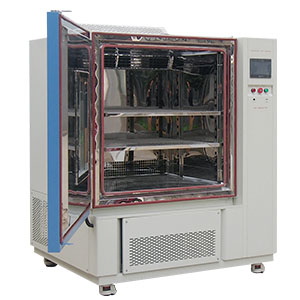

    Konstantklima-Kammer

    Name

    Trockenwärme-Kammern

    Modell

    TH-100

    Innenabmessungen (mm)

    400*500*500

    Außenabmessungen (mm)

    860*1050*1620

    Fassungsvermögen

    100L

    Temperaturbereich

    −20 °C bis +150 °C

    Tieftemperaturausführung

    A: -40 °C B: -70 °C C: -86 °C

    Feuchtebereich

    20–98 % r.F.

    Temperaturabweichung

    ± 2,0 °C

    Heizrate

    3 °C/min

    Kühlrate

    1 °C/min

    Regler

    Programmierbarer Farb-Touchscreen-Regler, mehrsprachige Schnittstelle, Ethernet, USB

    Kältemittel

    R404A, R23

    Außenmaterial

    Stahlblech mit Schutzbeschichtung

    Innenmaterial

    Edelstahl SUS304

    Standardausstattung

    1 Kabeldurchführung (Φ 50) mit Stopfen; 2 Fachböden

    Timerfunktion

    0,1–999,9 (S,M,H) einstellbar

    Konstantklima-Kammer

    Konstantklima-Kammer


    Konstantklima-Kammer

    Konstantklima-Kammer

    Robuster Arbeitsraum Kabeldurchführung
    Temperatur- und Feuchtesensor PID-Regler

    Technische Kernmerkmale der LIB Trockenwärme-Kammern (TR-Serie)

    Die Trockenwärme- und Hochtemperatur-Prüfkammern der LIB TR-Serie sind auf die Qualifikation von Elektronik zugeschnitten:

    • Hochpräzise Temperaturregelung: Nichrom-Kernelemente in Kombination mit Zwangsumwälzung halten die Temperaturschwankung innerhalb ±0,5 °C und die räumliche Abweichung innerhalb ±2,0 °C.

    • Anpassbare Kabeldurchführungsports: Standard-50-mm- (oder optionale 100-mm/150-mm-) Ports mit weichen Silikonstopfen ermöglichen die nahtlose Durchführung von Hochstromversorgungsleitungen und Hochfrequenz-Kommunikationskabeln.

    • Programmierbare Touchscreen-SPS: Intelligenter 7-Zoll-Farb-Touchscreen-Regler unterstützt mehrstufige Temperaturprogramme, Echtzeit-Verlaufsdiagramme, Ethernet/USB-Datenprotokollierung und automatisierte Sicherheitsalarme.

    • Umfassender Sicherheitsschutz: Eingebaute Übertemperaturabschaltungen, Phasendrehschutz, Fehlerstromschutzschalter und externe Not-Aus-Verriegelungen gewährleisten sichere Langzeit-Bestromungstests.




    Praxisnahes Kundenbeispiel & Feldeinsatz

    Projekt-Hintergrund

    Ein führender Hersteller industrieller kommerzieller Drohnen erlebte sporadische Flugcontroller-Resets und Ausfälle der Kameratelemetrie bei Überwachungsflügen unter hochsommerlichen Wüstenbedingungen (>45 °C Umgebungstemperatur).

    Die Lösung

    LIB Industry entwickelte und installierte eine maßgeschneiderte TR-500-Trockenwärmekammer (500 l) mit zwei 100-mm-Kabeldurchführungsports, speziellen nichtleitenden Montagevorrichtungen und kontinuierlicher Datenaufzeichnungsfähigkeit.

    LIB-Feldeinsatzablauf

    1. Vor-Ort-Lieferung & Positionsausrichtung im UAV-F&E-Labor

    2. Gebäudeseitige Leistungsintegration & Kalibrierung der Temperatursensoren

    3. Durchführung des kundenspezifischen IEC-60068-2-2- & DO-160G-Betriebstests bei +70 °C

    4. Praktische Schulung der Prüfingenieure für SPS-Automatisierung & Datenexporte

    5. Endabnahme & Aktivierung der 3-Jahres-Garantie

    Testergebnis

    Durch Bestromung von Flugcontroller, Kamera-Gimbal und 80-A-ESCs unter Volllast bei +70 °C in der LIB-Kammer identifizierten die Ingenieure eine lokale thermische Sättigung an einem internen LDO-Regler (>115 °C Sperrschichttemperatur). Der Hersteller überarbeitete den Wärmeableitpfad des Rumpfes und beseitigte die Feld-Resets vor der Serienproduktion.

    „Die Trockenwärmekammer von LIB und die kundenspezifischen Kabelports ermöglichten es uns, einen kritischen thermischen Reglerfehler in unserem Flugcontroller vor der vollständigen Markteinführung zu isolieren. Die Temperaturstabilität und die Datenprotokollierungsschnittstelle machten die Konformitätsprüfung mühelos."



    Verwandte LIB-Produktempfehlungen

    Um die vollständige Umgebungsqualifikation von Drohnen – von thermischer Belastung über Feuchte, Thermoschock und Vibration – zu unterstützen, bietet LIB Industry ein Portfolio ergänzender Umwelttest-Ausrüstung:

    Geräte-Serie

    Hauptqualifikationsfunktion

    Anwendbare Normen

    Idealer Prüfling

    LIB Trockenwärmekammer (TR)

    Hochtemperatur-Betriebs- und Lagerprüfung

    IEC 60068-2-2, MIL-STD-810H 501.7

    Flugcontroller, ESCs, Kamera-Gimbals

    LIB Temperatur/Feuchte-Kammer (TH)

    Kombinierte thermische und Feuchte-Zyklierung

    IEC 60068-2-30, MIL-STD-810H 507.6

    Konform beschichtete Leiterplatten, Telemetrie-Module

    LIB Thermoschock-Kammer (TS)

    Schnelle thermische Ausdehnung & Stressermüdung

    MIL-STD-883 Methode 1010, JESD22-A104

    Oberflächenmontierte ICs, Lötstellen, Leistungsstufen

    LIB begehbarer Umwelttestraum

    Thermische Prüfung von Rümpfen im Nutzmaßstab

    RTCA DO-160G, kundenspezifische OEM-Profile

    Komplette UAV-Plattformen, Großserien-Komponenten



    Häufig gestellte Fragen (FAQs)

    F1: Bei welcher Temperatur sollten Drohnen-Flugcontroller und ESCs getestet werden?

    Standardmäßig werden kommerzielle Drohnenelektroniken typischerweise bei +55 °C bis +70 °C für die Betriebsqualifikation und bis zu +85 °C für Hochtemperaturlagerung oder extremes Rumpf-Screening getestet. Beachten Sie stets die Herstellerdatenblätter und das Zielflugprofil.

    F2: Kann ein ESC sicher unter voller elektrischer Last in einer Trockenwärmekammer betrieben werden?

    Ja. Der bestromte ESC-Test erfordert die Führung von Gleichstrom- und Steuerleitungen durch einen abgedichteten Kabelzugangsport zu externen Netzteilen und Lastbanken. Notabschaltverriegelungen und Übertemperatur-Sicherheitsgrenzen müssen während der Prüfung aktiv sein.

    F3: Wie misst man die thermische Drift eines Flugcontrollers während eines Trockenwärmetests?

    Montieren Sie den Flugcontroller auf einem festen, vibrationsisolierten Gestell in der Kammer. Verbinden Sie die Telemetrieausgabe mit einem externen Rechner und protokollieren Sie kontinuierlich die Rohwerte von MEMS-Gyroskopen/Beschleunigungssensoren, Lagenschätzungen, MCU-Schleifen-Timing und Versorgungsspannungen über die Temperaturrampe und Haltephase.

    F4: Warum wird für anfängliche Hochtemperaturtests eine Trockenwärmekammer einer Feuchtekammer vorgezogen?

    Die Trockenwärmeprüfung isoliert rein thermische Ausfallmodi – wie thermisches Durchgehen von Halbleitern, Lötstellen-Rückfluss und Sensor-Bias-Verschiebung – ohne Feuchtekondensationsvariablen, was die Ursachenanalyse in frühen F&E-Phasen vereinfacht.



    Verbessern Sie Ihre Drohnen-Zuverlässigkeitsprüfung mit LIB Industry

    Beschleunigte Trockenwärmetests sind unerlässlich, um elektronische Schwachstellen zu entdecken, bevor sie zu kostspieligen Feldausfällen und Drohnenabstürzen führen. Die Partnerschaft mit LIB Industry sichert den Zugang zu präzisen Umweltkammern, maßgeschneiderter Durchführungsentwicklung und zuverlässigem langfristigen Support.

    Bereit, Ihre Trockenwärmekammer zu konfigurieren?

    Kontaktieren Sie LIB Industry noch heute, um mit einem Spezialisten für Umwelttests zu sprechen, technische Datenblätter anzufordern oder ein individuelles Angebot, abgestimmt auf Ihr Drohnen-Qualifikationsprogramm, zu erhalten.

    E-Mail:inquiry@libtestchamber.com

    Leistungen: Kostenlose technische Beratung, kundenspezifische Zugangsport-Entwicklung, Vor-Ort-Installation, zertifizierte Kalibrierung,3-Jahres-Garantie, lebenslanger technischer Support.

    References
    Neueste Nachrichten über LIB Industrie
    Entdecken Sie mehr Umwelt test Kammer News
    Kontaktieren Sie uns
    Hinzufügen:
    No.6 Zhangba First Street, High-Tech Area, Xi'an City, Shanxi Province, P.R. China 710065
    No.6 Zhangba First Street, High-Tech Area, Xi'an City, Shanxi Province, P.R. China 710065
    inquiry@libtestchamber.com 0086-29-68918976
