PV-Umweltprüfkammer

Name: PV-Umweltprüfkammer
Brand: Xi'an LIB Environmental Simulation Industry

Die PV-Umweltprüfkammer ist eine photovoltaische Umweltprüfkammer. Die PV-Umweltprüfkammer kann Umweltbedingungen simulieren, einschließlich Temperatur im Bereich von -60℃ bis +100℃ und Luftfeuchtigkeit im Bereich von 20% bis 98% RH. Gleichzeitig können auch Beleuchtung, Regen, Staub und so weiter individuell angepasst werden.

Durch diese simulierten Umwelttests wird die Beständigkeit von Photovoltaikprodukten in der tatsächlichen Nutzungsumgebung bestimmt.

Modell: DHPV-04, PV-04

Normen: IEC 62804, IEC 61215, IEC 61646, IEC 62108, UL 1703, JIS C-8990, C-8991, C-8917, C-8938

Beschleunigte Alterungsprüfung von photovoltaischen Materialien in einer PV-Umweltprüfkammer

Eigenschaften und Vorteile der PV-Umweltprüfkammer

1. Die PV-Umweltprüfkammer kann verschiedene Temperatur- und Feuchtigkeitsbedingungen präzise simulieren, die Temperaturabweichung kann auf ±0,5 °C kontrolliert werden. Die Feuchtigkeitsabweichung wird ebenfalls in einem kleinen Bereich (±2,5 % RH) gehalten.

2. Die PV-Umweltprüfkammer verfügt über eine gute Dichtungsleistung, um die Stabilität der Umgebungsbedingungen während des Tests zu gewährleisten. Der hochwertige Gummidichtring kann wirksam verhindern, dass Außenluft und Wasser ins Innere der Prüfkammer eindringen und die Testergebnisse beeinflussen.

3. Prüfräume unterschiedlicher Größe und Form können an die Anforderungen von Photovoltaik-Modultests verschiedener Spezifikationen angepasst werden, sei es für kleine Photovoltaik-Zellen oder große Photovoltaik-Modul-Arrays.

4. Die Photovoltaikmodule werden in Chargen getestet, um Produkte mit stabiler Leistung und zuverlässiger Qualität auszusieben, die Fehlerquote zu reduzieren und die Produktionseffizienz sowie den wirtschaftlichen Nutzen zu steigern.

Spezifikationen der PV-Umweltprüfkammer

Modell		PV-04
Innenabmessungen (mm)		13007001350
Außenabmessungen (mm)		190011001750
Innenvolumen		1220L
Parameter	Temperaturbereich	-60℃ ～ +100 ℃
	Temperaturschwankung	± 0,5 ℃
	Temperaturabweichung	± 2,0 ℃
	Feuchtigkeitsbereich	20% ~ 98% RH
	Feuchtigkeitsabweichung	± 2,5% RH
	Temperaturänderungsrate	1 ~ 3,4℃ / Min
	Panelgröße	1M*2M
	Panelkapazität	4 / 6 / 8 / 10 / 12 Stück
	Steuerung	Programmierbarer Farb-LCD-Touchscreen-Controller
		Ethernet-Anschluss, PC-Link, USB
	Feuchtigkeit	Wasserversorgungssystem	Automatische Wasserversorgung
		Wasserversorgungssystem	Wasseraufbereitungssystem
		Luftbefeuchter	Extern isolierter, Edelstahl-Oberflächenverdampfungsbefeuchter
		Entfeuchtung	Verdampfer
	Sensor	Temperatursensor	PTR Platin-Widerstand PT100Ω/MV Klasse A, Genauigkeit 0,001 °C
		Feuchtesensor	Trocken- und Feuchtkugel-Sensor
	Einbau-Wassertank (mm)	270300450
	Sichtfenstergröße (mm)	330*370
	Luftumwälzung	Zentrifugalventilator
	Sicherheitsvorrichtung	Trockenlaufschutz für Befeuchter; Übertemperaturschutz; Überstromschutz; Kältemittel-Hochdruckschutz; Wassermangelschutz; Fehlerstromschutz

Aufbau der PV-Umweltprüfkammer

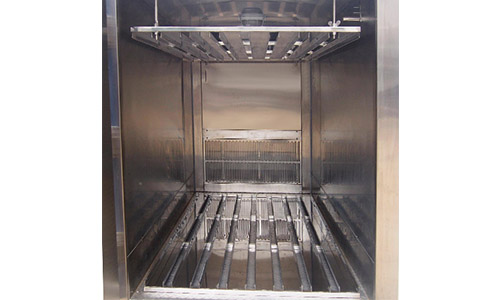

1. Arbeitsraum	Das Kameragehäuse besteht aus 4 mm A3-Stahlblech mit guter Korrosionsbeständigkeit und Festigkeit, um die Stabilität der Innenumgebung der Prüfkammer zu gewährleisten. Der Arbeitsraum besteht aus SUS 304 Spiegel-Edelstahl, der hoch- und tieftemperaturbeständig, feuchtigkeitsresistent und leicht zu reinigen ist. Ausgestattet mit einem Probenhalter zur Befestigung des Photovoltaikmoduls, wobei der Platzierungswinkel des Photovoltaikmoduls eingestellt werden kann. Ausgestattet mit hochpräzisen Temperatur- und Feuchtigkeitssensoren und Beleuchtung.
2. Luftumwälzsystem	Bestehend aus Lüftungskanal und Ventilator: Der Lüftungskanal ist mit der Innen- und Außenumgebung der TestPrüfkammerverbunden, der Ventilator ist im Lüftungskanal installiert, um den Luftstrom anzutreiben und die gleichmäßige Verteilung der Umgebungsfaktoren zu gewährleisten.
3. Heizsystem	Elektrischer Heizdraht. Dieser ist an der Innenwand der Prüfkammer verteilt, um die Temperatur in der Prüfkammer zu erhöhen.
4. Kühlsystem	Verwendet mechanische Kaskadenkälte mit hoher Kühlleistung, bestehend aus Kompressor, Verflüssiger, Verdampfer und Drosselorganen.
5. Steuerungssystem	Speicherprogrammierbare Steuerung (SPS). Prüfer können Prüfparameter über die Bedienoberfläche einstellen, wie Temperatur, Feuchtigkeit, Lichtintensität, Prüfdauer usw., sowie verschiedene Daten während des Prüfvorgangs in Echtzeit überwachen, analysieren und verarbeiten.
6. Feuchtigkeitssystem:	Dampfbefeuchtung. Durch Erhitzen von Wasser wird Dampf erzeugt, der in die Prüfkammer eingeleitet wird, um die Feuchtigkeit zu erhöhen.
