Photovoltaik-Module sind jahrzehntelang Sonnenlicht, Temperaturschwankungen, Feuchtigkeit und Umweltschadstoffen ausgesetzt. Unter diesen Faktoren ist Ultraviolettstrahlung eine der Hauptursachen für die langfristige Materialalterung. Verkapselungsmaterialien können vergilben, Rückseitenfolien rissig werden und die Isolationsleistung nach jahrelanger UV-Bestrahlung allmählich nachlassen.
Um diese Risiken vor dem Einsatz der Produkte zu bewerten, enthält IEC 61215 eine spezielle UV-Vorkonditionierungsprüfung namens MQT 10. Dieser Test setzt Photovoltaik-Module einer kontrollierten Ultraviolettdosis unter festgelegten Temperaturbedingungen aus und hilft Herstellern, potenzielle Schwachstellen zu identifizieren, bevor Temperaturwechsel-, Feuchte-Frost- und andere Qualifikationstests durchgeführt werden.
ASonnenklimaprüfkammerbietet die kontrollierte UV-Bestrahlung, Temperaturstabilität und Dosisüberwachung, die zur genauen und wiederholbaren Durchführung dieses Tests erforderlich sind.
IEC 61215 ist der international anerkannte Qualifikationsstandard für terrestrische Photovoltaik-Module. In diesem Standard dient MQT 10 als UV-Vorkonditionierungsprüfung, die die Auswirkungen langfristiger Ultraviolettbestrahlung auf die Modulmaterialien simuliert.
Im Gegensatz zu Sichtprüfungen während der Herstellung konzentriert sich die UV-Vorkonditionierung auf Alterungsmechanismen, die erst nach längerem Außeneinsatz auftreten können. Der Test bewertet, wie polymere Werkstoffe auf akkumulierte UV-Energie reagieren, bevor zusätzliche Umweltbelastungen angewendet werden.
Identifiziert UV-empfindliche Materialien vor dem Feldeinsatz
Erkennung potenzieller Vergilbung und Alterung von Verkapselungsmaterialien
Erkennt Schwächen in Rückseitenfolien und Randversiegelungen
Verbessert langfristige Zuverlässigkeitsprognosen
Unterstützt IEC 61215-Zertifizierungsprogramme
Für PV-Hersteller fungiert die Prüfung als frühzeitiges Screening-Tool, das kostspielige Feldausfälle und Gewährleistungsansprüche verhindern hilft.
Die Norm definiert nicht einfach eine Expositionsdauer. Stattdessen spezifiziert sie eine Kombination aus UV-Wellenlänge, akkumulierter Energie, Temperatur und Bestrahlungsstärkeverteilung, um reproduzierbare Ergebnisse in verschiedenen Labors zu gewährleisten.
Parameter |
Anforderung |
Zweck |
UV-Wellenlängenbereich |
280–400 nm |
Simuliert solare UV-Exposition |
Gesamt-UV-Dosis |
15 kWh/m² |
Beschleunigt die Materialalterung |
UVB-Anteil |
3%–10% |
Steuert hochenergetische UV-Effekte |
Modultemperatur |
60°C ±5°C |
Sorgt für gleichbleibende thermische Bedingungen |
Bestrahlungsstärke-Gleichmäßigkeit |
±15 % |
Reduziert Testvariationen |
Die akkumulierte UV-Dosis ist einer der kritischsten Parameter in MQT 10. Anstatt eine feste Expositionsdauer vorzugeben, erfordert die Norm eine Gesamt-UV-Energiezufuhr von 15 kWh/m².
Dieser Ansatz stellt sicher, dass jedes Modul unabhängig von Lampenalterung, Kammerkonfiguration oder Betriebsbedingungen die gleiche Strahlendosis erhält. Dadurch bleiben Testergebnisse aus verschiedenen Labors vergleichbar und technisch belastbar.
UV-Strahlung allein bestimmt nicht die Materialalterung. Erhöhte Temperaturen beschleunigen chemische Reaktionen in Polymeren und können die Alterungsraten erheblich beeinflussen.
Aus diesem Grund verlangt IEC 61215, dass die Modultemperatur während der gesamten Expositionsdauer bei 60°C ±5°C gehalten wird. Zuverlässige Prüfungen erfordern daher eine direkte Modultemperaturüberwachung anstelle einer einfachen Lufttemperaturregelung.

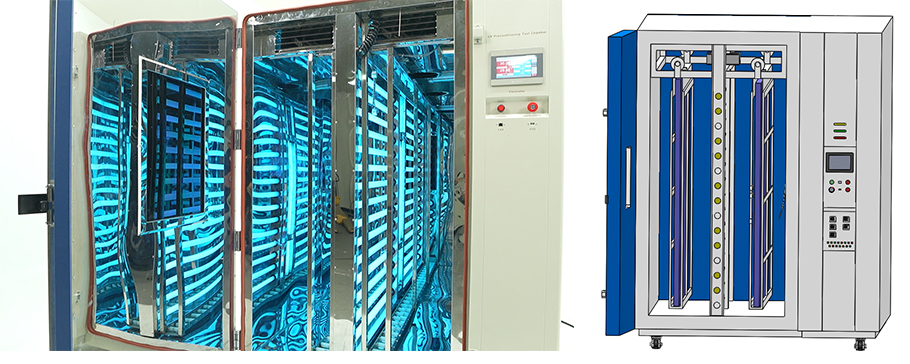

Während herkömmliche UV-Alterungskammern für kleine Probekörper wie Beschichtungen, Kunststoffe und Gummimaterialien geeignet sind, stellen Photovoltaik-Module besondere Prüfherausforderungen.
Ein modernes Solarmodul kann über zwei Meter lang sein und enthält mehrere Materialschichten, die gleichmäßig bestrahlt werden müssen. Ungleichmäßige UV-Verteilung oder unzureichende Temperaturregelung können irreführende Ergebnisse liefern.
Merkmal |
Sonnenklimaprüfkammer |
Allgemeine UV-Kammer |
Prüfung von vollformatigen PV-Modulen |
✓ |
✗ |
UV-Dosis-Akkumulation |
✓ |
Eingeschränkt |
Modultemperaturüberwachung |
✓ |
Eingeschränkt |
Regelung der Bestrahlungsstärke-Gleichmäßigkeit |
✓ |
Eingeschränkt |
| IEC 61215-Konformität | ✓ |
✗ |
|
|
|
Neben der Bereitstellung einer gleichmäßigen UV-Exposition überwachen Sonnenklimakammern kontinuierlich die Bestrahlungsstärke, berechnen die akkumulierte Dosis und zeichnen die für Qualifikations- und Zertifizierungsprogramme erforderlichen Prüfdaten auf.
Der Prüfprozess beginnt mit einer gründlichen Inspektion des Photovoltaik-Moduls. Vorhandene Defekte, Oberflächenbeschaffenheit und Materialeigenschaften werden vor Beginn der Exposition dokumentiert.
Nach dem Einbau in die Kammer wird das Modul kontrollierter UVA- und UVB-Strahlung ausgesetzt. Die Lampenleistung wird kontinuierlich überwacht, um das erforderliche Bestrahlungsstärkeniveau und das UV-Spektrum während des gesamten Tests aufrechtzuerhalten.
Die Kammer hält die Modultemperatur mittels eines geschlossenen Regelkreises bei 60°C ±5°C. Fortschrittliche Systeme können auch die Schwarztafeltemperatur überwachen, um die tatsächlichen Oberflächenbedingungen besser darzustellen.
Kalibrierte UV-Sensoren berechnen kontinuierlich die kumulative UV-Dosis. Alle relevanten Parameter – einschließlich Bestrahlungsstärke, Temperatur, Expositionsdauer und akkumulierte Energie – werden automatisch zur Rückverfolgbarkeit aufgezeichnet.
Nach Erreichen der Ziel-UV-Dosis wird das Modul einer Sicht- und elektrischen Prüfung unterzogen. Jegliche Anzeichen von Verfärbung, Rissbildung, Delamination oder Isolationsverschlechterung werden vor der Durchführung weiterer Qualifikationstests dokumentiert.
Einer der wertvollsten Aspekte der UV-Vorkonditionierung ist ihre Fähigkeit, Materialschwächen lange vor dem Auftreten von Feldausfällen aufzudecken.
Ultraviolettstrahlung kann die chemische Struktur von Verkapselungsmaterialien verändern, die Lichtdurchlässigkeit verringern und die Moduleffizienz senken.
Die Alterung der Rückseitenfolie mag zunächst kosmetisch erscheinen, kann aber mit der Zeit die Isolationsleistung beeinträchtigen und das Risiko von Feuchtigkeitseintritt erhöhen.
Der Verlust der Haftung zwischen den Modulschichten kann Wege für das Eindringen von Feuchtigkeit schaffen und zusätzliche Alterungsmechanismen beschleunigen.
Veränderungen der Polymereigenschaften können den Ableitstrom erhöhen und die Durchschlagsfestigkeit verringern, was die langfristige Sicherheit und Zuverlässigkeit beeinträchtigen kann.
Die Materialalterung kann letztlich die optische Leistung und die Energieumwandlungseffizienz beeinträchtigen und zu einem messbaren Leistungsverlust führen.
Sonnenklimakammern für IEC 61215-Photovoltaik-Qualifikationsprüfungen sind keine einfachen UV-Expositionsgeräte. Es handelt sich um Präzisionssysteme, die dazu dienen, die Auswirkungen langfristiger Sonneneinstrahlung zu reproduzieren und gleichzeitig Temperatur, Bestrahlungsstärkestabilität und spektrale UV-Zusammensetzung streng zu regeln.
Um zuverlässige PV-Modul-Zertifizierungsergebnisse zu erzielen, muss das Prüfsystem Folgendes gewährleisten:gleichmäßige Exposition, stabiles Spektrum und rückführbare Dosiskontrolle während der gesamten Langzeitprüfzyklen.

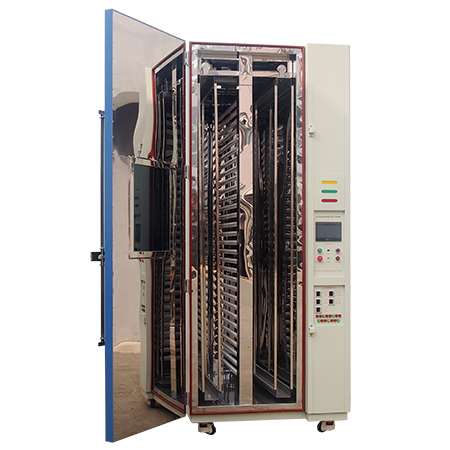

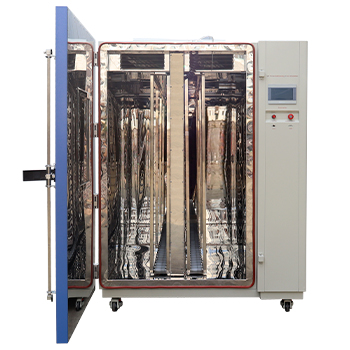

Name |
Sonnenklimaprüfkammer |
|
Modell |
UVP-02 |
|
Innenabmessungen (mm) |
1450*745*2500 T*B*H |
|
Außenabmessungen (mm) |
1875*1210*2800 T*B*H |
|
Probenhalterungsmaße (mm) |
1400*2400 B*H |
|
Strahlungsquelle |
Leuchtstoffröhren UVA (20 Stück) und UVB-Lampen (10 Stück) |
|
Temperaturbereich |
Umgebungstemperatur ～ 90 ℃ ±2℃ |
|
Schwarztafeltemperatur (BPT) |
35 ～ 80 ℃ |
|
Bandbreitenverteilung |
UVC: (< 0,1 %) UVB: (3 % bis 10 % der gesamten UV-Strahlung) UVA: (90 % bis 97 % der gesamten UV-Strahlung) |
|
Bestrahlungsstärkeregelung |
●Wellenlänge von 280 nm - 320 nm: 7,5 kWh/m² ●Wellenlänge von 320 nm - 400 nm: 15 kWh/m² ●Maximale Bestrahlungsstärke im UV-Bereich: < 250 W/m² |
|
Steuerung |
Programmierbare Farb-LCD-Touchscreen-Steuerung |
|
Außenmaterial |
Stahlblech mit Schutzbeschichtung |
|
Innenmaterial |
Edelstahl SUS304 |
|
Wärmedämmung |
Polyurethanschaum und Dämmwolle |
|
Stromversorgung |
AC380V 50Hz 3-phasig |
Photovoltaik-Module, die in IEC 61215-Prüfungen verwendet werden, sind groß, was eine gleichmäßige UV-Exposition zu einer entscheidenden Herausforderung macht.

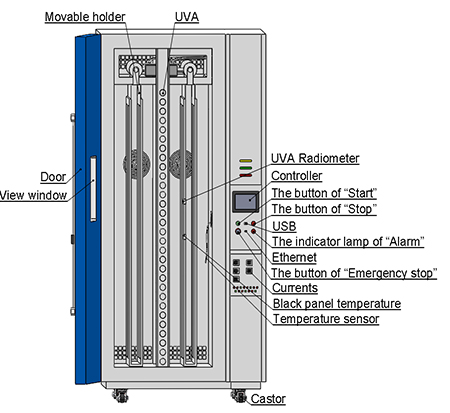

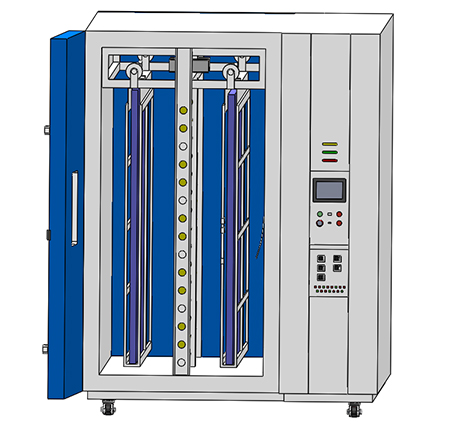

LIB Sonnenklimaprüfkammern sind mit einervertikalen Montagestruktur und optimiertem Lampen-Proben-Abstandausgestattet, die eine gleichmäßige Bestrahlung über die gesamte Moduloberfläche gewährleistet.
Mehrere PV-Module können gleichzeitig unter identischen Expositionsbedingungen getestet werden, was den Labordurchsatz verbessert, ohne die Genauigkeit zu beeinträchtigen.
IEC 61215 MQT 10 erfordert UV-Exposition imWellenlängenbereich von 280–400 nm, einschließlich kontrolliertem UVB-Anteil.
Um diese Anforderung zu erfüllen, verwenden LIB-Systeme eine Kombination ausspeziellen UVA- und UVB-Leuchtstofflampenarrays, anstelle einer einzelnen Breitbandquelle.
Diese Konfiguration gewährleistet:
Stabile spektrale Verteilung über lange Testzyklen
Kontrollierter UVB-Beitrag gemäß Normen
Reduzierte Drift der Bestrahlungsstärke im Laufe der Zeit
Die kontinuierliche Überwachung erhält die Expositionsstabilität während der gesamten Testdauer aufrecht.
Die Ergebnisse der UV-Alterung reagieren nicht nur empfindlich auf Strahlung, sondern auch auf die Temperaturbedingungen während der Exposition.
LIB-Kammern integrieren:
Echtzeit-Bestrahlungsstärkeregelung
Modul- und Schwarztafeltemperaturüberwachung
Automatische UV-Dosis-Akkumulationsberechnung
Datenprotokollierung für Zertifizierungs-Rückverfolgbarkeit
Alle Schlüsselparameter werden kontinuierlich aufgezeichnet, um wiederholbare und überprüfbare Testergebnisse sicherzustellen.
PV-Prüflabore benötigen mehr als Umweltsimulation – sie benötigenrückverfolgbare, reproduzierbare und berichtsfertige Daten.
Die Sonnenklimaprüfkammern von LIB integrieren ein programmierbares Steuersystem, das Benutzern Folgendes ermöglicht:
Standardisierte Prüfabläufe festlegen
Echtzeit-Expositionsbedingungen überwachen
Vollständige Prüfberichte für IEC 61215-Dokumentation exportieren
Dies reduziert manuelle Bedienfehler erheblich und verbessert die Zertifizierungseffizienz.
Jedes Photovoltaik-Testprojekt hat einzigartige Anforderungen, einschließlich Modulgröße, Laborlayout und Prüfablauf.
LIB industry bietet nicht nur Ausrüstung, sondern auch vollständige Lebenszyklus-Unterstützung:
LIB Service |
Einzelheiten |
Garantie |
3 Jahre |
Technischer Support |
Lebenslang |
Installation |
Verfügbar |
Schulung |
Inbegriffen |
Sonderanfertigung |
Unterstützt |
Globales Servicenetz |
Verfügbar |
IEC 61215 MQT 10 ist eine entscheidende Qualifikationsprüfung, die die Beständigkeit von Photovoltaik-Modulen gegen Ultraviolettstrahlung bewertet, bevor sie zusätzlichen Umweltbelastungstests unterzogen werden. Die erfolgreiche Durchführung erfordert eine genaue Kontrolle der UV-Wellenlänge, der akkumulierten Dosis, der Modultemperatur und der Gleichmäßigkeit der Bestrahlungsstärke.
Eine dedizierte Sonnenklimaprüfkammer stellt sicher, dass diese Anforderungen erfüllt werden, und bietet gleichzeitig die für moderne PV-Qualifikationsprogramme notwendige Rückverfolgbarkeit und Reproduzierbarkeit. Für Hersteller, die zuverlässige und normenkonforme Prüflösungen suchen, bietet LIB Industry sowohl standardisierte als auch maßgeschneiderte Sonnenklimakammern, die speziell für Photovoltaik-Anwendungen ausgelegt sind.
Benötigen Sie eine individuelle Größe für Ihre PV-Module? Kontaktieren Sie noch heute die LIB-Ingenieure für ein kostenloses Angebot.
IEC 61215 MQT 10 bewertet die Auswirkungen von Ultraviolettstrahlung auf Photovoltaik-Module, bevor zusätzliche Umweltbelastungstests durchgeführt werden.
Der Test erfordert UV-Exposition von 280–400 nm, eine Gesamtdosis von 15 kWh/m², einen UVB-Anteil zwischen 3 % und 10 % und eine Modultemperatur von 60°C ±5°C.
Eine gleichmäßige Bestrahlungsstärke stellt sicher, dass alle Bereiche des Moduls die gleiche UV-Dosis erhalten, was die Testgenauigkeit und Reproduzierbarkeit verbessert.
Ja. LIB bietet maßgeschneiderte Kammerabmessungen, Probenhalterungen, UV-Systeme und Steuerungsfunktionen für verschiedene Photovoltaik-Prüfanforderungen.
LIB bietet Installation, Inbetriebnahme, Schulung, lebenslangen technischen Support und eine 3-jährige Garantie für alle Sonnenklimaprüfkammern.
