Wenn Sie Umwelttestgeräte für die Qualifizierung von Photovoltaik-Modulen (PV) beschaffen, sind Sie wahrscheinlich auf zwei sehr ähnlich klingende Bezeichnungen gestoßen:Solar Radiation Chamber and Xenon Test Chamber. Beide simulieren Sonnenlicht. Beide erscheinen in Spezifikationen für Bewitterungs- und Zuverlässigkeitstests. Und beide werden von Lieferanten so angeboten, als wären sie austauschbar.
Das sind sie nicht.
In diesem Leitfaden erläutern wir, wie sich eine Solar Radiation Chamber von einer Xenon Test Chamber unterscheidet, für welche Normen die jeweilige Kammer konzipiert ist — einschließlichIEC 61215 UV Preconditioning and Damp Heat testing— und wie Sie das richtige Gerät für Ihr Labor auswählen, egal ob Sie Modulzertifizierung oder Materialforschung auf F&E-Ebene betreiben.
Xenon Test Chambersverwenden eine Vollspektrum-Xenonbogenlampe, um natürliches Sonnenlicht genau nachzubilden, wodurch sie sich ideal eignen fürBewitterungsforschung auf Materialebene(Rückseitenfolien, Verkapselungsmaterialien, Beschichtungen) gemäß Normen wie ASTM G155 und ISO 4892.
Solar Radiation Chambers— die eine UV-Lichtquelle mit präziser Temperatur- und Feuchteregelung kombinieren — sind speziell konzipiert fürPV-Modul-Zertifizierungstestsgemäß IEC 61215 und decken sowohl den UV-Prekonditionierungstest als auch den Damp-Heat-Test in einer einzigen Kammer ab.
Wenn Sie ein Modul zertifizieren müssen, benötigen Sie eine Solar Radiation Chamber. Wenn Sie erforschen, wie ein bestimmtes Material über 20+ Jahre Feldexposition degradiert, ist eine Xenon Test Chamber das geeignetere Werkzeug.
IEC 61215 ist die international anerkannte Bauartqualifikationsnorm für kristalline Silizium-PV-Module. Zwei ihrer Prüfsequenzen sind direkt relevant für die Kammerauswahl:
Gesamt-UV-Bestrahlungsdosis:15 kWh/m²im UVA- + UVB-Bereich (280–400 nm)
UVB-Anteil:mindestens 5 kWh/m² (≈33 %)im Bereich 280–320 nm
Modultemperatur gehalten bei60 °C ± 5 °Cwährend der gesamten Bestrahlung
Zweck: Erkennung UV-empfindlicher Materialien (Verkapselung, Rückseitenfolie)vorThermische Zyklen und Feuchte-Frost-Prüfungen werden durchgeführt
85 °C / 85 % r.F., durchgeführt für1.000 Stunden
Der längste und anspruchsvollste Test in der IEC-61215-Sequenz
Zweck: Bewertung des Feuchteeintrags, der Degradation des Verkapselungsmaterials und der Korrosionsbeständigkeit
Keiner dieser Tests verlangt eine Vollspektrum-Xenonbogenquelle. Sie verlangenkontrollierte UV-Bestrahlungsstärke kombiniert mit präziser Temperatur- und Feuchteregelung— und genau das liefert eine Solar Radiation Chamber.
Merkmal |
Solar Radiation Chamber |
Xenon Test Chamber |
Lichtquelle |
UV-Lampe (UVA + UVB, gezielt) |
Xenonbogenlampe (Vollspektrum: UV + sichtbar + IR) |
Kernfunktion |
UV-Bestrahlung + Temperatur-/Feuchtewechsel |
Vollspektrum-Sonnensimulation |
Primärnorm |
IEC 61215 (UV Preconditioning, Damp Heat) |
ASTM G155, ISO 4892, SAE J2527 |
Typischer Anwendungsfall |
PV-Modul-Bauartqualifikation & Zertifizierung |
Material-Bewitterung / beschleunigte Alterung F&E |
Prüfumfang |
Ganzes Modul: UV + Damp Heat in einer Kammer |
Materialproben: Farbausbleichung, Kreidung, Festigkeitsverlust |
Wartungskosten der Lampe |
Niedriger (UV-Lampen sind einfacher und günstiger zu ersetzen) |
Höher (Xenonlampen + Filter erfordern häufigen, kostspieligen Austausch) |
| Am besten geeignet für | Labore, die obligatorische PV-Zertifizierungstests durchführen |
Labore, die die Dauerhaftigkeit von Verkapselungs-/Rückseitenfolienmaterialien erforschen |
 |
|
Ein Detail, das bei der Beschaffung oft übersehen wird: Eine richtig konstruierte Solar Radiation Chamber ist nicht einfach ein UV-Kasten — sie basiert auf einerTemperatur-Feuchte-Kammerplattform mit zusätzlichem UV-Modul. Das bedeutet, dass dieselbe Kammer in der Regel folgendes ausführen kann:
UV Preconditioning(UV-Lampe ein, 60 °C geregelte Temperatur)
Damp Heat testing(UV-Lampe aus, 85°C/85%r.F.-Wechsel)
Für Labore mit knappem Budget entfällt dadurch die Notwendigkeit, eine separate Damp-Heat-Kammer anzuschaffen — eine Maschine deckt zwei IEC-61215-Prüfsequenzen ab, statt zwei getrennte.
Bei der Auswahl einer Solar Radiation Chamber geht es nicht nur darum, „eine UV-Lampe plus eine Temperatur/Feuchte-Kammer“ auszuwählen.

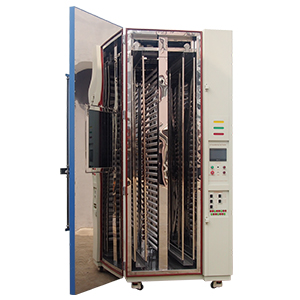

Die Lampenkalibrierung, die Kammergleichmäßigkeit und die Materialbeständigkeit haben direkten Einfluss darauf, ob Ihre Prüfdaten einer IEC-61215-Audit standhalten. Die Solar-Radiation-Chamber-Serie von LIB ist exakt auf die Anforderungen dieser Norm zugeschnitten:
UVA + UVB gezielte Lampenanordnung, spektral kalibriert, um die geforderte Gesamt-UV-Dosis von 15 kWh/m² zu liefern, wobei mindestens 33 % (5 kWh/m²) im UVB-Band (280–320 nm) liegen
Echtzeit-Überwachung und Regelung der Bestrahlungsstärke, damit die Leistung über lange Prüfzyklen nicht abdriftet — entscheidend für die präzise Erfüllung der genauen Dosisanforderung anstatt einer Näherung
Gleichmäßige Bestrahlungsverteilung über die gesamte Probenfläche, Vermeidung von Hotspots, die die Degradationsergebnisse über verschiedene Bereiche desselben Moduls verzerren könnten
±0,5 °C Temperaturgleichmäßigkeit, hält die Module bei den für die UV-Prekonditionierung geforderten 60 °C ± 5 °C
±2,5 % r.F. Feuchteregelung, erfüllt die für 1.000-Stunden-Damp-Heat-Prüfungen bei 85 °C/85 % r.F. erforderliche Präzision
Sanfte Rampenübergänge zwischen den Temperaturphasen zur Minimierung von Überschwingern und Reduzierung thermischer Spannungsartefakte in den Prüfdaten
Korrosionsbeständiger SUS304-Edelstahl-Innenraum, gebaut, um lang anhaltender hoher Feuchtebelastung standzuhalten, ohne die Prüfgenauigkeit über wiederholte 1.000-Stunden-Zyklen zu verschlechtern
Verstärkte Türdichtungen und Isolierung, ausgelegt für Langzeit-Dauerläufe im unbeaufsichtigten Betrieb
Vollformat-Probenhaltermit vertikaler Montage, dimensioniert für Standard-PV-Module ohne Bestrahlungsabschattung zwischen den Einheiten und konfigurierbar für die Prüfung mehrerer Module pro Durchlauf
Wechseln zwischenUV Preconditioning-Modus(UV-Lampe ein, temperaturgeregelt) undDamp Heat-Modus(UV aus, Temperatur + Feuchtewechsel) innerhalb derselben Kammer — kein Umlagern der Module zwischen verschiedenen Maschinen erforderlich
Digitale Datenaufzeichnung für Temperatur, Feuchte und Bestrahlungsstärke während des gesamten Tests, Erstellung nachvollziehbarer Aufzeichnungen für Zertifizierungsaudits und OEM-Qualifikationsprüfungen
3 Jahre Garantie und lebenslanger Service
Installation vor Ort, Inbetriebnahme und Kalibrierung
Technikerschulung für das Laborpersonal, das Zertifizierungstestsequenzen durchführt
Vorbeugende Wartung und langfristige Kalibrierunterstützung, um Bestrahlungsstärke und Klimatisierung Jahr für Jahr innerhalb der Spezifikation zu halten
|
Walk-In Solar Radiation Chamber Hochvolumenlabore, die mehrere große Module gleichzeitig testen |
Labore, die bereits über UV-Ausrüstung verfügen und eine dedizierte 85°C/85%r.F.-Kammer benötigen |
Eigenständige UV-Alterungstests für Beschichtungen, Kunststoffe und PV-Rückseitenfolien-/Verkapselungsmaterialien ohne vollständige Temperatur-/Feuchtewechsel |
Vollspektrum-Bewitterungsforschung für PV-Rückseitenfolien, Verkapselungsmaterialien und Anschlussdosenmaterialien, ausgerichtet nach ASTM G155 / ISO 4892 |
 |
 |
Kunde:BYD
Herausforderung:Benötigte die Durchführung der IEC-61215-UV-Prekonditionierungs- und Damp-Heat-Sequenzen für die Modulzertifizierung, ohne die Kammeranschaffungen zu verdoppeln.
Lösung:Installierte eine LIB Solar Radiation Chamber, die für Tests ganzer Module konfiguriert war, mit Schulung des Technikers vor Ort und Kalibrierunterstützung.
Erfordert die IEC-61215-UV-Prekonditionierung eine Xenonlampe oder eine UV-Lampe?
Die IEC-61215-UV-Prekonditionierung spezifiziert die UV-Bestrahlungsstärke im UVA- + UVB-Bereich mit einem Mindest-UVB-Anteil — dies wird durch UV-Lampen geliefert, nicht durch eine Vollspektrum-Xenonbogenquelle.
Kann eine Kammer sowohl die UV-Prekonditionierung als auch den Damp-Heat-Test durchführen?
Ja. Eine richtig konfigurierte Solar Radiation Chamber kombiniert ein UV-Lampensystem mit Temperatur-/Feuchteregelung und ermöglicht so die Durchführung beider IEC-61215-Prüfsequenzen in derselben Kammer.
Was ist der Hauptunterschied zwischen einer Solar Radiation Chamber und einer Xenon Test Chamber?
Eine Solar Radiation Chamber zielt auf UV-Bestrahlung plus Temperatur-/Feuchteregelung für die PV-Modulzertifizierung (IEC 61215) ab. Eine Xenon Test Chamber repliziert das gesamte Sonnenspektrum für die Materialbewitterungsforschung (ASTM G155, ISO 4892).
Wie lange dauert der IEC-61215-UV-Prekonditionierungstest?
Das Modul muss eine Gesamt-UV-Bestrahlung von 15 kWh/m² erhalten, davon mindestens 5 kWh/m² im UVB-Bereich, bei einer Haltungstemperatur von 60 °C ± 5 °C. Die tatsächliche Dauer hängt von der Bestrahlungsleistung der Kammer ab.
Welche Garantie und welchen Kundendienst bietet LIB mit seinen Solar Radiation Chambers?
LIB gewährt auf jede Solar Radiation Chamber eine3-Jahres-Garantie and lebenslanger technischer Service, die die Bestrahlungskalibrierung, die Wartung des Temperatur-/Feuchtesystems und die Ersatzteilversorgung abdeckt — damit Ihre Zertifizierungsdaten weit über den Erstkauf hinaus zuverlässig bleiben.
Kann LIB eine Komplettlösung für Tests über die Solar Radiation Chamber hinaus anbieten?Y
es. LIB bietet einkomplettes Sortiment an Umwelttestkammern— darunter Solar Radiation Chambers, Damp Heat Chambers, UV Test Chambers und Xenon Test Chambers — sowieKomplettservicedie Installation, Schulung von Technikern vor Ort und laufende Kalibrierung umfassen, sodass Labore ihren gesamten PV-Zertifizierungstestaufbau von einem einzigen Anbieter beziehen können.
Die Entscheidung zwischen einer Solar Radiation Chamber und einer Xenon Test Chamber läuft auf eine Frage hinaus: Zertifizieren Sie ein Modul oder erforschen Sie ein Material? Für die IEC-61215-Modulqualifizierung bietet eine Solar Radiation Chamber UV-Prekonditionierung und Damp-Heat-Tests auf einer einzigen, kosteneffizienten Plattform.
Kontaktieren Sie LIB noch heutefür ein individuelles Angebot, ein technisches Datenblatt oder eine auf die Zertifizierungsanforderungen Ihres Labors zugeschnittene Testlösung.
