Batteriemodule für Elektrofahrzeuge arbeiten in einer thermisch anspruchsvolleren Umgebung, als viele Käufer erwarten. Ein Akkupack kann mit einem eiskalten Morgenstart, schneller Ladehitze, sommerlichen Straßentemperaturen, Kühlplattenschwankungen, Lagerung in einem Container und einer langen Lebensdauer in einer versiegelten Fahrzeugplattform konfrontiert sein. Diese Veränderungen wirken sich nicht nur auf die Zellleistung aus. Sie belasten auch Schweißverbindungen, Stromschienen, Dichtungen, Klebstoffe, Isolierteile, Modulgehäuse, Sensoren und Steckverbinder.
Eine Temperaturwechselkammer bietet Batterieingenieuren eine kontrollierte Möglichkeit, diese heißen und kalten Bedingungen zu wiederholen, bevor ein Modul auf die Straße kommt. Für die thermische Prüfung von EV-Batterien hilft sie, frühe Ausfallanzeichen aufzudecken, die bei einer einzelnen Hochtemperatur- oder Tieftemperaturhaltung möglicherweise nicht auftreten. Eine gut ausgewählte Thermalkammer kann die Designvalidierung, die Eingangsmaterialprüfung, die Produktionsstichprobenprüfung und das thermische Stress-Screening für Batteriemodule unterstützen, die in Personenkraftwagen, Nutzfahrzeugen, Energiespeichersystemen und Leistungselektronikplattformen eingesetzt werden.
Feedback von unserem Kunden
Batteriemodule bestehen aus vielen Materialien mit unterschiedlichen Ausdehnungsraten. Aluminiumgehäuse, Kupfer-Stromschienen, Nickelfahnen, Kunststoffhalterungen, Vergussmassen, Dichtstoffe, Isolierfolien, PCB-Teile und Temperatursensoren reagieren alle unterschiedlich, wenn die Temperatur von unter dem Gefrierpunkt bis zu extremer Hitze wechselt. Über einen Zyklus hinweg mag die Veränderung gering erscheinen. Über Hunderte von Zyklen wird aus einer kleinen Bewegung eine mechanische Ermüdung.
Thermisches Stress-Screening ist nützlich, weil es Schwachstellen früher sichtbar macht. Eine Schweißnaht, die einen anfänglichen elektrischen Test besteht, kann nach wiederholter Temperaturwechselbelastung des Batteriemoduls einen höheren Widerstand aufweisen. Eine Dichtung, die bei Raumtemperatur stabil erscheint, kann bei niedrigen Temperaturen schrumpfen und bei hohen Temperaturen weich werden. Ein Steckverbinder kann Vibrationstests bestehen, aber versagen, wenn Hitzeausdehnung und -kontraktion hinzukommen.
Für EV-Batteriehersteller geht es bei dieser Art von Test nicht nur darum, eine Lab-anforderung zu erfüllen. Es geht darum, das Garantierisiko zu reduzieren und kleine Montageprobleme zu finden, bevor sie zu Feldausfällen werden.
Eine Temperaturwechselkammer ändert die Lufttemperatur um die Probe herum gemäß einem programmierten Profil. Der Test umfasst normalerweise einen Tiefsttemperaturpunkt, eine Haltezeit, einen kontrollierten Anstieg auf einen Hochtemperaturpunkt, eine weitere Haltezeit und dann eine Rückkehr zur tiefen Temperatur. Diese Abfolge wird für die erforderliche Anzahl von Zyklen wiederholt.
Bei der Temperaturwechselbelastung von Batteriemodulen muss die Kammer mehr leisten, als nur heiß oder kalt zu werden. Sie muss eine stabile Kontrolle aufrechterhalten, während die Probe selbst Wärme aufnimmt und abgibt. Ein schweres Modul, insbesondere eines mit Metallkühlplatten oder dichten Zellgruppen, hat eine größere thermische Masse als kleine elektronische Bauteile. Das bedeutet, dass die Kammer genügend Heiz- und Kühlleistung benötigt, um die erforderliche Rampenrate ohne große Überschwinger einzuhalten.

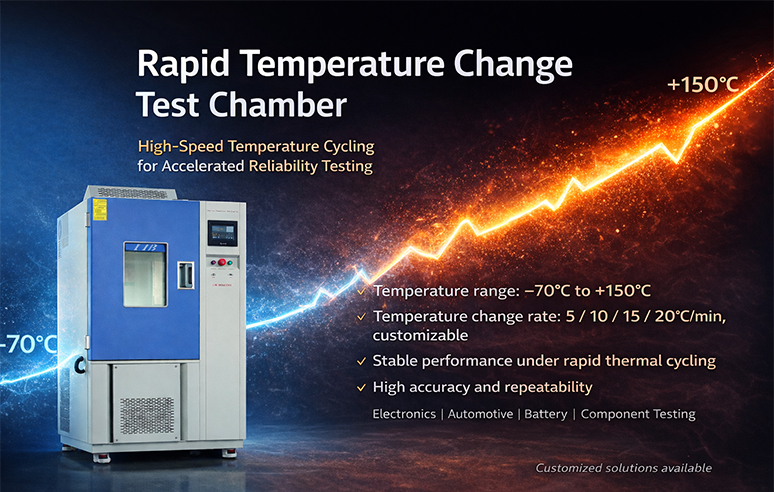

LIB Temperaturwechselkammern unterstützen Konfigurationen mit Temperaturbereichen von -20 °C, -40 °C oder -70 °C bis +150 °C. Dies macht die Ausrüstung geeignet für Kältelagertests, Hochtemperaturalterung, schnelle thermische Wechselbelastung und Umweltstress-Screening. Heiz- und Kühlraten können 10 °C/min erreichen, 15 °C/min sind für schnellere Profile je nach Konfiguration verfügbar. Für die thermische Prüfung von EV-Batterien sind diese Werte wichtig, denn langsame und instabile Übergänge können Stressbedingungen übersehen, die bei schnellen realen Temperaturänderungen auftreten.
Ein gutes Testprofil beginnt mit einem klaren Zweck. F&E-Teams möchten möglicherweise zwei Modullayouts vergleichen. Ein Qualitätsteam möchte Produktionsmuster prüfen. Ein Testlabor muss möglicherweise kundenspezifischen Bedingungen folgen. Dieselbe Batterietestkammer kann jeden Fall unterstützen, aber das Zyklusprofil, die Messpunkte und die Akzeptanzkriterien sollten unterschiedlich sein.
Bevor ein Batteriemodul in die Kammer geladen wird, sollte das Testteam definieren, was der Test offenbaren soll. Übliche Ziele sind die Überprüfung der Schweißnahtstabilität, des Stromschienen-Widerstands, der Isolationszuverlässigkeit, der Sensordrift, des Dichtungsverhaltens oder der Modulfunktion nach thermischen Zyklen.
Bei einem neuen Moduldesign kann der Test mit mehr Sensoren und einer längeren Zyklenanzahl durchgeführt werden. Bei der Produktionsstichprobenprüfung liegt der Fokus oft auf Wiederholbarkeit, schneller Handhabung und klaren Bestehen/Nichtbestehen-Kriterien.
Der Temperaturbereich sollte die Anwendung, die Versandroute und die Kundenanforderung widerspiegeln. Ein üblicher Test für EV-Batteriemodule kann Tiefstwerte wie -40 °C und Höchstwerte zwischen +85 °C und +105 °C verwenden, abhängig vom Modulort und Testzweck. Für ein strengeres Screening bietet eine größere Kammerkapazität bis zu +150 °C Spielraum für spezielle Material-, Klebstoff- und Komponentenprüfungen.
Wenn Transportsicherheitsanforderungen betroffen sind, wird oft der thermische Test UN 38.3 T.2 für Lithiumzellen und -batterien diskutiert. Dessen thermischer Zyklus verwendet 72 ± 2 °C für mindestens 6 Stunden, gefolgt von -40 ± 2 °C für mindestens 6 Stunden, mit einem maximalen Übergangsintervall von 30 Minuten zwischen den Temperaturextremen. Die Abfolge wird für 10 Zyklen wiederholt, dann wird die Probe für 24 Stunden bei 20 ± 5 °C gelagert. Große Batterien können je nach anwendbarer Testauslegung und Probengröße längere Haltezeiten erfordern, üblicherweise 12 Stunden. Dies unterscheidet sich von einem allgemeinen technischen Temperaturwechseltest, zeigt aber, warum Kammmerstabilität und Haltezeitkontrolle wichtig sind.
Die Rampenrate verändert das Stressniveau. Ein Profil mit 1 °C/min kommt einer langsamen Umweltveränderung näher. Ein Profil mit 5 °C/min, 10 °C/min oder 15 °C/min ist besser geeignet für schnelle thermische Wechselbelastung oder beschleunigtes Screening. Die Haltezeit muss lang genug sein, damit die Kerntemperatur des Batteriemoduls sich dem Ziel annähert, nicht nur die Kammerluft.
Die Zyklenanzahl hängt vom Ziel ab. Ein früher Designvergleich kann 20 bis 50 Zyklen verwenden. Die Zuverlässigkeitsvalidierung kann mehr Zyklen erfordern, insbesondere wenn der Test mit elektrischen Prüfungen vor, während und nach der Zyklierung kombiniert wird.
Die besten Temperaturwechseltests für Batteriemodule sammeln mehr als nur die Kammertemperatur. Nützliche Messungen umfassen Modulspannung, Zellgruppenspannung, Oberflächentemperatur, BMS-Sensorwerte, Isolationswiderstand, Steckverbinderwiderstand und sichtbare Verformung.
Ein Kabeldurchlass hilft Ingenieuren, externe Leitungen zu verlegen, ohne die Tür zu öffnen. Die LIB Temperaturwechselkammer enthält ein standardmäßiges Testloch von Φ50 mm für externe Kabel- oder Stromversorgungsanschlüsse, was eine Echtzeit-Überwachung der Probenleistung ermöglicht, während die Kammer kontrolliert bleibt.
Eine Thermalkammer ist oft dann am wertvollsten, wenn die Probe noch „funktioniert", aber frühe Warnsignale zeigt. Diese Signale helfen Teams, ein Design oder einen Prozess zu reparieren, bevor das Problem teuer wird.
Geschweißte Verbindungen und Stromschienen führen in einem kompakten Raum hohe Ströme. Wiederholtes Erhitzen und Abkühlen kann winzige Bewegungen an der Verbindungsschnittstelle erzeugen. Nach der Zyklierung kann eine schwache Schweißnaht einen erhöhten Widerstand, lokale Erwärmung oder sichtbare Risse aufweisen. In einem Hochstrommodul ist dies kein kleines Problem. Eine schlechte Verbindung kann zu einer Wärmequelle werden und die langfristige Packzuverlässigkeit verringern.
Dichtungen und Isoliermaterialien sind wiederholter Ausdehnung und Kontraktion ausgesetzt. Niedrige Temperaturen können einige Polymere verhärten, während hohe Temperaturen sie erweichen oder die Alterung beschleunigen können. Modulgehäuse können auch Verzug zeigen, wenn Materialstärke, Befestigungspunkte oder innere Spannungen nicht gut ausbalanciert sind.
Eine Batterietestkammer hilft aufzuzeigen, ob das Modul nach wiederholter Einwirkung von Hoch- und Tieftemperaturzyklen die Isolationsleistung, Dichtungsqualität und mechanische Ausrichtung beibehält.
BMS-Messwerte müssen bei wechselnden Temperaturen zuverlässig bleiben. Ein Temperatursensor, der nach wiederholter Zyklierung driftet, kann die Thermomanagement-Logik beeinträchtigen. Steckverbinder können sich auch lockern oder intermittierenden Kontakt zeigen, wenn Kunststoffe, Anschlüsse und Drähte sich unterschiedlich ausdehnen.
Für die thermische Prüfung von EV-Batterien sind diese Ausfälle oft wichtiger als sichtbare Schäden. Ein Modul kann von außen unverändert aussehen, aber dennoch instabiles elektrisches Verhalten zeigen.
