Die MIL-STD-810-Staubprüfkammer von LIB Industry simuliert eine Staubumgebung gemäß dem US-Militärstandard, um die Abdichtung, Staubresistenz und Zuverlässigkeit elektronischer Komponenten zu bewerten. Staub und Sand werden mit hohen Windgeschwindigkeiten von 1,5–8,9 m/s bzw. 18,0–29,0 m/s geblasen, und diese Staubumgebung ist anspruchsvoller als die einer Standard-Staubkammer.
Modell: DIM-1000
Norm: MIL-STD-810G
Die MIL STD 810 Prüfkammer ist aus SUS304 gefertigt, das dem Aufprall von Sand und Staub unter hoher Windgeschwindigkeit lange standhält und Abnutzung widersteht, wodurch die Lebensdauer des Geräts gewährleistet wird. Doppelte Gummidichtung verhindert Sand- und Staubaustritt.
Genaue Prüfparametersteuerung: Der Arbeitsraum ist mit Temperatursonde, Windgeschwindigkeitssonde und Konzentrationssonde ausgestattet, die genaue Daten und rechtzeitige Rückmeldung an die Steuerung gewährleisten.
Wasserkreislauf-Kühlsystem: Der bei hoher Windgeschwindigkeit im Arbeitsraum und im Rohr fliegende Sand und die Reibung an der Rohrinnenwand erzeugen hohe Hitze. Außen am Rohr sind drei Wassertanks für die Wasserzirkulation angeordnet, und ein Wassermantel umgibt die Außenwand des Windgeschwindigkeitsrohrs, um es zu kühlen.

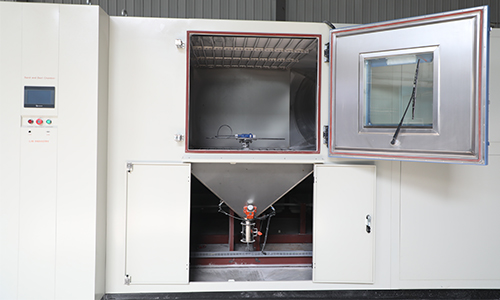

Staubzirkulation: Der Boden der Prüfkammer ist trichterförmig, und der auf den Boden fallende Staub wird vom Sammelanschluss durch ein Sieb gesammelt und gefiltert und dann erneut vom Gebläse angesaugt und hochgehoben, um das wiederholte Recycling von Sand und Staub zu realisieren.
Modell |
DIM-1000 |
Innenabmessungen |
1000*1000*1000mm T*B*H |
Außenabmessungen |
3000*6100*2200mm T*B*H |
Innenvolumen |
1000L |
Staubeinblasung | |
Luftgeschwindigkeit |
1,5 -8,9m/s |
Staubkonzentration |
10,7±7g/ m³ |
Staubpartikel |
＜ 150μm |
Sandeinblasung | |
Luftgeschwindigkeit |
18,0 -29,0m/s |
Sandkonzentration |
0,18+0,2g/m³; 1,1+0,3g/m³; 2,2+0,5g/m³ |
Sandpartikel |
149μm - 600μm, 600μm - 850μm |
Steuerung |
Programmierbarer Farb-LCD-Touchscreen-Controller, Ethernet-Anschluss |
Prüfplattformdurchmesser |
600mm |
Türverriegelung |
Elektromagnetische Verriegelung |
Drehzahl der Prüfplattform |
1-7 U/min |
Staubdetektor |
Integrierter Staubdetektor |
Außenmaterial |
A3-Stahlblech mit Schutzbeschichtung |
Innenmaterial |
SUS304 Edelstahl |
Norm |
MIL-STD- 810 |
Der Radialventilator① wird von der Pumpenscheibe⑤ angetrieben; dann treibt der Lagerbock den Ventilator an, und der Sand wird von der linken Seite des Ventilators in den Arbeitsraum geblasen.
Der Staubeinlass⑥ ist unten mit einer einfachen Leiter ausgestattet, damit das Personal den Staub bequem einfüllen kann. Ein Vibrationsmotor verhindert das Verklumpen des Sands. Ein Staubschrittmotor steuert den Staubeintrag.
Unter dem Arbeitsraum② befinden sich zwei Trichter, die jeweils mit Heizrohren ausgestattet sind, um den Staub trocken zu halten, und mit Vibrationsmotoren, um ein Verklumpen zu verhindern.
Der verbleibende Staub kann nach der Prüfung über die Staubrückführungsöffnung⑦ aus dem Arbeitsraum entfernt werden.
Die rechte Seite des Arbeitsraums ist mit einer Temperatursonde und einem Heizrohr③ ausgestattet, um die Temperatur im Arbeitsraum zu halten.
Der Wassertank④ speichert Wasser und ist an der Rohrkühlung und Wasserzirkulation beteiligt.
