Wie verbessert eine Temperaturwechselkammer nach JESD22-A104 die Zuverlässigkeit von Kfz-Steuergeräten?

Jul 17 2026

Table of Content [Hide]

Automobil-Steuergeräte fallen selten aus, weil eine Komponente einfach zu heiß oder zu kalt wird. Die größere Herausforderung ist der wiederholte Temperaturwechsel. Kaltstarts, Motorraumhitze, Ladezyklen, Leistungswechsel und Umgebungsschwankungen verursachen eine kontinuierliche Ausdehnung und Kontraktion zwischen den verschiedenen Materialien in einem Steuergerät.

Lötstellen, Leiterplattenlaminate, Halbleitergehäuse, Steckverbinder und Gehäuse haben jeweils unterschiedliche Wärmeausdehnungskoeffizienten (CTE). Nach Tausenden von Zyklen kann die angesammelte mechanische Spannung zu Lötstellenermüdung, intermittierenden elektrischen Fehlern, Kommunikationsfehlern oder vollständigem Ausfall führen.

EineJESD22-A104 Temperature Cycling Chamberbildet diese Belastung unter kontrollierten Bedingungen nach und hilft Herstellern, Zuverlässigkeitsrisiken vor der Fahrzeugvalidierung und Serienproduktion zu erkennen. Dies erfordert eine genaue Temperaturregelung, stabile Zyklenleistung, ausreichende Wärmelastkapazität und die Möglichkeit, bestromte Steuergeräte während des Tests zu überwachen.

Nicht sicher, welche Kammerkonfiguration zu Ihrem Steuergeräteprogramm passt?Sprechen Sie mit einem LIB-Testingenieur— wir helfen Ihnen, Temperaturbereich, Wärmelast und Kabelschnittstellen kostenlos auf Ihren Qualifikationsplan abzustimmen.

Was ist eine JESD22-A104 Temperaturwechselkammer?

Eine JESD22-A104 Temperaturwechselkammer ist eine Umweltprüfkammer, die entwickelt wurde, um elektronische Komponenten und Baugruppen unter wiederholter hoher und niedriger Temperatur zu prüfen.

Die von JEDEC entwickelte Norm JESD22-A104 konzentriert sich auf Temperaturwechselprüfungen für Halbleiterbauelemente, Gehäuse und Lötverbindungen. In Automobilanwendungen wird die Methode häufig verwendet für:

Automobil-Steuergeräte
Leiterplattenbaugruppen
Elektronische Steuermodule
Halbleitergehäuse
Bewertung der Zuverlässigkeit von Lötverbindungen

Im Gegensatz zu einfachen Temperaturlagerungsprüfungen erzeugt das Temperaturwechseln mechanische Spannungen, indem die Temperatur wiederholt zwischen definierten Extremen geändert wird. Dies deckt verborgene Schwachstellen auf, die bei normalen Funktionstests möglicherweise nicht auftreten.

Beispielsweise kann ein Steuergerät eine Raumtemperaturprüfung bestehen, aber bei wiederholtem Temperaturwechseln intermittierende CAN-Kommunikationsfehler entwickeln. JESD22-A104-Tests helfen, diese Bedingungen zu reproduzieren und Ausfälle mit temperaturbedingten Spannungen in Verbindung zu bringen.

Warum Automobil-Steuergeräte Temperaturwechseltests benötigen

Moderne Automobilelektronik kombiniert mehrere Materialien mit unterschiedlichen Wärmeausdehnungseigenschaften, darunter:

Kupferleiterbahnen
FR-4-Leiterplattenmaterialien
Silizium-Halbleitergehäuse
Lötlegierungen
Aluminiumgehäuse
Polymerdichtungen und -klebstoffe

Wenn sich die Temperatur wiederholt ändert, dehnen sich diese Materialien unterschiedlich schnell aus und ziehen sich zusammen. Die resultierende mechanische Spannung konzentriert sich auf empfindliche Bereiche wie Lötstellen, BGA-Ecken, Steckerstifte und Bauteilbefestigungspunkte.

Beispielsweise kann ein in der Nähe eines Motors eingebautes Steuergerät Folgendem ausgesetzt sein:

Kaltstarts bei niedrigen Temperaturen im Winter
Hochtemperaturbetrieb in der Nähe des Motors
Schnelle Temperaturänderungen während des Fahrzeugbetriebs
Von der Leistungselektronik erzeugte Wärme

Elektrofahrzeuge schaffen zusätzliche thermische Herausforderungen. Batteriesteuergeräte, Motorsteuergeräte und Energiemanagementsysteme sind Wärme ausgesetzt, die durch Schaltverluste, Ladezyklen und Kühlsystemänderungen erzeugt wird.

Temperaturwechseltests helfen, Folgendes zu erkennen:

Ermüdung von Lötstellen
BGA-Rissbildung
Platinendelamination
Zunahme des Kontaktwiderstands von Steckverbindern
Beschädigung von Halbleitergehäusen
Verformung von Gehäuse und Dichtungen

Viele Steuergeräteausfälle sind intermittierend und nicht dauerhaft. Ein Riss kann sich nur bei niedriger oder hoher Temperatur öffnen und zu kurzen Kommunikationsunterbrechungen, Steuergeräte-Resets oder Diagnosefehlercodes führen. Temperaturwechseltests machen diese Ausfälle reproduzierbar und messbar.

Anforderungen an den JESD22-A104-Temperaturwechseltest

JESD22-A104 bewertet elektronische Komponenten durch wiederholte Temperaturwechsel in einer gasförmigen Umgebung. Das Testprofil wird durch mehrere kritische Parameter bestimmt:

Tiefe Temperatur (Tmin)
Hohe Temperatur (Tmax)
Haltezeit
Temperatur-Änderungsrate
Anzahl der Zyklen
Probe-Temperatur (nicht Kammerlufttemperatur)

Die tatsächlicheProduktTemperatur ist wichtiger als die Kammerlufttemperatur. Ein ordnungsgemäß ausgelegter Test erfordert die Überprüfung mit Thermoelementen, die an der Probe selbst angebracht sind, und nicht nur mit dem Kammerfühler.

Häufige Temperaturbedingungen nach JESD22-A104.01:

Bedingung	Tiefe Temperatur	Hohe Temperatur
A	-55°C	+85°C
B	-55°C	+125°C
C	-65°C	+150°C
G	-40°C	+125°C
H	-55°C	+150°C
M	-40°C	+150°C

Für die Prüfung der Zuverlässigkeit von Lötverbindungen umfassen übliche Vorgehensweisen:

Kontrollierte Änderungsraten, typischerweise ≤15°C/min (10–14°C/min bevorzugt)
Halte-Modi 1–4, erfordern eine Mindesthaltedauer von 1/5/10/15 Minuten an jedem Extrem
1–2 Zyklen pro Stunde für Lötarbeiten, wobei Zykluszeiten unter 30 Minuten im Allgemeinen vermieden werden
Genaue Überwachung der Probentemperatur, nicht nur der Kammerluft
Beladungstransfer in Doppelkammer in weniger als einer Minute abgeschlossen

Die gewählte Bedingung sollte der tatsächlichen Automobilanwendung und dem maßgeblichen Qualifikationsdokument entsprechen (JESD22-A104, AEC-Q100/Q200, ISO 16750-4 oder der eigenen Spezifikation des OEM auf Basis von LV 124). Ein härteres Profil bedeutet nicht immer einen besseren Test – übermäßige Belastung kann zu Ausfällen führen, die im realen Fahrzeugeinsatz nie auftreten, und Zeit mit der Verfolgung eines Nicht-Problems verschwenden.

Durchführung von Temperaturwechseltests an Automobil-Steuergeräten

Ein zuverlässiger Temperaturwechseltest für Steuergeräte sollte um die Produktanwendung, die Einbauumgebung und die erwarteten Ausfallmechanismen herum gestaltet werden. Ein generisches Temperaturprofil stellt die realen Fahrzeugbedingungen möglicherweise nicht genau dar.

Schritt 1 – Festlegung des Temperaturwechselprofils

Vor dem Test sollten Ingenieure Folgendes bestimmen:

Minimale und maximale Temperatur
Anzahl der Zyklen
Temperatur-Änderungsrate
Haltezeit
Bestromter oder nicht bestromter Testzustand
Anforderungen an die elektrische Überwachung

Zur Qualifikation von Automobil-Steuergeräten werden üblicherweise Profile wie -40°C bis +125°C verwendet, aber die richtige Bedingung hängt vom Einbauort im Fahrzeug, dem Komponententyp und den OEM-Anforderungen ab. Ein Antriebsstrang-Steuergerät, ein Batteriemanagementsystem und ein Kabinenelektronikmodul können jeweils unterschiedliche Bedingungen erfordern, da ihre Betriebsumgebungen unterschiedlich sind.

Schritt 2 – Installation der Steuergeräteproben und Temperatursensoren

Das Steuergerät sollte mit Vorrichtungen eingebaut werden, die eine ausreichende Luftzirkulation um die Probe ermöglichen. Temperatursensoren sollten an kritischen Stellen angebracht werden, wie zum Beispiel:

Prozessorgehäuse
Leistungsbauelemente
Zentrale Bereiche der Leiterplatte
Steckverbinderbereiche

Ein in einer leeren Kammer gemessenes Temperaturprofil repräsentiert nicht den tatsächlichen Zustand eines Tests mit beladenem Steuergerät – überprüfen Sie immer mit eingebauten echten Vorrichtungen, Kabeln und Probemasse.

Schritt 3 – Überwachung der elektrischen Leistung während des Tests

Viele Tests an Automobil-Steuergeräten erfordern einen bestromten Betrieb während des Temperaturwechsels. Die typische Überwachung umfasst:

Versorgungsstrom
CAN- / LIN- / Ethernet-Kommunikation
Ausgangssignale
Reset-Ereignisse
Widerstandsänderungen

Eine geeignete Kammer sollte abgedichtete Kabeldurchführungen bieten, um externe Überwachungsgeräte anzuschließen, ohne die Dichtleistung der Kammer zu beeinträchtigen. Zeichnen Sie Kammerluft- und Produkttemperatur getrennt auf – ein belastetes Steuergerät kann dem Luftmesswert um mehrere Minuten nachlaufen.

Schritt 4 – Analyse der Ausfälle nach dem Zyklieren

Nach Abschluss des Tests bewerten Ingenieure, ob das Steuergerät die funktionalen und strukturellen Anforderungen erfüllt. Die Fehleranalyse kann Folgendes umfassen:

Sichtprüfung
Röntgeninspektion
Querschnitts- / Farb- und Abhebeanalyse
Vergleich der elektrischen Leistung
Lötstellenuntersuchung

Der Abschlussbericht sollte das Testprofil, die Probentemperaturdaten, die Zyklenanzahl, die Ergebnisse der elektrischen Überwachung und die Ausfallbedingungen enthalten. Dies macht das Temperaturwechseln von einer einfachen Umweltexposition zu einer aussagekräftigen Zuverlässigkeitsbewertung.

So wählen Sie eine Temperaturwechselkammer für Steuergerätetests aus

Die Auswahl einer JESD22-A104-Kammer erfordert mehr als die Überprüfung eines Temperaturbereichs in einem Datenblatt. Die Kammer muss zur Steuergerätegröße, Leistungsaufnahme, dem Testprofil und den Überwachungsanforderungen passen.

Temperaturbereich und Zyklierfähigkeit— Automobilelektronik benötigt üblicherweise -40°C bis +125°C, -40°C bis +150°C oder für extreme Umgebungen bis zu -70°C. Die Kammer sollte beide Extremwerte stabil halten und gleichzeitig die in der Norm festgelegte Übergangsrate steuern.

Wärmelastkapazität für Tests mit bestromten Steuergeräten— Bestromte Steuergeräte erzeugen zusätzliche Wärme in der Kammer. Berücksichtigen Sie die Anzahl der gleichzeitig getesteten Steuergeräte, die Betriebsleistung der Steuergeräte, die Wärmeaufnahme der Vorrichtungen und die Kabel-/Überwachungsgeräte. Eine Kammer mit unzureichender Wärmelastfähigkeit kann den Lufttemperatur-Sollwert erreichen, bringt jedoch dieProbeauf die erforderliche Temperatur.

Kammergröße und Luftstrom-Design— Der Arbeitsraum benötigt Platz für Steuergeräteproben, Vorrichtungen, Sensoren und Kabelverbindungen. Mehr Volumen ist nicht automatisch besser – die gleichmäßige Luftzirkulation um die Probe ist wichtiger als die reine Kapazität.

Elektrische Durchführungen und Datenüberwachung— Eine geeignete Kammer sollte Durchführungen für CAN, LIN, Ethernet, Thermoelemente und Widerstandsmessungen unterstützen, damit Ingenieure das Verhalten des Steuergeräts über Tausende von Zyklen kontinuierlich überwachen können.

Vergleichen Sie immer noch Kammerdatenblätter verschiedener Anbieter?Senden Sie uns Ihre Steuergeräteabmessungen, Leistungsaufnahme und die Zielnormund wir empfehlen eine Konfiguration – unverbindlich.

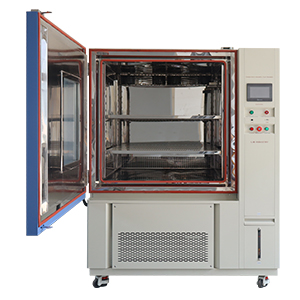

LIB JESD22-A104 Temperaturwechselkammer für Automobilelektronik

Xi'an LIB Environmental Simulation Industry entwickelt und produziert seit 2009 Umweltprüfkammern. Die Geräte sind in Labors für Automobilelektronik, Halbleiter und Leiterplattenzuverlässigkeit im Einsatz. LIB-Kammern für Steuergerätetests lassen sich hinsichtlich Temperaturbereich, Kammergröße, Wärmelast, Kabeldurchführungen und Überwachungssystemen konfigurieren und unterstützen:

Temperaturwechseltests nach JESD22-A104
Validierung der Zuverlässigkeit von Automobil-Steuergeräten
Qualifikation elektronischer Komponenten
Thermische Stressprüfung von Leiterplatten
Bewertung der Umgebungsbeständigkeit

Technische Daten:

Parameter	Spezifikation
Temperaturbereich	-20°C bis +150°C / -40°C bis +150°C / -70°C bis +150°C
Heiz- und Kühlrate	10°C/min Standard; 15°C/min Konfiguration verfügbar
Temperaturschwankung	±0.5°C
Temperaturabweichung	±2.0°C
Arbeitsraumkapazität	100 L – 1,000 L
Nennwärmelast	1,000 W
Steuerung	Programmierbarer Touchscreen
Kommunikation	Ethernet / USB
Innenmaterial	Edelstahl SUS304
Kältesystem	Mechanisches Kompressionssystem
Maximaler Geräuschpegel	65 dBA


Robuster Arbeitsraum	Kabeldurchführung	Rom

Ausgelegt für langfristige Zuverlässigkeitsprogramme

Automobile Zuverlässigkeitstests umfassen oft Hunderte oder Tausende von Zyklen über Wochen kontinuierlichen Betriebs. LIB-Kammern sind für stabile Langzeitzyklen mit programmierbaren Profilen, automatischem Zyklenbetrieb, Datenaufzeichnung, Umluftgebläse und kundenspezifischen Prüfvorrichtungen gebaut. Für Tests mit bestromten Steuergeräten ermöglichen abgedichtete Kabeldurchführungen den Anschluss externer Überwachungssysteme, ohne die Kammerleistung zu beeinträchtigen.

Maßgeschneiderte Lösungen für Automobiltests

Unterschiedliche Automobilkomponenten benötigen unterschiedliche Testaufbauten. LIB passt Kammern basierend auf Steuergeräteabmessungen, Probenanzahl, Wärmeentwicklung, Kabelschnittstellen, Vorrichtungsdesign und speziellen Temperaturprofilen an – damit Sie Ihren Testplan nicht an eine starre Standardkammer anpassen müssen.

Fordern Sie ein individuelles Angebot an → Teilen Sie uns Ihren Steuergerätetyp, die Zielnorm (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) und die Probenanzahl mit, und unsere Ingenieure werden innerhalb von 1 Werktag eine Kammerkonfiguration vorschlagen.

Häufig gestellte Fragen

Wofür wird eine JESD22-A104 Temperaturwechselkammer verwendet?Es wird verwendet, um Komponenten, Leiterplattenbaugruppen, Lötstellen und automobilelektronische Systeme unter wiederholten hohen und niedrigen Temperaturwechseln zu bewerten, um thermische Ermüdungsausfälle vor der Fahrzeugvalidierung zu identifizieren.

Wie unterscheidet sich Temperaturwechseln von Thermoschocktests?Temperaturwechseln steuert Übergangsraten und Haltezeiten, um wiederholte Umgebungsänderungen zu simulieren. Beim Thermoschock werden wesentlich schnellere Übergänge zwischen den Zonen verwendet, was stärkere Temperaturgradienten und einen anderen Ausfallmechanismus erzeugt.

Können Steuergerätetests im bestromten Zustand durchgeführt werden?Ja. Das Temperaturwechseln mit bestromten Steuergeräten kann CAN-, LIN- und Ethernet-Kommunikation, Stromaufnahme, Ausgänge und Reset-Ereignisse überwachen, sofern die Kammer über abgedichtete Kabelzugänge und geeignete Sicherheitssteuerungen verfügt.

Wie wähle ich die richtige Temperaturwechselkammer aus?Berücksichtigen Sie Steuergerätegröße, Probenanzahl, Wärmeerzeugung, erforderlichen Temperaturbereich, Zyklenanzahl, elektrische Überwachungsanforderungen und die geltende Norm.

Welche Garantie bietet LIB für seine Temperaturwechselkammern?Jede LIB-Kammer, einschließlich JESD22-A104-Konfigurationen für Automobil-Steuergerätetests, wird mit einer standardmäßigen 36-monatigen (3-jährigen) Garantie geliefert, die das Kühlsystem, die Steuerung und die Kernkomponenten abdeckt – weit über die bei vielen Wettbewerbern übliche 12-monatige Garantie hinaus, was das Vertrauen in die Haltbarkeit des SUS304-Prüfraums und des mechanischen Kompressionssystems widerspiegelt.

Stellt LIB nur Temperaturwechselkammern her?Nein. Neben JESD22-A104 Temperaturwechselkammern stellt LIB eine vollständige Palette an Umweltprüfgeräten her, darunter Temperatur- und Feuchtekammern, Thermoschockkammern, Vibrationsprüfsysteme, Höhen-/Unterdruckkammern und Salzsprüh-/Korrosionsprüfkammern – so können Hersteller von Automobilelektronik ein komplettes Zuverlässigkeitsprüflabor aus einer Hand beziehen.

Bereit, Ihr Steuergerät zu testen?

Senden Sie uns Ihre Steuergeräteabmessungen, den Zieltemperaturbereich, die Zyklenanzahl und die Qualifikationsnorm (JESD22-A104, AEC-Q100, ISO 16750-4 oder LV 124), und die Ingenieure von LIB werden eine Kammer konfiguration und ein Angebot vorschlagen – in der Regel innerhalb von 1 Werktag.

[Angebot anfordern] | [Mit einem Ingenieur sprechen] | [Kammerdatenblatt herunterladen]
