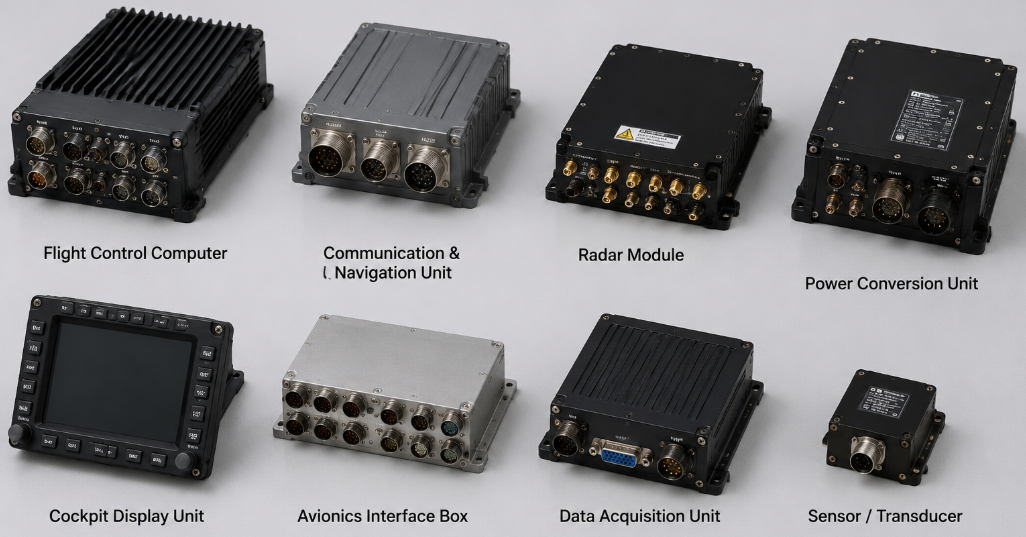

Wenn Sie einSchnelltemperaturwechselkammer für die Luft- und Raumfahrtfür die Prüfung von bestromter Avionikauswählen, sind Temperaturbereich und Kammervolumen nur die grundlegenden Überlegungen. Moderne Avioniksysteme, einschließlich Flugcomputern, Kommunikationsmodulen, Radareinheiten und Leistungssteuergeräten, erzeugen im Betrieb Wärme. Daher muss die Kammer extreme Temperaturumgebungen simulieren und gleichzeitig Wärme von unter Spannung stehenden Prüflingen abführen und die geforderte Temperaturänderungsrate aufrechterhalten.
Eine geeignete Schnelltemperaturwechselkammer sollte anhand des tatsächlichen Testprofils bewertet werden, einschließlich der Wärmeentwicklung des Prüflings, der Temperaturrampenanforderungen, der Luftstromleistung, der Kälteleistung und der Qualifizierungsnormen für die Luft- und Raumfahrt.
LIB Industry entwickelt maßgeschneiderte Schnelltemperaturwechselkammern für die Luftfahrtelektronik und Zuverlässigkeitsprüfungen, die Ingenieuren helfen, die Produktleistung unter realistischen Betriebsbedingungen zu überprüfen.
Die Prüfung von bestromter Avionik ist anspruchsvoller als die Prüfung passiver Komponenten, da das Prüfobjekt während des Betriebs eine Wärmequelle darstellt.
Ein unter Spannung stehender Flugcomputer oder ein elektronisches Steuergerät kann je nach Prozessorauslastung, Kommunikationsstatus, Effizienz der Leistungswandlung und Betriebsbedingungen unterschiedliche Wärmemengen erzeugen. Während einer Tieftemperaturrampe beeinflusst die vom Prüfling freigesetzte Wärme direkt die Kühlleistung der Kammer.
Die gesamte thermische Herausforderung besteht in der Regel aus drei Aspekten: der thermischen Masse von Prüfling und Halterungen, der von der bestromten Elektronik kontinuierlich erzeugten Wärme und der Energie, die benötigt wird, um die Produkttemperatur innerhalb der vorgegebenen Zeit zu ändern.
Das bedeutet, dass eine Kammer, die unter Leerbedingungen -40 °C erreicht, möglicherweise nicht die gleiche Temperaturwechselleistung erzielt, wenn eine bestromte Avionikbaugruppe getestet wird.
Für Luft- und Raumfahrtanwendungen sollte die Kammerauswahl auf den tatsächlichen, belasteten Prüfbedingungen basieren, anstatt nur auf den veröffentlichten Spezifikationen unter Leerbedingungen.
.webp)
Wie man Anforderungen für Schnelltemperaturwechselprüfungen in der Luft- und Raumfahrt definiertVor dem Kauf einer Schnelltemperaturwechselkammer sollten Ingenieure das vollständige Testprofil klar definieren. Temperaturbereich, Temperaturänderungsrate, Haltezeit, Produktzustand, Halterungskonstruktion und Abnahmekriterien beeinflussen alle die endgültige Kammerkonfiguration.
Die Kammerlufttemperatur und die Prüflingstemperatur sollten getrennt betrachtet werden. Ein großes Aluminiumgehäuse oder eine elektronische Baugruppe mit hoher Packungsdichte benötigt möglicherweise zusätzliche Zeit, um das thermische Gleichgewicht zu erreichen. Daher sollten Kunden festlegen, ob die Halteperiode beginnt, wenn die Kammer die Zieltemperatur erreicht hat, oder wenn die Temperatursensoren des Prüflings stabil sind.
Die Temperaturrampenrate ist ein weiterer kritischer Faktor. Eine Kammer, die im Leerzustand mit 10 °C/min spezifiziert ist, liefert möglicherweise nicht die gleiche Leistung mit einem bestromten Avioniksystem, schweren Halterungen und Kabelverbindungen.
Zum Beispiel wäre eine aussagekräftigere Anforderung:
„10 °C/min durchschnittliche Abkühlrate der Kammerluft von +70 °C auf -40 °C mit einem bestromten Prüfling, der 800 W Wärmelast erzeugt.“
Diese Spezifikation ermöglicht es Lieferanten, die tatsächliche Kälteleistung zu bewerten, anstatt nur nominelle Parameter zu vergleichen.
Für die Luftfahrtqualifizierung sollte auch die erforderliche Norm berücksichtigt werden. RTCA DO-160G Abschnitt 5 definiert Temperaturwechselanforderungen für Bordgeräte, während MIL-STD-810H Methode 503.7 Temperaturschockprüfungen abdeckt. Die endgültige Kammerkonfiguration hängt vom erforderlichen Verfahren, Temperaturprofil und Anwendungsumfeld ab.
Die Berechnung der Wärmelast ist einer der wichtigsten Schritte bei der Auswahl einer Schnelltemperaturwechselkammer für die Prüfung bestromter Avionik.
Der gesamte Kühlbedarf kann wie folgt abgeschätzt werden:
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
Die Berechnung umfasst die von der bestromten Ausrüstung erzeugte Wärme, die Energie, die benötigt wird, um die Temperatur des Prüflings und der Halterungen zu ändern, Wärmeeintrag aus der Umgebung sowie zusätzliche Systemverluste.
Für Temperaturrampenprüfungen:
Qmass = m × cp × ΔT ÷ t
wobei:
m die Masse von Produkt und Halterung darstellt
cp die spezifische Wärmekapazität darstellt
ΔT die Temperaturdifferenz darstellt
t die Übergangszeit darstellt
Beispielsweise erfordert ein aluminium-äquivalenter Prüfling mit Halterung von 18 kg, der von +55 °C auf -40 °C mit 10 °C/min abkühlt, eine erhebliche Kühlkapazität. Wenn das Avioniksystem während des Betriebs zusätzliche Wärme erzeugt, muss das Kältesystem sowohl die Temperaturübergangslast als auch die kontinuierliche Wärmeabgabe bewältigen.
Deshalb benötigt ein bestromter Prüfling, der 800 W erzeugt, nicht einfach ein 800-W-Kühlsystem. Die Kammer muss auch Verluste der Tieftemperaturkälteanlage, die thermische Masse der Halterung, die Wärmeleitung von Kabeln und die Kammerwärmeeinstrahlung ausgleichen.
Ein professioneller Anbieter sollte die Kühlleistung am tatsächlichen Betriebspunkt bewerten, insbesondere unter der niedrigsten Temperaturbedingung.
Viele Umweltkammern erreichen beeindruckende Spezifikationen unter Leerbedingungen. Luft- und Raumfahrtprüfungen werden jedoch mit realen Produkten, echten Halterungen, bestromter Elektronik und angeschlossener Instrumentierung durchgeführt.
Die schwierigste Bedingung tritt häufig gegen Ende einer Tieftemperaturrampe auf. In dieser Phase sinkt die Kälteleistung, während der Prüfling weiterhin Wärme erzeugt. Wenn die Kammer nicht richtig dimensioniert ist, kann dies zu einer langsameren Rampenrate, instabiler Temperaturregelung oder verlängerter Prüfdauer führen.
Bei der Bewertung einer Schnelltemperaturwechselkammer sollten Kunden folgende Punkte bestätigen:
Temperaturrampenleistung unter Last
Kühlkapazität bei der niedrigsten Temperatur
Fähigkeit zur dauerhaften Halteperiode
Erholungsleistung nach Türöffnung oder Betriebsmoduswechseln
Das Luftstromdesign ist ebenfalls wesentlich. Große Halterungen, Kabelbündel oder mehrere Baugruppen können die Zirkulation einschränken und Temperaturunterschiede im Arbeitsraum verursachen. Die richtige Sensorplatzierung und eine Luftstromvalidierung tragen zu wiederholbaren Prüfergebnissen bei.
Für Anwendungen mit bestromter Avionik sollte die Kammer auch geeignete Sicherheits- und Überwachungsfunktionen umfassen, wie unabhängigen Temperaturschutz, Kabeldurchführungen, Datenaufzeichnung und kontrollierte Abschaltfunktionen.
LIB Industry bietet Schnelltemperaturwechselkammern für die Luft- und Raumfahrt, die für elektronische Zuverlässigkeitsprüfungen, Temperaturwechseltests und anspruchsvolle Umweltsimulationsanwendungen ausgelegt sind.
Die Kammern sind in mehreren Arbeitsraumgrößen und Konfigurationen erhältlich, um unterschiedlichen Prüflingsanforderungen gerecht zu werden.
| Item | Spezifikation |
|---|---|
| Arbeitsraumvolumen | 100L, 225L, 500L, 800L, 1000L |
| Temperaturbereich | -20°C to +150°C / -40°C to +150°C / -70°C to +150°C |
| Temperaturänderungsrate | 5 °C/min, 10 °C/min, 15 °C/min, kundenspezifisch bis zu 20 °C/min |
| Temperaturschwankung | ±0.5°C |
| Temperaturabweichung | ±2.0°C |
| Wärmelastfähigkeit | 1000 W oder kundenspezifisch nach Anforderung |
 | |
|
|
|
| Robuster Arbeitsraum | Kabeldurchführung | Temperatur- und Feuchtigkeitssensor |
LIB Schnelltemperaturwechselkammern sind nach realen Prüfanforderungen und nicht nur nach Standard-Leerleistung ausgelegt.
Das System kann entsprechend dem Prüflingszustand mit geeigneter Kälteleistung, Luftstromdesign, Kabelanschlüssen, Datenerfassungsfunktionen und Sicherheitsschutz angepasst werden.
Für die Prüfung bestromter Avionik können LIB-Ingenieure die Wärmeableitung des Produkts, die Halterungskonstruktion, die erforderliche Rampenrate und die geltenden Luft- und Raumfahrtnormen prüfen, bevor sie die geeignete Kammerkonfiguration empfehlen.
LIB Industry bietet vollständige Umweltsimulationslösungen über Schnelltemperaturwechselkammern hinaus.
|

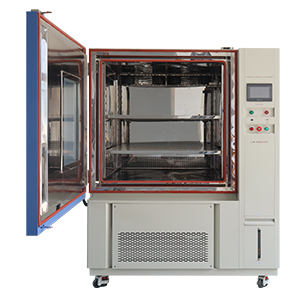

Temperatur- und Feuchteprüfkammer Zuverlässigkeits- und Umweltsalterungsprüfungen für Luftfahrtelektronik |
Extreme Temperaturwechsel- und Thermoschockbewertung |
|
Temperatur-Vibrationsprüfkammer Kombinierte Temperatur- und Vibrationsprüfung für Luft- und Raumfahrtgeräte |
Validierung großer Baugruppen und kompletter Ausrüstung für die Luft- und Raumfahrt |
Diese Systeme können in ein vollständiges Zuverlässigkeitsprüfprogramm für Luft- und Raumfahrtkomponenten, elektronische Systeme und fortschrittliche Materialien integriert werden.
Die Wärmelast sollte den Stromverbrauch des Prüflings, die thermische Masse von Produkt und Halterung, die Temperaturübergangsanforderungen, die Wärmeleitung von Kabeln und die Kammerverluste umfassen. Die endgültige Kammerkapazität muss unter tatsächlichen, belasteten Prüfbedingungen verifiziert werden.
Ja. LIB Schnelltemperaturwechselkammern können gemäß den MIL-STD-810H-Anforderungen für Temperaturwechselzyklen und verwandte Umweltprüfanwendungen konfiguriert werden. Die endgültige Konfiguration hängt vom geforderten Prüfverfahren und Temperaturprofil ab.
Kunden sollten den erforderlichen Temperaturbereich, die Rampenrate, die Abmessungen des Prüflings, das Produktgewicht, die Wärmeableitung, Details zur Halterung, die Betriebsbedingungen und die anwendbaren Prüfnormen angeben. LIB-Ingenieure können dann basierend auf den vollständigen Prüfanforderungen eine geeignete Kammerkonstruktion empfehlen.
LIB bietet einedreijährige Garantiefür Umweltprüfkammern, die Herstellungsfehler und Gerätequalitätsprobleme abdeckt.
Nach Ablauf der Garantiezeit bietet LIB weiterhin lebenslangen technischen Support. Kunden müssen nur bei Bedarf Ersatzteile tragen.
LIB bietet außerdem Ferndiagnose, technische Beratung und langfristigen Service-Support, um einen stabilen Betrieb der Geräte zu gewährleisten.
Ja. LIB bietet Kunden einen Komplettservice für Installation und Inbetriebnahme.
Der Service umfasst Anleitung zur Geräteeinrichtung, Bedienerschulung, Parameterkonfiguration, Leistungsverifizierung und technische Unterstützung nach der Lieferung.
Durch vollständige Projektunterstützung von der Bedarfsanalyse bis zur Installation und Schulung hilft LIB den Kunden, die Umweltprüfgeräte schnell in Betrieb zu nehmen.
Die Auswahl der richtigen Schnelltemperaturwechselkammer erfordert mehr als den Vergleich von Temperaturbereich und Kammergröße.
Die Kammer muss dem tatsächlichen Zustand des bestromten Prüflings, der Wärmelast, dem Temperaturprofil, den Luftstromanforderungen und den Prüfnormen der Luft- und Raumfahrt entsprechen.
Mit jahrelanger Erfahrung in der Umweltsimulationsprüfung bietet LIB Industry maßgeschneiderte Kammerlösungen, professionelle technische Unterstützung, eine dreijährige Garantie und lebenslange Serviceunterstützung für Kunden weltweit.
Kontaktieren Sie LIB Industry, um Ihre Anforderungen an eine Schnelltemperaturwechselkammer für die Luft- und Raumfahrt zu besprechen.
