AMini Temperature Chamberwird verwendet, wenn die Probenmenge begrenzt ist, aber die Temperaturpräzision dennoch eng sein muss. Elektronikkomponenten, Batterien, Sensoren, Polymere, Beschichtungen und medizinische Verpackungen benötigen oft Kälte, Trockenheit oder zyklische Temperatureinwirkung, bevor sie zur Verwendung freigegeben werden. Dieser Leitfaden erklärt, warum die Wartung von Mini-Temperaturkammern wichtig ist, wie eine ordnungsgemäße Kalibrierung durchgeführt wird, welche IEC 60068-Parameter in einen Prüfplan gehören und wie die Mini Temperature Chamber von LIB Industry im Vergleich zu anderen Kammerformaten abschneidet. Zwei Messwerte entscheiden darüber, ob ein Ergebnis vertrauenswürdig ist: die Temperaturgleichmäßigkeit, bei der Punkte in der Kammer verglichen werden, und die Temperaturschwankung, die angibt, wie stark ein Punkt im Laufe der Zeit abweicht. Ohne Kammerdatenprotokollierung und ein gültiges Kalibrierzertifikat ist ein fehlgeschlagener Test schwer zu erklären und ein bestandener Test schwer zu glauben.
Eine kompakte Kammer reagiert schnell, was die F&E-Testzyklen verkürzt – bedeutet aber auch, dass ein blockierter Luftweg, ein überladenes Fach oder eine abgenutzte Türdichtung das thermische Feld schnell verändern können.
Die Probe wird nach der tatsächlich erlebten Luft beurteilt, nicht allein nach der Anzeige des Reglers. Schlechte Gleichmäßigkeit kann eine Probe kälter als eine andere lassen; übermäßige Schwankung kann eine Leiterplatte oder einen Sensor auf ungeplante Weise belasten. Routinemäßige Wartung hält Lüfter, Dichtung, Arbeitsraum, Regler und Sicherheitseinrichtungen im Normalzustand. Die Kalibrierung liefert den Nachweis: Der Vergleich der Kammeranzeigen mit rückführbaren Referenzsensoren an ausgewählten Punkten zeigt, ob die Kammer für die Qualifizierungsprüfung, Wareneingangskontrolle, Produktvalidierung oder Stabilitätsprüfungen geeignet ist.
Die tägliche Wartung sollte einfach, wiederholbar und auf die Teile ausgerichtet sein, die die Kammertabilität direkt beeinflussen.
· Überprüfen Sie den Kammerinnenraum vor jedem Test.
Entfernen Sie Schmutz, Verpackungsreste, Klebeband, Metallspäne und verschüttetes Material. Reinigen Sie den Edelstahl-Arbeitsraum bei Bedarf mit einem nicht korrosiven Tuch. Stellen Sie Proben nicht gegen den hinteren Luftauslass oder den Umluftventilator – eine überdimensionierte Halterung kann den Luftstrom stören.
· Überprüfen Sie die Türdichtung und das Beobachtungsfenster.
Eine lockere Dichtung, Frostablagerungen oder eine schlecht geschlossene Tür können zu Undichtigkeiten führen, die sich oft als langsame Kühlung, instabile Temperaturschwankungen oder Kondensation in der Nähe des Beobachtungsfensters zeigen. Überprüfen Sie den Dichtungsbereich und schließen Sie den Kabeldurchführungsstopfen, wenn er nicht verwendet wird.
· Halten Sie die Luftzirkulation ungehindert.
Lassen Sie um jede Probe herum Platz. Bei elektronischen Platinen legen Sie die Halterungen auf Regale und nicht auf den Kammerboden; bei Batteriezellen oder Kunststoffteilen vermeiden Sie dichtes Stapeln, es sei denn, der Prüfplan erfordert diese Beladungsbedingung.
· Überprüfen Sie den Regler und die Alarme.
Vor einem langen Lauf prüfen Sie das Profil, die Rampenrate, die Haltezeit und die Alarmgrenzen, einschließlich Übertemperatur, Überstrom, Kältemittel-Hochdruck, Wassermangel und Erdschlussschutz.
Intervall |
Task |
Warum es wichtig ist |
Wöchentlich |
Reinigen Sie Regale, Innenwand und Ablaufbereich |
Verhindert Verunreinigungen und Eisbildung |
Wöchentlich |
Überprüfen Sie den Alarmverlauf |
Findet frühzeitige Kompressor- oder Sensorprobleme |
Wöchentlich |
Exportieren Sie die Kammerdatenprotokolldateien |
Hält Nachweise für Berichte und Audits bereit |
Monatlich |
Überprüfen Sie Türdichtung und Kabeldurchführung |
Reduziert Undichtigkeiten und abnormale Schwankungen |
Monatlich |
Vergleichen Sie die Anzeige mit einem Referenzsensor |
Zeigt Drift vor der formellen Kalibrierung an |
Monatlich |
Sichern Sie gängige Testprogramme |
Verhindert den Verlust validierter Profile |
Die Kalibrierung sollte die tatsächliche Nutzung der Kammer widerspiegeln – eine Kammer, die hauptsächlich bei +85 °C altert, benötigt nicht die gleiche Punktauswahl wie eine für die Kälteprüfung bei -70 °C.
Vorbereiten kalibrierter Referenzsensoren— ein Referenzthermometer, PT100-Fühler, Thermoelement oder Datenlogger mit gültigem Zertifikat, genauer als die zu prüfende Toleranz. Führen Sie die Drähte durch die Kabeldurchführung und dichten Sie sie dicht ab.
Kalibrierpunkte auswählen: üblicherweise -40 °C, -20 °C, 0 °C, +25 °C, +85 °C, +150 °C, zuzüglich -70 °C für Kältearbeiten und welche Sollwerte auch immer in der Produktion am häufigsten verwendet werden. Lassen Sie die Kammer nach Erreichen des Sollwerts 30–60 Minuten stabilisieren, bevor Sie aufzeichnen.
Sensoren für einen Gleichmäßigkeitstest platzieren— Mitte und Ecken für eine Leer-Kammer-Prüfung, tatsächliche Probenpositionen für eine Beladungs-Prüfung. Ein Leer-Kammer-Zertifikat beschreibt möglicherweise nicht das Verhalten, wenn eine dichte Halterung installiert ist.
Stabilisieren und Schwankung aufzeichnen.Schwankung ist der höchste-minus-niedrigste Wert an einer Stelle über einen definierten Zeitraum; Gleichmäßigkeit vergleicht Positionen zur gleichen Zeit. Die Datenprotokollierung unterstützt den Kalibrierbericht.
Abweichung anpassen oder dokumentieren.Wenn die Anzeige vom Referenzwert abweicht, überprüfen Sie zuerst Sensorplatzierung, Kabeldichtung, Beladungszustand und Stabilisierungszeit. Das Zertifikat sollte die Werte vor und nach der Justierung angeben.
Prüfreferenz |
Zweck |
Im Plan zu notierende Parameter |
IEC 60068-2-1, Prüfung A: Kälte |
Kältelagerung oder -betrieb |
-20 °C, -40 °C oder -70 °C; bestromt oder nicht bestromt; verpackt oder unverpackt; Stabilisierungszeit; 2h, 16h, 72h oder 96h Einwirkdauer |
IEC 60068-2-2, Prüfung B: Trockene Wärme |
Hochtemperaturlagerung oder -betrieb |
+70 °C, +85 °C, +105 °C oder +150 °C; ein- oder ausgeschaltet; Stabilisierungszeit; 2h, 16h, 72h oder 96h Einwirkdauer |
IEC 60068-2-14, Prüfung N |
Temperaturänderungseffekt |
Tiefe Temperatur, hohe Temperatur, Haltezeit, Übergangszeit oder Änderungsrate, Zyklenzahl |
Der Begriff "Temperaturwechselprüfung" allein ist zu vage. Ein nützlicher Plan lautet: -40 °C bis +85 °C, 30 min Haltezeit an jedem Punkt, 5 Zyklen, Heizen 3 °C/min, Kühlen 1 °C/min, Probe ausgeschaltet, Datenprotokollierungsintervall 1 min.
Übermäßige Schwankung: Türleckage, instabile Reglereinstellungen, schlechter Sensorkontakt, blockierter Luftstrom oder eine wärmeabgebende Last – überprüfen Sie zuerst Dichtung, Kabeldurchführung, Probenplatzierung und Luftstromfreiheit.
Schlechte Gleichmäßigkeit: häufig, wenn Proben zu dicht gepackt sind. Eine Halterung 50 mm vom Luftauslass entfernt zu bewegen, kann das Ergebnis verändern; wenn die Kammer leer besteht, aber beladen versagt, überprüfen Sie das Ladungslayout.
Fehlende Datenprotokollierung: ein Bericht ohne Temperaturkurve ist ein schwacher Nachweis. Zeichnen Sie Sollwert, Ist-Temperatur, Zeit, Alarmereignisse, Bediener, Proben-ID und Programmname auf; bewahren Sie Rohdaten mit Bericht und Kalibrierzertifikat für kundenorientierte Tests auf.
Die Mini Temperature Chamber von LIB Industry wurde für Labore entwickelt, die eine geringe Stellfläche, aber dennoch einen weiten Temperaturbereich und stabile Regelung benötigen.
Item |
Spezifikation oder Merkmal |
Nutzvolumen |
50 L oder 80 L |
Innenraum |
320 × 350 × 450 mm oder 400 × 400 × 500 mm |
Temperaturbereichsoptionen |
-20 °C bis +150 °C, -40 °C bis +150 °C oder -70 °C bis +150 °C |
Temperaturschwankung |
±0,5 °C |
Temperaturabweichung / Gleichmäßigkeit |
±2,0 °C |
Heiz- und Kühlrate |
3 °C/min Heizen, 1 °C/min Kühlen |
Steuerung und Daten |
Programmierbarer LCD-Touchscreen, Ethernet-Anschluss |

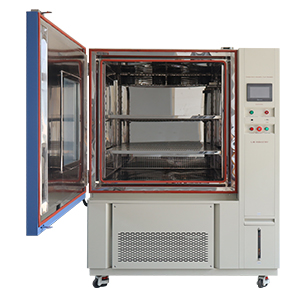

Kammeraufbau |
SUS304 Edelstahl-Innenraum, Kabelloch, zwei Ablageflächen |
Die Kammer vereint einen korrosionsbeständigen Arbeitsraum, lackiertes Stahläußeres, Isolierung, Innenbeleuchtung und ein Beobachtungsfenster. Programmierbare Profile ermöglichen es, Kaltlagerung, trockene Wärme und Temperaturwechsel hintereinander ohne manuelles Umschalten durchzuführen – was direkt für die obige Wartungsroutine relevant ist, da weniger manuelle Umkonfigurationen weniger Gelegenheiten bedeuten, dass eine lockere Dichtung oder eine falsch programmierte Alarmgrenze unbemerkt durchrutscht.
Die Wahl zwischen einer kompakten Tischkammer und einem größeren Walk-In-Raum hängt vom Probenvolumen und der Beladungskonfiguration ab, nicht nur vom Budget:
Faktor |
Mini Temperature Chamber (50–80L) |
Walk-In Environmental Room |
Probenvolumen |
Kleine Chargen, Einzelkomponenten |
Mehrere große Baugruppen oder Gestelle gleichzeitig |
Temperaturgleichmäßigkeitskontrolle |
Enge, einfacher ±2,0 °C in einem kleinen Volumen zu halten |
Erfordert mehr strömungstechnische Planung, um Gleichmäßigkeit zu halten |
Stellfläche |
Tischgerät, minimaler Laborplatz |
Eigener Raum, erheblicher Platzbedarf |
Typischer Anwendungsfall |
F&E-Screening, Wareneingangsprüfung, Kleinserienqualifizierung |
Vollmontage- oder Mehrprodukt-Produktionstests |
Reaktionsgeschwindigkeit auf Sollwertänderungen |
Schnell, ideal für kurze Wechselprüfpläne |
Langsamer aufgrund größeren Luftvolumens |
Xi'an LIB Environmental Simulation Industry stellt seit 2009 Umweltsimulationskammern her und deckt Design, Fertigung, Vertrieb und Service ab. Das Sortiment umfasst Temperatur- und Klimakammern, Korrosionskammern, Staub- und Wasser-IP-Kammern, Bewitterungskammern und Sonderkammern – so dass ein Labor, das mit einer Mini Temperature Chamber für das F&E-Screening beginnt, auf größere Qualifizierungsgeräte desselben Lieferanten aufrüsten kann.

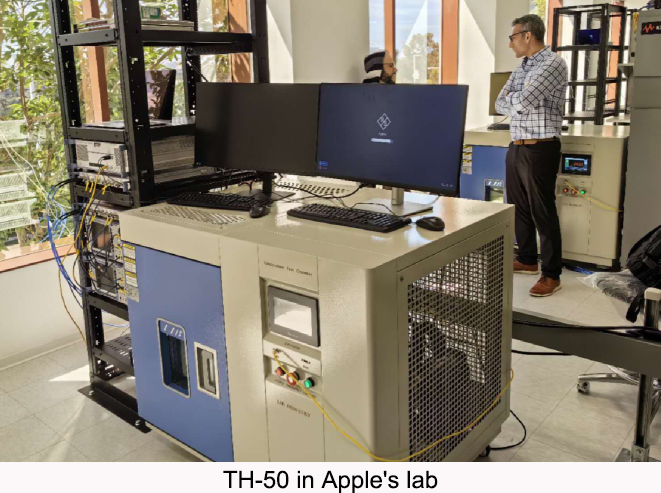

Labore, die LIB Mini Temperature Chambers für Wareneingangsprüfungen und F&E-Screening einsetzen, berichten, dass die schnelle Heiz-/Kühlrate kurze Wechselprüfpläne nicht zum Engpass werden lässt und dass die Ethernet-verbundene Datenprotokollierung monatliche Driftvergleiche beschleunigt, da exportierte Kurven nicht manuell übertragen werden müssen. Mehrere Kunden speichern validierte Kaltlagerungs-, Trockenwärme- und Wechselprofile nebeneinander auf dem Touchscreen und verkürzen so die Einrichtungszeit zwischen IEC 60068-2-1- und 60068-2-2-Läufen auf demselben Gerät.
|
|
Walk-In Environmental Rooms — Vollmontage- oder Mehrprodukt-Produktionstests nach der F&E-Validierung. |
Staub- und Sandprüfkammern — IP5X/IP6X-Prüfung für dieselben Gehäuse, die auf Temperatur gescreent wurden. |
Korrosions- / Salzsprühnebelprüfkammern— Beschichtungs- und Gehäusebeständigkeit zusammen mit Temperaturwechseldaten. |
1. Wie oft sollte eine Mini Temperature Chamber kalibriert werden?Die meisten Labore verwenden ein 6–12-Monats-Intervall. Starke Nutzung, Kundenaudits, Reparaturen, Sensortausch oder fehlgeschlagene Testergebnisse können eine frühere Kalibrierung erforderlich machen.
2. Was ist der Unterschied zwischen Temperaturgleichmäßigkeit und -schwankung?Die Gleichmäßigkeit vergleicht Messwerte an verschiedenen Positionen zur gleichen Zeit. Die Schwankung misst, wie stark sich eine Position nach der Stabilisierung ändert.
3. Warum ist die Kammerdatenprotokollierung wichtig?Sie zeichnet den realen Testverlauf auf, hilft abnormale Ereignisse zu finden, unterstützt die Fehleranalyse und liefert Nachweise für ein Kalibrierzertifikat oder einen Kundenbericht.
4. Welche Garantie und welchen After-Sales-Support bietet LIB Industry?LIB stattet seine Mini Temperature Chamber mit einer36-monatige (3 Jahre) Garantie und lebenslanger Nachfolgeserviceund bietet Installationsanleitung, Inbetriebnahmeunterstützung, Wartungsanleitung und Reparaturunterstützung.
5. Kann LIB eine nicht standardmäßige Mini Temperature Chamber bauen?Ja – über die Standardkonfigurationen 50L und 80L hinaus bietet LIBnicht standardmäßige Anpassungauf seinereigene vollständige Produktionsliniean, wobeiOne-Stop-ServiceBeratung, Fertigung, Installation und Schulung abdeckt; jedes Gerät durchläuft vor der Auslieferung Leistungsinspektion, Funktionsprüfungen und Kalibrierung.
6. Garantiert das Bestehen der Leer-Kalibrierung genaue Ergebnisse unter Last?Nein – ein Leer-Kammer-Zertifikat beschreibt möglicherweise nicht das Verhalten, sobald eine dichte Halterung oder ein bestromter Platinensatz installiert ist. Belastungsprüfungen mit Sensoren an echten Probenpositionen bestätigen die Gleichmäßigkeit unter tatsächlichen Testbedingungen.
Eine Mini Temperature Chamber liefert ihren besten Wert, wenn Wartung, Kalibrierung und Datenprotokollierung Teil des Testprozesses sind und kein nachträglicher Gedanke. Tägliche Reinigung, Luftstromkontrolle, Prüfung der Türdichtung und Alarmüberprüfung halten die Kammer gesund; die Kalibrierung beweist das reale Temperaturverhalten durch Referenzsensoren, Gleichmäßigkeitsprüfungen und Schwankungsaufzeichnungen – und verwandelt Routinechecks in nutzbare Qualitätsnachweise.
