Batterieausfälle treten selten plötzlich auf. In den meisten Fällen beginnen sie mit subtilen und messbaren Veränderungen – leicht erhöhter Innenwiderstand nach Kaltlagerung, Spannungsinstabilität unter Last oder Gasentwicklung bei langfristiger Hochtemperatureinwirkung.
EineBatterieprüfkammerist darauf ausgelegt, diese Bedingungen in einer kontrollierten und wiederholbaren Umgebung zu reproduzieren. Sie ermöglicht es Ingenieuren, Batteriezellen, -module und -packs zu bewerten, bevor sie in EVs, Drohnen oder Energiespeichersystemen eingesetzt werden.
Die moderne Batterievalidierung beschränkt sich nicht mehr auf statische Heiß- und Kalttests. Sie erfordert eine Kombination ausTemperaturwechseltests, elektrischer Lastsimulation und Langzeitalterungsreproduktion.
Die Batterieleistung ist stark temperaturabhängig, und selbst relativ kleine Abweichungen können das elektrochemische Verhalten erheblich verändern.
Zustand |
Temperaturbereich |
Typisches Verhalten |
Extreme Kältebelastung |
-70°C bis -40°C |
Spannungsabfall, Risiko der Lithium-Plattierung, träge Ionendiffusion |
Kaltstartbedingung |
-20°C |
Reduzierte Entladeeffizienz, verzögerte Reaktion |
Standardbetrieb |
20°C bis 25°C |
Stabiles elektrochemisches Verhalten |
Hohe thermische Belastung |
45°C bis 60°C |
Beschleunigte Nebenreaktionen, Gasentwicklung |
Thermischer Missbrauchszustand |
85°C bis 170°C |
Materialabbau, Prüfung der Sicherheitsschwelle |
At niedrige Temperaturen, die Elektrolytviskosität steigt stark an, was die Ionenmobilität verringert und zu Spannungseinbrüchen führt.
At hohe Temperaturen, Nebenreaktionen beschleunigen sich, was den Innendruck und die Langzeitdegradation erhöht.
Deshalb müssen Batterietestsysteme sowohleine tiefe Tieftemperaturfähigkeit als auch Hochtemperaturstabilität auf einer kontrollierten Plattform gewährleisten.
Batteriesysteme arbeiten selten in stabilen Umgebungen. EVs, Drohnen und ESS-Installationen durchlaufen alle schnelle und wiederholte Umgebungsübergänge.
Typische reale Szenarien umfassen:
EV-Kaltstart nach nächtlichem Parken bei -30°C
Drohnenflug mit Übergang von Bodentemperatur zu kalter Höhenluft
ESS-Gehäuse, die tagsüber Wüstenhitze und nachts Frost ausgesetzt sind
Um diese Bedingungen zu simulieren, sind LIB-Batterieprüfkammern ausgelegt mit:
| Parameter | Standardfähigkeit | Optionale Erweiterung |
|---|---|---|
| Temperaturbereich | -70°C ~ +170°C | Erweiterte Anpassung |
| Temperaturschwankung | ±0,5°C | — |
| Temperaturabweichung | ±2,0°C | — |
| Aufheiz-/Abkühlrate | ~10°C/min | 5°C/min / 15°C/min |
In der Batterieforschung wird ein Ausfall oft nicht allein durch die Temperatur verursacht, sondern durchdie Temperaturübergangsrate in Kombination mit elektrischer Lastbeanspruchung.
Statische Temperatureinwirkung kann die Materialstabilität bestätigen, aberTemperaturwechsel offenbart mechanische Ermüdung.
Bei wiederholter Ausdehnung und Kontraktion sind folgende Strukturen am stärksten betroffen:
Schweißnähte und Kontaktfahnenanschlüsse
Stromschienen und leitende Pfade
Klebeschichten und Dichtungsmaterialien
Montagepunkte für Sensoren
Ein typischer Temperaturwechseltest kann umfassen:
-40°C → +85°C
Haltezeit: 2–6 Stunden pro Schritt
Zyklen: 50 bis 500+ Zyklen je nach Standard
Selbst geringfügige Fertigungsinkonsistenzen werden unter langzeitiger Wechselbeanspruchung sichtbar.
Um wiederholbare Datenqualität zu gewährleisten, verwenden LIB-Systeme ein hochgradig gleichmäßiges Luftstromdesign, das lokale Temperaturtotzonen während langzyklischer Tests minimiert.
Die Batteriealterung wird im Allgemeinen anhand von zwei Mechanismen bewertet: kalendarische Alterung und zyklische Alterung.
Kalendarische Alterung (Lagerungsdegradation)Typische Bedingungen:
Wichtige Messungen:
|
Zyklische Alterung (Nutzungssimulation)Typische Bedingungen:
Beobachtete Ergebnisse:
|
Die wertvollste Aussage ist nicht bestanden/nicht bestanden, sondernDegradationsrate und Beschleunigungsverhalten des Ausfalls.
Batterietests müssen das reale Systemverhalten widerspiegeln, nicht nur Laborbedingungen.
EV-Batterien arbeiten unter kombinierten Bedingungen von:
hohem Entladestrom
Rekuperation
Thermomanagement-Interaktion
Typische Testbedingungen:
Kaltstart: -30°C
Nennbetrieb: 25°C
Wärmebelastung: 45°C–60°C
LIB unterstützt EV-Pack-Tests mitGroßvolumenkammern und Integration elektrischer Zugänge, was eine vollständige Systemvalidierung ermöglicht.
Energiespeichersysteme sind langsamen, aber kontinuierlichen Umwelteinflüssen ausgesetzt:
tägliche Temperaturwechsel
saisonale Temperaturschwankungen
lang andauernde Lade-/Entladezyklen
Typisches Szenario:
12-Stunden-Heiß- / 12-Stunden-Kalt-Zyklus
Umgebungsschwankung von -20°C bis 60°C
Niedrigraten-Zyklisierung unter Lagerbedingungen
LIB stelltbegehbare Umweltsimulationskammernfür die ESS-Validierung auf Gehäuseebene bereit.
Drohnenstromversorgungen arbeiten unter sich schnell ändernden Bedingungen:
schnelle Entladung beim Start
höhenbedingte Abkühlung
hohe Stromdichte unter Gewichtsbeschränkungen
Typische Testbedingungen:
Lagerung bei -20°C bis -40°C
Entladung mit hoher C-Rate
wiederholte Flugzyklussimulation
Unter Missbrauchsbedingungen wie Überladung, Kurzschluss oder Hochtemperatureinwirkung können Lithiumbatterien in thermisches Durchgehen geraten, was zu Gasfreisetzung, Rauchentwicklung oder sogar Flammenausbreitung führt.
LIB-Batterieprüfkammern können mit mehrstufigem Sicherheitsschutz ausgestattet werden:
Sicherheitsebene |
Funktion |
Rauch- und Gasdetektion (>300 ppm) |
Frühanzeige von Anomalien |
Drucküberwachung (>200 kPa) |
Anzeige interner Ausfälle |
Automatische Stromabschaltung |
Energiezufuhr sofort unterbrechen |
Notentlüftungssystem |
Gefahrgase entfernen |
| Explosionsgeschützte Struktur | Physikalische Ausfallereignisse eindämmen |
| |
Diese Systeme gewährleisten, dass Tests selbst unter extremen Ausfallbedingungen kontrolliert und rückverfolgbar bleiben.
Während sich viele Systeme nur auf den Temperaturbereich konzentrieren, hängt die tatsächliche Testqualität von Stabilität und Wiederholbarkeit ab.
LIB-Batterieprüfkammern sind ausgelegt mit:
Temperaturbereich: -70°C ~ +170°C
Stabilität: ±0,5°C
Abweichung: ±2,0°C
Optionale Rampensteuerung: 5–15°C/min
Darüber hinaus unterstützt die Systemintegration:
Lade-/Entladezykler
BMS-Datenerfassung
Mehrkanal-Aufzeichnung
Fernüberwachung und -steuerung
Dies stellt sicher, dass die Umgebungsbedingungen widerspiegelnreales Batteriebetriebsverhalten anstelle einer vereinfachten Laborsimulation.
LIB industry bietet Umweltsimulationssysteme für Batterieforschung, Validierung und Produktionstests.
Verfügbare Konfigurationen umfassen:
Tischkammern (Zellentests)
Standardkammern (Modultests)
Begehbare Kammern (EV- & ESS-Systemtests)
Explosionsgeschützte Kammern (Sicherheits- & Missbrauchstests)

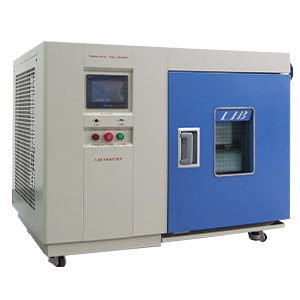

 Tisch-Temperaturkammer |
Explosionsgeschützte Kammer für thermisches Durchgehen von Batterien |
|
| Explosionsschutzvorrichtungen sind optional erhältlich. | ||
Typische Anwendungen:
EV-Batterievalidierung
Alterungs- und Zuverlässigkeitstests für ESS
Leistungstests von Drohnenbatterien
Sicherheitszertifizierungstests von Lithiumbatterien
Jedes System kann basierend auf folgenden Anforderungen konfiguriert werden:
Temperaturbereichsanforderungen
Probengröße und Lasttyp
elektrische Integrationsanforderungen
Sicherheitsstufe (Standard oder explosionsgeschützt)
LIB industry bietet umfassenden Lebenszyklus-Support für jede Batterieprüfkammer, von der Installation bis zum Langzeitbetrieb.
Jedes System wird vor dem Versand vollständig getestet, einschließlich einer 72-stündigen Dauerlauf-Überprüfung, um die Stabilität unter realen Betriebsbedingungen sicherzustellen. Auch die Installation vor Ort, Inbetriebnahme und Integration mit externen Systemen wie Batteriezyklern werden unterstützt.
Unser Ingenieurteam bietet langfristige technische Unterstützung, einschließlich Testprogramm-Beratung, Ferndiagnose und Systemoptimierung, um zuverlässige und wiederholbare Testergebnisse zu gewährleisten.
Um die langfristige Genauigkeit zu erhalten, bietet LIB regelmäßige Kalibrierunterstützung, Leistungsüberprüfungen und Ersatzteilversorgung, um Ausfallzeiten in Labor- und Produktionsumgebungen zu minimieren.
3 Jahre vollständige Systemgarantie
Technischer Support auf Lebenszeit
Weltweiter Remote-Serviceeinsatz
Software-Upgrade-Unterstützung während des gesamten Lebenszyklus
Kontaktieren Sie LIB industry, um eine maßgeschneiderte Batterieprüfkammer-Lösung für Ihre Anwendung zu erhalten.
