Beschichtete Stahlwerkstoffe wie verzinkter Stahl, Aluzinc (Galvalume) und bandbeschichtetes Stahlblech (PPGI/PPGL) werden häufig im Bauwesen, in Automobilkomponenten, in Solar-Montagesystemen und in Elektrogehäusen eingesetzt. Ihre Leistungsfähigkeit wird maßgeblich durch das auf dem Stahlsubstrat aufgebrachte Schutzschichtsystem bestimmt.
Obwohl diese Beschichtungen unter normalen Umgebungsbedingungen eine ausgezeichnete Korrosionsbeständigkeit bieten, sind sie bei Einwirkung chloridreicher Umgebungen, Feuchtigkeit und Temperaturschwankungen dennoch anfällig. Mit der Zeit kann Korrosion an Beschichtungsfehlern, Schnittkanten oder Mikrorissen einsetzen und zu typischen Schadensmechanismen wie Weißrostbildung auf zinkbasierten Schichten, Rotrost nach Freilegung des Stahlsubstrats sowie Lackblasenbildung oder Enthaftung bei bandbeschichteten Systemen führen.
Um diese Zersetzungsprozesse kontrolliert und beschleunigt zu bewerten, setzen Hersteller auf die neutrale Salzsprühnebelprüfung in einerunter genormten Bedingungen wie ASTM B117 und ISO 9227 NSS. Diese Methode ermöglicht es Ingenieuren, eine langfristige Korrosionsbelastung in einem deutlich verkürzten Zeitrahmen zu simulieren, und macht sie zu einem Standardwerkzeug für die Qualitätskontrolle und Materialvalidierung in vielen Branchen.Salzsprühnebelprüfkammer
Die am weitesten verbreiteten Normen für die Salzsprühnebelprüfung von beschichtetem Stahl sind ASTM B117 und ISO 9227 NSS. Beide definieren neutrale Salzsprühnebelbedingungen zur Bewertung der Korrosionsbeständigkeit unter kontrollierten Laborumgebungen.
Im Allgemeinen wird die Prüfung unter neutralem Salzsprühnebel (NSS) unter folgenden Bedingungen durchgeführt:
Parameter |
Anforderung |
Lösung |
5%ige wässrige NaCl-Lösung |
Kammertemperatur |
35 °C ± 2 °C |
pH-Wert |
6.5–7.2 |
Salznebelabscheidung |
1–2 ml / 80 cm² / Stunde |
ASTM B117 und ISO 9227 sind hinsichtlich der Prüfumgebung eng aufeinander abgestimmt, unterscheiden sich jedoch in der Dokumentationsstruktur, den Klassifizierungssystemen und den Berichtsformaten. In der Praxis werden beide Normen in vielen industriellen Spezifikationen für beschichtete Stahlprodukte austauschbar verwendet.
Abhängig von den Anwendungsanforderungen können die Prüfdauern von 240 Stunden für grundlegende Qualitätskontrollen bis zu 1000 Stunden oder mehr für Hochleistungsbeschichtungen reichen. Die Bewertung konzentriert sich auf das Erscheinungsbild und das Fortschreiten der Korrosion, einschließlich Weißrostbildung, Rotrostausbreitung und Beeinträchtigung der Beschichtungsintegrität.
Eine zuverlässige Salzsprühnebelprüfung wird nicht nur durch die Kammerbedingungen definiert, sondern auch durch die Art und Weise, wie die Proben vorbereitet, positioniert und bewertet werden. Für beschichtete Stahlwerkstoffe sind diese Schritte entscheidend, um wiederholbare und aussagekräftige Ergebnisse zu gewährleisten.
3.1 ProbenvorbereitungVor der Prüfung müssen beschichtete Stahlbleche ordnungsgemäß zugeschnitten und gemäß den Laborstandards vorbereitet werden. Oft ist eine Kantenversiegelung erforderlich, insbesondere bei verzinktem und bandbeschichtetem Stahl, um vorzeitige Korrosion an freigelegten Schnittkanten zu verhindern, die die Ergebnisse verfälschen könnte. Auch die Oberflächenreinigung ist unerlässlich, um Öl, Staub oder Rückstände zu entfernen, die das Korrosionsverhalten beeinflussen könnten.
Zur Unterstützung verschiedener Probentypen sind die LIB Salzsprühnebelprüfkammern mit anpassbaren Probenhaltern ausgestattet, die Stahlbleche unterschiedlicher Abmessungen sicher fixieren und gleichzeitig korrosionsbeständige Kontaktflächen gewährleisten.
Die richtige Probenpositionierung beeinflusst direkt die Salzabscheidung und die Wiederholbarkeit der Prüfung. Die Normen verlangen in der Regel, dass die Proben in einem Winkel zwischen 15° und 30° geneigt werden, sodass sich Kondensat und Salzlösung nicht auf der Oberfläche ansammeln können.
Um diese Anforderung zu erfüllen, verfügen die LIB Kammern über verstellbare Probengestelle und modulare Racksysteme, die eine präzise Winkelsteuerung ermöglichen. Für Labore, die unterschiedliche Produktgeometrien handhaben, können optional kundenspezifische Probenhalterungen entwickelt werden, um stabile und gleichmäßige Expositionsbedingungen sicherzustellen.
3.3 Salznebelerzeugung und ExpositionsstabilitätDer Kern eines jeden Salzsprühnebelsystems ist seine Fähigkeit, eine stabile und gleichmäßige Salznebelumgebung zu erzeugen. Bei Prüfungen nach ASTM B117 ist eine kontinuierliche und gleichmäßige Zerstäubung einer 5%igen NaCl-Lösung erforderlich, um die Expositionsstabilität während langer Prüfzyklen aufrechtzuerhalten.
Die LIB Salzsprühnebelprüfkammern nutzen ein Präzisions-Sprühturmsystem, das eine gleichmäßige Nebelverteilung im Kammerinneren gewährleistet. Das System verfügt über eine gesteuerte Druckluftzerstäubung und Lösungsfiltrationsmechanismen, um Düsenverstopfungen und Salzkristallisation zu verhindern und so eine konstante Sprühleistung bei längerem Betrieb zu sichern.
Da Salzsprühnebelprüfungen oft kontinuierlich über Hunderte oder sogar Tausende von Stunden laufen, ist eine unterbrechungsfreie Überwachung unerlässlich. Häufiges Öffnen der Kammer kann die innere Temperaturstabilität und die Prüfgenauigkeit beeinträchtigen.
Um diesem Problem zu begegnen, ist das LIB Design mit einem hochtransparenten Beobachtungsfenster ausgestattet, das es dem Bediener ermöglicht, die Proben visuell zu prüfen, ohne den Prüfprozess zu unterbrechen. Eine optionale Innenbeleuchtung verbessert die Sichtbarkeit bei Langzeittests oder in schwach beleuchteten Laborumgebungen zusätzlich.
Die moderne Korrosionsprüfung setzt zunehmend auf Automatisierung, um die Wiederholbarkeit zu verbessern und Bedienereingriffe zu reduzieren. Programmierbare Steuerungssysteme ermöglichen es Laboren, Prüfparameter, Zyklusdauern und Alarmbedingungen im Voraus festzulegen.
Die Wahl der geeigneten Kammergröße und -konfiguration hängt in erster Linie von den Probenabmessungen, dem Prüfvolumen und den Laborkapazitäten ab.
Modell |
Kapazität |
Anwendung |
S-150 |
160 L |
Kleinformatige Labortests und F&E |
S-250 |
270 L |
Routinequalitätskontrolle und Standardprüfungen |
S-750 |
750 L |
Große Stahlbleche und Chargenprüfung |
Alle LIB Salzsprühnebelprüfkammern sind so konzipiert, dass sie die Anforderungen von ASTM B117 und ISO 9227 NSS erfüllen und eine konsistente und normgerechte Korrosionsprüfleistung über verschiedene Modellgrößen hinweg gewährleisten.
Die Kammer besteht aus einer einteiligen glasfaserverstärkten Kunststoffstruktur (GFK), die eine ausgezeichnete Korrosionsbeständigkeit und langfristige Haltbarkeit unter kontinuierlicher Salznebelbelastung bietet. Diese integrierte Formgebung hilft, potenzielle Leckagestellen zu eliminieren und die allgemeine strukturelle Stabilität bei Langzeittests zu verbessern.
Wichtige innere Komponenten, die mit der Salzsprühumgebung in Kontakt kommen, sind aus Edelstahl SUS304 gefertigt, um Korrosionsbeständigkeit zu gewährleisten und einen stabilen Betrieb unter den Bedingungen von ASTM B117 und ISO 9227 NSS sicherzustellen. Das Sichtfenster ist aus transparentem, korrosionsbeständigem Material gefertigt und ermöglicht eine Echtzeitbeobachtung, ohne die Temperatur- oder Feuchtigkeitsstabilität im Inneren zu beeinträchtigen.
Das System verwendet einen korrosionsbeständigen Sprühturm mit Quarzdüsen, um eine gleichmäßige Salznebelverteilung sicherzustellen. Der Sprühdruck wird bei etwa 83 kPa gehalten, was eine konstante Abscheidungsrate von 1–2 ml/80 cm²·h gemäß ASTM B117 unterstützt.
Ein interner Salzlösungstank gewährleistet die kontinuierliche Zufuhr einer 5%igen NaCl-Lösung mit einem pH-Wert zwischen 6,5 und 7,2. Dies trägt dazu bei, stabile Bedingungen für neutralen Salzsprühnebel (NSS) aufrechtzuerhalten und die Streuung der Prüfergebnisse zu verringern.
Standardmäßige V-Nuten- und Stab-Probenträger ermöglichen die Positionierung der Proben in einstellbaren Winkeln (typischerweise 15°–30°) und gewährleisten eine gleichmäßige Exposition für verschiedene beschichtete Stahlproben. Für nicht standardmäßige Prüflinge sind kundenspezifische Halterungen erhältlich.
Ein SPS-Touchscreen-Controller ermöglicht programmierbare Prüfzyklen und die Echtzeitüberwachung von Temperatur und Sprühzeit. Prüfdaten können über USB oder Ethernet für die Rückverfolgbarkeit und Berichterstattung aufgezeichnet und exportiert werden.
Ein eingebauter Salznebel-Auffangbehälter mit Messzylinder ermöglicht die Überprüfung der Abscheidungsrate, stellt die Einhaltung der Anforderungen von ASTM B117 sicher und verbessert die Zuverlässigkeit der Ergebnisse.
Die Salzsprühnebelprüfung von beschichtetem Stahl wird in vielen Branchen eingesetzt, in denen Korrosionsbeständigkeit entscheidend ist. Typische Anwendungen umfassen Dacheindeckungen, Fassadenverkleidungen, Baustahl, Solar-Montagesysteme, Automobilblechteile, Gehäuse von Haushaltsgeräten und Elektrogehäuse.
Häufige Prüfgegenstände sind verzinkter Stahl (GI), Aluzinc oder Galvalume (Zn-Al-beschichteter Stahl) sowie bandbeschichtetes Stahlblech (PPGI/PPGL). Diese Werkstoffe werden in der Regel unter neutralen Salzsprühnebelbedingungen gemäß ASTM B117 und ISO 9227 NSS bewertet, die eine standardisierte beschleunigte Korrosionsumgebung für vergleichende Prüfungen bieten.
Zusätzlich zu den Prüfnormen werden in industriellen Qualitätsanforderungen häufig Material- und Beschichtungsspezifikationen wie ISO 1461 für feuerverzinkte Überzüge, ASTM A653 für zinkbeschichtetes Stahlblech und EN 10346 für kontinuierlich beschichteten Stahl herangezogen. Diese Normen helfen, Leistungserwartungen an die Beschichtung zu definieren, während ASTM B117 und ISO 9227 zur Simulation des Korrosionsverhaltens unter Laborbedingungen genutzt werden.
Durch die Kombination standardisierter Werkstoffe und Prüfverfahren hilft die Salzsprühnebelprüfung Herstellern, die Beständigkeit von Beschichtungen zu bewerten, verschiedene Materialsysteme zu vergleichen und die langfristige Leistungsfähigkeit unter realen Einsatzbedingungen sicherzustellen.
Benötigen Sie eine zuverlässige Salzsprühnebelprüfkammer für Korrosionsprüfungen nach ASTM B117 und ISO 9227? LIB bietet professionelle Korrosionsprüfgeräte mit präziser Leistung, stabilem Betrieb und kundenspezifischen Lösungen für die Bewertung von beschichtetem Stahl und industriellen Werkstoffen.um Ihre Prüfanforderungen zu besprechen und eine geeignete Kammerlösung zu erhalten.Kontaktieren Sie uns noch heute
|

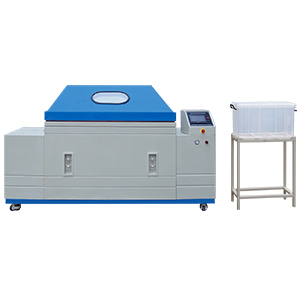

Zyklische Salznebel-Korrosionsprüfkammer Kombiniert Salznebel-, Feuchtigkeits- und Trocknungszyklen, um realistischere Außenkorrosionsumgebungen zu simulieren. |
|
|
|
Simuliert das gesamte Sonnenlichtspektrum mit kontrollierter Bestrahlungsstärke und Beregnungssystem. |
Verwendet UV-Leuchtstofflampen zur Simulation beschleunigter UV-Degradation. |
Die LIB Salzsprühnebelprüfkammern sind so konzipiert, dass sie mehrere internationale Normen erfüllen, darunter ASTM B117, ISO 9227 NSS, JIS Z2371 und GB/T 10125, und eignen sich daher für globale Qualitätsprüfanforderungen.
Ja. Eine einzelne Salzsprühnebelprüfkammer kann für alle beschichteten Stahlsorten verwendet werden, solange die Prüfbedingungen den NSS-Anforderungen entsprechen. Die Hauptunterschiede liegen in den Bewertungskriterien und nicht in der Kammereinstellung.
Die Bewertung erfolgt typischerweise anhand des Korrosionserscheinungsbildes, einschließlich des Weißrostanteils, der Rotrostbildung und der Beschichtungsschädigung, gemäß ISO 4628 oder entsprechenden branchenspezifischen Bewertungssystemen.
LIB gewährt eine 3-jährige Garantie, lebenslangen technischen Support, Ersatzteilversorgung, Fernhilfe bei der Fehlerbehebung und optionalen Vor-Ort-Service entsprechend den Kundenanforderungen.
Ja. LIB kann kundenspezifische Lösungen anbieten, einschließlich Kammermaße, Probenträgerdesign, Steuerungssystemkonfiguration, Automatisierungsfunktionen und Spannungs- oder Sprachanforderungen für verschiedene Laborumgebungen.
