DieJESD22-A104 temperatur zyklus testIst ein weithin anerkannter Standard, der vonJEDECUm die thermische Zuverlässigkeit von Halbleiter bauelementen zu bewerten.
DieseThermische Zyklus prüfungDie Methode simuliert die realen Bedingungen, unter denen Komponenten auftreten können, von Leistungs zyklen bis hin zu Temperatur schwankungen in der Umgebung. Es belastet das Paket, die Lötstellen und die internen Verbindungen, indem es wiederholt zwischen hohen und niedrigen Temperaturen hin und her fährt. Ziel ist es, potenzielle Fehler wie Rissbildung, Delaminierung oder Verschlechterung der elektrischen Leistung zu erkennen, bevor das Produkt auf den Markt kommt.
Durchführung eines ordnungs gemäßenTemp-Zyklus-TestStellt sicher, dass Ihre Geräte die Leistung erhalten, die Produkt lebensdauer verlängern und den Industries tandards entsprechen. Für Ingenieure, mit einem hochwertigenWärme kreislauf kammerAus der LIB-IndustrieIst wichtig, um JESD22-A104 Bedingungen genau zu reproduzieren und zuverlässige Ergebnisse zu erzielen.
Trotz der Einhaltung des Standards fallen viele Produkte ausTemperatur-Radsport-TestsAufgrund von Ausrüstung beschränkungen oder unsachgemäßen Testa us stellungen. Die häufigsten Gründe sind:
Unzureichende Rampen raten: Wenn sich die Temperatur zu langsam ändert, entsteht möglicher weise nicht die Belastung, die erforderlich ist, um mögliche Fehler aufzudecken.
Schlechte Temperatur gleichmäßigkeit: Ein ungleich mäßiger Luftstrom oder eine inkonsistente Kammer leistung können zu ungenauen Ergebnissen führen.
Erweiterte Verweilzeiten: Überlange oder kurze Hoch-/Niedrig temperatur griffe können die Testergebnisse verzerren.
Ungenaue Kontroll systeme: Instabile Temperatur kontrolle oder verzögerte Übergänge beeinträchtigen die Gültigkeit der Tests.
Fehlende Daten rück verfolgbar keit: Ohne ordnungs gemäße Protokoll ierung können fehl geschlagene Zyklen unbemerkt bleiben, was es schwierig macht, die Einhaltung zu überprüfen.
Der JESD22-A104 Standard definiert mehrere kritische Parameter fürThermische Zyklus prüfung:
Temperatur bereich: Typischer weise von-40 °C bis 125 °C für kommerzielle Geräte oder-55 °C bis 150 °C für industrielle Anwendungen.
Rampen rate: Normaler weise 5 °C/min oder schneller, um realistische thermische Belastung zu erzeugen.
Verweilzeit: Mindestens 10 Minuten bei hohen und niedrigen Temperaturen, um eine vollständige Expansion und Kontraktion des Materials zu ermöglichen.
Zyklus zählung: Oft 100, 500oder 1000 Zyklen abhängig von den Zuverlässigkeit sanford rungen.
Kontrollierte Luft zirkulation: Sorgt für eine gleichmäßige Temperatur verteilung über alle Proben.
Eine hochwertigeWärme kreislauf kammerWird entwickelt, um diese Parameter zu erfüllen oder zu überschreiten, um sicher zustellen, dass IhreTemperatur-Radsport-TestLiefert genaue, reproduzierbare und standard konforme Ergebnisse.
Wenn es darum geht, dieJESD22-A104 temperatur zyklus test, Die Qualität IhrerTemperatur zyklus kammerAus der LIB-IndustrieKann den Unterschied ausmachen. Eine Premium-Kammer ist so konstruiert, dass sie die Standard anforderungen nicht nur erfüllt, sondern übertrifft, um sicher zustellen, dass jeder Test zyklus präzise, wiederholbar und vollständig konform ist. So garantiert eine leistungs starke Lösung zuverlässige Ergebnisse:
Modell | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Innenraum volumen | 100L | 225L | 500L | 800L | 1000L |
Wärme belastung | 1000W | ||||
Temperatur bereich | A : -20 ° c ~ 150 B : -40 ° c ~ 150 C: -70 ° c ~ 150 | ||||
Temperatur-Schwankung | ± 0,5 ° C | ||||
Temperatur abweichung | ± 2,0 ° C | ||||
Kühlrate | 5 ° c/10//15//20 ° c (kunden spezifisch)/ min | ||||
Heizrate | 5 ° c/10//15//20 ° c (kunden spezifisch)/ min | ||||

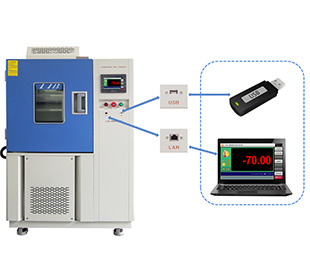

Controller | Programmier bare Farb-LCD-Touchscreen-Controller, mehrsprachige Schnitts telle, Ethernet , USB | ||||
Kühlsystem | Mechanisches Kompression kühlsystem, umwelt freundliches Kältemittel | ||||
 | |||||
Unterstützt extreme Bereiche von-70 °C bis 180 °CUnd deckt alle JESD22-A104 bedingungen für gewerbliche, industrielle und hoch zuverlässige Anwendungen ab.
Stellt sicher, dass selbst Komponenten, die rauen Automobil-, Luft-und Raumfahrt-oder Militär umgebungen ausgesetzt sind, genau getestet werden.
Behält stabile Aufenthalts temperaturen bei, um die thermische Belastung in der realen Welt zu simulieren und ungenaue Ergebnisse zu verhindern.
Stellt Standard zur Verfügung5 °C/minRampen raten mit optionalen Upgrades auf10 °C/min oder schneller.
Schnelle Temperatur übergänge beschleunigen die Fehler erkennung in Lötstellen, Pakets chnitt stellen und internen Verbindungen.
Dual-Kälteanlagen garantieren schnelle, gleichmäßige Temperatur änderungen ohne Übers ch wingen oder Verzögerung.
Fortschritt liches Luftstrom design liefert± 0,5 °C Temperatur gleichmäßigkeitÜber alle Beispiel positionen hinweg.
Beseitigt Hotspots und kalte Zonen, um sicher zustellen, dass jeder Teil der Test charge den gleichen thermischen Zyklus aufweist.
Die hochpräzise PID-Steuerung garantiert stabile, wiederholbare Zyklen und verringert die Variabilität zwischen den Test läufen.
Unterstützt1000 programmier bare ZyklenSo können Ingenieure benutzer definierte Profile festlegen, die bestimmten JESD22-A104 bedingungen entsprechen.
Automat isierte Sequenzen reduzieren menschliche Fehler und sparen erhebliche Testzeit.
Eingebaute Daten protokoll ierungs-und Export funktionen bietenRevisions bereite AufzeichnungenSicherste llung der Rück verfolgbar keit und Compliance für die Qualitäts sicherung.
Die Größe der Kammern kann auf verschiedene Muster typen zuges chnitten werden, von kleinen IC-Paketen bis hin zu großen Automobile lektronik baugruppen.
Optionales Zubehör, einschl ießlich spezial isierter Leuchten und Sensor integration, ermöglicht Tests unter genauen realen Bedingungen.
Erweiterte Softwares chnitt stellen ermöglichen die Fern überwachung und-steuerung, um sicher zustellen, dass die Tests auch unbe aufsicht igt reibungslos ausgeführt werden.
|
|
|
| Robuster Arbeitsraum | Kabel loch | Romote-Kontrolle |
Temperatur zyklus tests sind in mehreren Bereichen von entscheidender Bedeutung:
Halbleiter:Erkennen Sie Matrizen risse, Delaminierung und Verbindungs fehler.
Kfz-Elektronik:Vor validieren AEC-Q100 Komponenten unter extremen Bedingungen.
PCB-Lötstellen:Beurteilen Sie die Löt ermüdung beständigkeit.
Unterhaltung elektronik:Stellen Sie einen zuverlässigen Betrieb unter täglichen Temperatur änderungen sicher.
Militär & Luft-und Raumfahrt:Überprüfen Sie Komponenten mit hoher Zuverlässigkeit für raue Umgebungen.
Alle diese Anwendungen basieren auf präzisen, automat isierten und leistungs starken thermischen Zyklus kammern.
Durch die Integration dieser Merkmale wird aHochleistungs-Thermo-Kreislauf kammer aus der LIB-IndustrieStellt sicher, dass IhreTemperatur-Radsport-TestsReplizieren Sie die von erforderlichen Stress bedingungenJESD22-A104. Dies garantiert nicht nur genaue Ergebnisse, sondern beschleunigt auch die Produkt validierung, reduziert das Ausfall risiko vor Ort und verbessert die Zuverlässigkeit der Geräte insgesamt.
Die Wahl einer Kammer mit diesen Fähigkeiten dreht sichThermische Zyklus prüfungVon einem potenziellen Engpass zu einem optimierten, zuverlässigen und wiederholbaren Prozess, der den Ingenieuren das Vertrauen gibt, dass ihre Komponenten bestehen werdenJESD22-A104Jedes Mal.
Viele Ingenieure verwirrenThermische Rad verkehrs testsMitThermo schock tests, Aber sie sind grundlegend anders:
Feature | ||
Temperatur kontrolle | Allmählicher Hochlauf/Ab zwischen hohen und niedrigen Temperaturen | Schnelle Übertragung zwischen extremen Temperaturen |
Fokus | Materials tress und langfristige Zuverlässigkeit | Plötzliche Stress toleranz und sofortige Fehler erkennung |
Typische Verwendung | JESD22-A104 Compliance, Prüfung der Geräte zuverlässigkeit | Extreme Stresstests für Hochris iko komponenten |
| Rampen rate | 5-10 °C/min (anpassbar) | Momentaner Transfer zwischen den Zonen |
 |
| |
 | ||
DieJESD22-A104Standard erfordert speziellKontrollierte thermische Zyklus prüfung, Keine Schock tests. Verwenden eines ordnungs gemäß konfiguriertenWärme kreislauf kammerGewähr leistet Compliance und schützt Ihre Geräte vor latenten Ausfällen.
Ein ProfiWärme kreislauf kammerAus der LIB-Industrie bietet:
3 Jahre GarantieHaupt komponenten abdecken
Lebenslange technische UnterstützungFür Installation, Wartung und Schulung
Dedizierte kunden spezifische LösungenPassend zu Ihren Produkt-und Labor anforderungen
Globale Installations-und Service unterstützungFür ununterbrochenen Betrieb
✅️ Kontaktieren Sie die LIB-Industrie heute unterInquiry@libtestchamber.comUm heraus zu finden, wie unsere Thermo-Cycling-Geräte Ihren Geräten helfen können, den JESD22-A104-Temperatur-Zyklus-Test mit Zuversicht zu bestehen.
