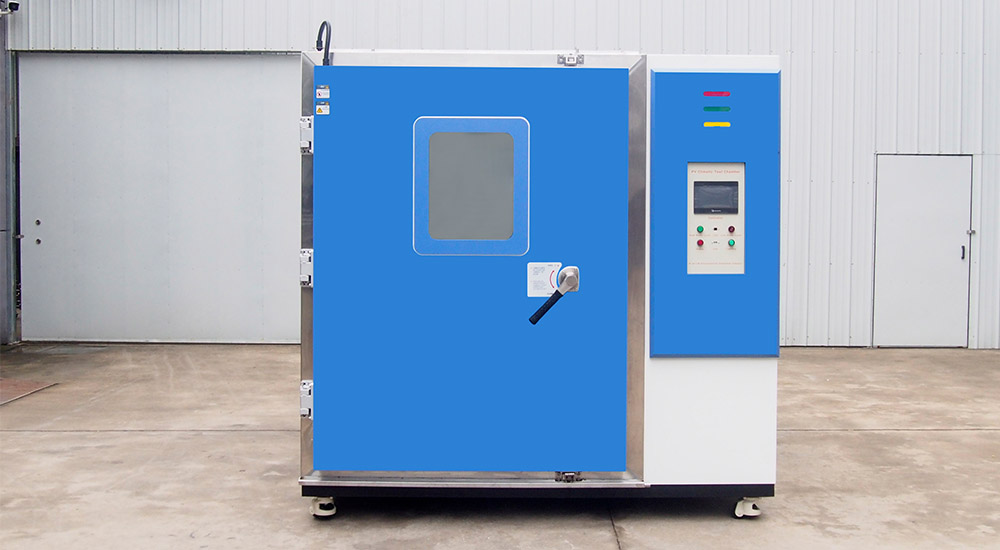

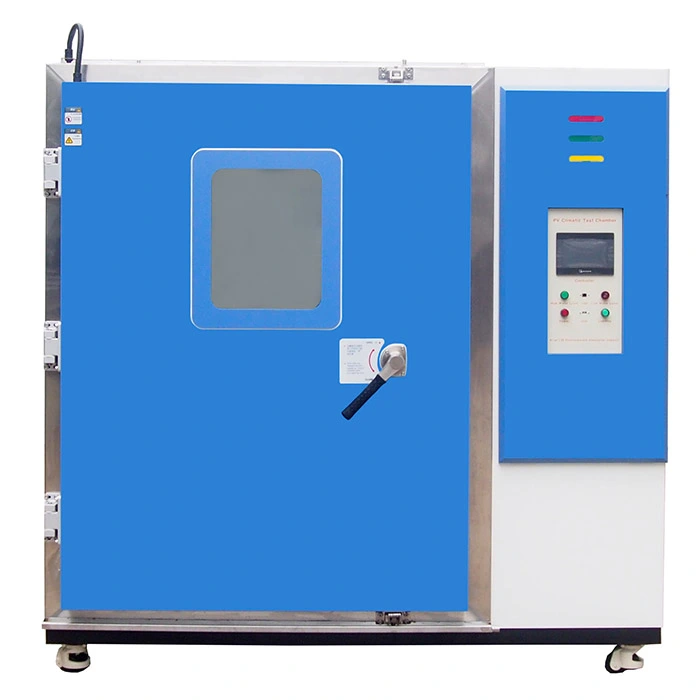

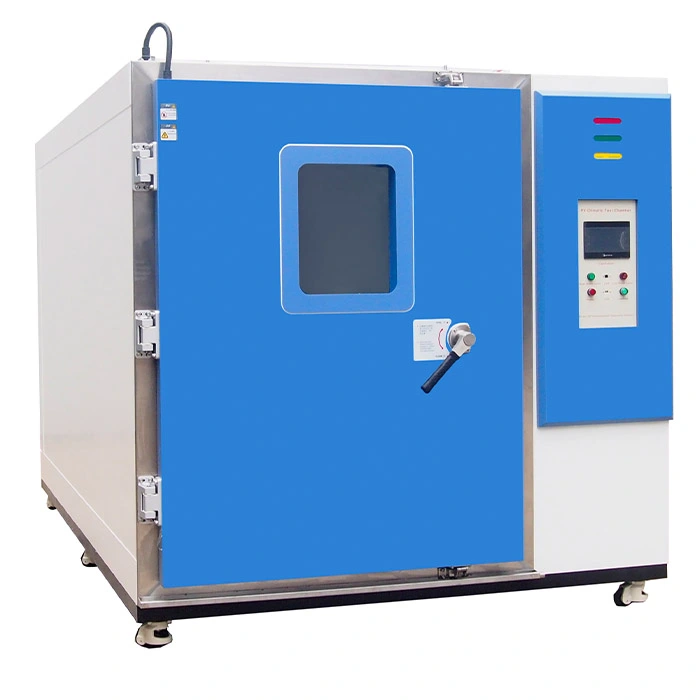

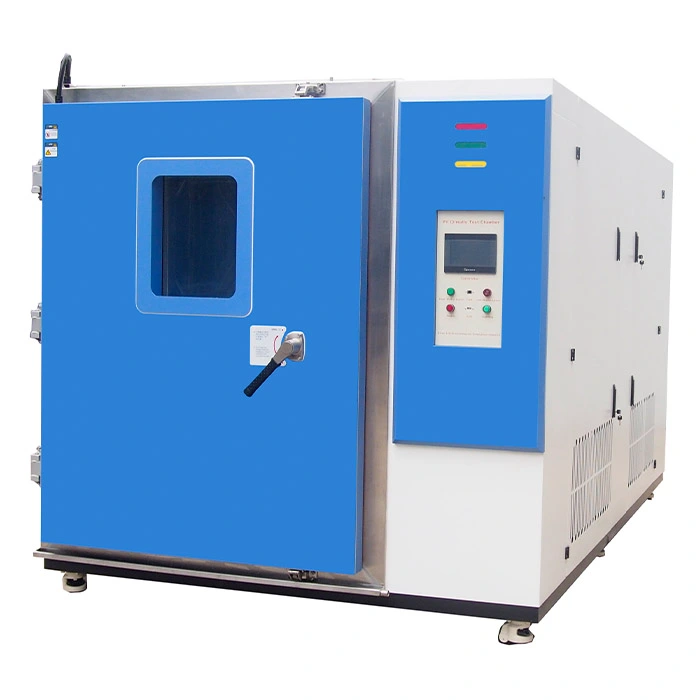

PV-Panel-Prüfgeräte

Name: PV-Panel-Prüfgeräte
Brand: Xi'an LIB Environmental Simulation Industry

PV-Panel-Testgeräte sind spezielle Geräte zum Testen von Photovoltaikmodulen. Die PV-Module werden im Testgerät auf Witterungsbeständigkeit unter verschiedenen Temperatur- und Feuchtigkeitsbedingungen, Neigungswinkeln usw. getestet.

Temperatur -60℃ bis +100℃ regelbar, Luftfeuchtigkeitsbereich 20%~98% rF, je nach Ihren Bedürfnissen kann das PV-Panel-Testgerät auch mit Beleuchtungs-, Sprüh- und anderen Funktionen ausgestattet werden.

Modell: DHPV-04,PV-04

Standard: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

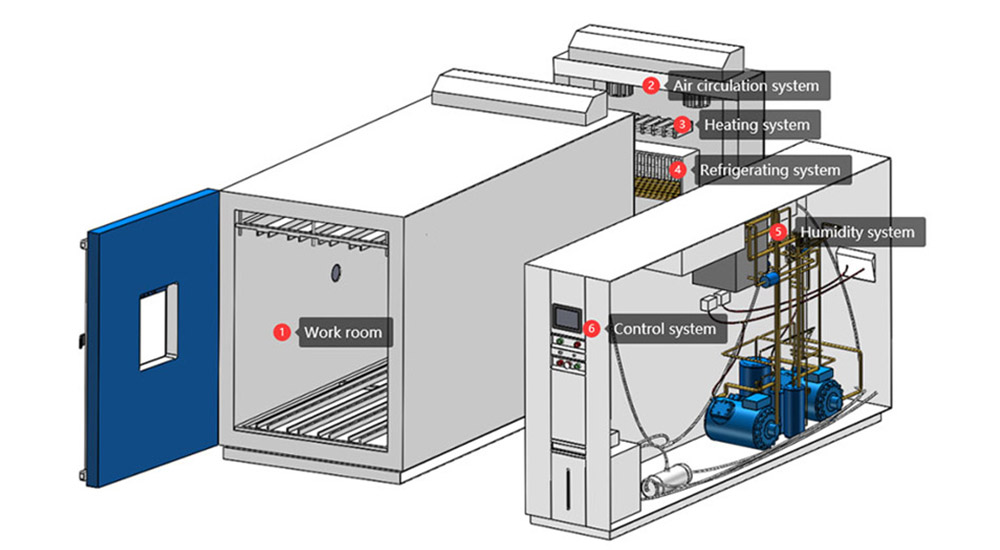

Prüfgeräte für PV-Module: Vollständige Strukturansicht und Schlüsselkomponenten

PV-Panel-Prüfgeräte – Eigenschaften und Vorteile

1. Die Kapazität und Leistung des Arbeitsraums können je nach Größe des Photovoltaikmoduls und Ihren Anforderungen angepasst werden.

2. Die Temperatur- und Feuchtigkeitsregelung ist sehr präzise, und im großvolumigen Arbeitsraum können Temperatur- und Feuchteabweichungen von ±2,5 %RH und ±2,0 °C erreicht werden.

3. Der Probenhalter kann individuell angepasst werden, einschließlich des Winkels des Photovoltaikmoduls, der Anzahl der Tests usw.

4. PV-Panel-Prüfgeräte können gemäß den relevanten internationalen Normen und Vorschriften testen, um sicherzustellen, dass Photovoltaikmodulprodukte die Marktzugangsanforderungen erfüllen.

Spezifikationen der PV-Panel-Prüfgeräte

Modell		PV-04
Innenabmessungen (mm)		13007001350
Außenabmessungen (mm)		190011001750
Innenvolumen		1220 L
Parameter	Temperaturbereich	–60 °C … +100 °C
	Temperaturschwankung	±0,5 °C
	Temperaturabweichung	±2,0 °C
	Feuchtebereich	20 % … 98 % RH
	Feuchteabweichung	±2,5 % RH
	Temperaturänderungsgeschwindigkeit	1 … 3,4 °C / min
	Panelgröße	1M*2M
	Panelkapazität	4 / 6 / 8 / 10 / 12 Stück
	Steuerung	Programmierbare Farb-LCD-Touchscreen-Steuerung
		Ethernet connection, PC Link, USB
	Feuchtesystem	Wasserversorgungssystem	Automatische Wasserversorgung
		Wasserversorgungssystem	Wasseraufbereitungssystem
		Luftbefeuchter	Extern isolierter, Edelstahl-Oberflächenverdampfungsbefeuchter
		Entfeuchtung	Verdampfer
	Sensor	Temperatursensor	PTR Platin-Widerstand PT100Ω/MV Klasse A, Genauigkeit 0,001 °C
		Feuchtesensor	Trocken- und Feuchtkugelsensor
	Eingebauter Wassertank (mm)	270300450
	Sichtfenstergröße (mm)	330*370
	Luftumwälzung	Zentrifugallüfter
	Sicherheitseinrichtung	Befeuchter-Trockenlaufschutz; Übertemperaturschutz; Überstromschutz; Kältemittel-Hochdruckschutz; Wassermangelschutz; Fehlerstromschutz

Konfiguration der PV-Panel-Prüfgeräte

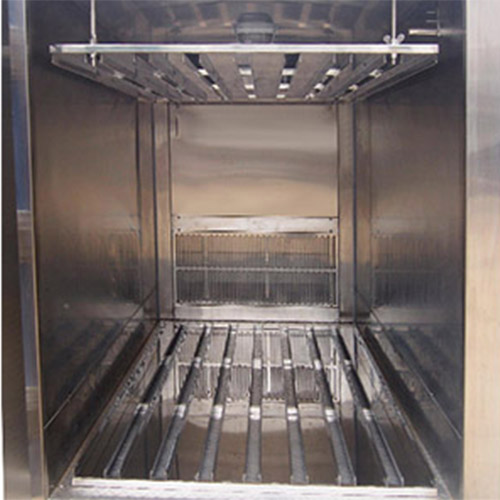

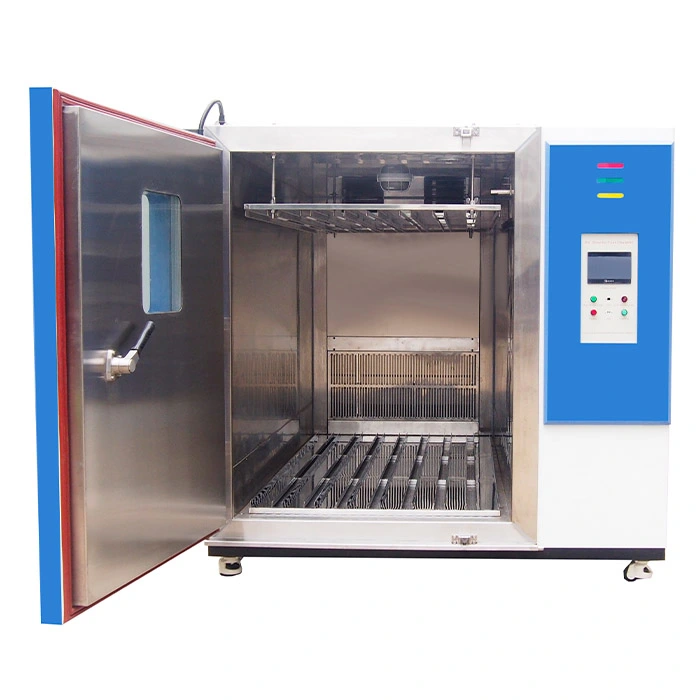

1. Arbeitsraum	Ausgestattet mit hochpräzisen Temperatur- und Feuchtefühlern, die Informationen in Echtzeit an die Steuerung übertragen. Das Edelstahlmaterial des Arbeitsraums SUS304 sorgt für eine stabile Testumgebung. Das Photovoltaikmodul kann gemäß der vorgegebenen Führung platziert werden, und die Höhe des oberen Probenregals ist einstellbar.

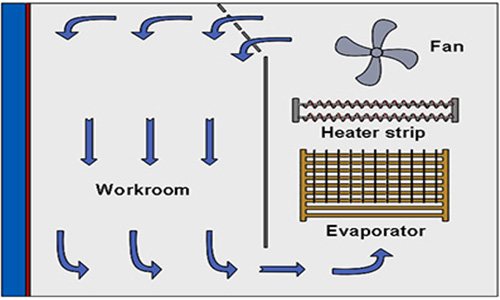

2. Luftumwälzungssystem	Zentrifugallüfterrad, geringes Gewicht, große Luftmenge, starker Winddruck, niedrige Geräuschentwicklung, sorgt für gleichmäßige Temperatur und Feuchtigkeit im Arbeitsraum.
3. Heizsystem	Elektrische Heizung, die hohe Temperatur kann 100 °C erreichen, ausgestattet mit Übertemperaturschutz, um ein Trockenbrennen des Heizgeräts zu vermeiden.

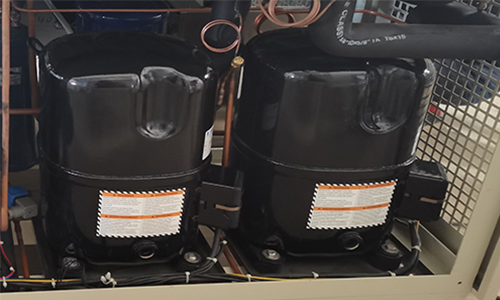

4. Kühlsystem	Zusammen mit dem Heizsystem zirkuliert das Kältemittel in Verdichter, Kondensator, Drosselelement und Verdampfer zur Abkühlung, wobei die niedrige Temperatur –60 °C erreicht.

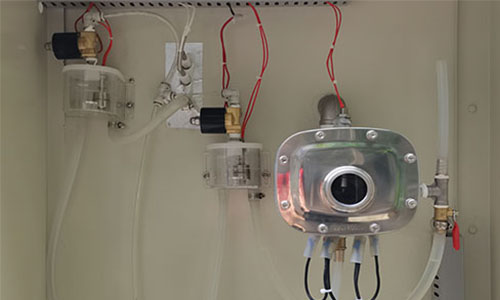

5. Feuchtesystem:	Eingebauter Wassertank, ausgestattet mit Alarmfunktion bei niedrigem Wasserstand, automatische Wasserversorgung für den Befeuchter.

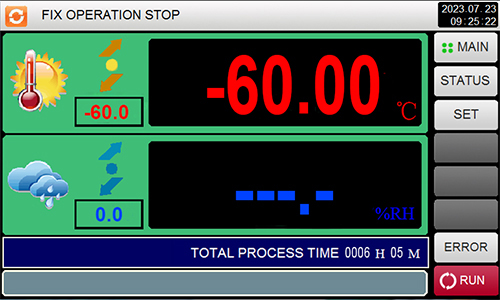

6. Steuerungssystem	Die Sensoren überwachen Temperatur, Feuchtigkeit, Luftströmung und andere Parameter des Arbeitsraums in Echtzeit und können diese Parameter steuern.
