Wichtigste Merkmale der IEC 61215 MQT10 UV-Vorkonditionierungsprüfkammer
Strikte Normkonformität— Entspricht vollständig den Anforderungen der UV-Vorkonditionierung nach IEC 61215-2 (MQT 10), IEC 61730 und IEC 61646.
Präzise Spektrumssteuerung— Liefert ein stabiles UVA/UVB/UVC-Verhältnis (UVC < 0,1 %, UVB 3–10 %, UVA 90–97 %), um die Ziel-Gesamtdosis von 15 kWh/m² (320–400 nm) und 7,5 kWh/m² (280–320 nm) zu erreichen.
Fortschrittliche Temperaturregelung— Hält die Kammertemperatur von Umgebungstemperatur bis 90 °C ± 2 °C und eine Schwarztafeltemperatur (BPT) von 35–80 °C mit kontinuierlicher automatischer Sensorrückmeldung.
Große Kapazität & kundenspezifische Abmessungen— Der Standard-Probenhalter nimmt Module mit einer Größe von 1400 × 2400 mm (B×H) auf und fasst 2/4/6+ Module pro Zyklus; kundenspezifische Halterungen für unregelmäßige oder übergroße Paneele sind verfügbar.
Online-Überwachung der UV-Intensität— Ein integriertes Radiometersystem misst kontinuierlich die UV-Intensität und berechnet automatisch die kumulative Bestrahlungsdosis, wobei die maximale UV-Bestrahlungsstärke auf < 250 W/m² begrenzt ist.
Design für vollflächige UV-Bestrahlung— Die Anordnung der Lampen und die Positionierung der Prüflinge sind so konstruiert, dass Abschattung und Unterbelichtung an den Kanten vermieden werden und jedes Modul auf seiner gesamten Oberfläche eine gleichmäßige Bestrahlung erhält.
Warum UV-Vorkonditionierung für PV-Module entscheidend ist
Gemäß IEC 61215 MQT 10 müssen PV-Module einer minimalen Gesamt-UV-Bestrahlung von 15 kWh/m² unterzogen werden, bevor sie in die Temperaturwechselprüfung (MQT 11) oder die Feuchte-Frost-Prüfung (MQT 12) gehen. Dieser Prozess identifiziert anfällige Polymermaterialien – wie Vergilbung der Rückseitenfolie, Delamination oder EVA-Verfärbung –, die sonst nach jahrelanger Freibewitterung zu Feldausfällen in Solarkraftwerken führen könnten.
Technische Daten der IEC 61215 MQT10 UV-Vorkonditionierungsprüfkammer
Parameter |
Spezifikation |
Name |
UV-Vorkonditionierungskammer |
Modell |
UVP-02 |
Anwendbare Norm |
IEC 61215-2:2021 MQT 10, IEC 61730, IEC 61646 |
Innenabmessungen (T×B×H) |
1450 × 745 × 2500 mm |
Außenabmessungen (T×B×H) |
1875 × 1210 × 2800 mm |
Größe des Probenhalters (B×H) |
1400 × 2400 mm |
Probenkapazität |
2 / 4 / 6 / ... Stück |
Bestrahlungsquelle |
Fluoreszierende UVA-Lampen (20 Stk.) und UVB-Lampen (10 Stk.) |
Temperaturbereich |
Umgebungstemperatur ～ 90 °C ±2 °C |
Schwarztafeltemperatur (BPT) |
35 ～ 80 °C |
Bandbreite |
UVC: < 0,1 % |
Bestrahlungsstärke-Steuerung |
280–320 nm: 7,5 kWh/m² |
Steuerung |
Programmierbarer Farb-LCD-Touchscreen-Controller |
Außenmaterial |
Stahlblech mit Schutzbeschichtung |
Innenmaterial |
Edelstahl SUS304 |
Wärmedämmung |
Polyurethanschaum und Isolierwatte |
Stromversorgung |
AC380V, 50Hz, 3-Phasen |
Details zur IEC 61215 MQT10 UV-Vorkonditionierungsprüfkammer
|

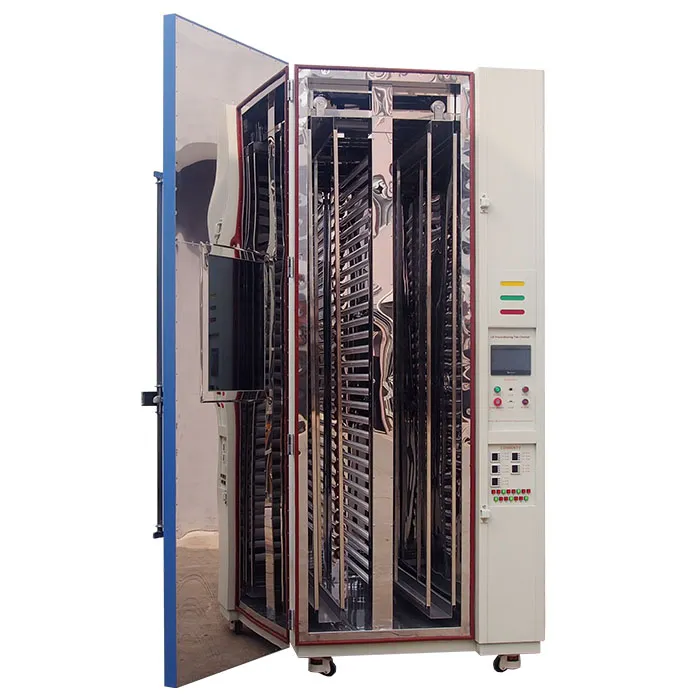

UV-Lampenanordnung
20 fluoreszierende UVA-Lampen + 10 UVB-Lampen erzeugen ein stabiles, gleichmäßiges Spektrum (UVA 90–97 %, UVB 3–10 %, UVC < 0,1 %), wobei die maximale UV-Bestrahlungsstärke unter 250 W/m² gehalten wird, genau entsprechend den Dosisanforderungen von IEC 61215 MQT10 für wiederholbare Degradationstests.
|
Programmierbarer Touchscreen-Controller
Eine Farb-LCD-Touch-Oberfläche ermöglicht die Mehrsegmentprogrammierung von UV-Dosis, Kammertemperatur und Schwarztafeltemperatur (35–80 °C) mit Echtzeitüberwachung, Datenaufzeichnung und automatischer Dosisberechnung für unbeaufsichtigte Langzeittests.
|
|
Innenraum aus Edelstahl SUS304
Die Innenauskleidung der Kammer besteht aus korrosionsbeständigem Edelstahl SUS304, kombiniert mit einem Außengehäuse aus beschichtetem Stahlblech, um der kontinuierlichen hochintensiven UV- und Wärmebelastung standzuhalten – dies reduziert den langfristigen Wartungsaufwand und verlängert die Lebensdauer der Anlage.
|
Isolierung und Sicherheitssystem
Polyurethanschaum und Isolierwatte halten eine stabile Kammertemperatur bis 90 °C ±2 °C aufrecht, während der integrierte Übertemperaturschutz und die UV-Strahlungs-Türverriegelung Bediener und Prüflinge während des gesamten Testzyklus schützen.
|
IEC 61215 MQT10 UV-Vorkonditionierungsprüfkammer – Maßgeschneidert für Ihr PV-Modul
PV-Module variieren stark in ihrem Format – standard rechteckig, große Freiflächenmodule, BIPV, flexibel/gebogen und unregelmäßige Formen. Eine Einheitskammer führt oft zu ungleichmäßiger UV-Bestrahlung, Randabschattung und unzuverlässiger Dosierung – und beeinträchtigt damit die Gültigkeit des IEC 61215-Tests.
Kundenspezifische Kammerabmessungen— Dimensioniert für Ihre größte Modulfläche, von Laborcoupons bis zu Modulen in voller Größe.
Einstellbare modulare Racks— Mehrstöckige oder neigbare Halterungen sichern rechteckige, trapezförmige, gebogene oder unregelmäßige Module.
Optimierte Lampenanordnung— UVA/UVB-Abstand wird pro Konfiguration neu berechnet, um eine gleichmäßige Bestrahlung über die gesamte Oberfläche, einschließlich Kanten und Ecken, zu gewährleisten – keine Abschattung oder Hotspots.
Mehrpunkt-Radiometer-Platzierung— Zusätzliche Sensorpunkte für größere oder unregelmäßige Layouts, die die vollständige Dosierungsabdeckung in jeder Zone überprüfen.
Konfigurationen für Batch-Tests— Racks, die für die gleichzeitige Prüfung mehrerer Paneele (2/4/6+) mit gleichbleibender Dosierung und Temperatur ausgelegt sind.
Unsere Ingenieure entwickeln anhand Ihrer Modulzeichnungen oder Abmessungen eine Kammer, die eine gleichmäßige UV-Bestrahlung auf der gesamten Oberfläche gewährleistet – so vermeiden Sie Nachprüfungen und erhalten Ergebnisse, die der Zertifizierungsprüfung standhalten.
Globales Garantie- und Servicenetzwerk von LIB Industry
Jede UVP-02-Kammer wird von einem Support-Netzwerk unterstützt, das auf langfristige Zuverlässigkeit ausgelegt ist, nicht nur auf einen einmaligen Verkauf:
3 Jahre Garantie— Volle Abdeckung der Kernkomponenten für absolute Sicherheit.
Lebenslanger technischer Support— Laufende Kalibrierung, Fehlerbehebung und Anwendungsunterstützung über die gesamte Lebensdauer Ihrer Anlage.
4 globale Servicezentren— Regionale Servicezentren ermöglichen schnelle Reaktionszeiten und reduzierte Ausfallzeiten, unabhängig vom Standort Ihres Labors.
29 autorisierte Vertretungen weltweit— Ein globales Vertriebsnetzwerk gewährleistet lokale Sprachunterstützung, Ersatzteilverfügbarkeit und Vor-Ort-Service in den wichtigsten Solartestmärkten.
Häufig gestellte Fragen
F: Welche Gesamt-UV-Dosis ist in IEC 61215 MQT10 erforderlich?
A: Die Kammer liefert 15 kWh/m² bei 320–400 nm (UVA) und 7,5 kWh/m² bei 280–320 nm (UVB), wobei der UVB-Anteil 3–10 % der Gesamt-UV ausmacht, bei einer Schwarztafeltemperatur von 35–80 °C.
F: Kann die Kammer für nicht standardmäßige oder übergroße PV-Module angepasst werden?
A: Ja. Kammerabmessungen, Probenhalterungen und die Anordnung der Lampen können alle auf Basis der Form und Größe Ihres Moduls maßgeschneidert werden, um eine vollständige und gleichmäßige UV-Abdeckung sicherzustellen – kontaktieren Sie unser Ingenieurteam mit Ihren Modulspezifikationen für einen maßgeschneiderten Vorschlag.
F: Welche Garantie und After-Sales-Unterstützung wird mit der Kammer geliefert?
A: Jede Einheit umfasst eine 3-jährige Garantie und lebenslangen technischen Support, unterstützt durch 4 globale Servicezentren und ein Netzwerk von 29 autorisierten Vertretungen weltweit für schnelle lokale Reaktion.
