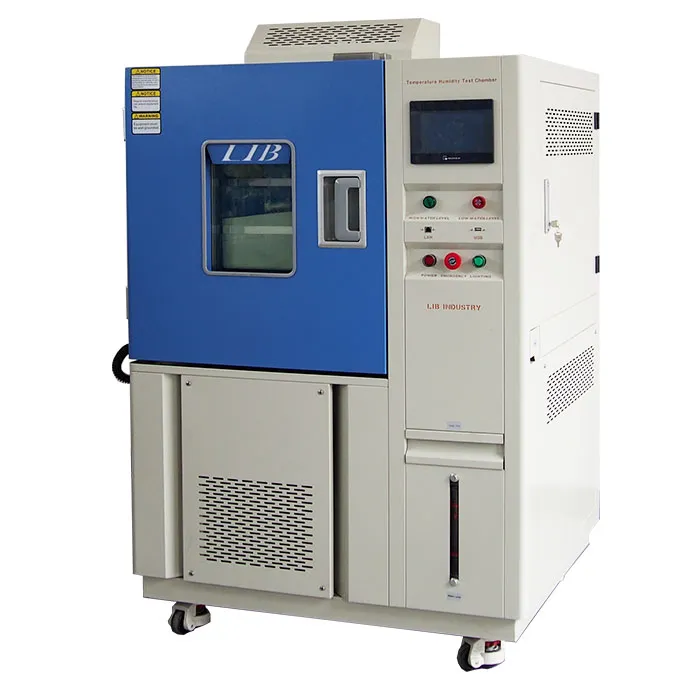

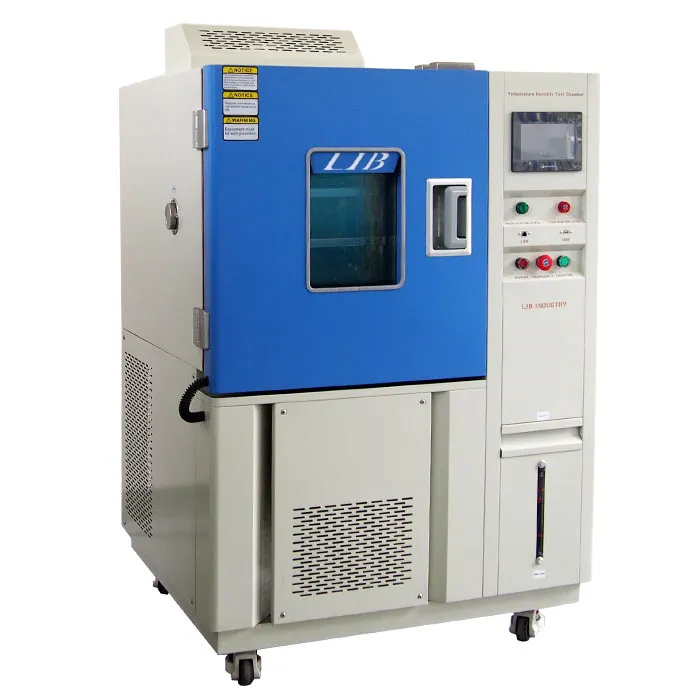

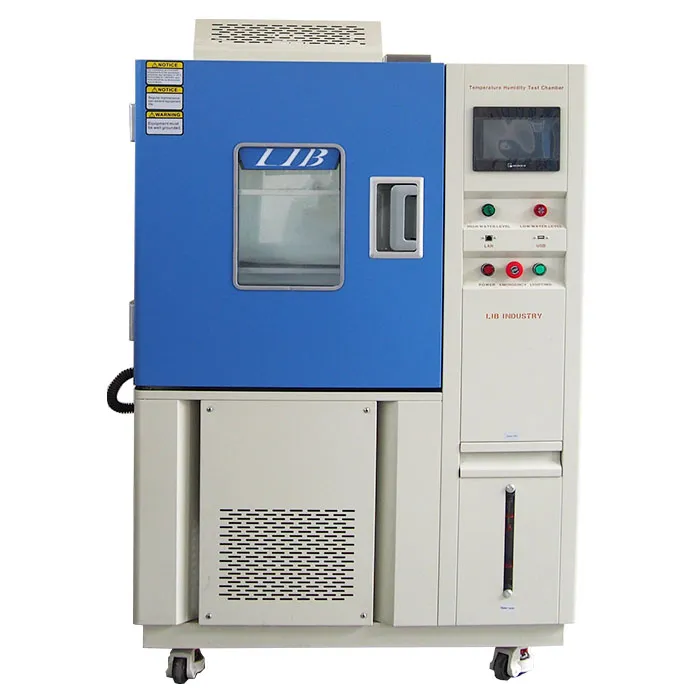

Thermoprüfkammer mit hoher Temperaturänderungsrate

Name: Thermoprüfkammer mit hoher Temperaturänderungsrate
Brand: Xi'an LIB Environmental Simulation Industry

Die LIB-Wärmetestkammer mit hoher Temperaturänderungsrate ist für Anwendungen konzipiert, die schnelle Temperaturwechsel erfordern, um die thermische Zuverlässigkeit von Materialien, Komponenten und Baugruppen zu bewerten, wie z. B. Halbleiter, Automobilelektronik, Batterien, Luft- und Raumfahrt sowie Materialwissenschaften.

Im Gegensatz zu herkömmlichen Temperatur- und Feuchtigkeitskammern erreicht diese Kammer schnelle Heiz- und Kühlraten von bis zu5/10/15 °C oder höher/minmit einem Temperaturbereich von -70/-40/-20 °C bis +150 °C, was eine präzise Simulation von Temperaturschock und beschleunigten Belastungsbedingungen ermöglicht.

Optionale Modelle: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 und weitere kundenspezifische Modelle

Anwendbare Normen: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D

In einer Thermocycling-Kammer während extremer Temperaturprüfungen

Merkmale und Vorteile der Thermoprüfkammer mit hoher Temperaturwechselrate

1. Echtes Hochgeschwindigkeits-Temperaturwechseln
Im Gegensatz zu herkömmlichen Kammern, die auf 3 °C/min beschränkt sind, können LIB-Kammern Heiz- und Kühlraten von bis zu 30 °C/min erreichen, wodurch Dutzende von Temperaturzyklen an einem einzigen Tag möglich sind und die Qualifikationszeiten drastisch verkürzt werden.

2. Konstante Testumgebung
Optimierte Luftstromzirkulation sorgt für eine gleichmäßige Temperaturverteilung bei schnellen Übergängen und verhindert thermische Verzögerungen, die Lötstellenermüdung oder Gehäuseausfälle in Halbleitern überdecken könnten.

3. Energieeffiziente Rampensteuerung
LIB-Kammern verwenden einen dynamischen Leistungsmanagement-Algorithmus, der die Kompressor- und Heizlasten in Echtzeit anpasst und den Energieverbrauch trotz aggressiver Temperaturwechsel reduziert.

4. Testzuverlässigkeit bei anspruchsvollen Profilen
Die Kammer hält eine Temperaturschwankung von ±0,5 °C selbst bei schnellen Rampen ein und stellt sicher, dass jedes Profil – ob JEDEC JESD22-Temperaturwechsel oder Automotive LV124 – mit laborüblicher Präzision ausgeführt wird.

Parameter der Thermoprüfkammer mit hoher Temperaturwechselrate

Modell	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Innenabmessungen (mm)	400500500	500600750	700800900	80010001000	100010001000
Außenabmessungen (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Innenvolumen	100L	225L	500L	800L	1000L
Wärmelast	1000W
Temperaturbereich	A: -20 °C bis +150 °C B: -40 °C bis +150 °C C: -70 °C bis +150 °C
Temperaturschwankung	± 0,5 °C
Temperaturabweichung	± 2,0 °C
Kühlrate	5 °C/min
Heizrate	5 °C/min
Steuerung	Programmierbarer Farb-LCD-Touchscreen-Controller, mehrsprachige Benutzeroberfläche, Ethernet, USB
Kühlsystem	Mechanisches Kompressionskältesystem
Außenmaterial	Stahlblech mit Schutzbeschichtung
Innenmaterial	Edelstahl SUS304
Stromversorgung	380V
Maximaler Geräuschpegel	65 dBA

Details der Thermoprüfkammer mit hoher Temperaturwechselrate

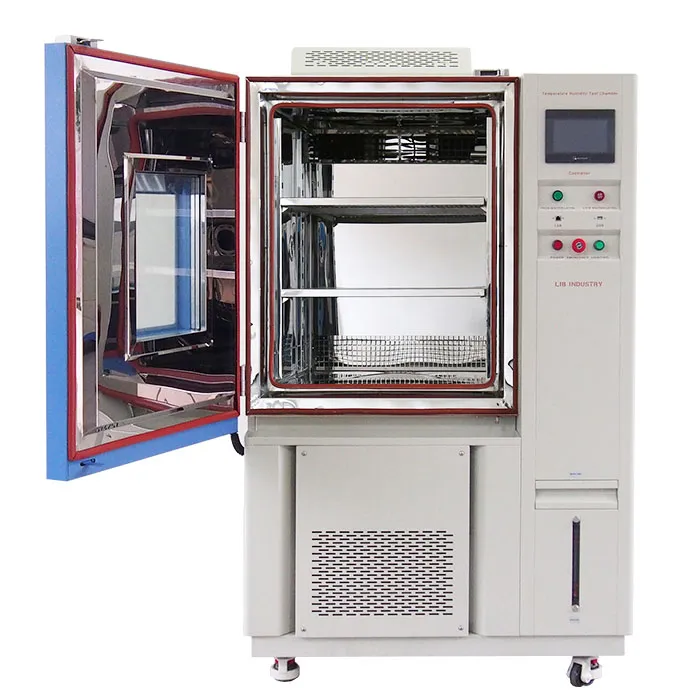

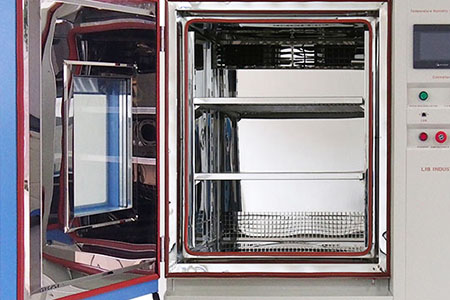

Testraum	Edelstahl SUS304, der Innenraum gewährleistet Haltbarkeit bei wiederholten schnellen Heiz- und Kühlzyklen. Speziell konstruierte Luftstromkanäle sorgen für eine gleichmäßige Temperaturverteilung bei schnellen Rampenwechseln und verhindern Hot- oder Cold-Spots selbst bei 20 °C/min. Mehrschichtige Wärmedämmung minimiert Wärmeverluste.
Kabeldurchführung	Standard-Kabel- und Sensordurchführungen mit Ø50 mm ermöglichen den einfachen Anschluss von elektrischen Lastkreisen, Batteriepacks, Leiterplattenprüflingen oder Luftfahrtsensoren, ohne die Kammerstabilität zu beeinträchtigen. Optional sind mehrere Durchführungen oder kundenspezifische Durchmesser erhältlich.
Steuerungssystem	Fortschrittlicher programmierbarer PID-Touchscreen-Controller, ausgelegt für mehrstufige Rampen- und Halteprofile. Echtzeitüberwachung der Temperaturverläufe mit Datenaufzeichnung und Fernzugriff über Ethernet/USB für die Testdokumentation.
Kühlsystem	Kaskadenkühlsystem, konstruiert für kontinuierliche Hochgeschwindigkeitskühlung ohne Leistungsabfall. Intelligentes Lastmanagement gleicht Heiz- und Kompressorleistung aus und bietet sowohl Energieeffizienz als auch schnelle Reaktion.

Wenn Sie weitere Informationen zur Thermoprüfkammer mit hoher Temperaturwechselrate erhalten möchten, hinterlassen Sie bitte Ihre Kontaktdaten. Das LIB-Team wird Ihnen weitere Auswahlvorschläge, Materialien und Angebote zur Verfügung stellen.
