Ein Karton kann bei der Ankunft unberührt aussehen, während die Platine im Inneren bereits ausgefallen ist – eine gerissene Lötstelle, ein gelockerter Steckverbinder oder ein Relaiskontakt, der nur unter Last Fehlfunktionen zeigt. Dieser Artikel beantwortet die Frage direkt:Versandvibrationen werden mit einerVibrationskammergetestet, die die zufällige Bewegung, Temperatur und Feuchtigkeit nachbildet, der ein Paket im Lkw-, Luft-, Schienen- und Pakettransport ausgesetzt ist, sodass Ingenieure Ausfälle erkennen können, bevor es der Kunde tut. Im Folgenden erläutern wir, warum Vibrationen Elektronik schädigen, welche Normen gelten (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), wie man einen Prüfplan erstellt, wie LIB-Vibrationskammern für diese Aufgabe konfiguriert werden und wie man zwischen Kammertypen für die eigene Produktlinie wählt.
Die meisten Transportvibrationen sindrandom, keine einzelne saubere Sinuswelle. Ein Lkw-Boden, ein Paketsortierband, ein Flugzeugfrachtraum und ein Palettenstapel geben gleichzeitig viele Frequenzen in das Paket ab, und der Karton oder die Schaumstoffpolsterung kann diese Energie ebenso leicht verstärken wie absorbieren.

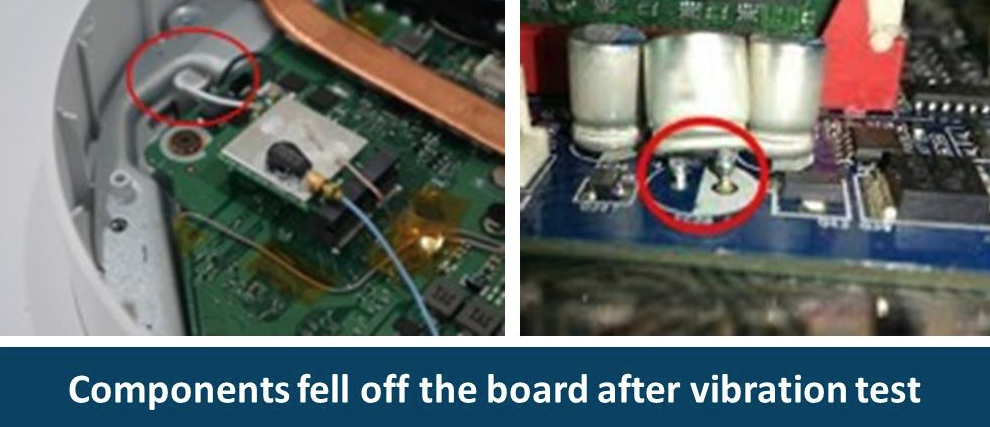

Ermüdung der Lötverbindungen und Rissbildung in der Leiterplatte.Leiterplatten fallen selten durch einen einzelnen Stoß aus – sie versagen durch Akkumulation. Tausende kleiner Biegezyklen erzeugen Mikrorisse um schwere Bauteile, Kühlkörper, Transformatoren, Batterien und eckseitig montierte Steckverbinder. Fine-Pitch-Bauteile, BGA-Gehäuse und Keramikkomponenten tragen sowohl elektrische als auch mechanische Last, sodass sie als erste verschobene Resonanzspitzen, abgehobene Pads oder offene Stromkreise zeigen.
Lockerung von Steckverbindern und Kabelverschiebung.Steckverbinder vereinen Reibung, Verriegelungskraft und Kontaktdruck, die alle durch Vibration gestört werden können. Kabelbäume verschieben sich, Flachbandkabel bewegen sich, Schrauben lockern sich und Isolierung reibt an Metallkanten – oft ohne dass ein erster Einschalttest fehlschlägt, nur um später unter Last oder nach weiterer Handhabung zu versagen.
Bauteilresonanz.Displays, Lüfter, Spulen, Batterien, Antennen und interne Halterungen haben jeweils ihre eigene Resonanzfrequenz. Wenn die Polsterung die Vibrationsenergie in diesen Bereich verschiebt, anstatt sie zu dämpfen, beschleunigt sich die Schädigung eher, als dass sie verlangsamt wird.
Transportabschnitt |
Typische Vibrationsquelle |
Road |
Lkw- und Transporterboden-Vibration, normalerweise am stärksten bei niedrigen Frequenzen |
Sortierung/Handhabung |
Förderbandübergaben, Rutschen, Paketsortierer |
Lagerhaltung |
Palettenstapelung (Oberlastdruck), Überladebrücken, Gabelstaplerbewegung |
Air |
Frachtraum-Vibration plus Druck- und Temperaturänderung |
Rail |
Kontinuierliche niederfrequente Bodenvibration über lange Dauer |
Da echte Sendungen mehrere dieser Faktoren auf einer Reise kombinieren, sollte die Prüfprobe dievollständige Versandkonfiguration— Produkt, Zubehör, Kabel, Handbücher, Inneneinsätze, Karton, Etiketten und Verschlussmethode — nicht nur die blanke Platine oder Einheit sein.
Die richtige Norm hängt vom Paketgewicht, der Vertriebsart (Paket, palettiert, Luftfracht oder gemischt), dem Produktrisiko und den Kundenanforderungen ab.
Norm |
Beste Anwendung |
Anzugebende Schlüsselparameter |
ASTM D4169 |
Versandbehälter und -systeme |
Schedule E Lkw-Zufallsvibration, üblicherweise 1–200 Hz PSD. Eine 60-minütige Lkw-Sequenz wird oft in Low (0,40 Grms, 40 min), Medium (0,54 Grms, 15 min) und High (0,70 Grms, 5 min) unterteilt. |
ASTM D999 |
Gefüllte Versandbehälter |
Methode A1 wiederholter vertikaler Stoß, A2 wiederholter rotatorischer Stoß, B Einzelbehälter-Resonanz, C palettierte/unitierte/gestapelte Resonanz. Aufbauten mit festem Hub nutzen oft 25,4 mm Spitze-Spitze-Hub bei etwa 2–5 Hz für 60 Minuten. |
ASTM D4728 |
Zufallsvibration gefüllter Versandeinheiten |
PSD-Regelung in g²/Hz mit aus der Kurve abgeleitetem Gesamt-Grms; Berichte sollten Frequenzbereich, Eckpunkte, Grms, Orientierung, Dauer, Nutzlastgewicht, Vorrichtung und Felddatenbasis aufführen. |
ISTA 3A |
Paketsendungen bis 70 kg / 150 lb |
Standard-, Klein-, Flach- und Langgut-Paketprofile. Zufallsvibration mit/ohne Auflast bei 0,53 und 0,46 Gesamt-Grms; optionale Niederdruck-Zufallsvibration bei 60 kPa (Lkw-und-Luft) oder 70 kPa (nur Lkw). |
Fazit des Ingenieurs:ay:Wenn Sie den Grms-Pegel, den Frequenzbereich und die Dauer, die Ihr Produkt überstehen muss, nicht benennen können, ist die Prüfspezifikation noch nicht fertig.
Beginnen Sie mit der tatsächlichen Routeein Paket unter 70 kg weist auf ISTA 3A hin; ein palettierter Industrieregler liegt näher an ASTM D4169 oder D4728.
Fügen Sie Umweltbelastungen hinzu, wo sie relevant sindSchaumstoff versteift sich bei Kühllagerung, erweicht bei Hitze und verliert Dämpfung nach Kompression; Wellpappe verliert Festigkeit bei hoher Luftfeuchtigkeit. Kombinierte Kammertests erfassen dies, reine Vibrationstests nicht.
Protokollieren Sie die Testbedingungen präziseProduktbetriebszustand, Paketorientierung, Sensorpositionen, Umweltsollwerte und Inspektionsmethode (visuell, Drehmomentprüfung, elektrischer Test, Firmware-Protokoll, Kalibriercheck oder Röntgen).
Vergleichen Sie Eingangs- vs. AntwortsignalEin starker Übertragungsspitzenwert bedeutet, dass die VerpackungEinspeisungEnergie in das Produkt einspeist anstatt sie zu absorbieren, was direkt auf eine Neugestaltung der Polsterung hinweist.
Die Inspektion nach dem Test sollte über Bestanden/Nicht bestanden hinaus nach eingedrückten Ecken, durchgeschlagenem Schaumstoff, Reibestaub, Kabelbewegung, gelockerten Schrauben, verändertem Übergangswiderstand, Lüftergeräuschen, intermittierenden Resets, gerissenen Gehäusen und verschobener Resonanzfrequenz suchen.

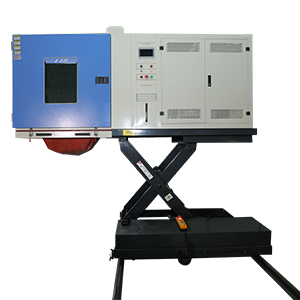

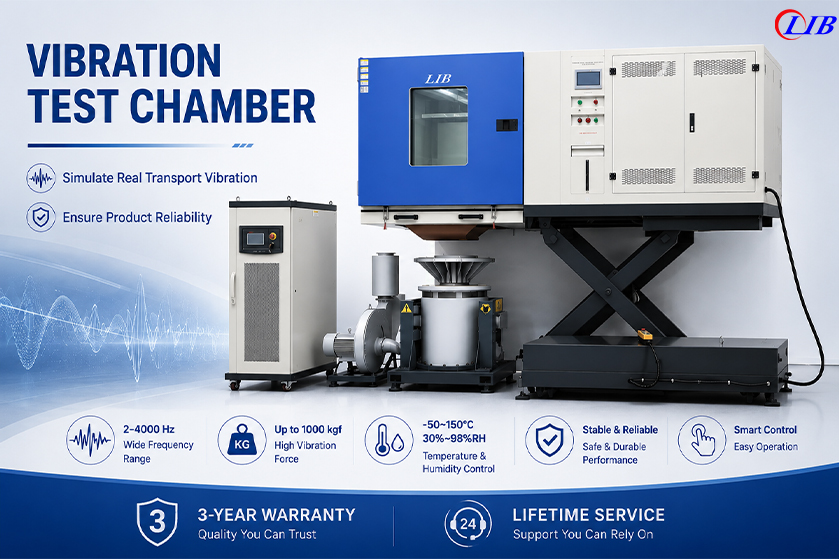

LIB-Vibrationskammern kombinieren mechanische Vibration mit kontrollierter Temperatur und Luftfeuchtigkeit in einem Gehäuse, sodass dasselbe Paket und dieselbe Sensoranordnung bei Umgebungs-, Kälte-, Feucht- und Heißbedingungen getestet werden können, ohne die Probe zwischen Maschinen zu bewegen.
| Leistungsmerkmal | Praktischer Nutzen für Verpackungstests |
|---|---|
| Temperaturbereich: -50°C bis +150°C | Reproduziert die Schaumversteifung bei Kühllagerung und -erweichung bei warmer Lkw-Transport |
| Temperaturschwankung ±0,5°C / Abweichung ±2,0°C | Hält die thermischen Bedingungen stabil, während Vibrationsdaten erhoben werden |
| Feuchtebereich: 30%–98% r.F., Abweichung ±2,5% r.F. | Beurteilt Kartonfestigkeit, Klebstoffe, Etiketten, Schaumstoff und Kontaktverhalten |
| Heiz-/Kühlrate: 5°C/min | Verkürzt Übergänge zwischen Lager- und Transportbedingungen |
| Vibrationsfrequenzbereich: 2–4000 Hz | Deckt niederfrequente Transportbewegung und höherfrequente Resonanzscreening ab |
| Nennvibrationskraft: 1000 kgf | Bewältigt anspruchsvolle kombinierte Paket- und Produktlasten |
| Digitaler Leistungsverstärker + mechanische Kälteanlage | Hält kombinierte Temperatur-/Feuchte-/Vibrationsprofile von Lauf zu Lauf wiederholbar |
| 600 × 600 mm Gleittisch mit Kopf-Expander | Praktische Vorrichtungsfläche für verpackte Elektronik und Baugruppen |
| |
Faktor |
Standard-Temperatur-/Feuchtekammer |
LIB-Vibrations- + Klimakammer |
Simuliert Transportstoß/-vibration |
No |
Ja (2–4000 Hz, bis zu 1000 kgf) |
Simuliert Kalt-/Warmlagerung |
Yes |
Yes |
Simuliert Feuchteeffekte auf Verpackung |
Yes |
Yes |
Geeignet für Haltbarkeits-/Lagerqualifikation |
Yes |
Ebenfalls geeignet, plus Transportqualifikation |
Geeignet für ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
Am besten geeignet für |
Lager- und Alterungstests |
Vollständige Versand- und Vertriebsqualifikation |
Wenn Ihr Produkt nur ein Lagerregal überstehen muss, reicht unter Umständen eine Standardkammer aus. Wenn es einen Lkw, ein Sortierband und einen Flugzeugfrachtraum auf derselben Reise überstehen muss, ist die kombinierte Kammer diejenige, die dem tatsächlichen Ausfallmodus entspricht.
Ingenieurteams, die einen Schwingprüfkammer-Lieferanten bewerten, fragen in der Regel nach mehr als dem Datenblatt – sie fragen, was nach der Lieferung passiert. Für LIB-Kunden umfasste dies Vor-Ort-Installationsanleitung, Bedienerschulung zu PSD-Profil-Einrichtung und Vorrichtungsmontage, Kalibrierunterstützung und After-Sales-Betreuung für kombinierte Temperatur-Feuchte-Vibrationsprogramme in den Bereichen Elektronik, Automobil, Telekommunikation, Solar und Industrie.
Welche Normen werden für Verpackungs-Vibrationstests verwendet?
Die gebräuchlichsten sind ASTM D4169 für die Leistung von Versandbehältern, ASTM D999 für Vibrationsprüfverfahren an gefüllten Behältern, ASTM D4728 für Zufallsvibration gefüllter Versandeinheiten und ISTA 3A für Paketsendungen bis 70 kg / 150 lb.
Wie wähle ich eine Vibrationskammer für Elektronik-Verpackungstests aus?
Stimmen Sie die Kammer auf die Paketabmessungen, die Nutzlastmasse, den erforderlichen Frequenzbereich, den Ziel-Grms, den Temperatur-/Feuchtebereich, die Vorrichtungsfläche und die maßgebliche Norm ab. Für Elektronik ist eine Kammer, die Temperatur, Feuchte und Vibration kombiniert, normalerweise aussagekräftiger als reine Vibration.
Welche Elektronik ist am anfälligsten für Transportvibrationen?
Produkte mit schweren bestückten Leiterplattenkomponenten, fein gepitchten Lötverbindungen, Steckmodulen, Displays, Batterien, Lüftern, optischen Komponenten, Relais und Kabelbäumen benötigen besondere Aufmerksamkeit bei der Verpackungsgestaltung.
Ersetzt eine Vibrationskammer reale Versand-Feldversuche?
Nicht vollständig – sie ergänzt sie. Instrumentierte Feldsendungen erzeugen reale PSD-Daten, die in die Kammer zurückprogrammiert werden können und einen wiederholbaren Labortest liefern, der die tatsächliche Vertriebsumgebung nachbildet.
Welchen After-Sales-Support bietet LIB für seine Vibrationskammern?
LIB bietet für seine Vibrationskammern eine3-jährige Garantie, lebenslangen technischen Supportund einenKomplettservice aus einer Handdie Projektberatung, Kammerkonfiguration, Installationsanleitung, Bedienerschulung, Kalibrierung und laufende Wartung umfasst – so erhalten Labore kontinuierliche Unterstützung, solange die Kammer in Betrieb ist, nicht nur während der Garantiezeit.
|
Temperatur-Feuchte-Vibrations-Kombikammer – für Produkte, die gleichzeitige Klima- und Transportsimulation benötigen. |

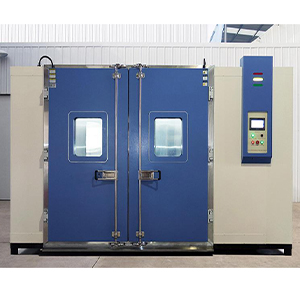

– für große palettierte Ladungen oder Verteilungsprüfungen mehrerer Einheiten. |
– für Lagerung, Haltbarkeit und Vorkonditionierung vor Vibrationstests. |
Ein Karton kann eine Oberflächeninspektion bestehen und dennoch eine beschädigte Platine verbergen. Lötermüdung, Leiterplattenrisse, gelockerte Steckverbinder, Kabelverschiebung, Resonanz und versteckte Funktionsausfälle sind die wahren Risiken von Versandvibrationen – und eine Vibrationskammer ist das Mittel, um sie zu entdecken, bevor es der Kunde tut. Ein solider Prüfplan verwendet das vollständig verpackte Produkt, die maßgebliche Norm (ASTM D4169, ASTM D999, ASTM D4728 oder ISTA 3A) und Bestanden-/Nicht-bestanden-Kriterien, die an der tatsächlichen Produktfunktion ausgerichtet sind, nicht nur am Kartonzustand.
Benötigen Sie Hilfe bei der Abstimmung einer Vibrationskammer auf Ihre Verpackungs- und Vertriebsanforderungen?Kontaktieren Sie LIB Environmental Simulation Industry für Beratung zur Kammerkonfiguration, technische Datenblätter, Angebote oder eine maßgeschneiderte Prüflösung, die auf Ihre Versandroute und Ihr Produktrisikoprofil zugeschnitten ist.
