Technologien zur Kohlenstoffabscheidung, -nutzung und -speicherung (CCUS) erfordern dauerhafte, skalierbare Mineralisierungspfade, um abgeschiedenes Kohlendioxid in stabile Produkte umzuwandeln. In der Betonforschung bietet die CO2-Karbonatisierungshärtung einen doppelten Nutzen: Sie bindet Kohlendioxid dauerhaft als feste Calciumcarbonat-Minerale und verbessert gleichzeitig die frühe mechanische Festigkeit, verfeinert die Porenstruktur und verringert die Wasseraufnahme in zementhaltigen Bindemitteln, rezyklierten Betonzuschlagstoffen (RCA) und industriellen Nebenprodukten wie Stahlschlacke.
Die Überbrückung der Kluft zwischen einer vielversprechenden chemischen Reaktion und einem skalierbaren Herstellungsprozess erfordert eine präzise Laborkontrolle. Eine spezielleCO2-Karbonatisierungskammerbietet die überwachte, reproduzierbare Umgebung, die benötigt wird, um Bindemittelformulierungen zu bewerten, die Gasdiffusion zu optimieren und die Kohlenstoffaufnahme genau zu quantifizieren.
Dieser umfassende Leitfaden erläutert die chemischen Mechanismen, kritischen Umgebungsparameter, Prüfnormen (EN 12390-12, ISO 1920-12, RILEM CPC-18R1), Versuchsabläufe und schlüsselfertigen Gerätelösungen von LIB Industry.
Um aussagekräftige CCUS-Experimente zu entwerfen, müssen Forscher zwischen gesteuerter Frühkarbonatisierungshärtung und passiver natürlicher Verwitterung unterscheiden.
Natürliche Karbonatisierung |
Beschleunigte CO2-Härtung |
Passive, umgebungsbedingte Exposition |
Gesteuerte, frühzeitige Behandlung |
Niedrige CO2-Konzentration (~0,04 %) |
Hohe CO2-Konzentration (1 % bis 20 %) |
Dauert Monate bis Jahre |
Dauert Minuten bis 72 Stunden |
Senkt den pH-Wert, riskiert Bewehrungsstahlkorrosion in Stahlbeton |
Verdichtet die Matrix, erhöht die Frühfestigkeit und bindet CO2 |
Die natürliche Karbonatisierung erfolgt passiv, wenn atmosphärisches CO2 (~0,04 %) über Monate oder Jahre in den erhärteten Beton diffundiert. Es reagiert mit Hydratationsprodukten und senkt den pH-Wert der Porenlösung von über 12,5 auf unter 9,0. In Stahlbeton deaktiviert dieser Alkalinitätsverlust den eingebetteten Stahl, wodurch die natürliche Karbonatisierung zu einem Dauerhaftigkeitsproblem für gealterte Bauwerke wird.
Die Karbonatisierungshärtung ist ein gezielter, frühzeitiger Herstellungsprozess, der auf frischen, entschalten oder vorkonditionierten zementhaltigen Materialien angewendet wird. Durch die Exposition der Matrix gegenüber erhöhten CO2-Konzentrationen unter kontrollierter relativer Luftfeuchtigkeit und Temperatur löst sich Kohlendioxid schnell im Porenwasser und bildet feste Karbonatminerale.
|
Wichtige Erkenntnis Ergebnisse der Karbonatisierungshärtung sollten niemals ohne validierte Korrelationsmodelle direkt für Lebensdauervorhersagen verwendet werden, da die frühe Mineralisierung die anfängliche Mikrostrukturentwicklung des Materials bewusst verändert. |
Die Karbonatisierungshärtung wandelt gasförmiges Kohlendioxid durch wässrige Auflösungs- und Fällungsreaktionen in feste Mineralphasen um:
Ca(OH)2 + CO2 →(H2O)→ CaCO3 + H2O
C-S-H + x CO2 →(H2O)→ C-S-H (calcium-depleted) + x CaCO3 + y H2O
Zusätzliche Reaktionswege treten bei der Behandlung von magnesium- oder eisenhaltigen Materialien auf, wie z. B. Stahlschlackenpresslingen und alternativen Bindemitteln mit niedrigem Klinkergehalt.
Parameter |
Zielbereich |
Warum es wichtig ist |
Feuchtigkeitshaushalt |
50 % – 70 % r.F. |
Zu trocken: kein wässriger Film für die CO2-Lösung. Zu nass: Poren füllen sich mit Wasser und blockieren die Gasdiffusion. |
Temperaturregelung |
20 °C – 40 °C |
Reguliert die Gaslöslichkeit und die Mineralausfällungsrate. |
CO2-Konzentration und Gaszirkulation |
Prozessabhängig |
Treibt den Konzentrationsgradienten ohne lokale Stagnation an. |
Parameter / Protokoll |
Forschungs- und Screeningbereiche |
EN 12390-12 Norm |
ISO 1920-12 Norm |
Hauptziel |
Prozessoptimierung und CO2-Aufnahmescreening |
Vergleich der Karbonatisierungsbeständigkeit |
Karbonatisierungstiefenprofilierung für Betonklassen |
CO2-Konzentration |
1 % bis 20 % Volumenprozent |
3,0 % ± 0,5 % |
3,0 % ± 0,5 % |
Temperatur |
20 °C bis 40 °C |
20 °C ± 2 °C |
22 °C ± 2 °C (heißes Klima: 27 °C ± 2 °C) |
Relative Luftfeuchtigkeit |
50 % bis 70 % r.F. |
57 % ± 3 % r.F. |
55 % ± 5 % r.F. (heißes Klima: 65 % ± 5 % r.F.) |
Expositionsdauer |
Minuten bis 72 Stunden |
28 Tage Härtung + 14 Tage Konditionierung |
Variable Zyklenintervalle |
Primärer Endpunkt |
Maximale Druckfestigkeitssteigerung, Aufnahme (g CO2/kg), Porenverfeinerung |
Karbonatisierungstiefe (dk) mittels Indikator-Sprühtest |
Vergleichende Verfolgung der Karbonatisierungsfront |
Ein disziplinierter Laborablauf verhindert, dass Vorkonditionierungsunterschiede oder Beladungseffekte der Kammer die Karbonatisierungsdaten verfälschen.
1. Ziel definieren und Wiederholungsproben vorbereiten (≥3 Proben pro Gruppe)
2. Anfangsreferenz aufzeichnen (Mischungsverhältnis, Gründichte, Trockenmasse)
3. Vorkonditionierung standardisieren (gleiche r.F./Feuchtigkeitsverlust)
4. Kammer programmieren und Härtung durchführen (CO2, Temperatur, r.F., Gasdurchfluss)
5. Kontinuierliche Überwachung und In-situ-Datenprotokollierung
6. Charakterisierung nach der Härtung (Aufnahme, Tiefe, Festigkeit, XRD)
Probenabstand und Luftströmung: Halten Sie mindestens 20 mm bis 50 mm Abstand um jede Probe in der Kammer ein. Dichtes Stapeln blockiert die Gaszirkulation und führt zu ungleichmäßigen Karbonatisierungsfronten.
Feuchtigkeitskorrigierte Massenbilanz: Eine schnelle Massenzunahme während der Härtung beweist nicht automatisch eine Kohlenstoffbindung. Massenänderungen müssen mittels Thermogravimetrischer Analyse (TGA) oder Elementarverbrennungsanalyse um Wasserverdunstung oder -kondensation korrigiert werden.
Genauigkeit des Indikatorsprays (RILEM CPC-18R1): Besprühen Sie bei der Messung der Karbonatisierungstiefe eine frisch gebrochene Oberfläche mit einer 1%igen Phenolphthalein-Alkohollösung. Notieren Sie mindestens 3 bis 5 Tiefenpunkte pro Kante auf 0,2 mm genau und unterscheiden Sie die unkarbonatisierte violette Zone (pH > 10,0) von der klaren karbonatisierten Zone.
Die kontrollierte Karbonatisierungshärtung wird entlang mehrerer wichtiger struktureller und materieller Pfade angewendet:
Betonfertigteile |
Stahlschlacke und Nebenprodukte |
Rezyklierte Zuschlagstoffe |
Schnelle Frühfestigkeit ermöglicht frühes Ausschalen |
Wandelt Abfall in strukturelle Karbonate um |
Verdichtet die poröse Mörtelbeschichtung |
• Betonmauersteine (CMUs): Eine frühzeitige Exposition gegenüber erhöhtem CO2 ermöglicht eine schnelle Festigkeitsentwicklung, verkürzt die Ausschalzeiten und reduziert den Energiebedarf für die Dampfaushärtung.
• Stahlschlackenpresslinge und Industrielle Abfälle: Hochkalzium-/magnesiumhaltige Schlackenpresslinge gewinnen an struktureller Integrität, da Karbonate lose Mineralpartikel in eine Matrix binden, ohne auf herkömmlichen Portlandzement angewiesen zu sein.
• Verbesserung von rezyklierten Betonzuschlagstoffen (RCA): Die Karbonatisierung von Betonabbruchabfällen verdichtet die poröse anhaftende Mörtelschicht, verringert die Wasseraufnahme und verbessert die mechanische Bindung bei der Wiederverwendung in Frischbetonmischungen.
Standard-Umgebungskammern fehlen gasdichte Versiegelungen, Sicherheitsverriegelungen und nichtdispersive Infrarot-(NDIR)-Steuerungssysteme, die für eine präzise Karbonatisierungsforschung erforderlich sind.
Betriebsparameter |

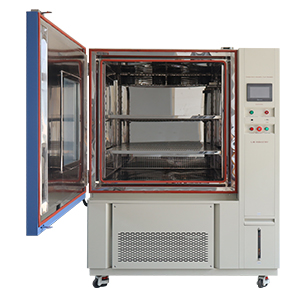

Standard-Temperatur-/Feuchtigkeitskammer |

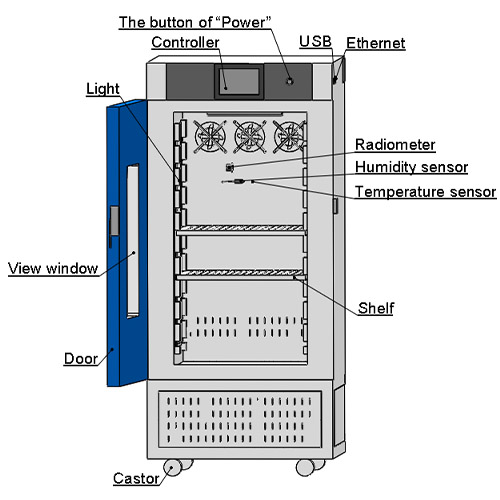

LIB CO2-Karbonatisierungskammer |
CO2-Konzentrationsbereich |
Umgebungsluft (~0,04 % nur) |
0 % bis 20 % (gesteuert über NDIR-Sensor) |
Temperaturbereich |
-20 °C bis +100 °C |
-60 °C bis +150 °C (±0,5 °C Genauigkeit) |
Feuchtigkeitsbereich |
20 % bis 98 % r.F. |
10 % bis 98 % r.F. (±1,0 % bis ±1,5 % r.F. Genauigkeit) |
Gashandhabungssystem |
Offene Belüftung / nicht versiegelt |
Gedichteter Arbeitsraum, automatische Spülung und Überdruckventil |
Arbeitsraummaterial |
Standard-Edelstahl |
Korrosionsbeständiger Edelstahl der Güte SUS304 |
Sicherheitsverriegelungen |
Thermischer Überlastabschalter |
Überdruckalarm, CO2-Leckerkennung, verriegelte Türverschlüsse |
Die Auswahl spezialisierter Prüfgeräte erfordert einen technischen Partner mit nachgewiesener Fertigungserfahrung und vollständiger schlüsselfertiger Unterstützung.
Gegründet im Jahr 2009, ist Xi'an LIB Environmental Simulation Industry ein engagierter Hersteller und globaler Anbieter von Umweltprüfkammern. LIB bietet schlüsselfertige Lösungen – von maßgeschneiderter Konstruktionsplanung und Gasintegration bis hin zu Lieferung, Installation, Kalibrierung und Bedienerschulung.
• Umfassendes Prüfsortiment: LIB stellt Temperatur-/Feuchtigkeitskammern, CO2-Karbonatisierungsprüfkammern, Salzsprühsysteme, Bewitterungskammern und kundenspezifische begehbare Umwelträume her.
• Qualitätssicherung: Alle LIB-Kammern durchlaufen vor dem Versand eine strenge Funktionsprüfung, Mehrpunkt-Sensorkalibrierung und kontinuierliche Inbetriebnahme.
• Branchenführende Garantie: Auf alle LIB-Geräte wird eine 3-jährige vollständige Garantie sowie lebenslanger technischer Support und Service gewährt.
|
 |
• Präzise NDIR-CO2-Steuerung: Nichtdispersive Infrarotsensoren überwachen kontinuierlich die CO2-Konzentration bis zu 20 % ohne Gasverbrauch und steuern automatische Magnetventile zur Injektion an.
• Mehrparameter-programmierbare SPS: Die Touchscreen-Oberfläche zeigt Echtzeitkurven für CO2-Anteil, Temperatur und relative Luftfeuchtigkeit, mit vollständiger CSV-Datenprotokollierung über USB und Ethernet-Anschluss.
• Integrierte Sicherheitsarchitektur: Automatische Überdruckventile, Gasleckalarme und die erzwungene Raumluftspülung vor dem Öffnen der Tür schützen das Laborpersonal.
Zur Unterstützung umfassender CCUS-Forschung, der Bewertung der Betondauerhaftigkeit und mehrfaktorieller Umgebungsprüfungen bietet LIB Industry ein vollständiges Portfolio ergänzender Umgebungsprüfgeräte:
|
Schnellprüfkammer für Frost-Tau-Wechsel von Beton
|
|
|
|
|
Ein universitäres bautechnisches Labor, das CCUS-Forschung an Stahlschlackenpresslingen und rezyklierten Betonzuschlagstoffen durchführt, benötigte eine Umgebungskammer, die stabile 20%ige CO2-Karbonatisierungshärtungsprofile ausführen kann, wobei eine strenge thermische Kontrolle von 60 % r.F. und 30 °C eingehalten wird.
1. Vor-Ort-Installation und Gasleitungsanschluss
2. Druckabfallprüfung auf Gasdichtheit und Kalibrierung des NDIR-Sensors
3. Mehrpunkt-Temperatur- und Feuchtigkeitskartierung über Probenregale
4. Praktische Schulung des Forschungsteams zur Ausführung von Programmschritten
5. Endgültige Abnahme und Aktivierung der 3-Jahres-Garantie
Mit der LIB CO2-Karbonatisierungskammer erzielte das Forschungsteam reproduzierbare mineralisierte Aufnahmeraten (>8 % Massezunahme durch CO2) bei Stahlschlackenpresslingen innerhalb von 24-Stunden-Zyklen. Die automatisierte Datenprotokollierung ermöglichte eine klare Korrelation zwischen der Kammerfeuchtestabilität und der Karbonatisierungsfronttiefe.
"Die Stabilität der LIB-Kammer über lange 72-stündige Karbonatisierungszyklen hinweg war entscheidend für unsere CCUS-Aufnahmemodellierung. Die automatische Gasspülung und die Sicherheitsentlastungsfunktionen gaben unserem Team volles Vertrauen beim Betrieb mit erhöhten CO2-Konzentrationen." |
F1: Was ist der Hauptunterschied zwischen Karbonatisierungshärtung und natürlicher Karbonatisierung?
Die Karbonatisierungshärtung ist eine schnelle, gesteuerte Frühbehandlung (mit 1 % bis 20 % CO2), die auf frische oder entschalte Materialien angewendet wird, um den Festigkeitszuwachs zu beschleunigen und Kohlendioxid zu mineralisieren. Die natürliche Karbonatisierung ist ein langsamer, passiver Prozess, der durch Umgebungsluft (~0,04 % CO2) über Jahre hinweg angetrieben wird und bei altem Stahlbeton zur Depassivierung des Stahls führen kann.
F2: Warum ist die Feuchtigkeitsregelung bei Karbonatisierungsexperimenten so wichtig?
Kohlendioxid muss sich im Porenwasser lösen, um mit Kalziumphasen zu reagieren. Ist die relative Luftfeuchtigkeit zu niedrig (<40 % r.F.), trocknen die Poren aus und die Reaktion stoppt. Ist die Feuchtigkeit zu hoch (>80 % r.F.), füllt Wasser das Porennetzwerk und schränkt die CO2-Gasdiffusion stark ein. Das optimale Fenster liegt im Allgemeinen bei 50 % bis 70 % r.F.
F3: Wie wird die CO2-Aufnahme in ausgehärteten Proben genau gemessen?
Die Nettoaufnahme kann über eine Massenbilanz berechnet werden, jedoch müssen gravimetrische Daten um Wasserverlust oder -zunahme korrigiert werden. Zur genauen Überprüfung kombinieren Forscher die Massenänderung mit der Thermogravimetrischen Analyse (TGA) oder der Elementarverbrennungsanalyse, um die Masse der karbonatisierten Minerale direkt zu messen.
F4: Kann LIB CO2-Karbonatisierungskammern für Großproben anpassen?
Ja. LIB bietet kundenspezifische Arbeitsraumvolumina von kompakten Tischgeräten bis hin zu begehbaren Umwelttesträumen, komplett mit Hochlast-Probenregalen, Mehrzonen-Gasinjektion und maßgeschneiderten Zugangsöffnungen für Kabel/Sensoren.
Die Beschleunigung der Karbonatisierungsforschung erfordert eine präzise Kontrolle über Gaskonzentrationen, Thermodynamik und relative Luftfeuchtigkeit. Die Partnerschaft mit LIB Industry stattet Ihr Labor mit zuverlässigen Geräten, rückverfolgbarer Datenprotokollierung und schlüsselfertigem Support aus.
Kontaktieren Sie LIB Industry noch heute, um einen Umwelttestspezialisten zu konsultieren, technische Datenblätter zu erhalten oder ein individuelles Angebot für Ihr Forschungsprogramm anzufordern.
