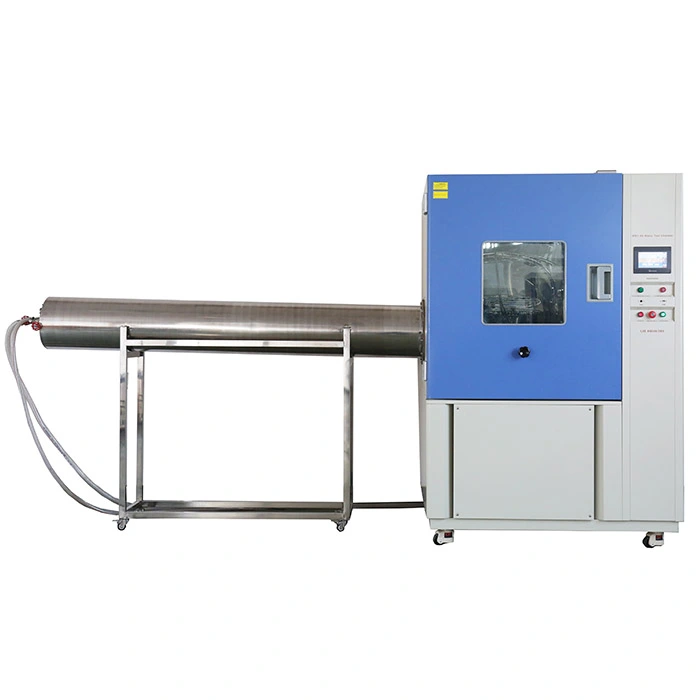

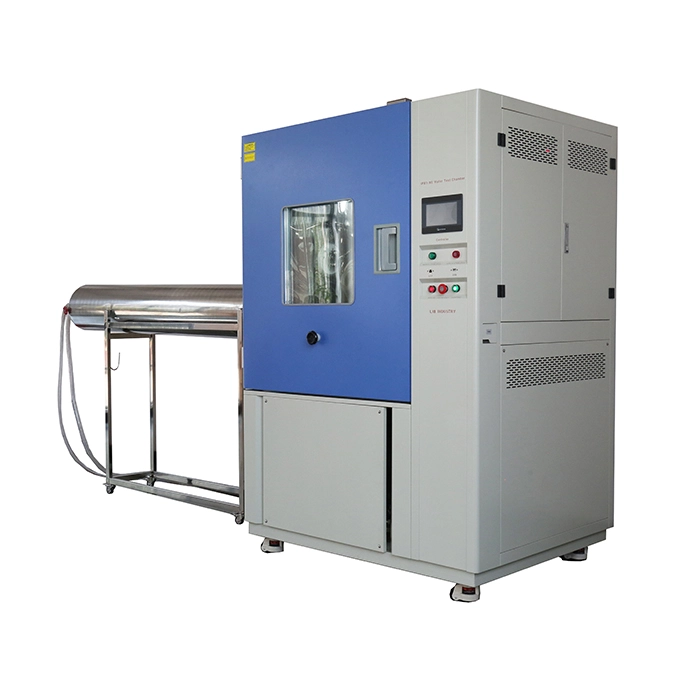

Prüfgeräte für Schutzarten

Name: Prüfgeräte für Schutzarten
Brand: Xi'an LIB Environmental Simulation Industry

Die Prüfausrüstung für den Schutzgrad gegen Eindringen ist eine professionelle Vorrichtung zur Bewertung der Schutzart von Produktgehäusen (IP-Schutzart gemäß IEC60529). Das Hauptprüfprodukt bewertet die Schutzwirkung gegen flüssiges Wasser (wie Regen, Spritzwasser usw.). Eine LIB-Prüfausrüstung für den Eindringschutz kann die Wasserdichtigkeitsprüfungen IPX1–IPX6 durchführen.

LIB bietet auch Wasserprüfgeräte mit anderen Wasserschutzklassen an, IPX1 IPX2 Wasser-Tropfprüfgerät, IP56 Wasserdichtkammer, IPX3 X4 Prüfkammer, IPX8 Prüfausrüstung, IPX9K Prüfausrüstung.

Modell: RD800C, RD1200C

Norm: GJB 150.886, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6

IP-Schutzart-Prüfgeräte für standardisierte IP-Tests

Funktionen und Vorteile des IP-Schutz-Prüfgeräts

1. Ein einziges IP-Schutz-Prüfgerät integriert verschiedene Funktionen wie Tropfen, Beregnen und Wasserstrahl, wodurch eine Vielzahl unterschiedlicher Niederschlagsszenarien simuliert werden kann.

2. Die SPS-Steuerung regelt die automatische Wasserzufuhr, und im Arbeitsraum befindet sich ein Wasserablauf; eine Reihe von Rohren bilden ein automatisches Wasserfiltrations- und Zirkulationssystem.

3. Intelligenter Touchscreen-Controller (mehrsprachig), ermöglicht Mehrfachprogrammierung, freie Kombination von Wasserdichtigkeitsprüfungen, automatische Programmerstellung; Daten können gespeichert und heruntergeladen werden.

4. Das geschlossene IP-Schutz-Prüfgerät ist mit Gummidichtungen ausgestattet, um ein Auslaufen des Prüfwassers zu verhindern und die Testumgebung zu schützen.

Spezifikationen des IP-Schutz-Prüfgeräts

Modell	RD-800C	RD-1200C
Innenabmessungen (mm)	900950950	130013501370
Außenabmessungen (mm)	118014201920 (ohne Edelstahlrohr)	154018202200 (ohne Edelstahlrohr)
Nutzvolumen (L)	810	2400
Tropfschalengröße	600*600	1000*1000
Schwenkrohrradius	400 mm	600 mm
Wasserstrahlrohr
Spritzlöcherdurchmesser	φ0,4 mm
Lochabstand	50 mm
Schwenkwinkel des Schwenkrohrs	0 ~ ±180° (Einstellbar)
Strahl-Düsen	IPX5: Durchm. 6,3 mm, IPX6: Durchm. 12,5 mm
Strahlabstand	2,5~3 Meter
Drehteller-Rotationsgeschwindigkeit	1 U/min (Drehzahl einstellbar)
Controller	Programmierbarer Farb-LCD-Touchscreen-Controller, Ethernet-Anschluss, USB-Port
Wasserversorgungssystem	Wassertank, Druckerhöhungspumpe, automatische Wasserzufuhr, Wasseraufbereitungssystem
Sicherheitsvorrichtungen	Übertemperaturschutz; Überstromschutz; Wassermangelschutz; Fehlerstromschutz; Phasenschutz
Außenmaterial	Stahlblech mit Schutzbeschichtung
Innenmaterial	SUS304 Edelstahl
Beobachtungsfenster	Doppelverglasung mit Scheibenwischer

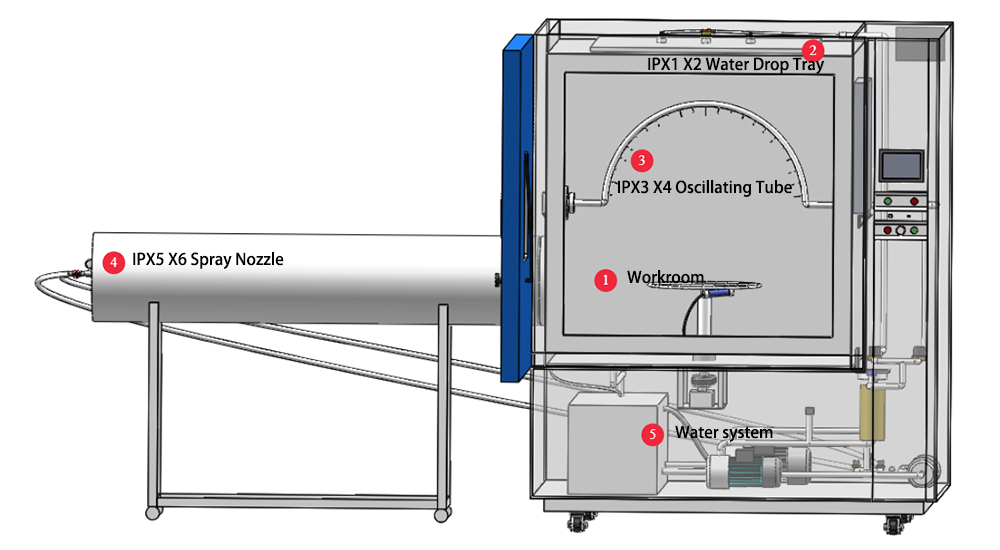

Konfiguration des IP-Schutz-Prüfgeräts

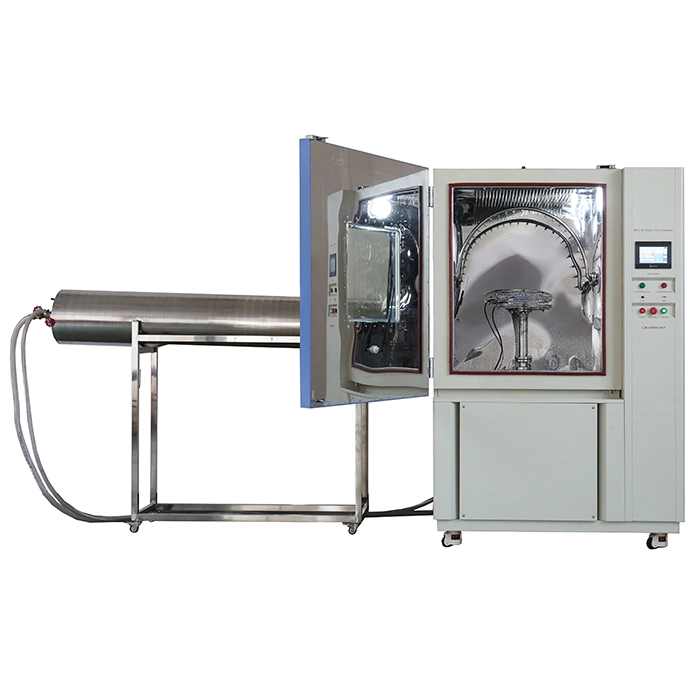

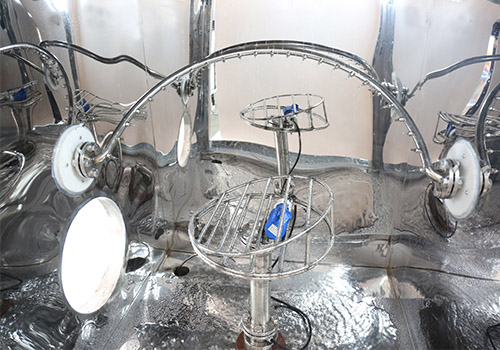

1. Arbeitsraum	SUS 304 Material, langzeitbeständig gegen hohe Luftfeuchtigkeit und Korrosion, hohe Härte, widersteht Wasserstrahleinwirkung. Ausgestattet mit einem Drehteller, dessen Drehzahl und Höhe einstellbar sind, mit wasserdichter Stromversorgung und Befestigungsvorrichtung, um ein Wegspülen des Prüflings zu verhindern.

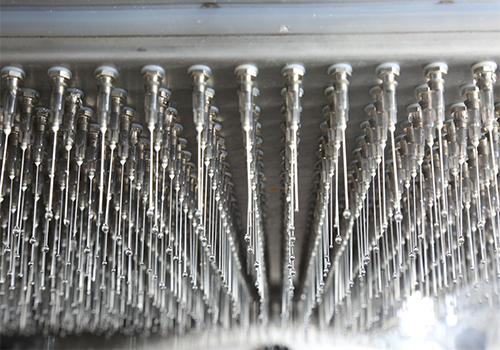

2. IPX1/IPX2 Tropfschale	Der Innendurchmesser des Tropfaufsatzes beträgt 0,4 mm. IPX1 (senkrechtes Tropfen): simuliert senkrechtes Tropfen, das Gerät ist ein Tropfbehälter, die Tropfgeschwindigkeit ist einstellbar. IPX2 (Tropfen bei 15° Neigung): Der Tropfbehälter kann um 15° geneigt werden, um die Wasserbeständigkeit des Produkts im geneigten Zustand zu testen.

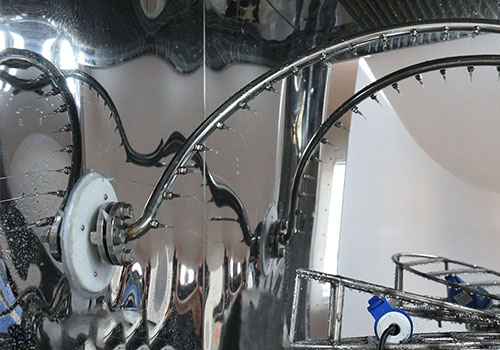

3. IPX3/IPX4 Schwenkrohr	IPX3 (Besprühen): Verwendung der Düsen am Schwenkrohr, um Wasser in einem Winkel von 60°–90° zu sprühen, zur Simulation von Regen. IPX4 (Spritzwasser): Rundum-Spritzwassertest, Schwenkrohr oder Düsenrotation sprüht Wasser in alle Richtungen des Produkts. Verschiedene Schwenkrohrgrößen sind verfügbar

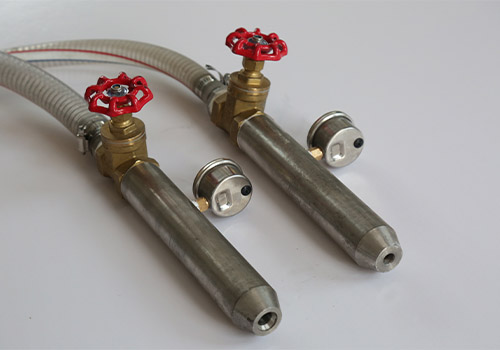

4. IPX5/IPX6 Sprühdüse	IPX5 (Wasserstrahl): Verwendung einer Düse mit 6,3 mm Durchmesser, um Wasser mit einem Durchfluss von 12,5 l/min und hohem Druck direkt zu sprühen. IPX6 (starker Wasserstrahl): Düsendurchmesser 12,5 mm, höherer Durchfluss (100 l/min), simuliert den Aufprall einer Hochdruck-Wasserkanone.
5. Wassersystem	Bestehend aus Wassertank, Durchfluss- und Druckregelgerät, Filter usw. Im Inneren befindet sich ein Wasserzirkulations- und Filtersystem, das Verunreinigungen bis zu 0,03 mm herausfiltern kann.
