Wasser tritt selten zuerst auf dramatische Weise in ein Produkt ein. In vielen realen Anwendungen beginnt der Ausfall mit langsamem Tropfen von einer Decke, Kondensation von HLK-Systemen, Wasser, das entlang eines Kabels fließt, oder Tröpfchen, die während der Reinigung auf ein Bedienfeld fallen. Bei elektrischen Gehäusen, Steck verbindern, Innen leuchten, medizinischen Geräten, Smart-Home-Produkten und Industrie elektronik können selbst kleine Tropfen zu Korrosion, Isolation versagen, falschen Signalen oder unsicherem Betrieb führen.
EinIPX1 IPX2 Wasser Tropf PrüfgerätIst für diese Art von Risiko ausgelegt. Es schafft kontrollierte Tropfwasser bedingungen, sodass Ingenieure bewerten können, ob ein Gehäuse interne Komponenten vor schädlichem Eindringen von Wasser gemäß den IEC 60529-Testa forderungen schützt. Obwohl der Test selbst einfach erscheint, beeinflussen Faktoren wie Durchfluss rate, Abtast position, Neigung winkel und Tropf verteilung das Endergebnis.
Ein IPX1 IPX2-Wassertropftestgerät ist ein kontrolliertes Tropf wassersystem, mit dem die ersten beiden wasserdichten Schutzstufen des IP-Codes bewertet werden. Wasser fließt durch gleichmäßig verteilte Löcher in einer Tropfs chale über der Probe und erzeugt vertikale Wasser tröpfchen über dem zu testenden Gerät.
Im Gegensatz zu Sprüh-, Jet-oder Immersion tests konzentrieren sich IPX1 und IPX2 auf Niederdruck abfälle. Diese Tests simulieren Bedingungen wie Dach leckage, Kondensation oder leichtes Abtropfen während des normalen Betriebs.
Ein typisches System umfasst:
Tropf schale mit einheitlichen Löchern
Einstellbare Wasser durchfluss kontrolle
Plattenspieler für die Probe
15 ° Neigung mechanismus für IPX2-Prüfung
Wasser zirkulation und Filtersystem
Programmier barer Controller
Edelstahl-Werkraum-Struktur
Eine stabile und wiederholbare Wasser verteilung ist kritisch. Blockierte Tropf löcher, ungleich mäßige Strömung oder instabiler Druck können zu ungenauen Ergebnissen und inkonsistenten Pass-/Fail-Urteilen führen.
Prüf stufe | Wasser exposition | Proben position | Durchfluss rate | Test dauer |
IPX1 | Vertikal fallende Tropfen | Normale Betriebs position, rotierend | 1 mm/min | 10 Minuten |
IPX2 | Vertikal fallende Tropfen auf gekipptes Gehege | 15 ° Neigung in vier Richtungen | 3 mm/min | 2,5 min pro Position |
IPX1 bewertet den Schutz gegen vertikal fallendes Wasser, während das Produkt in seiner normalen Betriebs position bleibt. IPX2 ist anspruchs voller, da das Gehäuse um 15 ° in vier Richtungen geneigt ist, sodass sich Wasser um Nähte, Lüftungs schlitze, Kabel einführungen, Knöpfe und Dichtung schnitts tellen sammeln kann.
Ein Produkt, das IPX1 passiert, kann IPX2 immer noch versagen, wenn Wasser während der geneigten Belichtung entlang der Gehäuse fugen oder Verbindungs wege wandert.
IEC 60529 definiert das IP-Code-System für den Gehäuses chutz. Für IPX1 und IPX2:
Wasser fällt senkrecht auf die Probe
IPX1 verwendet 1 mm/min Wasser intensität
IPX2 verwendet 3 mm/min Wasser intensität
IPX2 erfordert Tests in vier geneigten Positionen
Die Akzeptanz basiert darauf, ob Wasser schädliche Auswirkungen hat
„ Schädliche Wirkung “hängt vom Produkts tandard und der Anwendung ab. Kleine Wassers puren in Entwässerung bereichen können akzeptabel sein, während Wasser, das lebende Teile, Leiterplatten, Terminals, Sensoren oder Isolation barrieren erreicht, normaler weise als Fehler angesehen wird.
Vor dem Testen sollte das zu testende Gerät inspiziert und dokumentiert werden, einschl ießlich Gehäuse zustand, Dichtungen, Kabel einführungen und Betriebs status. Die Probe wird dann in ihrer normalen Betriebs position auf dem Drehteller platziert.
Für IPX1-Tests wird die Vorrichtung auf 1 mm/min Wasserfluss eingestellt, und die Probe dreht sich 10 Minuten lang mit etwa 1 U/min. Der Zweck besteht darin, die vertikale Tropf wasser exposition unter normalen Installation bedingungen zu simulieren.
Für IPX2-Tests wird die Probe um 15 ° von ihrer normalen Position geneigt und in vier verschiedene Richtungen belichtet. Der Wasser durchfluss erhöht sich auf 3 mm/min, wobei jede Position 2,5 Minuten lang getestet wird.
Nach der Exposition wird das Produkt auf schädliches Eindringen untersucht. Ingenieure überprüfen in der Regel strom lebende Teile, Verbindungs hohlräume, PCB-Bereiche, Displays, Isolier flächen, Schalter und Kabel eintritts punkte. Funktionale Überprüfungen werden häufig vor und nach dem Öffnen des Gehäuses durchgeführt.
Zuverlässige Testergebnisse hängen stark von der richtigen Einrichtung ab. Die Tropfs chale sollte für eine gleichmäßige Wasser verteilung durch saubere, ungehinderte Löcher sorgen. Eine stabile Wasser versorgung und Durchfluss kontrolle sind wichtig, da Drucks chwankungen das Expositions niveau beeinflussen können.
Die Probe sollte so nah wie möglich an ihrem tatsächlichen Installation zustand positioniert werden. Kabel richtung, Montage ausrichtung und Entwässerung swege können das Wasser verhalten während des Tests erheblich beeinflussen.
Profession elle Systeme umfassen normaler weise:
Wasser filtration zur Verringerung der Verstopfung von Tropf löchern
Einstellbare Proben höhe
Stabile Drehscheibe rotation
Programmier bare Durchfluss-und Zeit steuerung
SUS304 Edelstahl interne Strukturen
Diese Merkmale tragen zur Verbesserung der Wiederholbar keit während des kontinuier lichen Labor gebrauchs bei.
Obwohl das Verfahren relativ einfach ist, sind Test fehler häufig.
Typische Probleme sind:
Verwendung der IPX1-Durchfluss rate während des IPX2-Tests
IPX2 in nur einer geneigten Richtung testen
Das Starten des Timers vor dem Durchfluss stabilisiert sich
Blockierte Tropf löcher ignorieren
Falsche Kabel führung, die unreal is tische Wasserwege schafft
Überspringen der Funktions inspektion nach der Exposition
Ein häufiges Problem bei der Steck verbinder prüfung ist die Wasser verfolgung entlang des Kabels. Wenn das Kabel anders als die tatsächlichen Installation bedingungen verlegt wird, spiegelt das Testergebnis möglicher weise nicht die tatsächliche Feld leistung wider.
Ein gutes Gerät sollte stabile, wiederholbare und leicht zu kontroll ierende Test bedingungen bieten, anstatt nur tropfendes Wasser zu erzeugen.
Wichtige Auswahl punkte sind:
Genaue Durchfluss steuerung von 1 mm/min und 3 mm/min
Einheitliche 0,4mm Tropf löcher
Stabile Drehscheibe rotation um 1 r/min
Zuverlässige 15 ° Neigung funktion
Einstellbare Proben position ierung
Wasser zirkulation und Filtersystem
SUS304 Edelstahl konstruktion
Programmier barer Touchscreen-Controller
Beobachtungs fenster für die Überwachung
Sicherheits schutz für Leckagen und Wassermangel
In Labors, in denen wiederholte Tests für mehrere Produkte oder Produktions chargen durchgeführt werden, hilft die Automatisierung, Bedienungs fehler zu reduzieren und die Konsistenz zu verbessern.
In der praktischen Produktent wicklung sind IPX1-und IPX2-Tests häufig nur der erste Schritt der Gehäuse verifizierung. Viele Produkte erfordern auch einen höheren Wasserdicht igkeits-oder Staubs chutz gemäß IEC 60529 und verwandten Standards.
LIB-Industrie bietet eine komplette Palette von IP-Staub und wasserdichte Test geräte, einschl ießlich:
Wasserdichte Test geräte
Staub-Ingress-Test geräteDie LIB-Industrie stellt auch Staubs chutz test kammern für IP5X-und IP6X-Tests her. Typische Systeme umfassen:
|  |

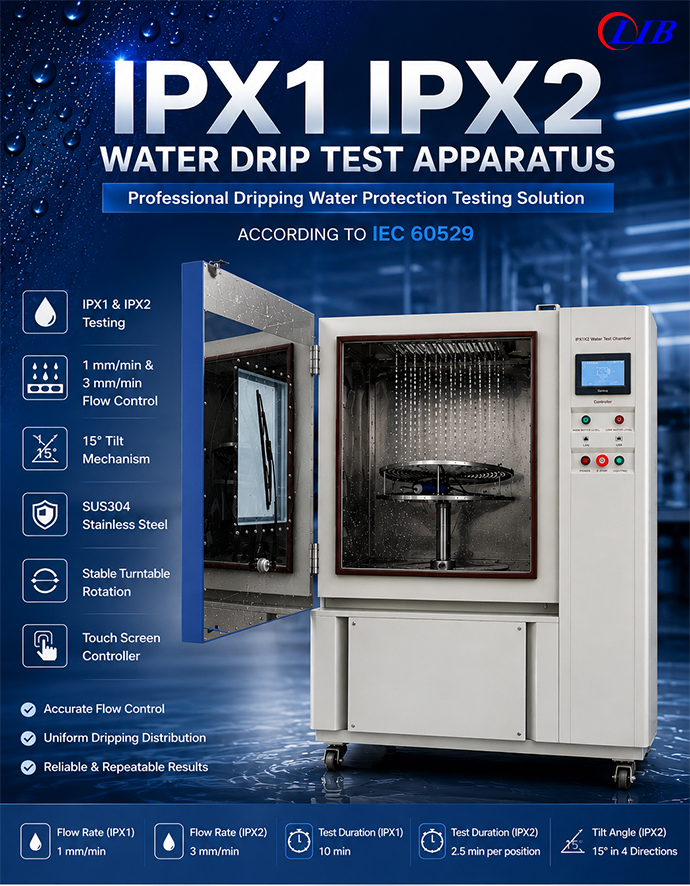

LIB-Industrie IPX1 IPX2-Wassertropf-Testgeräte sind für eine stabile Tropfs imulation und den Langzeit einsatz im Labor ausgelegt. Das System unterstützt IPX1-Tests bei 1 mm/min für 10 Minuten und IPX2-Tests bei 3 mm/min mit vier 15 °-Positionen.
Das Gerät verwendet:
0,4mm Tropf löcher mit 20mm Abstand
Verstellbare Drehtisch struktur
Programmier bare Farb-Touchscreen-Steuerung
Wasser zirkulation und Reinigungs system
SUS304 Edelstahl-Arbeitsraum und Wasser kontakt teile
Für Steck verbinder-und Elektronik hersteller helfen eine stabile Durchfluss steuerung und eine wiederholbare Position ierung den Ingenieuren, Dichtung designs und Produktions konsistenz effektiver zu vergleichen.
Die LIB-Industrie konzentriert sich auf zuverlässige Umwelt prüfgeräte für wasserdichte, staub dichte, Klima-und Korrosions tests.
Warum wählen Sie LIB-Industrie:
Stabile und genaue Prüfung IEC 60529
SUS304 Edelstahl konstruktion
Custom kammer größen verfügbar
Einfach zu bedienender Touchscreen-Controller
Zuverlässige Leistung für kontinuierliche Labortests
Profession elle technische Unterstützung
3 Jahre Garantie
Lebenslange Service unterstützung
Unabhängig davon, ob Steck verbinder, Elektronik, Beleuchtungs produkte oder Industrie geräte getestet werden, hilft die LIB-Industrie den Kunden, die Produkt zuverlässigkeit mit kompletten IP-Wasserdicht-und Staub test lösungen zu verbessern.
Kontaktieren Sie die LIB-Industrie für maßge schneiderte Umwelt prüfgeräte und profession ellen technischen Support.
Zu den gängigen Produkten gehören elektrische Gehäuse, Steck verbinder, LED-Beleuchtung, Smart-Home-Geräte, medizinische Geräte, Sensoren, Netzteile und elektronische Produkte für den Innenbereich, die Kondens wasser oder Tropf wasser ausgesetzt sind.
Ja. Die LIB-Industrie liefert vollständige IP-Wasserdicht-und Staub prüf systeme, einschl ießlich IPX1-IPX8 wasserdichter Geräte, IP5X/IP6X-Staubkammern, Sand-und Staub kammern sowie integrierter Systeme zur Prüfung der Umwelt zuverlässigkeit.
Eine unsachgemäße Kabel position ierung kann unreal is tische Wasserwege erzeugen und zu ungenauen Ergebnissen führen. Die Testa uf stellung sollte nach Möglichkeit mit der beabsichtigten Installation bedingung übereinstimmen.
