Bei der Auswahl einerRain Test Chamberkonzentrieren sich viele Ingenieure auf sichtbare Spezifikationen wie Kammervolumen, Wasserdruck, Sprühdüsen oder IP-Schutzart. Dabei wird jedoch die wichtigste Frage oft übersehen:
Welcher Art von Regen muss Ihr Produkt tatsächlich standhalten?
Eine Wasserdichtheitsprüfung für ein Smartphone, ein Außengehäuse für Elektrik, einen Fahrzeugsensor und militärische Ausrüstung unterscheidet sich grundlegend. Manche Produkte benötigen lediglich Schutz gegen leichtes Tropfwasser, andere müssen starken Wasserstrahlen, Hochdruckreinigung oder rauen Außenumgebungen mit Regen und Staub standhalten.
Die Wahl der richtigen Regenprüfkammer ist nicht einfach die Auswahl einer Maschine, die Wasser sprüht. Sie erfordert ein Verständnis der tatsächlichen Wasserbelastungsbedingungen, der anzuwendenden Prüfnormen und der Leistungsanforderungen des Produkts.
Als erfahrener Hersteller von Umweltsimulationskammern bietet LIB Industry komplette Prüflösungen für Wasser- und Staubdichtheit und hilft Kunden, die Produktzuverlässigkeit von grundlegenden Wasserschutzprüfungen bis hin zu fortschrittlichen IPX9K-Hochdruck-Wasserprüfungen zu validieren.
Wassereintritt ist eine der häufigsten Ursachen für Produktausfälle. Selbst eine geringe Menge Wasser, die in ein Produktgehäuse eindringt, kann Folgendes verursachen:
Elektrische Kurzschlüsse
Korrosion innerer Komponenten
Sensorausfall
Verkürzte Lebensdauer
Sicherheitsprobleme im Betrieb
Eine professionelle Regenprüfkammer simuliert reale Wassereinwirkungsbedingungen, um die Wasserdichtheit, die Gehäuseschutzfähigkeit, die strukturelle Zuverlässigkeit und die Produktbeständigkeit in Außenumgebungen zu bewerten.
Regenprüfungen sind weit verbreitet in der Automobilelektronik, bei Komponenten von Elektrofahrzeugen, Außenelektrogeräten, LED-Beleuchtung, Kommunikationsgeräten, Sensoren, industriellen Steuerungssystemen sowie militärischer und Luft- und Raumfahrtausrüstung.
Allerdings sind Produkte unterschiedlichen Arten von Wassereinwirkung ausgesetzt. Der erste Schritt bei der Auswahl einer Regenprüfkammer besteht darin zu verstehen, welche Art von „Regen“ Ihr Produkt aushalten muss.
Der häufigste Fehler beim Kauf von Wasserdichtheitsprüfgeräten ist die Auswahl einer Kammer, bevor man die erforderliche Prüfnorm versteht.
Das richtige Vorgehen sollte sein:
Produktanwendung → Erforderliche Wasserdichtheitsstufe → Prüfnorm → Geeignete Regenprüfkammer
Unter den weltweiten WasserdichtheitsprüfnormenIEC 60529 IPX1–IPX9Kist das am weitesten verbreitete System. Für automobile, militärische und spezifische Außenanwendungen kommen zusätzliche Normen wie ISO 20653 und MIL-STD-810 zum Einsatz – darauf wird später in diesem Leitfaden eingegangen.
IEC 60529 definiert das IP-Schutzartensystem (Ingress Protection), das bewertet, wie wirksam ein Gehäuse gegen das Eindringen von Wasser und festen Fremdkörpern schützt. Bei der Wasserdichtheitsprüfung steht die zweite Ziffer nach dem „X“ für die Wasserschutzstufe.
IP-Schutzart |
Prüfverfahren |
Typische Anwendung |
IPX1 |
Senkrecht fallendes Tropfwasser |
Elektronische Geräte, Messgeräte |
IPX2 |
Tropfwasser bei geneigter Lage |
Tragbare Geräte |
IPX3 |
Sprühwasser |
Außenbereichsprodukte |
IPX4 |
Spritzwasser aus allen Richtungen |
Fahrzeugteile, Gehäuse |
IPX5 |
Wasserstrahlen |
Industrieprodukte, Fahrzeuge |
IPX6 |
Starke Wasserstrahlen |
Automobil- und Außenausrüstung |
IPX7 |
Zeitweiliges Untertauchen |
Wasserdichte Geräte |
IPX8 |
Dauereintauchen |
Unterwasseranwendungen |
| IPX9K | Hochdruck-Heißwasserstrahlen |
Fahrzeugkomponenten |
| ||
Jede Schutzstufe erfordert ein anderes Prüfverfahren und eine andere Gerätekonfiguration.
IPX1 und IPX2 simulieren leichte Wassereinwirkung durch tropfenden Regen oder Kondensation.
IPX1:Wasserfluss von 1 mm/min, senkrechtes Tropfen, 10 Minuten Prüfdauer.
IPX2:Wasserfluss von 3 mm/min, wobei das Produkt in vier Positionen geneigt wird, jede etwa 2,5 Minuten geprüft.
Typische Anwendungen: Sensoren, Messgeräte, kleine elektronische Geräte. Empfohlenes Gerät ist einedie eine kontrollierte Simulation senkrechter Wassertropfen bietet.Drip Test Chamber
IPX3 und IPX4 gehören zu den am häufigsten verwendeten Wasserdichtheitsprüfungen für Außen- und Automobilprodukte und simulieren natürlichen Regen, Spritzwasser und allgemeine Außenexposition.
IPX3 (Sprühwasser):Ein oszillierendes Sprührohr gibt Wasser mit etwa 0,07 l/min pro Bohrung ab, bei Sprühwinkeln bis zu 60° von der Senkrechten. Anwendungen sind elektrische Außengeräte, Beleuchtungseinrichtungen und Gehäuse.
IPX4 (Spritzwasser):Ähnliche Durchflussrate (~0,07 l/min pro Bohrung), jedoch wird das Wasser kontinuierlich über einen festgelegten Zeitraum aus mehreren Richtungen mit einem oszillierenden Rohr oder Düsensystem aufgebracht. Anwendungen sind Fahrzeugkomponenten, Außengeräte und Elektrogehäuse.
Für diese Prüfungen sollte eineeine gleichmäßige Sprühverteilung und stabile Wasserzirkulation gewährleisten, um wiederholbare Ergebnisse sicherzustellen.Rain Spray Test Chamber
Produkte, die im Freien oder in Fahrzeugen eingesetzt werden, können stärkeren Wasseraufprall als normalen Regen erfahren – Spritzwasser von der Straße, Fahrzeugwäsche oder industrielle Reinigung.
IPX5:Eine 6,3-mm-Düse gibt Wasser mit 12,5 ± 0,625 l/min aus einer Entfernung von etwa 2,5–3 m ab. Verwendung für Außengeräte, Fahrzeugkomponenten und Industrieprodukte.
IPX6:Eine größere 12,5-mm-Düse liefert einen wesentlich höheren Durchfluss von 100 ± 5 l/min bei höherem Druck als IPX5. Verwendung für Automobilelektronik, Schwerlastgeräte und Außenmaschinen.
Eine zuverlässigeerfordert präzise Druckregelung, stabilen Wasserfluss und gleichbleibende Düsenleistung.IPX5/IPX6 chamber
 |
 |
 |
| ||
Obwohl es sich nicht um klassische Regenprüfungen handelt, sind IPX7 und IPX8 Teil desselben Wasserschutzsystems nach IEC 60529.
IPX7 (zeitweiliges Untertauchen):Eintauchtiefe von 1 Meter für 30 Minuten – verwendet für Produkte, die versehentlich ins Wasser fallen können.
IPX8 (Dauereintauchen):Die Bedingungen (Tiefe, Dauer, Druck) werden vom Hersteller entsprechend dem tatsächlichen Einsatzfall des Produkts festgelegt. Verwendung fürWassertauchausrüstungund spezielle elektronische Geräte.
|
 |
 |
IPX9K ist eine der anspruchsvollsten Wasserdichtheitsprüfungen, insbesondere in der Automobilindustrie, und simuliert Hochdruckwäsche, Heißwasserreinigung und starke Wasseraufprallbelastung.
Typische Parameter:
Wassertemperatur: 80 °C ±5 °C
Wasserdruck: ca. 8–10 MPa
Wasserfluss: 14–16 l/min
Sprühwinkel: mehrere Richtungen, einschließlich 0°, 30°, 60° und 90°
Anwendungen sind Fahrzeugaußenteile, Motorraumkomponenten, EV-Komponenten und Schwerlastfahrzeugteile. Eine IPX9K-Kammer muss präzise Hochdruck-Wasserregelung und zuverlässiges Temperaturmanagement bieten.
 |
 |
Wenn Sie die erforderliche Norm ermittelt haben, bestimmen drei praktische Faktoren die endgültige Entscheidung:
1. Prüfanforderungen— Bestätigen Sie die erforderliche IP-Schutzart, die geltende Industrienorm und etwaige kundenspezifische Prüfvorgaben. Ein Produkt, das eine IPX4-Prüfung benötigt, erfordert grundlegend andere Ausrüstung als eines, das eine IPX9K-Prüfung benötigt – die beiden liegen nicht auf derselben Skala von „besser/schlechter“, es handelt sich um völlig unterschiedliche Prüfverfahren.
2. Produktgröße und Prüfraum— Die Kammer muss Probenabmessungen, Vorrichtungsanforderungen und einen ausreichenden Sprühabdeckungsbereich aufnehmen, ohne die Gleichmäßigkeit zu beeinträchtigen.
3. Prüfumfang über Wasser hinaus— Manche Produkte benötigen nur eine Wasserdichtheitsprüfung; andere erfordern auch Staub-, Sand- oder kombinierte Temperatur-/Feuchteprüfungen im selben Qualifikationszyklus. In diesem Fall lohnt es sich, einen Anbieter mit breiteren Umweltsimulationskapazitäten zu wählen, damit künftige Prüfanforderungen nicht bedeuten, mit einem neuen Lieferanten von vorne anzufangen.
Zu wissen, welche IP-Schutzart Sie benötigen, ist nur die halbe Entscheidung – die andere Hälfte ist, ob eine bestimmte Kammer diese Prüfung genau, wiederholbar und ohne zum Wartungsproblem zu werden, durchführen kann. Hier ist, was LIB in jede Produktlinie einbaut, um dem gerecht zu werden.
Die meisten Labore, die im IPX1-IPX6-Bereich prüfen, benötigen mehrere Geräte – einen Tropfkasten für IPX1/IPX2, ein oszillierendes Rohr für IPX3/IPX4 und eine Strahldüsenvorrichtung für IPX5/IPX6. Die kombinierte Prüfkammer von LIB integriert alle drei Mechanismen in einer einzigen Einheit, sodass ein Labor die gesamte sechsstufige Prüfsequenz ohne Gerätewechsel oder zusätzlichen Platzbedarf durchführen kann.
Neben der Platzersparnis basiert die Kammer auf einigen praktischen Konstruktionsmerkmalen:
Closed-loop water recycling with auto-refillsorgt für einen unbeaufsichtigten Betrieb, wodurch sowohl Wasser- als auch Energieverbrauch im Vergleich zu offenen Kreisläufen gesenkt werden.
A height-adjustable, 50 kg-capacity turntablemit integrierter 15°-Neigeplatte bewältigt den IPX2-Vierpositions-Neigetest ohne manuelles Umpositionieren, und die Plattformgröße kann für größere Proben angepasst werden.
Full SUS304 stainless steel constructionwidersteht Korrosion durch wiederholte Hochtemperatur-, Hochfeuchte- und Sprühzyklen – ein bedeutender Haltbarkeitsvorteil gegenüber lackiertem Stahl in Kammern, die täglich laufen.
A viewing window with built-in LED lighting and a manual wiperermöglicht Bedienern, den Testfortschritt visuell zu überwachen und Fehler in Echtzeit zu erkennen, anstatt sie erst am Ende eines Zyklus zu entdecken.
A built-in power supply on the sample platformermöglicht die Prüfung von Elektronik unter Spannung (eingeschaltet) während der Wassereinwirkung – näher daran, wie das Produkt im Einsatz tatsächlich versagen (oder auch nicht) wird, als ein stromloser Test.
Die Prüfparameter entsprechen IEC 60529 über alle sechs Stufen, von IPX1 mit 1 mm/min Tropfrate bis IPX6 mit 100 ± 5 l/min Strahl bei 100 ± 5 kPa, sodass Ergebnisse direkt gegenüber der Norm nachweisbar sind.
Die IPX9K-Prüfung ist eine harte Belastung für die Ausrüstung – anhaltende Hochdruck-Heißwasserzyklen verschleißen Dichtungen, Düsen und Heizelemente schneller als jede andere IP-Prüfung. LIBs IPX9K-Kammer ist speziell auf diese Beanspruchung ausgelegt:
Liefert Wasser mit bis zu+88 °C und 8.000–10.000 kPadurch vier Düsen in mehreren Sprühwinkeln (0°, 30°, 60°, 90°), entsprechend der vollständigen IPX9K-Prüfsequenz.
Einmit eigenen Reservoirs und Heizelementen hält Sprühdruck, -volumen und -temperatur über wiederholte Zyklen stabil – wichtig, um gleichbleibende, vergleichbare Ergebnisse Test für Test zu erhalten.gefiltertes, geschlossenes Kreislaufsystem
Einermöglicht es Bedienern, Druck, Temperatur und Dauer direkt einzustellen, mit integrierter Sicherheitsüberwachung zum Schutz von Ausrüstung und Prüfling.Touchpanel-Steuerungssystem
Tauchprüfungen sehen auf dem Papier einfach aus, stellen aber hohe Anforderungen an die Kammerkonstruktion – der Tank muss den Druck in der Tiefe zuverlässig halten, ohne über Jahre hinweg zu lecken oder sich zu verformen. LIBs IPX7/IPX8-Kammer geht dies direkt an:
Anpassbare Tanksdecken sowohl IPX7 (1 m / 30 Minuten) als auch simulierte IPX8-Bedingungen ab, die einer Tiefe von 50 m entsprechen.
15 mm dicke A3-Stahl-Kammerwändesind so konstruiert, dass sie Drücken, die dieser 50-m-Tiefe entsprechen, ohne Verformung standhalten, mit einer korrosions- und schlagfesten Außenbeschichtung für lange Lebensdauer.
Eine– eine weiche Schicht für gleichmäßigen Kontakt auf unebenen Oberflächen und eine harte Schicht für strukturelle Integrität unter Druck – ist so ausgelegt, dass Leckagen über wiederholte Testzyklen verhindert werden, was typischerweise der Punkt ist, an dem kostengünstigere Tauchkammern zuerst versagen.zweistufige Silikondichtung
: Echtzeit-Wasserstandsanzeigen, eingebaute Leckdetektoren, automatische Überdruckventile, bodenverankerte Füße für Stabilität und Sicherheitsverriegelungen, die ein Öffnen des Deckels während der Prüfung verhindern.Umfassende Sicherheitseinrichtungen
An ermöglicht die präzise Steuerung von Druck, Zeitgebung und Zyklusabläufen mit speicherbaren Prüfprofilen für wiederholbare Ergebnisse – unterstützt die Einhaltung von IEC 60529 und ISO 20653.intelligente, PID-basierte Touchscreen-Steuerung
Über diese drei Produktlinien hinaus baut LIB auch Ausrüstung für automobil- und militärspezifische Normen, darunter:
|
– für die Prüfung von Fahrzeugkomponenten nach japanischen Automobilanforderungen |
– zur Validierung der Wasserbeständigkeit für Automobilzulieferer |
– für die Schutzprüfung von Außenelektrogehäusen |
|
– für militärische und extrembedingte Regensimulation |
– für Sand- und Staubbeständigkeitsprüfung |

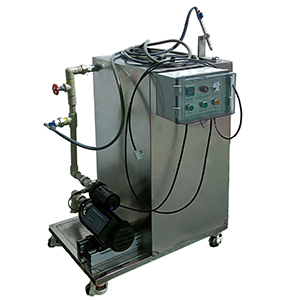

– zur Bewertung der Spritzwasserbeständigkeit von Fahrzeugen |
Kammerabmessungen, Vorrichtungen und Prüffunktionen können alle für Automobil-, Elektronik-, Außenausrüstungs- und Militäranwendungen angepasst werden. LIB stellt seit 2012 Umweltsimulationsprüfgeräte her, ist nach ISO 9001 und CE zertifiziert und hat in über 60 Länder exportiert, unterstützt durch eine 3-Jahres-Garantie und lebenslangen Wartungssupport.
Kann eine Kammer mehrere IP-Schutzarten abdecken oder benötige ich für jede separate Ausrüstung?
Für IPX1 bis IPX6 integriert LIBs kombinierte Prüfkammer den Tropfkasten, das oszillierende Rohr und das Strahldüsensystem in einer einzigen Einheit, sodass alle sechs Stufen ohne Gerätewechsel geprüft werden können. IPX7/IPX8-Tauch- und IPX9K-Hochdruck-Heißwasserprüfungen erfordern eigene Kammern aufgrund ihrer unterschiedlichen Tank- und Druckanforderungen.
Unterstützt LIB neben IEC 60529 auch andere Wasserdichtigkeits-/Staubdichtigkeitsnormen?
Ja – LIB baut auch Ausrüstung für automobile (ISO 20653, JIS D 0203, GMW 16001), militärische (MIL-STD-810) und Außennormen (UL50E) nach Kundenanforderungen.
Was ist der Unterschied zwischen IPX6- und IPX9K-Prüfung?
IPX6 verwendet starke Wasserstrahlen bei Normaltemperatur; IPX9K fügt hohen Druck (8.000–10.000 kPa) und hohe Temperatur (bis zu 88 °C) hinzu, konzipiert zur Simulation extremer Waschumgebungen im Fahrzeugbereich – was auch haltbarere Dichtungen und Heizkomponenten in der Kammer selbst erfordert.
Wie vermeidet LIBs IPX7/IPX8-Kammer Leckagen über wiederholte Testzyklen?
Der Tank verwendet eine zweistufige Silikondichtung – eine weiche Schicht für gleichmäßigen Kontakt plus eine harte Schicht für strukturelle Integrität unter Druck – in Kombination mit 15 mm dicken A3-Stahlwänden, die für Drücke entsprechend 50 m Tiefe ausgelegt sind.
Kann LIB eine Kammer für mein Produkt anpassen?
Ja – Kammergröße, Proben-Drehtischabmessungen (standardmäßig bis 50 kg Belastung), Vorrichtungen und Prüffunktionen können an Produktabmessungen, Branchenanforderungen und geltende Normen angepasst werden.
Welche Garantie und Serviceleistungen bietet LIB?
Eine 3-Jahres-Garantie, lebenslange Wartung und fortlaufender technischer Support.
Von der All-in-One-Kombiprüfkammer für IPX1–IPX6 über das Hochdruck-Heißtemperatur-IPX9K-System bis hin zur stahlverstärkten IPX7/IPX8-Tauchkammer konstruiert LIB jede Produktlinie um die spezifischen technischen Herausforderungen der jeweiligen Prüfung – nicht als Einheits-Sprühbox.
Kontaktieren Sie LIB, um Ihre Anforderungen an die Wasserdichtheitsprüfung zu besprechen und die passende Regenprüfkammer-Lösung für Ihre Anwendung zu finden.
