Elektronische Baugruppen arbeiten in Umgebungen mit sich schnell ändernden Bedingungen. Fabrik böden erfahren schnelle Temperatur verschiebungen, und tropische Outdoor-Standorte sorgen für weitere Herausforderungen. PCBs und elektronische Systeme sind mit täglichen Feuchtigkeit problemen konfrontiert.Temperatur Feuchtigkeit kammerElektronik tests reproduzieren diese realen Bedingungen lange vor dem Versand der Produkte. Es simuliert reale Feuchtigkeits-und Temperatur zyklen in einem kontrollierten Raum und ermöglicht es Ingenieuren, Kondensation, Taupunkt probleme und falsche Fehler zu erkennen, die sonst unbemerkt bleiben könnten. Dieser Artikel erklärt, warum Feuchtigkeit eine große Herausforderung für die Elektronik darstellt, wie PCB-Kondensation tests schief gehen können und welche Kammer praktiken Fehler reduzieren und Vertrauen in die Produkt zuverlässigkeit schaffen.

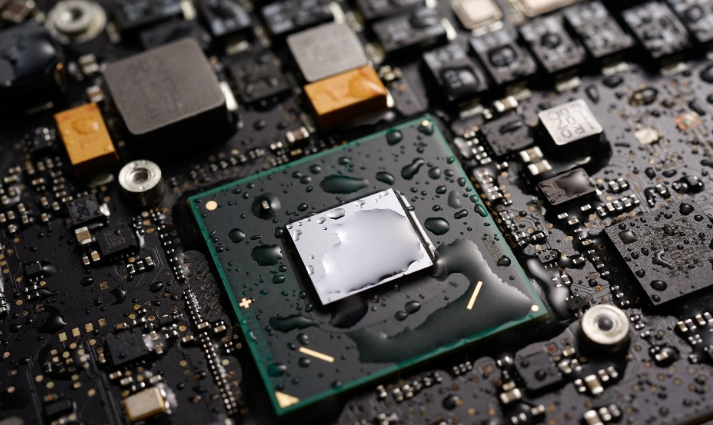

Luft feuchtigkeit wirkt sich direkt auf die Elektronik aus. Wasserdampf wird flüssig, wenn die Luft temperatur unter den Taupunkt fällt. Auf einer besiedelten Leiterplatte kann diese Flüssigkeit Brücken zwischen Leitern erzeugen, die Leckströme, Korrosion und kurzfristige Fehler verursachen.Schnelle heiß-kalte oder trocken-feuchte ZyklenIn einer Kammer diese Risiken verstärken.
Zum Beispiel ein Test, der die Temperatur auf erhöht85 °C mit 85%Die relative Luft feuchtigkeit kann beim Abkühlen zu Kondensation führen, wenn der Taupunkt nicht kontrolliert wird. Selbst wenn Teile spätere Zyklen durchlaufen, kann kurze Kondensation Grenzflächen belasten, den Isolation widerstand schwächen und versteckte Defekte verursachen. PCB-Kondensation tests können daher zu irreführenden Fehlern führen, die häufig eher durch Kammer kontrolle als durch Produkt design verursacht werden.
Taupunkt ist die Temperatur, bei der Luft gesättigt wird und sich Flüssigkeit bildet. Kammer luft bei85% relative Luft feuchtigkeitUnd35 °CHat einen Taupunkt in der Nähe29 °C. Wenn die Temperatur unter diesen Punkt fällt, bildet sich Kondensation, wenn sich Luft und Oberflächen treffen.
Standard-PCB-Feuchtigkeit tests verwenden häufig tägliche Temperatur schwankungen, Start-Stopp-Zyklen oder lange Einweichen, um das Feuchtigkeit gleichgewicht zu überprüfen. Ohne starke Taupunkt kontrolle können ungleich mäßiger Luftstrom oder Luft einschlüsse dazu führen, dass einige Teile den Taupunkt früher erreichen, was zuerst zu Oberflächen kondensation in Ecken, vertieften Bereichen und Komponenten mit hoher thermischer Masse führt.
Wenn der Taupunkt nicht richtig verwaltet wird, kann Feuchtigkeit auch nach einem Rückgang der relativen Luft feuchtigkeit auf den Oberflächen verbleiben. Ingenieure können unregelmäßige Leckströme oder Isolation ausfälle auf Konstruktion fehler falsch zuschreiben, wenn einfache Kondensation die eigentliche Ursache ist. Richtige Kammer einstellungen können dies vollständig verhindern.
In einer PCB-Feuchtigkeit prüfungs kammer, Nicht jeder Fehler ist gleich. Einige häufige Fehlalarme treten häufig auf. Sie können Teams irreführen, wenn das Kammer-Setup nicht stimmt.
Luft feuchtigkeit erzeugt dünne Schichten von leitfähigem Film auf isolierenden Oberflächen. Während eines Tests kann ein plötzlicher Abfall des Isolation widerstands wie ein echter Konstruktion fehler aussehen. Aber es kann sich vollständig umkehren, sobald die Feuchtigkeit austrocknet.
Ein dünner Wasserfilm kann zwei enge Netze auf einem Brett überbrücken. Dies erzeugt einen inter mit tieren den Kurzfilm. In Systemen mit großen Betriebs toleranzen kann es wie ein schwer wiegender Fehler erscheinen. Es gibt jedoch keine dauerhaften Schäden.
Feuchtigkeit auf Löt masken oder um Komponenten stifte herum beschleunigt die Oxidation, die leicht zu erkennen ist. Dies kann Produkt teams beunruhigen. Aber der Build würde normale Feld belichtungen ohne Probleme überstehen.
Diese Probleme verschlimmern sich, wenn Kammer kontroll systeme den Taupunkt zu weit überschreiten oder die Rampen raten nicht verlangsamen. Schwankende Feuchtigkeit taschen machen einige Abschnitte einer Probe feuchter als andere. Dies führt zu inkonsistenten Ergebnissen über alle Bretter hinweg, die genau gleich sind.
Temperatur-und Feuchtigkeit kammernFür elektronische Tests gebaut, verwenden Sie mehrere intelligente Steuerungs strategien. Diese Strategien senken das Kondensation risiko während der PCB-Prüfung. Das richtige Setup macht einen großen Unterschied.

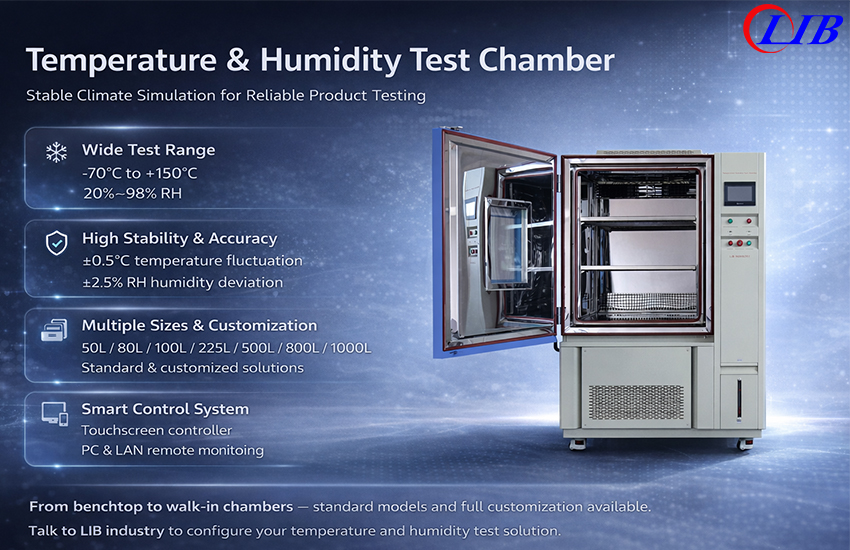

Modell | TH-100 | TH-225 | TH-500 | TH-1000 |
Innenraum volumen | 100L | 225L | 500L | 1000L |
Temperatur bereich | A : -20 ° c ~ + 150 B : -40 ° c ~ + 150 C: -70 ° c ~ + 150 | |||
Temperatur-Schwankung | ± 0,5 ° C | |||
Temperatur abweichung | ± 2,0 ° C | |||
Luft feuchtigkeit bereich | 20% ~ 98% RH | |||
Feuchtigkeit abweichung | ± 2,5% RH | |||
Kühlrate | 1 ° c/min | |||
Heizrate | 3 ° c/min | |||
Controller | Programmier bare Farb-LCD-Touchscreen-Controller, PC Link, LAN-Schnitts telle für Fernbedienung | |||
Innen material | SUS304 Edelstahl | |||
Kammern mit feinen Sensoren und schnellen Rückkopplung schleifen halten die Ziel bedingungen stetiger als grundlegende Timer. Enge Kontrolle stoppt das Übers chießen von Feuchtigkeit sollpunkten. Dies hält Taupunkt übergänge stabil und leicht vorher zusagen.
Plötzliche Änderungen der Temperatur oder Luft feuchtigkeit erhöhen die Wahrscheinlichkeit von Feuchtigkeit abfällen. Eine gut eingestellte Kammer verlangsamt den Anstieg und die Rampe nach unten. Dadurch bleiben Luft und Oberflächen nahezu ausgeglichen und die Kondensation wird verringert.
Selbst Hitze und Feuchtigkeit, die sich verbreiten, sind sehr wichtig. Ein ungleich mäßiger Luftstrom erzeugt Taschen, in denen der Taupunkt zu früh übers ch ritten wird. Kammern mit kalibrierten Zirkulation mustern beheben dieses Problem und halten alles gleichmäßig.
Durch kontinuierliche Protokolle über Temperatur, Luft feuchtigkeit und berechneten Taupunkt können Teams Fehler mit genauen Umwelt ereignissen verknüpfen. Diese klare Ansicht trennt echte Konstruktion schwächen von Testumgebung artefakten.
Durch die gemeinsame Verwendung dieser Ansätze können Elektronik teams darauf vertrauen, dass ein Fehler in einem Temperatur feuchtigkeit stest das Produkt verhalten wirklich zeigt. Es kommt nicht von Test-Setup-Macken.
Gute Kammer kontrollen sind nur ein Teil des Erfolgs. Wie ein Test vorbereitet und durchgeführt wird, beeinflusst auch, wie genau die Ergebnisse sind. Smarte Schritte vor und während des Tests machen alles besser.
Feuchtigkeit, die in inneren Schichten und Komponenten einges ch lossen ist, wirkt anders als die Oberflächen feuchtigkeit. Vor konditionierung platten unter konstanten Umgebungs bedingungen vor dem Testen machen den Feuchtigkeit gehalt gleichmäßig und leicht vorher zusagen.
Jedes Mal, wenn sich eine Kammer tür öffnet, bricht normale Labor luft das Test profil. Dies kann zu kurzzeitiger Kondensation führen, insbesondere in der Nähe des Tür dichtung bereichs. Eine gute Planung reduziert unnötige Öffnungen und hält die Bedingungen stabil.
Wenn Sie dasselbe Profil auf Dummy-Boards oder Referenz mustern ausführen, können Sie feststellen, ob sich Feuchtigkeit probleme wiederholen oder an bestimmte Design merkmale gebunden sind. Wenn Leckströme nur bei einem Konstruktion slauf ansteigen, liegt das Problem wahr schein lich in der Probe und nicht in der Kammer steuerung.
Schwere Baugruppen mit Metalls childen oder großen Kühlkörpern nehmen Wärme langsamer auf oder geben sie ab als dünne Bretter. Durch Anpassen der Rampen raten an diese thermische Masse erreicht die gesamte Probe die Ziel bedingungen im gleichen gleichmäßigen Tempo.
Erfahrene Labore erstellen Profile, die den Feld bedingungen genau entsprechen. Sie verwenden nicht nur Standard kammer vorgaben. Diese benutzer definierten Profile schneiden falsch positive Ergebnisse und decken echte Fehler modi auf, die wichtig sind.
Die Auswahl der richtigen Temperatur-und Feuchtigkeit kammer bedeutet, mehr als nur Größe und Kosten zu betrachten. Ingenieure und Labor leiter sollten mehrere wichtige Punkte überprüfen, um sicher zustellen, dass die Kammer ihren Bedürfnissen entspricht.
|
|
Wählen Sie Kammern, die die relative Luft feuchtigkeit und Temperatur mit sehr geringer Veränderung halten. Kleine Höhen und Tiefen können Bedingungen ohne Vorwarnung über den Taupunkt hinaus schieben.
Eine größere Kammer mag zunächst flexibler aussehen. Kleinere Bench top-Einheiten bieten jedoch häufig eine gleichmäßigere Luft zirkulation für kleine Boards. Passen Sie die Größe an die üblichen Proben chargen an, anstatt nur für zukünftige Bedürfnisse zu planen.
Moderne Kammern umfassen eingebaute Daten systeme. Die Möglichkeit, zeit gestempelte Protokolle aus Feuchtigkeit, Temperatur und berechneten Taupunkten zu exportieren, erleichtert die Fehler behebung und Compliance-Berichte erheblich.
Kammern halten viele Jahre als wichtige Ausrüstung. Anbieter, die eine schnelle Kalibrierung, Ersatzteile und Schulungen anbieten, helfen Labors, die Tests über einen langen Zeitraum gültig zu halten.
Hersteller bieten viele verschiedene Setups. Der wichtigste Faktor ist die Anpassung der Test ziele an die Kammer fähigkeiten, insbesondere zur Taupunkt kontrolle und Reduzierung des Feuchtigkeit risikos.
Xi'an LIB Umwelt simulations industrieHat sich einen starken Namen für die Bereitstellung von Luft feuchtigkeit kammer lösungen bei fester Temperatur verdient. Diese Lösungen passen gut zu den Anforderungen an Elektronik-und PCB-Tests. Mit jahrzehnte langer Arbeit in Umwelt prüfgeräten bietet LIB Produkte an, die eine exakte Steuerung mit einem einfachen täglichen Gebrauch verbinden.
Die Kammern von LIB verwenden genaue Sensoren und stetige Steuerungs systeme, die den strengen Anforderungen der Elektronik industrie entsprechen. Ingenieure, die Designs gegen feuchtigkeit bedingte Fehler überprüfen möchten, profitieren bei jedem Test von benutzer definierten Profilen und Echtzeit überwachung.
Über die Hardware hinaus bietet LIB den Kunden die Auswahl an Full-Service. Dazu gehören Hilfe bei der Installation, Kalibrierung unterstützung und Beratung zu Anwendungen. Mit dieser breiten Unterstützung können Testteams Profile erstellen, die den realen Bedingungen entsprechen. Es hilft ihnen auch, die Ergebnisse mit vollem Vertrauen zu lesen. Ob in einem Produktent wicklung labor, einem Qualitäts sicherungs bereich oder einem Fertigungs kontroll punkt, mit den Lösungen von LIB können Benutzer feuchtigkeit bezogene Probleme frühzeitig und zuverlässig finden.
Ein Test der Temperatur feuchtigkeit kammer elektronik bringt Leiterplatten in eine festgelegte Umgebung. Dort ändern sich Temperatur und relative Luft feuchtigkeit, um reale Bedingungen zu kopieren. Diese Art von Tests hilft dabei, feuchtigkeit bedingte Fehler frühzeitig zu finden, während sich die Produkte noch im Labor befinden.
Die Kontrolle der Taupunkt feuchtigkeit kammer stellt sicher, dass Luft-und Brett oberflächen wichtige Feuchtigkeit punkte nicht zu schnell kreuzen. Durch den Umgang mit der Verbindung zwischen Luft feuchtigkeit, Temperatur und Taupunkt wird die Kondensation bildung verringert. Dies führt zu Testergebnis nissen, denen Teams mehr vertrauen können.
Häufige Anzeichen sind schnelle Abfälle des Isolation widerstands. Inter mit tierende Kurzschlüsse treten auf, wenn die Kammer abkühlt. Oxidierte Oberflächen zeigen sich um Komponenten leitungen. Wenn diese bei genauen Taupunkt änderungen auftreten, deuten sie häufig auf Feuchtigkeit kondensation anstelle von Konstruktion fehlern hin.
Ja, gut geplante PCB-Kondensation tests können die Feuchtigkeit belastung beschleunigen und mögliche langfristige Fehler wie Korrosion oder Delaminierung aufzeigen. Der Hauptpunkt besteht darin, kontrollierte Feuchtigkeit profile beizu behalten, die den erwarteten Feld bedingungen entsprechen.
Überprüfen Sie zuerst die Kammer profile. Stellen Sie sicher, dass die Taupunkt berechnungen genau bleiben. Überprüfen Sie als nächstes die Rampen raten. Überprüfen Sie auch den gleichmäßigen Luftstrom. Manchmal hängen die offen sichtlichen Fehler mit der Art und Weise zusammen, wie die Bedingungen angewendet wurden, und nicht mit dem Board-Design selbst.
