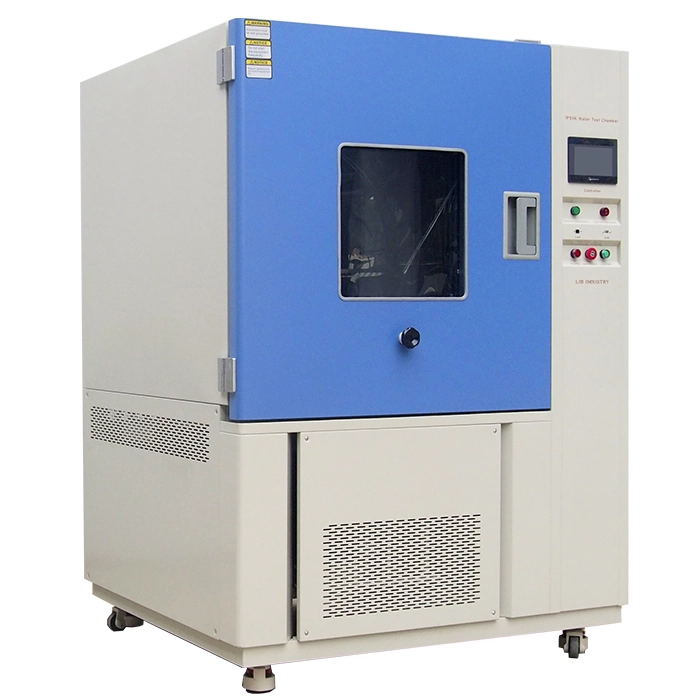

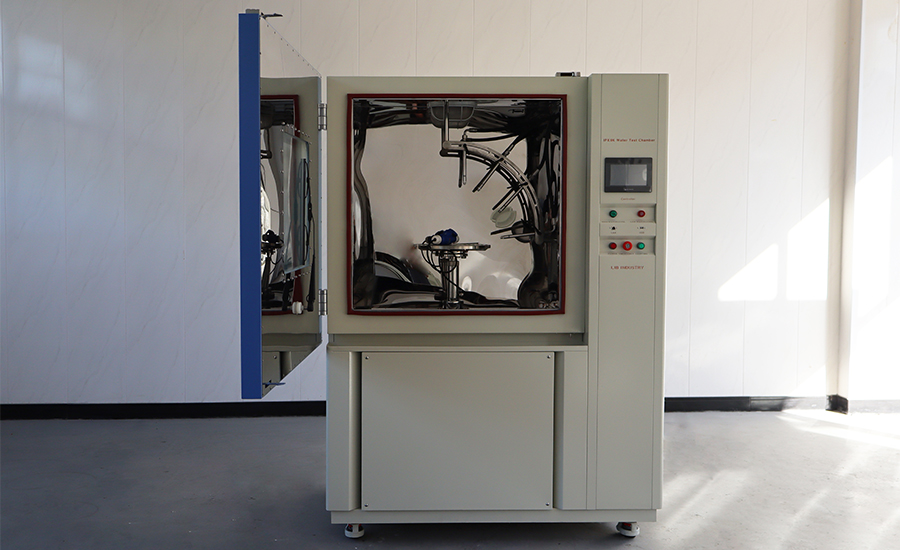

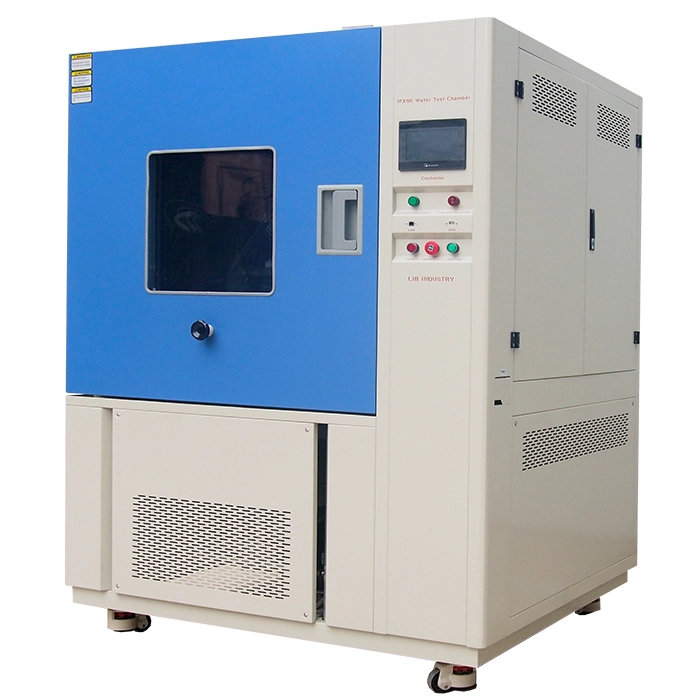

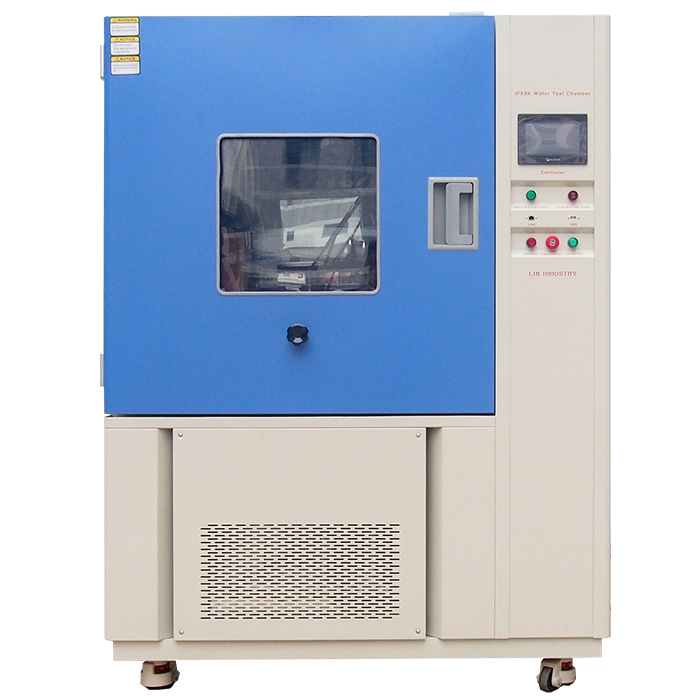

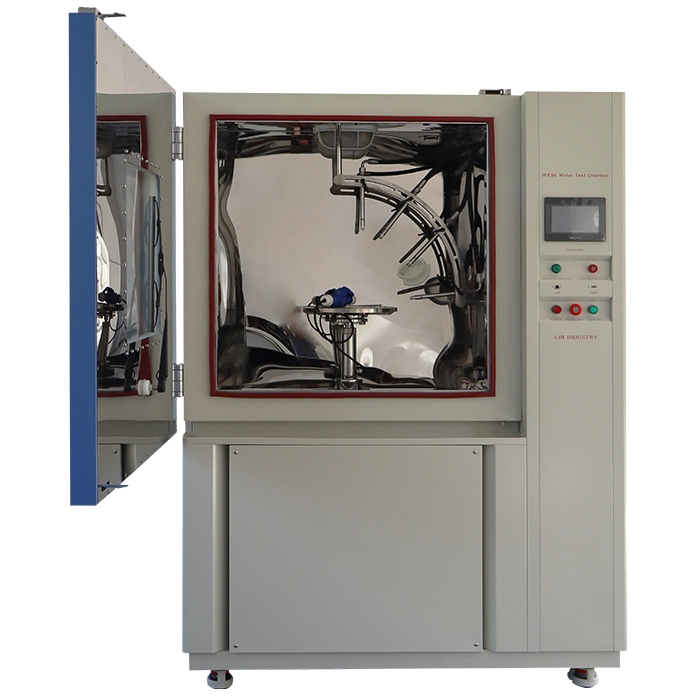

IPX9K Wasserprüfkammer

Name: IPX9K Wasserprüfkammer
Brand: Xi'an LIB Environmental Simulation Industry

Modell: R9K-600, R9K-1200, R9K-1900

Wassersprühwinkel: 0°, 30°, 60°, 90°, jeweils 30 Sekunden pro Position

Wassersprühtemperatur: Umgebungstemperatur ~ +88℃ (einstellbar)

Abstand vom Wassersprühen zu den Prüflingen: 10~15 cm

Wasserdruck: 8000-10000 Kpa (einstellbar)

Wasserdurchflussrate: 14L-16L/min

Die IPX9K-Wassertestkammer kann verwendet werden, um die Wasserbeständigkeit von Geräten unter Umgebungen mit Hochdruck- und Hochtemperatur-Wassereinspritzung gemäß den Normen IEC 60529 und ISO 20653 zu testen. Sie erfüllt den IPX9K-Schutzartenteststandard, der eine der höchsten Wasserdichtigkeitsstufen darstellt, wie von der IEC definiert. LIB bietet eine Vielzahl von Standardmodellen und kundenspezifischen IPX9K-Wassertestkammern an.

IPX9K Wassertestkammer für Automotive-Elektronik

Merkmale und Vorteile der IPX9K Wasserprüfkammer

1. SUS304 Edelstahl, wasser- und korrosionsbeständig sowie hitzebeständig.

2. Automatische Umschaltung von Düsenwinkel und -zeit, reduziert manuelle Eingriffe, nur 2 Minuten pro Test.

3. Schrittmotorantrieb, Drehtellerdrehzahl 5±1 U/min, um gleichmäßige Probentests zu gewährleisten.

4. Entspricht IEC 60529, ISO 20653, DIN 40050-9 und anderen internationalen Normen, autoritative Prüfergebnisse.

5. Großflächiges Beobachtungsfenster mit Wischer, einfache Echtzeitüberwachung des Prüflingszustands (DUT).

6. Das Wasserumlaufsystem reduziert den Wasserverbrauch mit großem Wassertank und ermöglicht langfristige Dauertests.

7. Echtzeitanzeige von Druck, Temperatur, Durchfluss, unterstützt Datenexport und -druck.

Parameter der IPX9K Wasserprüfkammer

Modell	R9K-1200
Innenabmessungen (mm)	100012001000
Außenabmessungen (mm)	125017002050
Innenvolumen (L)	1200
Sprühwinkel	0°, 30°, 60°, 90°
Sprühwassertemperatur	Raumtemperatur ~ +88℃ (einstellbar)
Sprühdüsen	Vier, jeweils 30 Sekunden pro Position
Abstand von der Sprühdüse zum Prüfling	10~15cm
Wasserdruck	8000-10000 Kpa (einstellbar)
Wasserdurchflussrate	14–16 l/min
Drehtellerdrehzahl	5±1 U/min
Prüfplattformhöhe	200–400 mm (einstellbar)
Prüfplattformdurchmesser	600mm
Heizelemente	Nichrom-Heizelement
Steuerung	Programmierbare Farb-LCD-Touchscreen-Steuerung, Ethernet-Anschluss
Türverriegelung	Elektromagnetische Verriegelung
Wasserversorgungssystem	Vorratswassertank; Druckerhöhungspumpe; Automatische Wasserzufuhr; Wasseraufbereitungssystem
Sicherheitsvorrichtungen	Übertemperaturschutz; Überstromschutz; Wassermangelschutz; Erdschlussschutz; Phasenfolgeschutz
Außenmaterial	Stahlblech mit Schutzbeschichtung
Innenmaterial	SUS304 Edelstahl
Beobachtungsfenster	Doppelschicht-Isolierglas mit Wischer

Details zur IPX9K Wasserprüfkammer

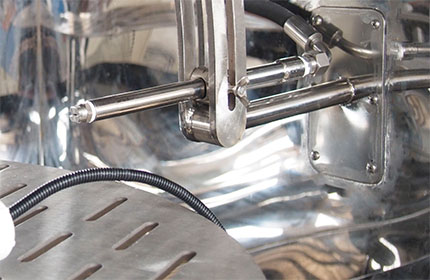

Düsen	Drehteller
4 Fächerdüsen, Winkel 0°, 30°, 60°, 90°, abdeckend die vertikale und schräge Ebene des Produkts; Sprühabstand: 100–150 mm (einstellbar), präzise Steuerung der Aufprallstärke des Wasserstrahls SUS304-Material, rostbeständig, um einen reibungslosen Wasserfluss zu gewährleisten.	Die am Drehteller angebrachte Fixiervorrichtung mit Messteilen ist speziell mit M6-Schraublöchern und Schrauben ausgelegt, um die Messteile zu fixieren. Verhindert, dass das Prüfobjekt auf dem Drehteller bei Hochdruckwasserstrahlen weggespült wird.

Wassertank	Steuerung
Der großvolumige Wassertank gewährleistet einen Langzeittest, und es gibt Hoch- und Niedrigwasserstandsschwimmer im Tank, um den Wasserstand zu erfassen und Trockenlaufen oder Überlaufen zu verhindern. Im Prüfraum sind zudem eine Reihe von Wasserrohren verlegt, um einen Wasserkreislauf zu bilden.	Unterstützt Zeit-, Druck-, Temperaturparameter-Einstellung (0-999 Minuten), mehrere Sprachen wählbar. Daten können übertragen und heruntergeladen werden. Die Steuerung kann für Fernsteuerung mit einem PC verbunden werden.

Die IPX9K-Wasserprüfkammer prüft die Wasser- und Eindringbeständigkeit von Produkten und wird in der Elektronik-, Militär- und Konsumgüterindustrie vielfältig eingesetzt. LIB bietet außerdem zusätzliche Regentestoptionen, darunter IPX1K bis IPX6K, IPX1 bis X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 und andere Normen.
