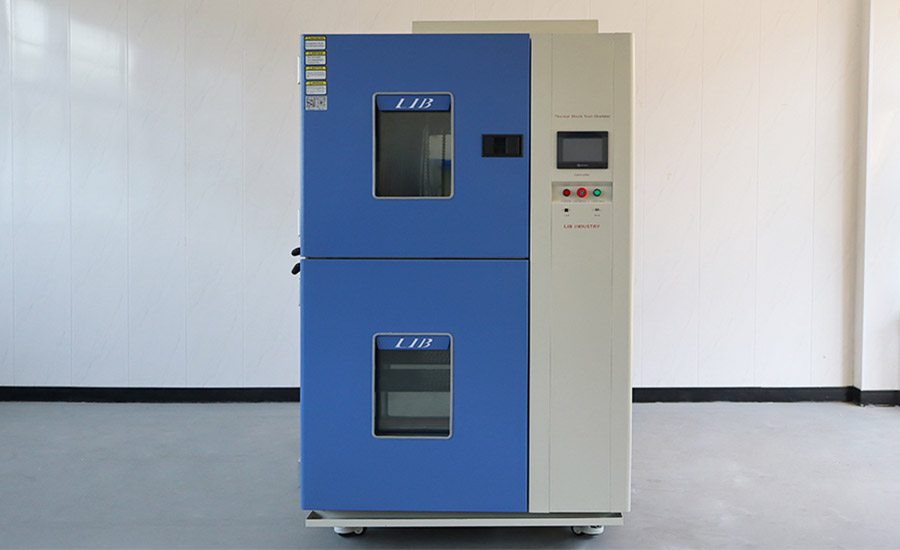

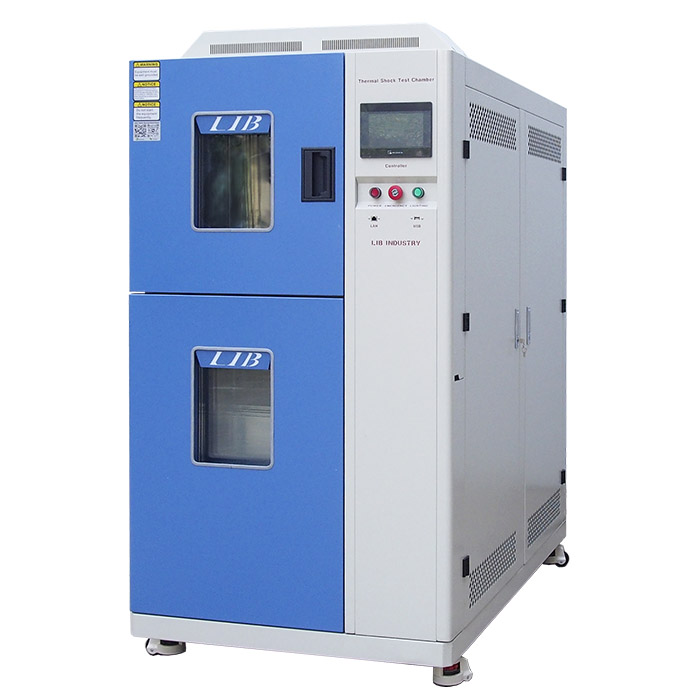

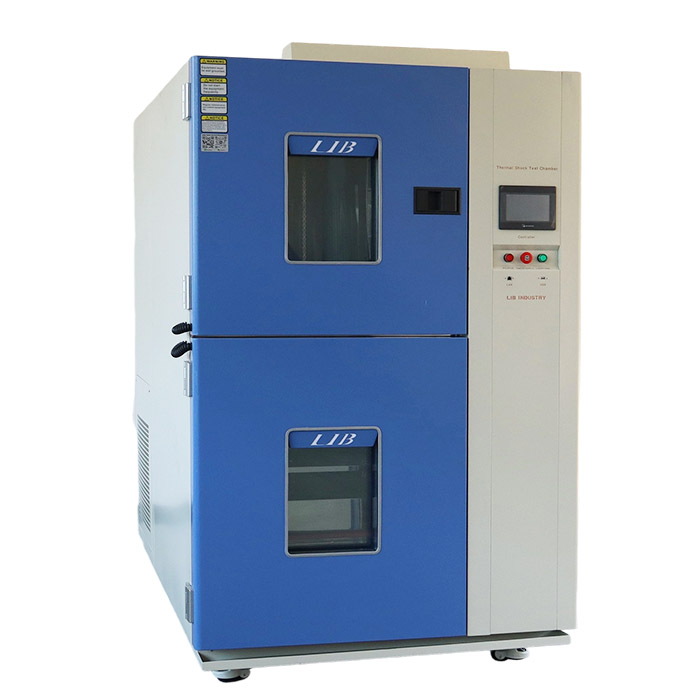

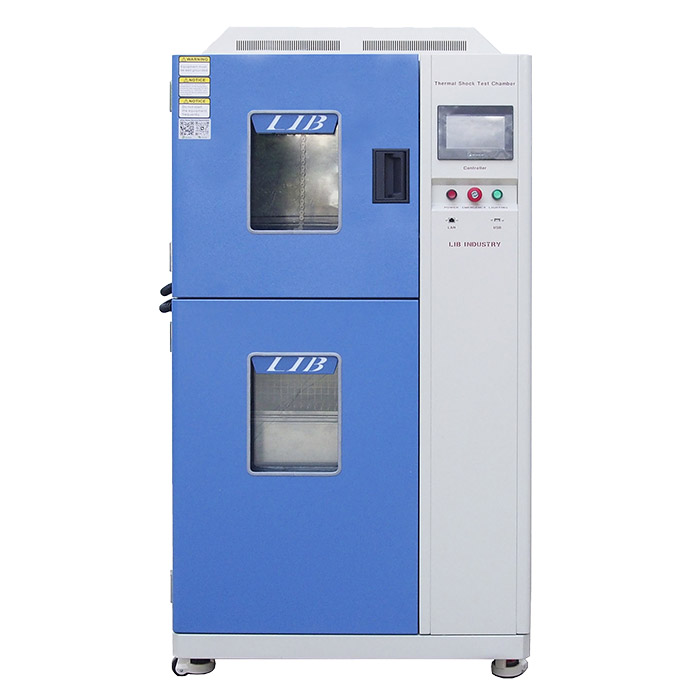

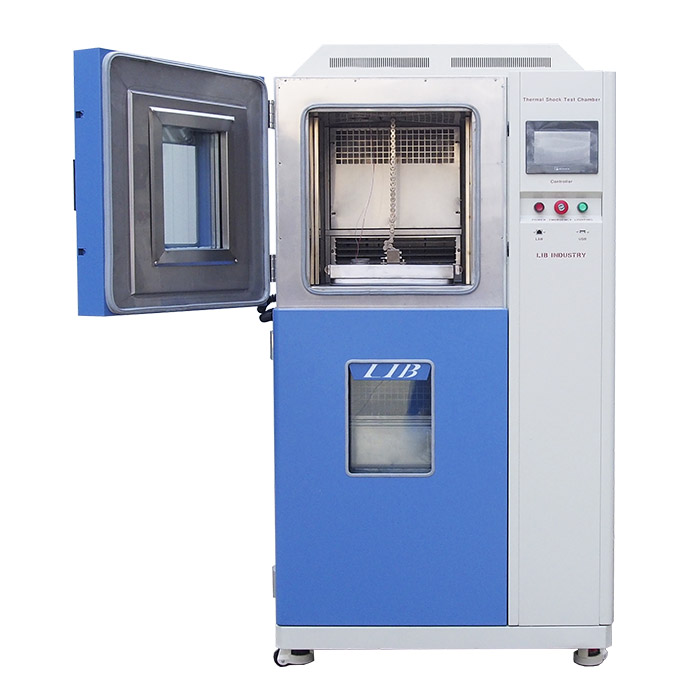

Luft-Luft-Temperatur-Schock-Kammer

Name: Luft-Luft-Temperatur-Schock-Kammer
Brand: Xi'an LIB Environmental Simulation Industry

Die Luft-Luft-Temperatur-Schock kammer ermöglicht es dem DUT im Korb, schnell zwischen der Hoch temperatur zone (bis zu 220 ° C) zu wechseln. und die Niedrig temperatur zone (bis zu-75 ° C) innerhalb von 3 Sekunden, so dass die Probe extrem harten Temperatur änderungen ausgesetzt ist.

Die Luft-Luft-Temperatur-Schock kammer bewertet das Produkt in einer Umgebung mit starken Temperatur unterschieden und simuliert die Wärme ausdehnung und Kontraktion spannung, der das Produkt ausgesetzt sein kann. Helfen Sie dabei, potenzielle Risiken wie Material risse, Schweiß fehler und strukturelle Verformungen zu identifizieren.

Modell: TS-162, TS-340, TS-500, TS-1000

Standard: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-813D

Luft-Luft-Temperatur-Schock-Kammer-Merkmale und Vorteile

1. das unabhängige Temperatur zonen design und der hochpräzise Temperatur sensor gewährleisten eine schnelle und gleichmäßige Temperatur umwandlung

2. entspricht internat ionalen Tests tandards wie MIL-STD, IEC und JEDEC und ist eine ideale Wahl für ESS-Tests (Environmental Stress Screening) mit hoher Zuverlässigkeit.

3. Die Proben werden automatisch umgeschaltet, ohne dass die Tür geöffnet werden muss, um die Zonen zu wechseln, wodurch das Austreten von kalter und heißer Luft vermieden wird. Der Test prozess ist kontinuierlicher und energie effizienter.

4. Die Probe kann schnell zwischen zwei Temperatur zonen wechseln (innerhalb von 3 Sekunden), wodurch mehrere Zyklen in kurzer Zeit abgeschlossen werden können, was die Testa ffizienz erhöht und den Produkt überprüfung zyklus verkürzt.

Spezifikationen der Luft-Luft-Temperatur-Schock-Kammer

Modell		TS-162	TS-340	TS-500	TS-1000
Innenmaße (mm)		300300250	450450360	650650500	850850700
Gesamt dimension (mm)		15608701545	171010201845	191012202265	211014202665
Innenraum volumen (mm)		22L	72L	211L	505L
Lade kapazität		20kg	30kg	50kg	60kg
Raum vorheizen	Obergrenze Temperatur	220
	Aufheiz zeit	Ambient ~ 200 ° C, innerhalb von 30 Minuten
Vor cooler Raum	Temperatur der unteren Grenze	-75 ° c
	Kühlzeit	Ambient ~ -70 ° C, innerhalb von 30 Minuten
Testraum	Hoch temperatur belichtung bereich	Umgebungs 20 ~ 200 °C
	Niedertemperatur-Belichtung bereich	-65 ~ -5 °C
Temperatur-Schwankung		≤ ± 0,5 ° C
Temperatur abweichung		≤ ± 3 ° C
Temperatur wiederherstellung szeit		Innerhalb von 5 Minuten
Kühlsystem		Mechanisches Kompression kühlsystem, umwelt freundliches Kältemittel
Controller		Programmier bare Farbe LCD-Touchscreen-Controller, Ethernet-Verbindung

Details der Luft-Luft-Temperatur-Schock-Kammer

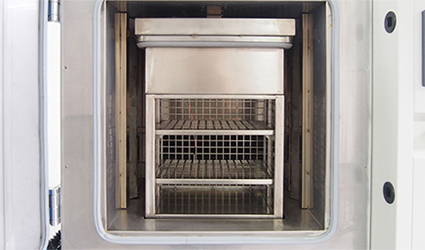

Korb übertragungs system	Kabel loch
Der Proben korb mit hochfester Legierung struktur kann im Hoch-und Niedrig temperatur bereich automatisch vertikal steigen und fallen. Die Bewegung ist reibungslos und die Prüflinge im Korb werden nicht durch Vibrationen beeint rächt igt.	Das Testloch (φ 50mm) wird oben auf dem Korb geöffnet, wodurch die Prüfung von Kabeln oder externen Netzteilen erleichtert wird. Kommt mit einem Silikon dichtung sring, um die Dichtung leistung zu gewährleisten.

Beobachtungs fenster	Kühlsystem
Einzel-/Doppel beobachtungs fenster Design, zwei schicht iges beheiztes Isolierglas fenster, um Kondensation zu verhindern, eingebaute LED-Beleuchtung, wodurch der Test prozess auf einen Blick klar wird.	Französisch Tecumseh, das ist sehr vielseitig. Zweistufiges Kaskaden kühlsystem und verwendet umwelt freundliche Kältemittel, die eine leistungs starke Kühlung und einen geräuscharmen Betrieb ermöglichen. Kühl methode: Wasser kühlung ist optional

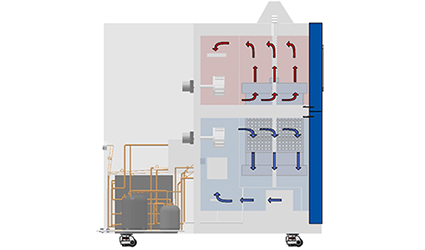

Touchscreen-Controller	Luft zirkulation system
Der mit einem SPS-Modul ausgestattete Farb-Touchscreen unterstützt die Programms teuerung mit mehreren Segmenten, die Echtzeit überwachung und die Daten aufzeichnung und ist intuitiv zu bedienen. Daten export: USB-Export/PC-Verbindung	Der Luftkanal und der geräuscharme hoch-und niedrig temperatur beständige Lüfter ermöglichen die schnelle und gleichmäßige Verteilung der kalten und heißen Luft in jeder Temperatur zone, um eine gleichmäßige Erwärmung und Kühlung der Probe sicher zustellen.
