Was ist eine ASTM D1149 Ozonprüfkammer und wie wählt man zwischen statischer und dynamischer Prüfung?

Aug 06 2026

Table of Content [Hide]

Gummikomponenten wie Automobildichtungen, Schläuche, Dichtungen, Riemen, Kabelmäntel und Schwingungsdämpfer können bei längerer Ozoneinwirkung reißen und an Leistung verlieren. Diese Schäden sind zunächst oft unsichtbar, aber kleine Oberflächenrisse können schließlich zu Leckagen, Isolationsfehlern oder mechanischen Schäden führen.

An ASTM D1149 Ozonprüfkammerbietet eine kontrollierte Umgebung, um die Ozonrissbeständigkeit von Gummi- und Elastomermaterialien zu bewerten, sodass Ingenieure sehen können, wie Produkte unter Ozonangriff abschneiden, bevor sie in reale Anwendungen gelangen. ASTM D1149 deckt beides abstatische und dynamische Ozonprüfung— statische Prüfungen eignen sich für Teile unter konstanter Dehnung, während dynamische Prüfungen Gummi besser simulieren, das wiederholt gedehnt, gebogen oder bewegt wird. Dieser Artikel erklärt, wie der Test funktioniert, den Unterschied zwischen den beiden Methoden und wie man eine geeignete Ozonprüfkammer auswählt.

Was ist die ASTM D1149 Ozonprüfung?

ASTM D1149 ist ein Standardprüfverfahren zur Bewertung der Beständigkeit von vulkanisiertem Gummi und Elastomermaterialien gegen Ozonrissbildung unter kontrollierten Temperatur- und Dehnungsbedingungen. Es isoliert die Wirkung von Ozon, indem Variablen wie Sonnenlicht und Regen ausgeschlossen werden.

Ozon ist eine hochreaktive Form von Sauerstoff. Wenn es mit Gummi in Kontakt kommt, der ungesättigte Polymerbindungen enthält, verursacht es molekulare Oxidation. Sobald die Oberfläche gedehnt wird, reißen diese geschwächten Bereiche senkrecht zur Dehnungsrichtung – was die Lebensdauer verkürzt und Sicherheitsrisiken schafft:

Gummiprodukt	Mögliches Ozonversagen
Automobildichtungen	Luft- oder Wasserleckage
Gummischläuche	Oberflächenrisse und Bruch
Kabelmäntel	Isolationsschäden
Antriebsriemen	Reduzierte mechanische Festigkeit
Schwingungsdämpfer	Verlust der Flexibilität
Industriedichtungen	Dichtungsversagen

Eine Ozon-Alterungsprüfkammer ermöglicht es Herstellern, diese Schwachstellen während der Entwicklung und Qualitätskontrolle zu erkennen, statt nach einem Ausfall im Einsatz.

Wie funktioniert eine ASTM D1149 Ozonprüfkammer?

Die Prüfung erfolgt in der Regel in fünf Schritten: Proben werden vorbereitet, auf eine festgelegte Dehnung gestreckt (oder in eine dynamische Vorrichtung eingespannt), einer kontrollierten Ozonkonzentration und Temperatur ausgesetzt, periodisch auf Rissbildung untersucht und anhand des Risswachstums bewertet. Eine längere Expositionszeit bedeutet nicht automatisch eine bessere Beständigkeit – verschiedene Mischungen reagieren unterschiedlich je nach Polymerstruktur, Antioxidantien, Füllstoffen und Vulkanisationssystemen.

Wichtige ASTM D1149 Prüfparameter

Parameter	ASTM D1149 Anforderung
Ozonkonzentrationsbereich	25–200 pphm
Standard-Ozonniveau	50 ± 5 pphm
Temperatur	40 ± 1°C
Dynamische Zugdehnung	25 ± 3% maximal
Dynamische Frequenz	0,5 Hz (30 Zyklen/min)
Statische Dehnung im geraden Streifen	20% Dehnung
Statische Dehnung im konischen Streifen	10%, 15%, 20% Zonen
Mindestkammervolumen	0,11 m³ (110 l)
Gaswechselrate	≥75% Kammervolumen/min
Probenkonditionierung	24 Stunden ozonfrei bei Prüftemperatur

Diese Parameter gewährleisten die Vergleichbarkeit der Ergebnisse zwischen verschiedenen Laboren. Verwandte Normen sindASTM D4575(Messung der Ozonkonzentration in Kammern) undISO 1431-1(Ozonrissbeständigkeit) – beide decken statische und dynamische Bewertungen ab, jedoch sollten Konzentrations-, Temperatur- und Feuchtigkeitsanforderungen nicht zwischen den Normen vermischt werden.

Statische Ozonprüfung: Grundlagen und Anwendungen

Bei der statischen Prüfung wird die Probe während der gesamten Exposition unter einer konstanten Dehnung gehalten – typischerweise ein gerader Streifen mit 20% Dehnung, ein konischer Streifen über mehrere Dehnungsbereiche oder eine Schlaufenprobe. Da sich die Probe nicht bewegt, ist der Aufbau einfach und wiederholbar und eignet sich gut zum Vergleich von Gummimischungen während der Materialentwicklung.

Die Hauptbeschränkung besteht darin, dass wiederholte Bewegungen nicht reproduziert werden – ein Material kann unter konstanter Dehnung standhalten, aber unter wiederholter Dehnung im Einsatz versagen. Die statische Prüfung eignet sich daher für feste Dichtungskomponenten, stationäre Dichtungen und andere Gummiteile mit geringer Bewegung.

Dynamische Ozonprüfung: Simulation realer Betriebsbedingungen

Die dynamische Prüfung kombiniert Ozoneinwirkung mit wiederholter mechanischer Verformung, typischerweise bis zu 25 ± 3% Dehnung bei 0,5 Hz, unter kontinuierlicher Ozonexposition und kontrollierter Temperatur. Da die wiederholte Verformung ständig neue Gummi-Oberflächen freilegt, beschleunigt sie das Risswachstum – und liefert ein realistischeres Bild für Teile, die im Betrieb bewegt werden, wie z.B. Faltenbälge, Antriebsriemen, bewegte Schläuche und Pumpenmembranen.

Statisch vs. Dynamisch: Welche Methode ist besser?

Keine Methode ist allgemein besser – es hängt davon ab, wie das Produkt tatsächlich funktioniert.

Vergleich	Statische Prüfung	Dynamische Prüfung
Hauptzweck	Ozonbeständigkeit unter konstanter Dehnung	Ozonbeständigkeit unter wiederholter Verformung
Probenzustand	Feste Dehnung	Zyklische Bewegung
Typische Dehnung	10–20% Dehnung	25 ± 3% maximal
Bewegung	None	0,5 Hz
Geeignete Produkte	Dichtungen, Dichtungen, feste Teile	Riemen, Schläuche, Faltenbälge, flexible Komponenten
Hauptvorteil	Einfach und wiederholbar	Simuliert reale Einsatzbedingungen besser

Ein Hersteller von stationären Dichtringen beispielsweise kann sich auf statische Prüfungen konzentrieren, während ein Entwickler von Faltenbälgen dynamische Prüfungen benötigt, da das Teil während der Fahrt ständig gebogen wird. Für kritische Komponenten führen viele Labore beide Methoden durch, um ein vollständiges Bild zu erhalten.

Auswahl der richtigen ASTM D1149 Ozonprüfkammer

Bei der Auswahl einer Kammer geht es nicht nur darum, ob sie Ozon erzeugen kann. Einige Faktoren sind entscheidend:

Ozonkonzentrationsregelung.Schwankende Werte können zu inkonsistenten Rissergebnissen führen, daher benötigt eine gute Kammer eine stabile Erzeugung, Echtzeitüberwachung und automatische Anpassung.

Statische und dynamische Fähigkeit.Eine Kammer, die beide Modi unterstützt, bietet dem Labor mehr Flexibilität und kann die Notwendigkeit separater Geräte verringern.

Temperaturregelung.ASTM D1149 fordert 40 ± 1°C; eine gleichmäßige Verteilung und stabile Luftströmung sind wesentlich, da eine ungleichmäßige Temperatur dazu führen kann, dass verschiedene Proben unterschiedliche Alterungsbedingungen erfahren.

Sicherheitsschutz.Ozon ist ein starkes Oxidationsgas, daher sollte eine zuverlässige Kammer über Konzentrationsüberwachung, automatischen Schutz, einen abgedichteten Prüfbereich und Abgasbehandlung verfügen.

LIB Industrie ASTM D1149 Ozonprüfkammer Lösung

Xi'an LIB Environmental Simulation Industry bietet Ausrüstung für Umweltsimulationsprüfungen zur Bewertung der Materialzuverlässigkeit, einschließlich Ozon-Alterungs-, Temperatur- und Feuchtigkeits- sowie Korrosionsprüfungen. Ihre ASTM D1149 Ozonprüfkammer ist für Labore konzipiert, die stabile Expositionsbedingungen, genaue Regelung und wiederholbare Ergebnisse benötigen.

Stabiles Ozonregelungssystem

Das System zur Ozongenerierung und -überwachung sorgt während des gesamten Expositionsprozesses für eine gleichbleibende Prüfatmosphäre.

Merkmal	LIB Spezifikation
Ozonkonzentrationsbereich	25–200 pphm
Regelgenauigkeit	±10%
Standard-Ozonniveau	50 ± 5 pphm
Überwachungsmethode	Echtzeit-Ozonkonzentrationsüberwachung
Prüfmodi	Statische und dynamische Ozonprüfung

Stabile Ozonregelung hilft, durch Konzentrationsschwankungen verursachte Testvariationen zu reduzieren und verbessert die Vergleichsgenauigkeit zwischen verschiedenen Gummimaterialien.

Unterstützt statische und dynamische ASTM D1149 Prüfungen

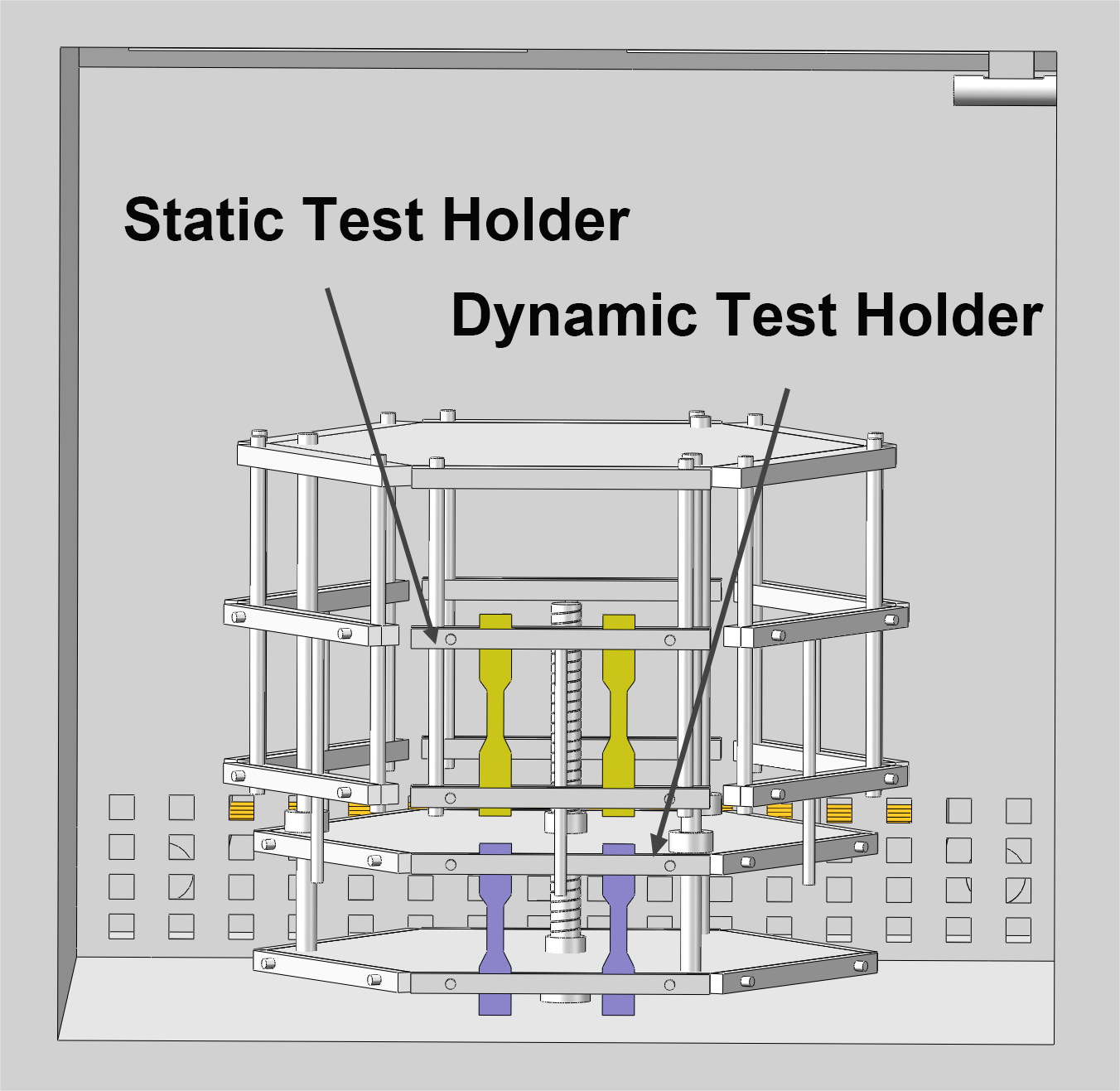

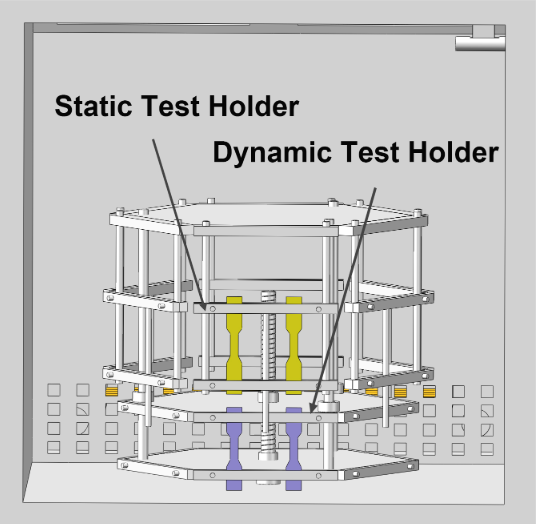

LIB Ozonkammern unterstützen verschiedene Gummiprüfanforderungen durch flexible Probenhalterungen und Prüfmodi. Hauptfunktionen umfassen:

Bewertung der statischen Ozonrissbildung
Dynamische Zug-Ozonprüfung
Einstellbare Probendehnungsbedingungen
Möglichkeit zur Prüfung mehrerer Proben
Langzeit-Dauerbelastungstests

Dies ermöglicht es Anwendern, verschiedene Produkte zu bewerten, von Gummimischungen bis zu Fertigkomponenten.

Intelligentes Steuerungssystem und Qualitätssicherung

Ein intelligentes Steuerungssystem ermöglicht es Bedienern, Ozonkonzentration, Temperatur, Prüfdauer und Prüfstatus einzustellen und zu überwachen – es reduziert manuelle Fehler, verbessert die Wiederholbarkeit und unterstützt die Verwaltung langfristiger Alterungsprogramme. Vor der Auslieferung wird jede Kammer umfassend getestet, um Regelverhalten, Temperaturstabilität, Ozongenauigkeit, mechanische Funktion und Sicherheitsfunktionen zu überprüfen und so eine stabile Leistung für den langfristigen Laboreinsatz zu gewährleisten.

Globaler Service und Industrieanwendungen

LIB Industry wurde 2012 gegründet, ist ISO 9001 zertifiziert, hat Exporterfahrung in über 60 Ländern, eine 3-jährige Garantie, lebenslangen Wartungssupport und bietet Installations- und Schulungsunterstützung für Kunden, die diese benötigen.

LIB Kammern werden in der Automobilindustrie, der neuen Energietechnik und der Elektronikfertigung sowie in Forschungslabors eingesetzt, die neue Gummimischungen entwickeln – und helfen Ingenieuren, potenzielle Ausfallrisiken zu erkennen, bevor Produkte auf den Markt kommen.

FAQ

Wofür wird eine ASTM D1149 Ozonprüfkammer verwendet?

Sie bewertet die Ozonrissbeständigkeit von Gummi- und Elastomermaterialien unter festgelegten Konzentrations-, Temperatur- und Dehnungsbedingungen.

Was ist der Unterschied zwischen statischer und dynamischer Ozonprüfung?

Bei der statischen Prüfung werden Proben unter konstanter Dehnung gehalten, während die dynamische Prüfung wiederholte Dehnungszyklen durchführt – besser geeignet für Komponenten, die im Betrieb bewegt werden. Eine geeignet ausgelegte Kammer kann beide Modi über verschiedene Probenhalterungen unterstützen.

Welche Ozonkonzentration erfordert ASTM D1149?

Übliche Laborbedingungen reichen von 25–200 pphm, wobei 50 ± 5 pphm häufig für Standardbewertungen verwendet wird.

Wie wähle ich den besten Anbieter für Ozonprüfkammern aus?

Achten Sie auf ASTM D1149-Konformität, Ozongenauigkeit, Temperaturregelung, statische/dynamische Fähigkeit, Zuverlässigkeit und technischen Support – Anbieter mit echter Ingenieurerfahrung bieten in der Regel besser passende Lösungen.

Statische und dynamische Ozonprüfungen sind keine konkurrierenden Methoden – sie bewerten unterschiedliche Betriebsbedingungen, wobei die statische Prüfung die Beständigkeit unter konstanter Dehnung misst und die dynamische Prüfung wiederholte mechanische Beanspruchung hinzufügt. Für Labore und Hersteller, die mit Gummidichtungen, Schläuchen, Riemen und flexiblen Komponenten arbeiten, ist die Wahl einer ASTM D1149 Ozonprüfkammer mit genauer Ozonregelung, stabiler Temperaturleistung und flexiblen Prüfmodi entscheidend für zuverlässige Ergebnisse.

Kontaktieren Sie LIB Industry noch heute, um Spezifikationen der ASTM D1149 Ozonprüfkammer, technische Lösungen und maßgeschneiderte Empfehlungen für Umgebungsprüfungen für Ihre Anwendung zu erhalten.
