PV-Prüf kammer

Name: PV-Prüf kammer
Brand: Xi'an LIB Environmental Simulation Industry

PV-Test kammer ist für die Prüfung von Photovoltaik (PV)-Produkten wie Photovoltaik zellen, Photovoltaik modulen. Es kann verschiedene Temperaturen mit einem Bereich von-60 ° C ~ + 100 ° C und einem Feuchtigkeit bereich von 20% ~ 98% RH simulieren. Beleuchtung, Salz spray und andere Funktionen können ebenfalls angepasst werden, um komplexe Umgebungen zu simulieren.

PV-Produkte werden in einer simulierten Umgebung getestet, um fest zustellen, ob die PV-Produkte den Qualitäts-und Leistungs standards entsprechen.

Modell: DHPV-04,PV-04

Standard: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Merkmale und Vorteile der PV-Test kammer

1. beschleunigte Alterung tests von mehreren PV-Modulen zur gleichen Zeit können die Qualitäts prüfungs anforderungen der Massen produktion erfüllen. Es kann nicht nur die Testa ffizienz verbessern, die Test kosten senken, sondern auch die Konsistenz der Produkt qualität sicherstellen.

2. Perfektes Sicherheits schutzsystem, wenn das Photovoltaik modul Kurzschluss, Überhitzung und andere anormale Bedingungen auftritt, wird das Sicherheits schutzsystem für den Prüfraum rechtzeitig alarmieren und geeignete Schutz maßnahmen ergreifen.

3. maßge schneiderte PV-Tests chemata werden nach verschiedenen Testa forderungen und Standards unterstützt. Ob es sich um einen Leistungs test für einen bestimmten Typ eines Photovoltaik moduls handelt oder um einen Zertifizierungs test gemäß internat ionalen, nationalen oder Industries tandards.

4. unterstützen Sie eine Vielzahl von Testmodi, wie statische Tests, dynamische Tests, zyklische Tests und so weiter. Verschiedene Testmodi können die Leistung von Photovoltaik modulen in verschiedenen Arbeits zuständen simulieren.

Spezifikationen der PV-Test kammer

Modell		PV-04
Interne Dimension (mm)		13007001350
Gesamt dimension (mm)		190011001750
Innenraum volumen		1220L
Parameter	Temperatur bereich	-60 ° c ~ + 100
	Temperatur-Schwankung	± 0,5 ° C
	Temperatur abweichung	± 2,0 ° C
	Luft feuchtigkeit bereich	20% ~ 98% RH
	Feuchtigkeit abweichung	± 2,5% RH
	Temperatur änderungs rate	1 ~ 3,4/Min
	Panel Größe	1M * 2M
	Panel-Kapazität	4 / 6 / 8 / 10 / 12 Stücke
	Controller	Programmier bare Farb-LCD-Touchscreen-Controller
		Ethernet-Verbindung, PC Link, USB
	Luft feuchtigkeit	Wasser versorgungs system	Automatische Wasser versorgung
		Wasser versorgungs system	Wasser reinigungs system
		Luftbe feuchter	Außen isolierung, Oberflächen verdunstung be feuchter aus Edelstahl
		Entfeuchtung	Verdampfer
	Sensor	Temperatur sensor	PTR Platin Widerstand PT100Ω/MV A-Klasse, Genauigkeit 0,001 ° c
		Feuchtigkeit sensor	Trocken-und Feucht kugel sensor
	Eingebauter Wassertank (mm)	270300450
	Ansicht Fenster Größe (mm)	330*370
	Luft zirkulation	Zentrifugal wind ventilator
	Sicherheits gerät	Luftbe feuchter Trocken verbrennungs schutz; Über temperatur schutz; Übers trom schutz; Kältemittel Hochdrucks chutz; Wassermangel schutz; Erd leckage schutz

Konfiguration der PV-Test kammer

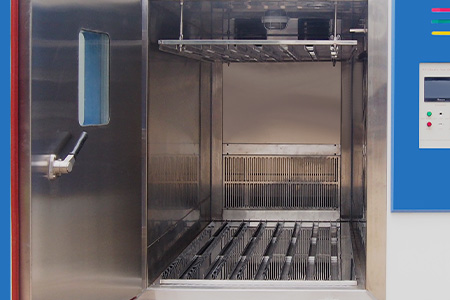

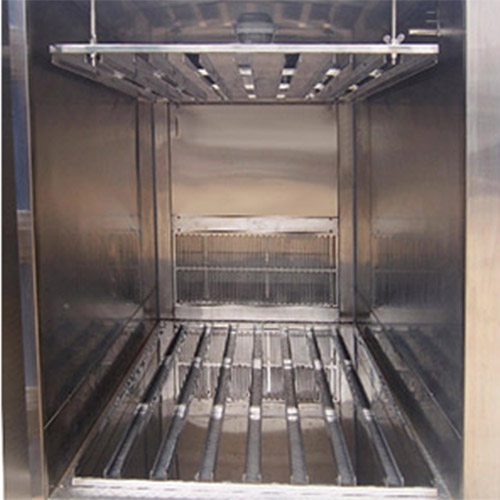

1. Arbeitsraum	Die Kammer schale besteht aus kalt gewalzter Stahlplatte mit guter Korrosions beständigkeit und hoher Festigkeit. Der Proben halter hat eine gute Festigkeit und Korrosions beständigkeit, kann dem Gewicht des Photovoltaik moduls standhalten und kann in der Höhe eingestellt werden. Das Muster gestell wird mit einem festen Gerät ausgestattet, und der Test winkel des Photovoltaik moduls kann eingestellt werden. Kabel löcher können an der Seite des Studios angeordnet werden, um die Strom-und Signal kabel der Photovoltaik module zu verbinden, und die Kabel löcher sind versiegelt.
2. Luft zirkulation system	Einschl ießlich Ventilatoren und Lüftungs kanäle sind Hoch leistungs lüfter für die Umluft im Testraum ver antwort lich, um Temperatur und Luft feuchtigkeit gleichmäßig zu halten.
3.Heizsystem	Hoch leistungs heiz drähte wandeln elektrische Energie in Wärmeenergie um und liefern Wärme für die Test kammer.
4. Kühlsystem	Die Verwendung von mechanischen Kälte-, Kompressor-Kühlsystem-Kern komponenten, einschl ießlich Kondensator, Verdampfer, Kältemittel-Pipeline, etc.
5. Feuchtigkeit system	Der Verdunstung be feuchter kann Wasser in Wasserdampf umwandeln und die Luft feuchtigkeit in der Test kammer erhöhen.
6. Kontroll system	Die Verwendung einer programmier baren SPS-Steuerung kann das Kühlsystem, das Heizsystem, das Lüftungs system usw. automatisch steuern, um eine genaue Kontrolle der Testraum umgebung zu erreichen. Die Bedienung der Mensch-Maschine-Schnitts telle ist einfach und intuitiv.
