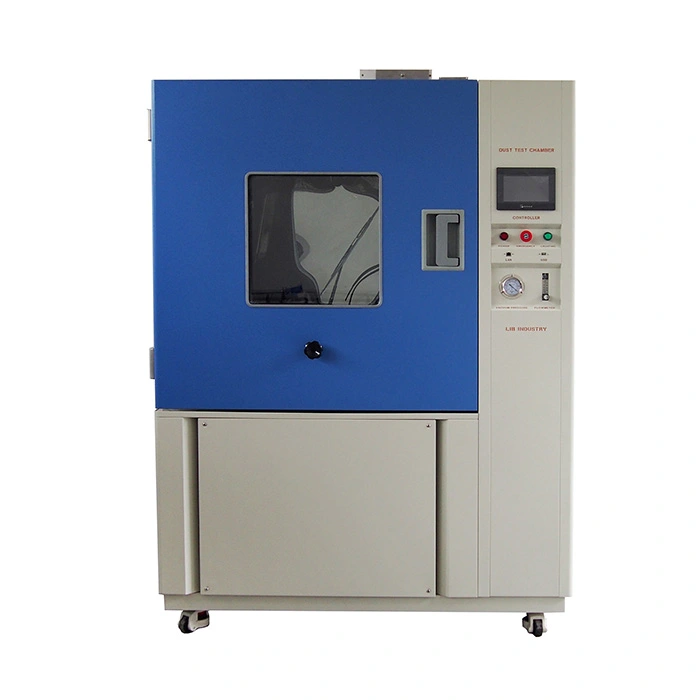

IP6X IP5X Eindringprüfkammer

Name: IP6X IP5X Eindringprüfkammer
Brand: Xi'an LIB Environmental Simulation Industry

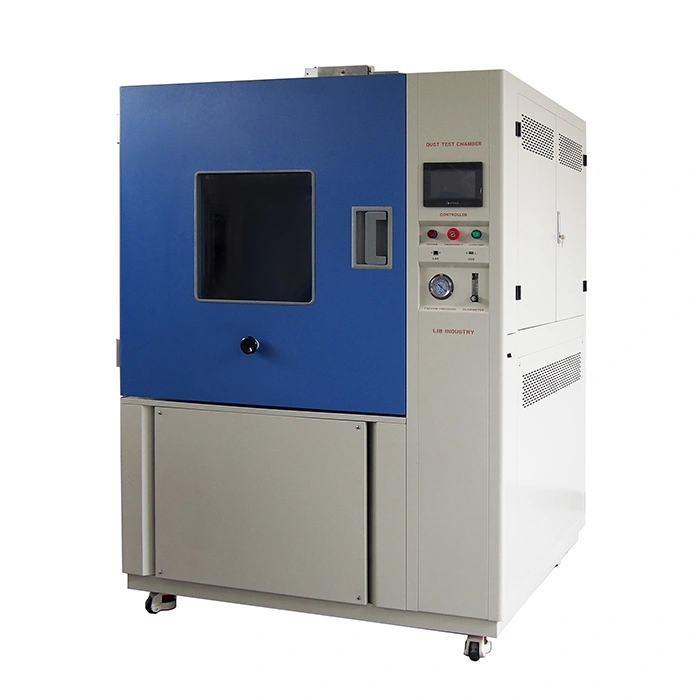

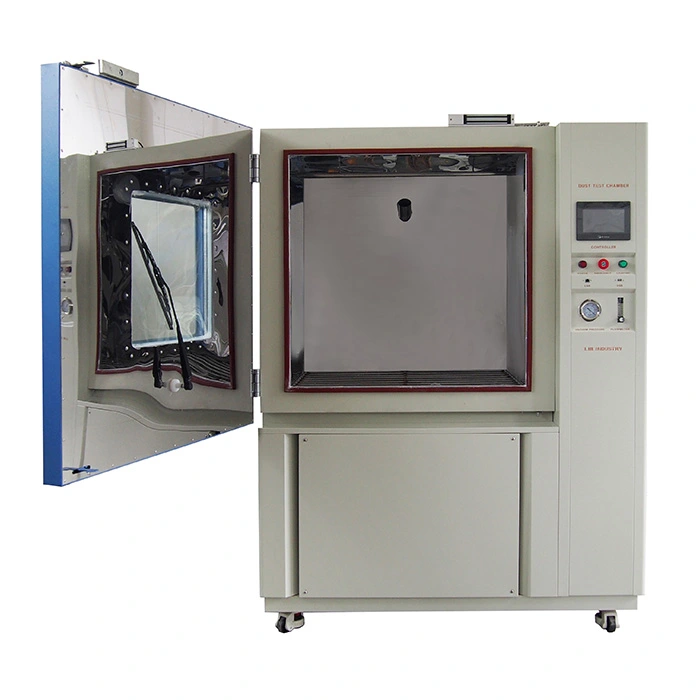

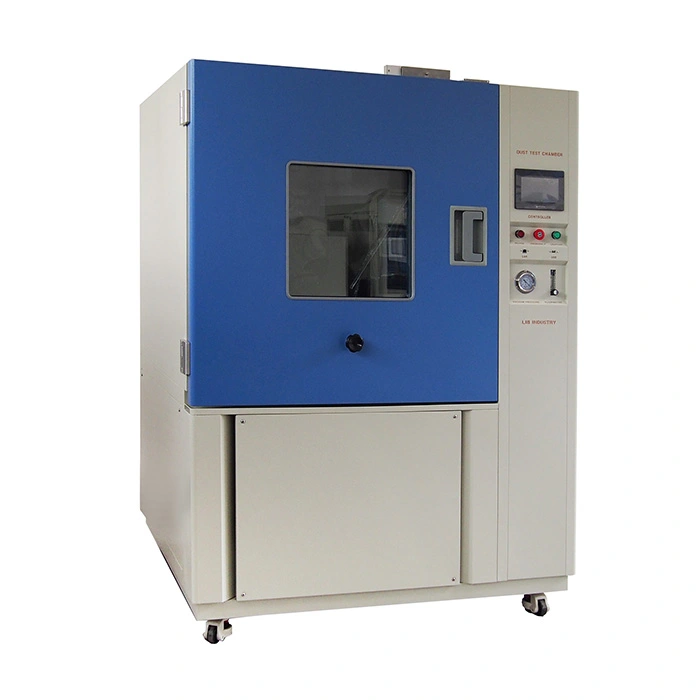

Die IP6X-& IP5X-Schutzartprüfkammer dient zur Prüfung der Staubdichtigkeit von Produkten gemäß IEC 60529. Das vertikale Staubumwälzungssystem verwendet Staub mit einem Durchmesser von 50 μm, um eine staubige Umgebung mit einer regelbaren Temperatur von Raumtemperatur bis +50 °C zu simulieren. Der Staub kann gesammelt und wiederverwendet werden. Die Staubkonzentration ist im Bereich von 2 kg bis 4 kg/m³ Talkumpuder einstellbar.

Verschiedene Größen und Modelle können je nach tatsächlicher Situation Ihrer Prüflinge ausgewählt werden. Sowohl Standard- als auch kundenspezifische LIB IP6X-& IP5X-Schutzartprüfkammern haben eine 3-jährige Garantie. Fordern Sie gerne ein Angebot an!

Modell: DI-800, DI-1000, DI-1500, DI-2000

Norm: IEC 60529, IP5X, IP6X, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G

Umwelt-IP6X/IP5X-Eindringprüfkammer zur Produktvalidierung

Eigenschaften und Vorteile der IP6X IP5X Staubdichtheitstestkammer

1. Vertikale Umluft bläst Staub in den Arbeitsraum, wodurch ein Staubzirkulationssystem entsteht; Staub kann wiederverwendet werden

2. Verschiedene Größen und Konfigurationen von 200 Litern bis zu beliebig kundenspezifischen Litern.

3. IEC60529 für IP5X und IP6X, ISO20653, IEC 60068-2-68, ASTM- und MIL-Normen.

4. Die IP6X IP5X Staubdichtheitstestkammer simuliert eine Umgebungsbedingung, um die Exposition elektronischer Komponenten gegenüber konzentrierten Staubmengen zu testen, um die Dichtheit des Produkts zu validieren.

Technische Daten der IP6X IP5X Staubdichtheitstestkammer

Modell	DI-800	DI-1000	DI-1500	DI-2000
Innenmaße (mm)	80010001000	100010001000	100015001000	100020001000
Außenmaße (mm)	104014501960	133014501960	133019501990	133024501990
Nutzvolumen (L)	800	1000	1500	2000
Temperaturbereich	Umgebungstemperatur ~ +50℃
Feuchtigkeitsbereich	< 30% RH
Normaler Drahtdurchmesser	50um
Nennweite des Spalts zwischen den Drähten	75um
Prüfzeit	0 ~ 99H59M
Blaszeit	0 ~ 99H59M
Anschluss für Prüfling	Staubdichte Steckdose 16A
Steuerung	Programmierbarer Farb-LCD-Touchscreen-Controller, Ethernet-Anschluss
Sicherheitsvorrichtungen	Übertemperaturschutz; Überstromschutz; Erdschlussschutz; Phasenfolgeschutz
Außenmaterial	A3-Stahlplatte mit Schutzbeschichtung
Innenmaterial	Edelstahl SUS304
Standardausstattung	Probenablage, Staubwischer, Talkumpuder (5 kg)
Stromversorgung	AC380V 50Hz

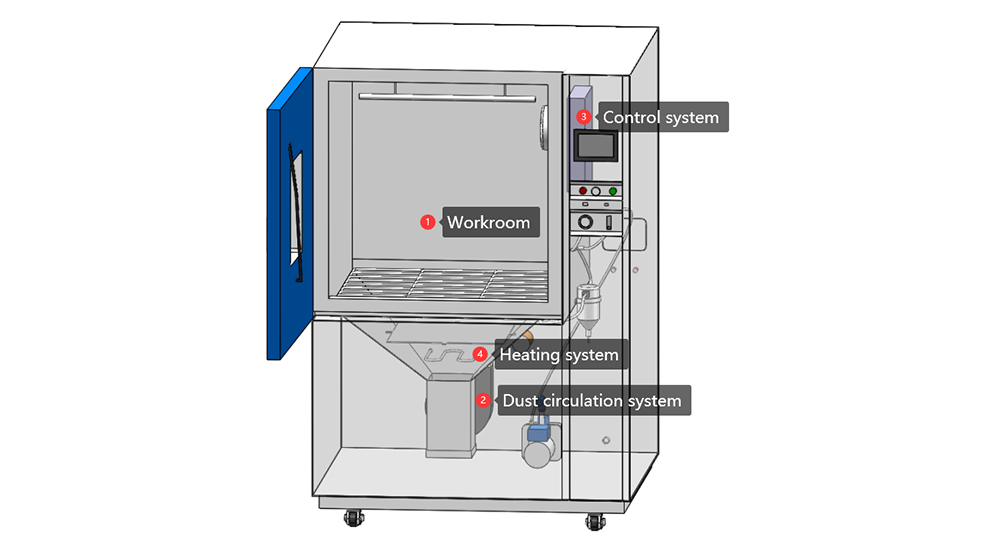

Aufbau der IP6X IP5X Staubdichtheitstestkammer

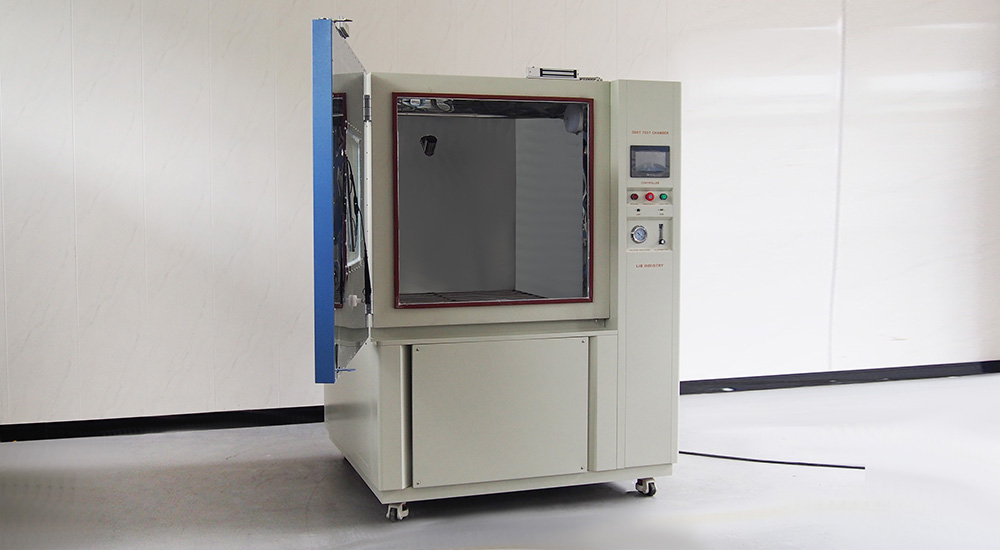

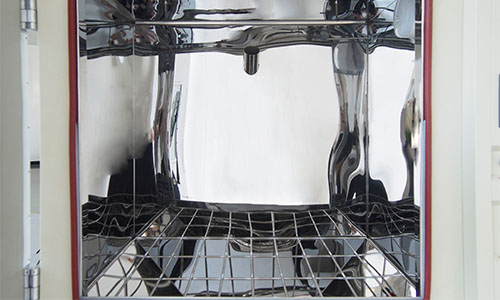

1. Arbeitsraum Durch Absaugen der Luft im Produkt wird die Staubdichtheit des Produkts unter verschiedenen Druckbedingungen simuliert und die Dichtheit des Produkts getestet.

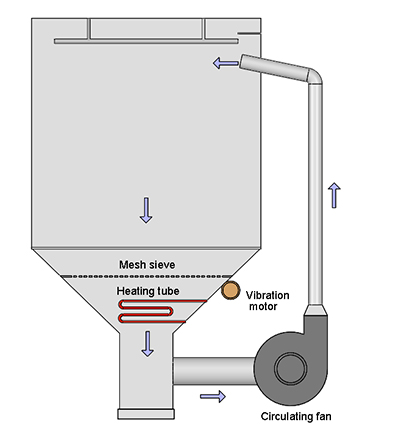

2. Staubzirkulationssystem Geschlossenes, vertikales Staubblas-Zirkulationssystem vom Typ "O", sodass der Staub gleichmäßig verteilt wird. Es ist mit einer Staubvorratsvorrichtung ausgestattet, die den Staub mit einem Sieblinien-Durchmesser von 50 µm und einem Nennabstand zwischen den Linien von 75 µm aufnehmen kann.

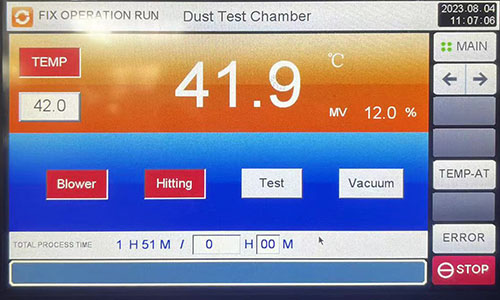

3. Steuerungssystem LCD-Touchscreen, programmierbar, einfach zu bedienen, steuerbar sind Temperatur, Staubgebläse, Staubvibration, Vakuum, Ein-/Ausschalten und Testzeit.
4. Heizsystem Entfeuchtet den Staub, um Feuchtigkeitsaufnahme und Verklumpung zu verhindern, die das Prüfergebnis beeinträchtigen würden, und heizt die Kammer vor dem Test vor, um sicherzustellen, dass die Prüfbedingungen den Anforderungen entsprechen.

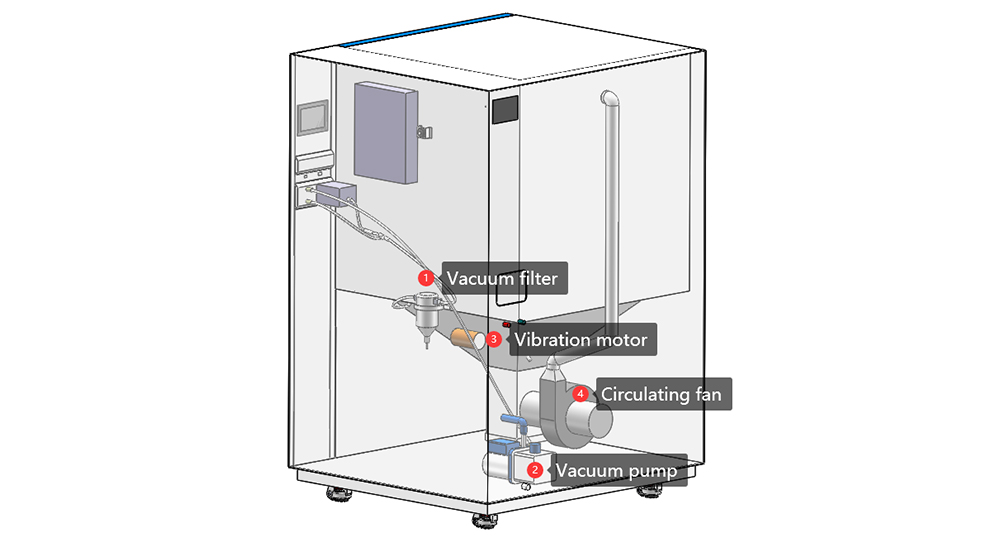

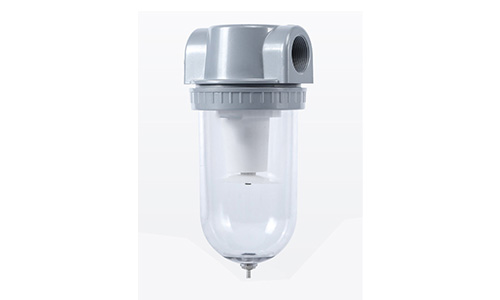

1. Vakuumfilter Filtert das abgesaugte Gas, um zu verhindern, dass Staub in die Vakuumpumpe und andere Geräte gelangt, schützt die Ausrüstung und vermeidet gleichzeitig Staubemissionen in die Umgebung.

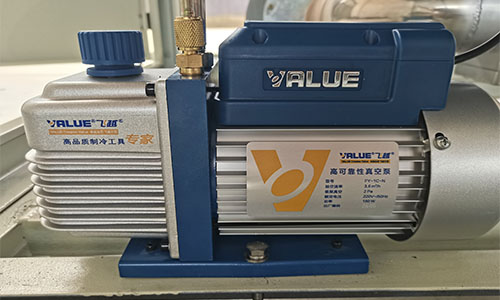

2. Vakuumpumpe Durch Absaugen der Luft im Produkt wird die Staubdichtheit des Produkts unter verschiedenen Druckbedingungen simuliert und die Dichtheit des Produkts getestet.

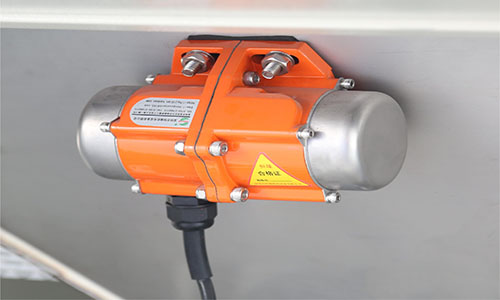

3. Rüttelmotor Der an der Kammerwand und dem Staubvorratsgerät haftende Staub wird durch Vibration abgeworfen, um Staubablagerungen und -ansammlungen zu verhindern.

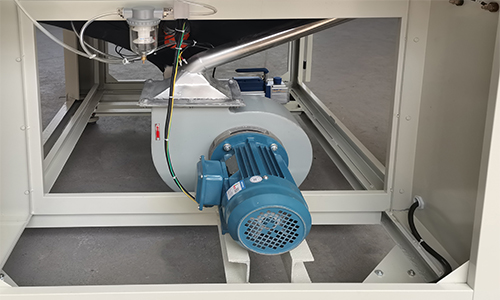

4. Umluftventilator Der Staub im Arbeitsraum bildet eine vertikale Luftzirkulation, sodass der Staub gleichmäßig im Arbeitsraum verteilt wird.
