Was sind die Temperatur schock methoden für Wärme schock test kammern?

May 30 2024

Table of Content [Hide]

AWärme schock kammerWird verwendet, um die Fähigkeit eines Produkts zu testen, Umgebungen mit extrem hohen und niedrigen Temperaturen stand zuhalten, und um die chemischen oder physikalischen Veränderungen, die durch die thermische Ausdehnung und Kontraktion der Test probe verursacht werden, schnell zu beobachten.

Um den unterschied lichen Markt anforderungen gerecht zu werden, können Wärme schock test kammern basierend auf der verwendeten Temperatur schock methode in die folgenden drei Typen eingeteilt werden:

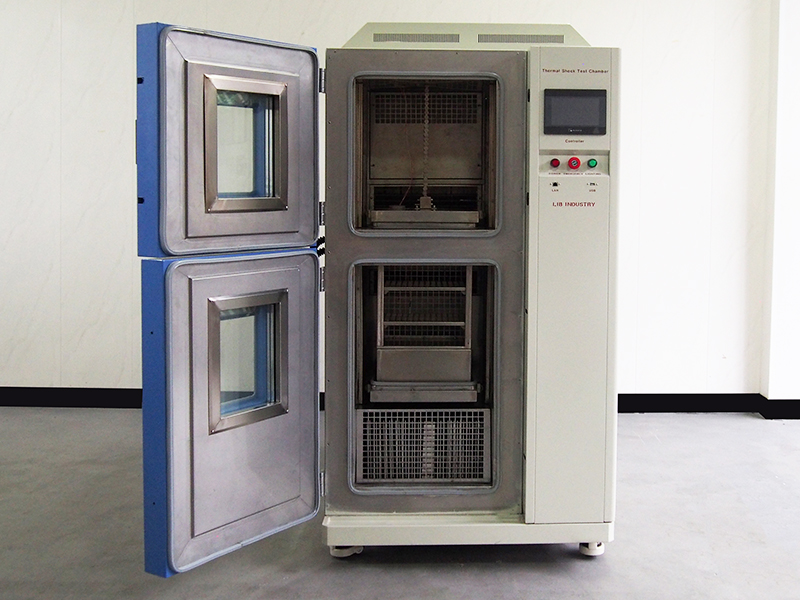

2-Zones Typ Luft-Thermal-Schock-Test-Kammer

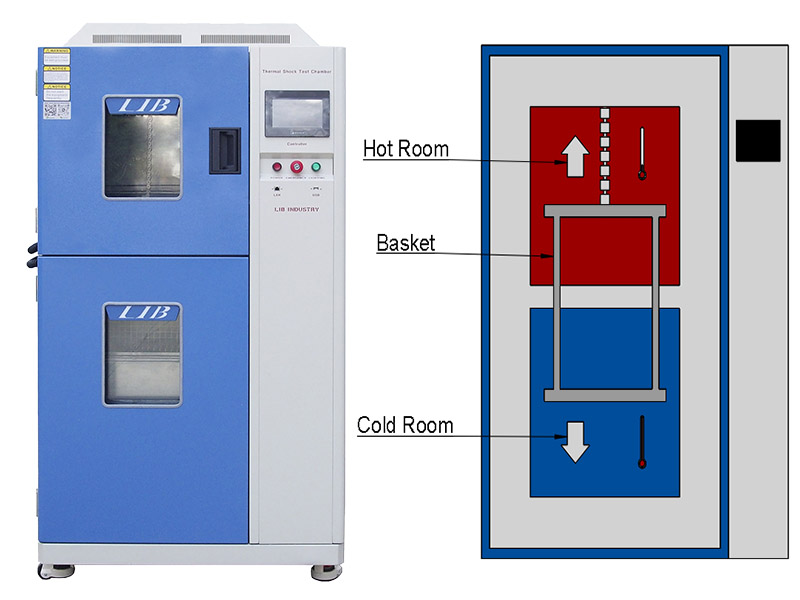

Zwei-Zonen-Methode: Die Wärme schock test kammer ist in zwei Teile unterteilt: die Hoch temperatur kammer und die Nieder temperatur kammer, die durch den hängenden Korb oder die Spur und andere Geräte in der Mitte verbunden sind, um die Probe schnell zu übertragen. Der Hänge korb der LIB-Zweizonen-Wärmeschock-Test kammer kann sich bewegen, um die Temperatur umwandlung innerhalb von drei Sekunden zu erreichen. Die Temperatur der Hoch temperatur kammer kann 220 ° C erreichen, und die Nieder temperatur kammer kann-75 ° C erreichen.

Testmethode: Die Probe wird zuerst einer Hoch temperatur umgebung in einer Hoch temperatur kammer für einen bestimmten Zeitraum ausgesetzt, wie z. B. bei 150 ° C für 1 Stunde, und dann schnell in eine Nieder temperatur kammer überführt, die 1 Stunde lang in einer Niedrig temperatur umgebung von-40 ° C platziert ist, So dass es drastischen Temperatur änderungen von hoher zu niedriger Temperatur in kurzer Zeit standhalten kann und umgekehrt.

Zum Beispiel tritt der Chip-Test von elektronischen Produkten, nachdem er für einen bestimmten Zeitraum in einer Hoch temperatur umgebung gelaufen ist, sofort in eine Umgebung mit niedrigen Temperaturen ein. kann die Stabilität des Chips erkennen, wenn sich die Temperatur ändert, um fest zustellen, ob Kurzschluss, offener Stromkreis oder Leistungs parameter drift und andere Probleme auftreten. Die Temperatur umwandlung szeit der Zwei-Zonen-Methode wird in Sekunden gemessen, und der Temperatur schock kann schnell realisiert werden, aber die Temperatur änderung ist drastischer und rauer.

Modell		TS-162	TS-340
Innenmaße (mm)		300300250	450450360
Gesamt dimension (mm)		15608701545	171010201845
Innenraum volumen (mm)		22L	72L
Lade kapazität		20kg	30kg
Raum vorheizen	Obergrenze Temperatur	220
	Aufheiz zeit	Ambient ~ 200 ° C, innerhalb von 30 Minuten
Vor cooler Raum	Temperatur der unteren Grenze	-75 ° c
	Kühlzeit	Ambient ~ -70 ° C, innerhalb von 30 Minuten
Testraum	Hoch temperatur belichtung bereich	Umgebungs 20 ~ 200 °C
	Niedertemperatur-Belichtung bereich	-65 ~ -5 °C
Temperatur-Schwankung		≤ ± 0,5 ° C
Temperatur abweichung		≤ ± 3 ° C
Temperatur wiederherstellung szeit		Innerhalb von 5 Minuten

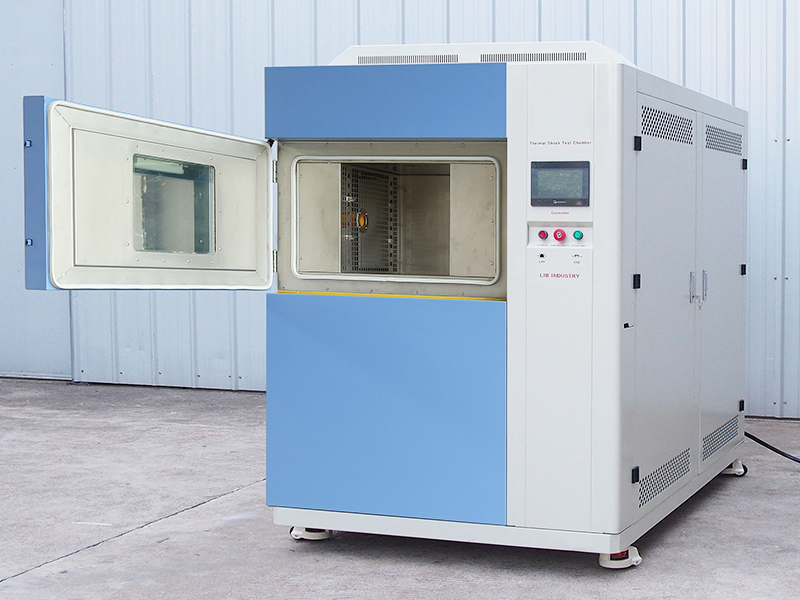

3-Zonen-Wärmeschocktest-Kammer

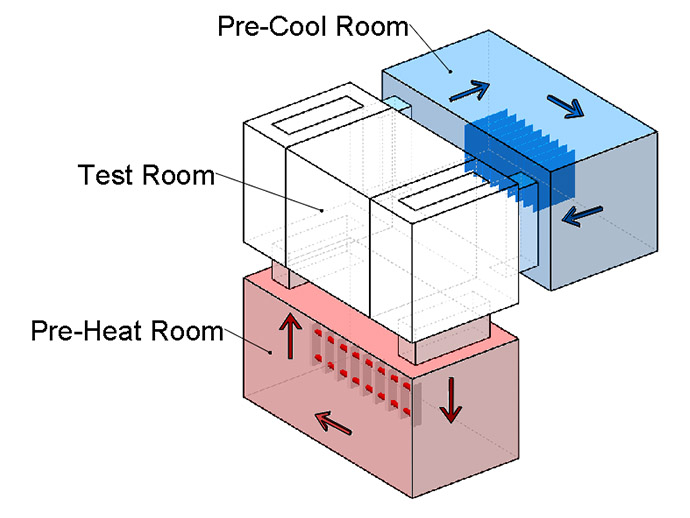

Drei-Zonen-Methode: verfeinerter als Zwei-Zonen-Methode. Zusätzlich zu den Hoch temperatur-und Nieder temperatur kammern gibt es eine normale Temperatur kammer als Übergang, die heiße und kalte Luft durch pneumatische Dämpfer auf der linken und rechten Seite zirkuliert. Die Probe wird in der Raum temperatur kammer still gehalten, und die kalte und heiße Luft werden zirkuliert, um den kalten und heißen Schock test zu realisieren. Im Gegensatz zum Zwei-Zonen-Typ braucht die Zirkulation von heißer und kalter Luft eine gewisse Zeit, um die Temperatur zu erhöhen oder zu senken, da die Probe in der Raum temperatur statisch ist. So ist die Temperatur änderung der Probe nicht so drastisch und hart. Seine Temperatur kurve ist relativ flach.


Modell		3TS-100	3TS-210
Interne Dimension(mm)		500500400	700600500
Gesamt dimension (mm)		115019502100	135021002200
Innenraum kapazität		100L	210L
Lade kapazität		10KG	15KG
Raum vorheizen	Obergrenze Temperatur	220
	Aufheiz zeit	Ambient ~ 200 ° C, innerhalb von 30 Minuten
Vor cooler Raum	Niedrigere Grenz temperatur	-70 ° C
	Kühlzeit	Ambient ~ -70 ° C, innerhalb von 30 Minuten
Testraum	Hoch temperatur belichtung bereich	Umgebungs 20 ° C ~ 200 ° C
	Niedertemperatur-Belichtung bereich	-65 ~ -5 ° c
Temperatur Schwankung		≤ ± 0,5 ° C
Temperatur abweichung		≤ ± 3 ° C
Temperatur wiederherstellung szeit		Innerhalb von 5 Minuten

Flüssige thermische Schock-Test-Kammer

Flüssiges Medium Methode: Flüssigkeit bei verschiedenen Temperaturen wird als Wärme übertragungs medium verwendet. Die Temperatur des Hoch temperatur flüssigkeits tanks kann 150 ° C erreichen, und der Niedertemperatur-Flüssigkeits tank kann-80 ° C erreichen. Nachdem die Probe für einen Zeitraum von 30 Minuten in die Hoch temperatur flüssigkeit eingetaucht wurde, wird sie schnell in die kryogene Flüssigkeit überführt, wo sie 30 Minuten lang stehen gelassen wird.

Der Vorteil dieser Methode ist, dass die Temperatur übertragungs geschwindigkeit schnell ist, die Gleichmäßigkeit ist gut, geeignet für kleine und empfindlich gegen Temperatur änderungen der Probe, wie einige kleine Präzisions sensoren, durch den schnellen thermischen Schock des flüssigen Mediums kann die Änderung seiner Mess genauigkeit schnell erkennen, wenn sich die Temperatur ändert. Die Methode des flüssigen Mediums muss jedoch die Verträglich keit der Flüssigkeit und die Sauberkeit der Probe berücksichtigen.

Verschiedene Temperatur schock methoden haben ihre Vor-und Nachteile und ihren Anwendungs bereich. In praktischen Anwendungen sollten geeignete Wärme schock methoden entsprechend den Eigenschaften der zu prüfenden Produkte oder Materialien, Industries tandards und Forschungs zwecke ausgewählt werden. um die Genauigkeit und Wirksamkeit der Testergebnisse sicher zustellen und eine starke Unterstützung für die Verbesserung der Produkt qualität und die Optimierung der Material leistung zu bieten.

Thermos chock test kammer des LIB-Unternehmens, ein komplettes Sortiment, zwei Boxen, drei Boxen optional, Aufprall auf heiße und kalte Luft, Aufprall von Flüssigkeit zu Flüssigkeit, Aufprall von Luft zu Flüssigkeit, alle Arten von Aufprall prüf kammer können angepasst werden, um Ihre verschiedenen Anforderungen für den Wärme schock test zu erfüllen. Sein präzises Temperatur kontroll system und sein effizientes Umwandlung gerät realisieren die schnelle Übertragung von Proben in verschiedenen Temperatur zonen, und hochwertige Wärme dämmstoffe sparen nicht nur Energie und reduzieren den Verbrauch, aber auch eine stabile Umgebung für den Test zur Verfügung stellen.

Die Wahl der LIB-Thermoschock-Test kammer dient zum Schutz der Qualität Ihrer Produkte. Kontaktieren Sie uns jetztInquiry@libtestchamber.comUnser Team gibt Ihnen die profession ellste Lösung und das beste Angebot.
