Was ist LV124 K-12 Test?
DieLV124 K-12 prüfungIst ein kritischer Automobils tandard, der vom Volkswagen Konzern für die Bewertung derHaltbarkeit und Zuverlässigkeit von elektronischen BauteilenUnter kombiniertSpritzwasser und thermische Schock bedingungen.
Prüf prinzip
Der K-12 test LV124 simuliertInter mit tierende Spritzwasser belastung kombiniert mit schneller lokaler Kühlung, Während das zu testende Gerät im Arbeitsraum stationär bleibt. Es gilt das T-1000A systemKontrollierte Kaltwasser stöße (0-4 °C)In präzisen Intervallen, wodurch Komponenten schnell thermisch belastet werden, ohne sie zwischen Temperatur zonen zu bewegen.
Betriebsmodi vor dem Splash
Das DUT arbeitet während des Tests unter definierten elektrischen Bedingungen:
Diese Modi stellen sicher, dass die KomponenteElektrisch aktiv oder thermisch belastetVor der Spritz belichtung.
Prüf folge und zeitliche Definition
Gemäß LV124 (Abbildung 30 - Splash Water Test Splash ing Times) ist ein vollständiger Test zyklus wie folgt definiert:
T.1-Gesamt zykluszeit: 30 Minuten
Jeder Test zyklus dauert 30 Minuten von Anfang bis Anfang.
T₂-Hochtemperatur-Betriebs phase: 14 Minuten 57 Sekunden
Das DUT arbeitet in der definierten elektrischen Betriebsart (z. B. Modus II a), wodurch sich das Bauteil aufheizen und einen stabilen thermischen Zustand erreichen kann.
Während dieser Phase wird kein Wasser aufgetragen.
T³-Splash-Wasser-Anwendung: 3 Sekunden
Kaltes Wasser (typischer weise 0 ° C bis 4 ° C) wird 3 Sekunden lang direkt auf die DUT-Oberfläche gesprüht.
Dieses kurzzeitige Spritzer erzeugt einen plötzlichen Temperatur gradienten zwischen der Komponenten oberfläche und der inneren Struktur und erzeugt thermische Belastungen.
Zyklus wiederholung und Bewertung
Die Reihenfolge vonHeizung → Splash → ErholungStellt einen LV124 K-12 Prüf zyklus dar. Der Test wird für eine bestimmte Anzahl von Zyklen wiederholt, wie im Testplan definiert. Während des gesamten Tests wird das DUT auf Funktions stabilität, elektrische Integrität und mechanische Beschädigung überwacht.
Vorteile von LV124 K-12 Temperatur-Schock-und Spritzwasser-Test gerät
1. LV124-Compliant Einzel-Zonen-Test konzept
Das DUT bleibt während des gesamten Tests in einem einzigen Arbeitsraum, wodurch eine mechanische Übertragung zwischen Temperatur zonen vermieden wird. Der thermische Schock wird aus schließlich von erzeugtKontrolliertes kaltes Spritzwasser, Vollständig auf das K-12-Test prinzip LV124 ausgerichtet und unnötige mechanische Beans pru chung vermieden.
2. Robustes Workroom-Design für wiederholten Splash-Schock

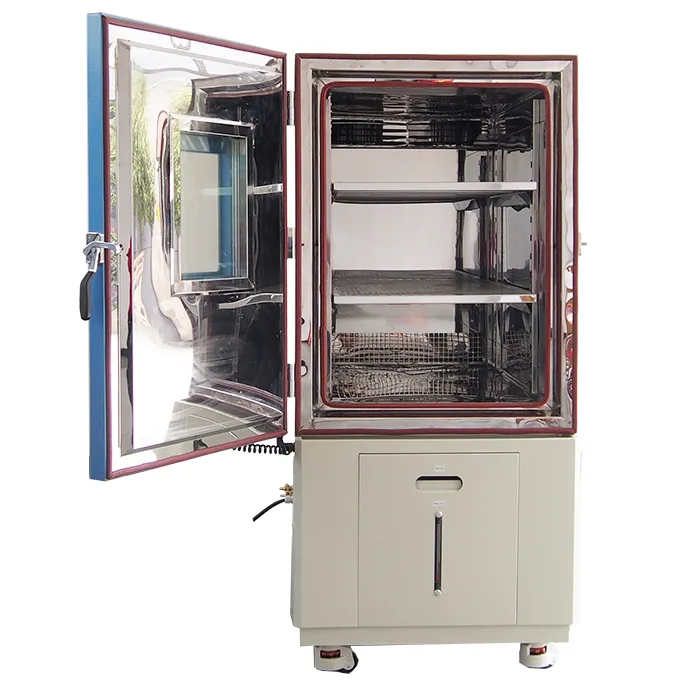

Der Spiegel-fertigSUS304 Edelstahl InnenraumBietet aus gezeichnete Korrosions beständigkeit gegen Niedertemperatur-Wasser exposition und langfristigen thermischen Kreislauf. A250 kg TragfähigkeitErmöglicht die Prüfung von schweren elektronischen Baugruppen für Kraftfahrzeuge ohne strukturelle Verformung.
3. Präzise und Wiederholbare Thermische Steuerung
Ein PID-gesteuertes Heizsystem mitNichrom-Elemente und PT-100 sensoren der Klasse AGewähr leistet eine stabile Temperatur kontrolle vor der Spritz anwendung. Kombiniert mit einemTECUMSEH mechanische Kälteanlage, Die Ausrüstung hält konsistenten thermischen Bedingungen Zyklus nach Zyklus aufrecht.
4. LV124-Optimized Spritzwasser-System
Das dreifache keilförmige Düsen design liefert0-4 °C Spritzwasser bei 3-4 l/min, Beantragt3 Sekunden pro ZyklusIn einem festen Abstand von300-350mmVom DUT. Diese Konfiguration erzeugt einen schnellen Oberflächen temperatur abfall und gewähr leistet gleichzeitig wiederholbare und gleichmäßige Spritz wirkung.
5. Fort geschrittene Kontrolle, Überwachung und Rück verfolgbar keit von Daten
A7-Zoll Farb-Touchscreen-ControllerUnterstützt programmier bare mehrstufige Test zyklen gemäß der K-12 LV124. Ethernet-und USB-Schnitts tellen ermöglichen Fern betrieb und Daten export, während365 Tage Daten speicherungGewähr leistet die vollständige Rück verfolgbar keit für Labor audits und OEM-Validierung.

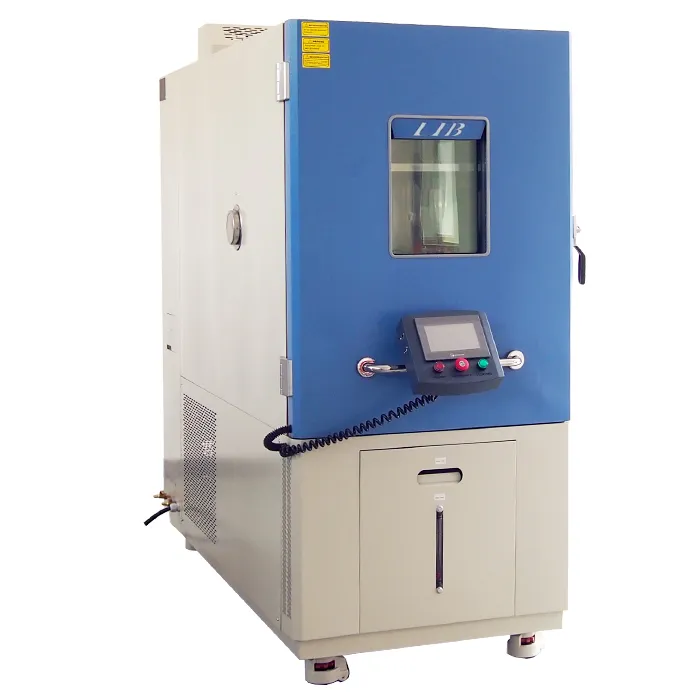

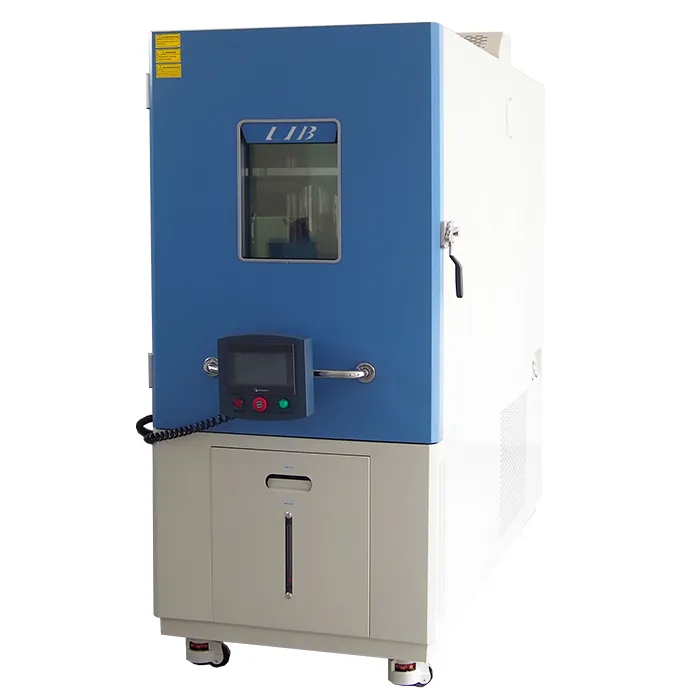

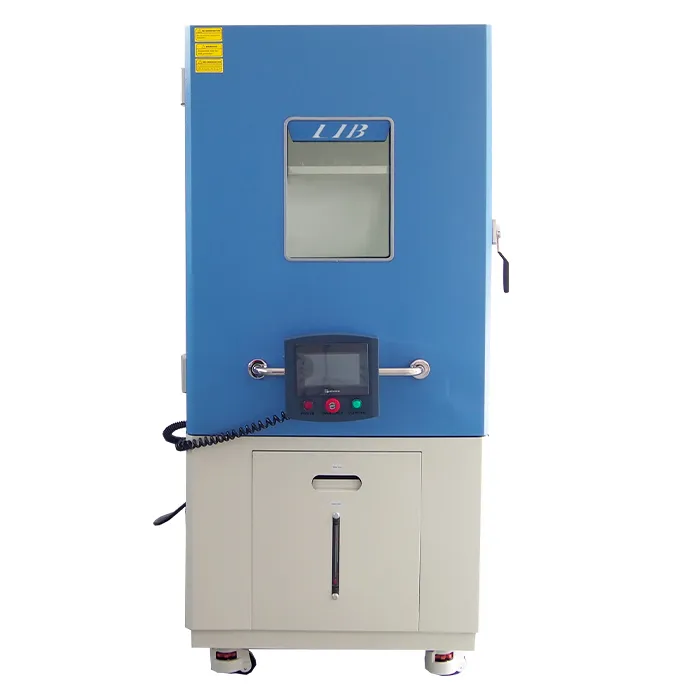

Spezifikationen von LV124 K-12 Temperatur-Schock-und Spritzwasser-Test gerät
Parameter | Spezifikation |
Modell | T-1000A |
Interne Dimension (mm) | 1000 [D] × 1000 [W] × 1000 [H] |
Außen abmessung (mm) | 2000 [D] × 1200 [W] × 2200 [H] |
Innenraum volumen (L) | 1000 |
Temperatur bereich | Umgebungs temperatur ~ 150 °C |
Spritzwasser temperatur | 0 °C ~ 4 °C |
Spritzwasser zeit | 3 s, verstellbar |
Wasser durchfluss rate | 3 ~ 4 L/min |
Entfernung von Düse zu DUT | 300 ~ 350mm |
Temperatur system | Nichrome Heizelement, PT-100 Klasse A Sensor |
Kühlsystem | Mechanische Kompression kühlung, französischer TECUMSEH-Kompressor |
Luft zirkulation | Zentrifugal wind ventilator |
Controller | Programmier bare Farbe LCD-Touchscreen, Ethernet, USB |
Sicherheits geräte | Über temperatur schutz; Übers trom schutz; Kältemittel-Hochdrucks chutz; Erd leckage schutz |
Außen material | Stahlplatte mit Schutz beschichtung |
Innen material | SUS304 Edelstahl |
Wärmedämmung | Polyurethan schaum und Isolierung Baumwolle |
Beobachtungs fenster | Innen beleuchtung, Doppelschicht-Thermo-Stabilität Silikon-Gummi-Dichtung |
Standard konfiguration | 1 Kabel loch (Φ 100mm) mit Stecker |
Umwelt bedingungen | + 5 °C ~ + 35 °C, ≤ 85% RH |
Strom versorgung | Wechselstrom 380V, 50Hz, 3-phasig |
LIB Industry Service und Support
Umfassende After-Sales-Dienstleistungen:
3-Jahres-GarantieAbdecken von Mängeln in Materialien und Fertigung
Lebenslange technische UnterstützungMit Ersatzteil verfügbar keit
Technik-Service vor OrtAuf Anfrage erhältlich
Ersatz garantieWenn Probleme nicht gelöst werden können
Installation und Inbetrieb nahme vor der Lieferung, Plug-and-play bereit
Auf der Suche nachLV124 K-12 konforme Temperatur schock-und Spritzwasser-Test geräteFür Automobile lektronik?
Kontaktieren Sie uns: Inquiry@libtestchamber.com
