In der Wärme stoß kammer der LIB: Wie Doppel zonen-und Drei-Zonen-Designs Zuverlässigkeit tests beschleunigen

Sep 03 2025

Table of Content [Hide]

Wenn die realen Bedingungen hart getroffen werden

Stellen Sie sich die elektronische Steuer einheit (ECU) eines Autos an einem kalten Januar morgen in Nord kanada vor. Im Morgengrauen liegt es bei-40   ° C. Stunden später, nachdem der Motor läuft, können die Innentemperaturen über 80   ° C steigen. Ingenieure können es kaum erwarten, Jahre zu sehen, ob die ECU überlebt-hier istThermo schock kammernKommen Sie herein und simulieren Sie schnelle, extreme Temperatur änderungen, um Schwach stellen aufzudecken, bevor Produkte das Feld erreichen.

Strukturelle Unterschiede: Dual-Zone vs. Drei-Zone

Aspekt	Dual-Zone (Serie 2TS)	Drei-Zone (3TS Serie)

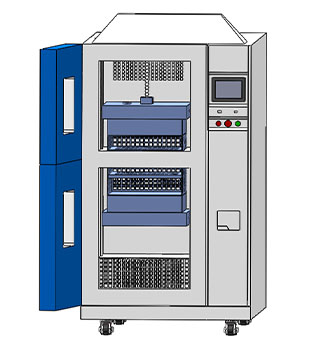

Kammer layout	Zwei unabhängige Kammern (heiß & kalt) vertikal gestapelt	Drei Kammern (heiß, Ambient, kalt) mit fester Proben zone
Proben transfer	Beweglicher Korb pendelt Proben zwischen Zonen in ≤ 3 s	Die Luftstrom umschaltung leitet heiße/kalte Luft in ≤ 15 s zu stationären Proben um
Übergangs stil	Erzeugt abrupte, extreme Temperatur änderungen	Bietet eine mittlere Umgebungs stufe für allmähliche Übergänge
Mechanische Belastung	Die Korb bewegung kann die Proben leicht mechanisch belasten	Keine Bewegung-ideal für zerbrechliche oder Präzisions baugruppen
Raume ffizienz	Kompakt, platzsparend für kleinere Labore	Größerer Fußabdruck, unterstützt jedoch heikle Tests

Spezifikation übersicht

Feature	Dual-Zone (Serie 2TS)	Drei-Zone (3TS Serie)
Struktur	Heiße und kalte Zonen mit einem beweglichen Test korb (Transfer ≤ 3  s)	Heiß, Umgebungs, kalte Zonen mit stationären Proben, Luft umschaltung
Volumen & Last	22   L-505  L, 20-60  kg	100  L-500  L , 10-35  kg
Temp-Bereich	Heiß: bis zu 220   °C, kalt: − 75   °C	Heiß: bis zu 220   °C, kalt: − 75   °C
Genauigkeit	± 0,5   °C
Kontrolle & Sicherheit	SPS-Touchscreen, Ethernet, Über-Temp/Übers trom/Lecks chutz	Gleiches, plus mehrstufige Programme und Fern überwachung
Empfohlene Anwendungen	Hochfrequenz-Schnelltests: Leiterplatten, Halbleiter, Sensoren, ECU-Module	Große oder empfindliche Baugruppen: Luft-und Raumfahrt-Avionik, militärische Geräte, Präzisions instrumente
Anpassung	Volumen, Temperatur bereich, Flüssigkeits-Flüssigkeit-oder Luft-Flüssigkeit-Transfers	Volumen, Gewicht, Sicherheits merkmale, spezielle Prozesse

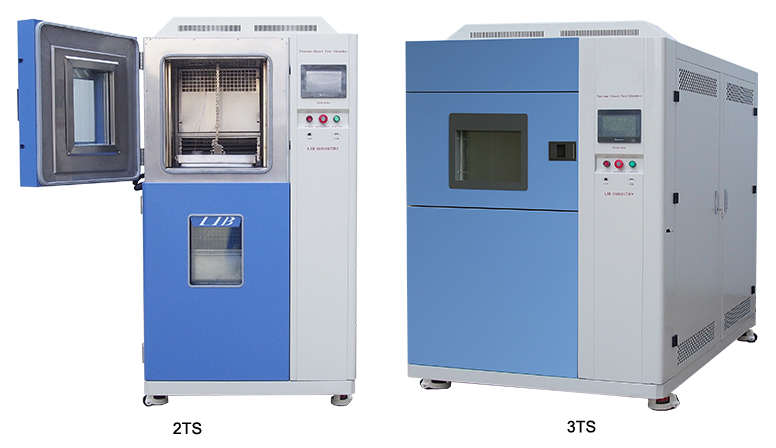

inside_lib’s_thermal_shock_chamber_how_dual-zone_and_three-zone_designs_accelerate_reliability_testing3.jpg

Interpretation:

Zwei zonen kammern zeichnen sich durch schnelles Radfahren für kleine Komponenten aus und zeigen Mikrorisse oder Löt ermüdung.

Sorgen für kontrollierte, allmähliche Übergänge, ideal für empfindliche oder große Baugruppen, bei denen die Stabilität der Probe kritisch ist.

Globale Standards erfüllen

LIB-Kammern folgen anerkannten internat ionalen Standards:

-IEC 60068-2-14-Temperatur änderungs prüfung
-MIL-STD-883-Mikro elektronik thermischer Schock
-JIS C0025-Japanische Elektronik prüfung

Diese Zertifizie rungen stellen sicher, dass die Testergebnisse für die Produkt qualifizierung weltweit akzeptiert werden.

Anwendungen in der realen Welt

· Automobil: Zwei zonen kammern validieren EV-Akkus, Sensoren und Steuergeräte unter schnellen Winter-Sommer-Simulationen und legen häufig Löt gelenk brüche nach weniger Zyklen frei.

· Luft-und Raumfahrt: Drei-Zonen-Kammern betonen Avionik-Boards für die Einhaltung der DO-160-Vorschriften und zeigen eine allmähliche Delaminierung und thermische Ermüdung im Langzeit betrieb.

· Elektronik: Halbleiter wafer und Leiterplatten halten in beiden Kammer typen Hunderte bis Tausende von Zyklen aus und liefern unterschied liche Einblicke in das frühe Versagen im Vergleich zum langfristigen Abbau.

· Defense & Precision Instruments: Stationäre Drei-Zonen-Tests minimieren mechanische Stöße und tragen dazu bei, dass die optische Ausrichtung und Präzisions kalibrierung auch nach einem harten Temperatur zyklus intakt bleiben.

Durch die Replikation realistischer Bedingungen können Ingenieure Schwach stellen erkennen, Designs verfeinern und kostspielige Feld ausfälle reduzieren.

Technische Vorteile für Wärmestoß-Test-Kammer von LIB

· Schnelle, aber präzise Übertragungen (≤ 3  s in der Doppel zone, ≤ 15  s in der Drei zone)

· Schnelle Temperatur wiederherstellung (≤ 5  min)

· Anpassbare Kammer größen für kleine und große Proben

· Fort geschrittener PLC-Touchscreen mit Multi-Programm-Unterstützung und Fern überwachung

· Sicherheit & Effizienz: Über temperatur schutz, optionale Stickstoffs pülung, energie effiziente Kühlung

Diese Merkmale machen LIB-Kammern zuverlässig, sicher und an verschiedene Branchen anpassbar.

Fazit & Aufruf zum Handeln

Thermos chock tests schließen die Lücke zwischen Labors imulat ionen und realer Leistung. Sowohl mit Zweizonen-als auch mit Drei-Zonen-LIB-Kammern können Ingenieure das richtige Werkzeug für ihre Ziele auswählen-unabhängig davon, ob sie ein schnelles Screening von Schwach stellen oder langfristige Einblicke in die Zuverlässigkeit benötigen.

Sind Sie bereit, Ihre Produkttests zu verbessern? Erkunden Sie die gesamte Palette an Wärme stoß kammern von LIB oder wenden Sie sich an unsere Experten unterInquiry@libtestchamber.comUm eine maßge schneiderte Lösung zu entwerfen, die auf Ihre Bedürfnisse zuges chnitten ist.
