JIS D0203 Regenprüfkammer

Name: JIS D0203 Regenprüfkammer
Brand: Xi'an LIB Environmental Simulation Industry

Die JIS D0203 Regenprüfkammer wird gemäß dem JIS D0203-Standard gefertigt. Sie dient hauptsächlich zur Prüfung der Wasserdichtigkeit von Automobilteilen unter simulierten natürlichen Regenbedingungen. Die JIS D0203 Regenprüfkammer ermöglicht die Durchführung von R1- und R2-Regentests (2 Regendüsen, Lochdurchmesser Φ1,2 mm) sowie S1- und S2-Sprühnebeltests (40 Sprühdüsen, Lochdurchmesser Φ0,5 mm).

Modell: R-1000JIS

Standard: JIS D 0203

Merkmale und Vorteile der JIS D 0203 Regenprüfkammer

1. Die LIB Industry JIS D0203 Regenprüfkammer deckt alle in der JIS D0203-Norm spezifizierten Regenprüfverfahren ab, wie z. B. R1, R2, S1 und S2.

2. Präzise Steuerung wichtiger Parameter wie Winkel, Druck und Durchflussmenge der Wassereinspritzung. Simulation von Regenfällen unterschiedlicher Intensität und unterschiedlichen Winkels zur genauen Bewertung der Wasserdichtigkeit von Autoteilen unter verschiedenen Regenbedingungen.

	R1-Test	R2-Test	S1-Test	S2-Test
Wassersprühdruck	0,3 kgf/cm² (ca. 4,3 psi)	0,1 kgf/cm² (ca. 1,4 psi)	1 kgf/cm² (ca. 14,2 psi)	3 kgf/cm² (ca. 42,7 psi)
Durchflussrate	0,8 Gal/min (ca. 3,2 L/min)	0,5 Gal/min (ca. 1,9 L/min)	6,5 Gal/min (ca. 24,5 L/min)	10,3 Gal/min (ca. 39,2 L/min)
Testdauer	10 Minuten	10 Minuten	30 Minuten	60 Minuten
Düsenanzahl	2	2	40	40

3. Das automatische Einlassfiltersystem filtert Verunreinigungen bis zu einer Partikelgröße von 0,03 mm und gewährleistet so einen reibungslosen Betrieb des Sprühsystems. Gleichzeitig wird das Wasser im Kreislaufsystem der Regenprüfkammer wiederverwendet, um den Wasserverbrauch zu reduzieren.

4. Es wird Edelstahl SUS304 verwendet, der eine gute Korrosionsbeständigkeit und Festigkeit aufweist und den Belastungen und der Korrosion durch Spritzwasser langfristig standhält.

Spezifikationen der JIS D 0203 Regensprühkammer

Modell	R-1000JIS
Innenmaße (mm) (TBH)	1000×1000×1000
Außenmaße (mm) (TBH)	1100×1460×1900
Innenvolumen (L)	1000
Abstand Probe zu Düse	ca. 400 mm
Regendüse	2 Löcher
Lochdurchmesser Regendüse	φ0,5 mm
Wasserdurchflussrate (R1)	1,9 L/min
Wasserdurchflussrate (R2)	3,1 L/min
Sprühdüse	40 Löcher
Lochdurchmesser Sprühdüse	φ1,2 mm
Wasserdurchflussrate (S1)	24,5 L/min
Wasserdurchflussrate (S2)	39,2 L/min
Wasserdruck an Düse	0,03 ~ 0,30 MPa
Drehgeschwindigkeit Drehteller	17 U/min
Wasserdrucksteuerung	Durchflussmesser

Konfiguration der JIS D 0203 Regenprüfkammer


①Arbeitsraum	Der Innenraum des Arbeitsraums und der Drehteller bestehen aus Edelstahl SUS304. Große Sichtfenstertüren oder ein Sichtfenster mit Scheibenwischer. Ausgestattet mit einer wasserdichten Stromschnittstelle zur Stromversorgung des Prüflings. Die Drehgeschwindigkeit und die Höhe des Drehtellers sind einstellbar.
②Filter	Das automatische Einlassfiltersystem kann Verunreinigungen in Partikelgrößen von 0,03 mm filtern, um die Gleichmäßigkeit und Stabilität des Sprühvorgangs zu gewährleisten.

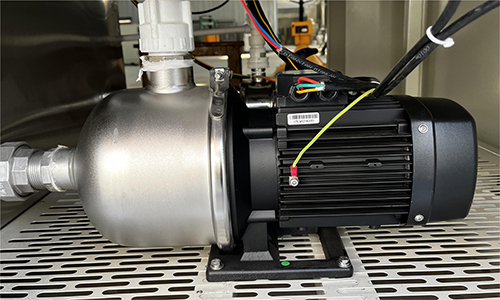

③Wasserpumpe	Die Wasserpumpe ist die Energiequelle des Wasserkreislaufsystems der Regenprüfkammer und ist für den Transport des Wassers aus dem Wassertank zu den Düsen verantwortlich, um den Regeneffekt zu erzeugen.
④Wassertank	Versorgt den gesamten Regentest mit Wasser. Der Wassertank ist mit einem Schwimmerventil zur Wasserstandsregelung ausgestattet und kann den Wasserzu- und -abfluss automatisch steuern.
⑤Drucksensor	Misst den Wassersprühdruck.
⑥Motor	Antrieb für Drehteller und Pendelrohr.
