Gummi- und Elastomermaterialien werden in großem Umfang in Fahrzeugdichtungssystemen, Kabelisolierungen, Industrieschläuchen und Komponenten der Luft- und Raumfahrt eingesetzt. Einer der zerstörerischsten Umweltfaktoren, der die Leistung von Gummi beeinträchtigt, ist jedochdie Ozoneinwirkung.
Selbst bei extrem niedrigen Konzentrationen in der Atmosphäre kann Ozon zu Oberflächenrissbildung, Versprödung und schließlich zum Versagen von Elastomermaterialien unter mechanischer Belastung führen. Deshalb ist die Ozonbeständigkeitsprüfung zu einem entscheidenden Bestandteil der Materialqualifikation und Qualitätssicherung geworden.
Das genormte Verfahren, definiert inASTM D1149wird häufig verwendet, um die Beständigkeit von Gummimaterialien gegen Ozonrissbildung unter statischen oder dynamischen Dehnungsbedingungen zu bewerten.
Typische Prüfbedingungen umfassen:
Ozonkonzentration: 10–500 pphm (Teile pro hundert Millionen)
Temperaturbereich: 20 °C bis 60 °C (abhängig von Materialanforderungen)
Relative Luftfeuchtigkeit: optional geregelte Umgebung (modellabhängig)
Luftströmung: kontinuierliche Zirkulation für eine gleichmäßige Ozonverteilung
Um reale Alterungsbedingungen genau zu simulieren, ist eine professionelleOzonprüfkammererforderlich. Im Gegensatz zu allgemeinen Klimakammern muss eine Ozonkammer Folgendes gewährleisten:
Präzise Ozonkonzentrationsregelung
Gleichmäßige Gasverteilung
Stabile Temperatur und Luftströmung
Sichere Abluft- und Leckageschutzvorrichtungen
Hier spielen fortschrittlicheOzonprüfkammersysteme von LIB Industryeine entscheidende Rolle bei der Prüfung der Materialzuverlässigkeit.
Der Kern der Ozonprüfung liegt darin, wie die Gummiprobe während der Einwirkung mechanisch belastet wird. Nach ASTM D1149 werden zwei Hauptmethoden angewendet:statische Dehnung and dynamische Dehnung.
Das Verständnis der Unterschiede zwischen diesen beiden Methoden ist für die Auswahl des richtigen Prüfaufbaus unerlässlich.
Bei der Prüfung unter statischer Dehnung wird die Gummiprobe auf eine feste Dehnung gedehnt und während der gesamten Prüfung bei dieser konstanten Verformung gehalten.
Typische Parameter:
Dehnungsgrade: 10 %, 20 %, 25 %, bis zu 35 % (abhängig von der Materialspezifikation)
Einwirkungsdauer: 48 Stunden bis 168 Stunden oder länger
Belastungszustand: konstante mechanische Verformung
Wesentliche Merkmale:
Stabiler Belastungszustand
Hohe Wiederholgenauigkeit
Geeignet für vergleichende Materialbewertung
Geringere Systemkomplexität
Vorteile:
Hervorragende Konsistenz für die Bestanden/Nicht-bestanden-Bewertung
Ideal für das Material-Screening in F&E
Geringerer Wartungsaufwand
Die statische Prüfung wird in der frühen Materialentwicklung und bei der Konformitätsüberprüfung häufig eingesetzt.
Die Prüfung unter dynamischer Dehnung führt während der Ozoneinwirkung eine zyklische Verformung ein. Die Probe dehnt sich kontinuierlich und entspannt sich wieder, wodurch reale Betriebsbedingungen simuliert werden.
Typische Parameter:
Frequenz: 0,5–2 Hz (branchenüblicher Bereich)
Dehnungsamplitude: 5 %–30 % zyklische Verformung
Bewegungsart: sinusförmige oder lineare Hin- und Herbewegung
Wesentliche Merkmale:
Simuliert reale mechanische Ermüdung
Kombiniert Ozonalterung + mechanische Wechselbelastung
Höherer Realismus bei der Simulation von Einsatzbedingungen
Vorteile:
Genauere Vorhersage des Einsatzverhaltens
Ideal für Automobil- und Industrieanwendungen
Erfasst das Verhalten bei der Ausbreitung von Ermüdungsrissen
Die dynamische Prüfung ist besonders wichtig für Komponenten, die ständiger Bewegung ausgesetzt sind, wie z. B. Fahrzeugdichtungen, Gummiteile der Federung und flexible Kabelsysteme.
| Merkmal | Statische Dehnung | Dynamische Dehnung |
|---|---|---|
| Dehnungsart | Konstant | Zyklisch |
| Bewegung | None | Hin- und herbewegend |
| Simulationsebene | Grundlegende Einwirkung | Reale Ermüdung |
| Komplexität | Low | High |
| Anwendung | Material-Screening | Lebensdauervorhersage |
| Anforderung an die Einspannvorrichtung | Standardklemmen | Bewegungsfähige Einspannvorrichtungen |
Die Wahl der richtigen Methode hängt von der endgültigen Anwendung des Materials und dem Prüfziel ab.
Die statische Dehnungsprüfung eignet sich für:
Polymermischungsentwicklung
Materialvergleichsstudien
Konformitätsprüfung nach ASTM D1149
Qualitätskontrolle in Produktionschargen
Sie wird häufig in Laboren eingesetzt, in denen Wiederholgenauigkeit und Effizienz Vorrang vor der Genauigkeit der realen Simulation haben.
Die dynamische Dehnungsprüfung wird empfohlen für:
Fahrzeugdichtungssysteme (Türdichtungen, Fensterdichtungen)
Kabelisolierung und flexible Verkabelung
Elastomerkomponenten der Luft- und Raumfahrt
Hochzuverlässige industrielle Gummiteile
Wenn die Anwendung ständige Bewegung oder Vibration beinhaltet, liefert die dynamische Prüfung eine wesentlich realistischere Versagensvorhersage.
Bei der Auswahl eines Ozonprüfkammersystems sollten Ingenieure Folgendes bewerten:
Ozonkonzentrationsbereich: 10–500 pphm
Regelgenauigkeit: ±5 % oder besser
Temperaturstabilität: ±0,5 °C empfohlen
Dehnungsbereich: 5 %–35 % einstellbar
Probenkapazität: typischerweise 16–48 Proben
Gleichmäßigkeit der Luftzirkulation
Haltbarkeit der Einspannvorrichtung unter Ozoneinwirkung
Diese Parameter wirken sich direkt auf die Wiederholgenauigkeit der Prüfung und die Datenzuverlässigkeit aus.

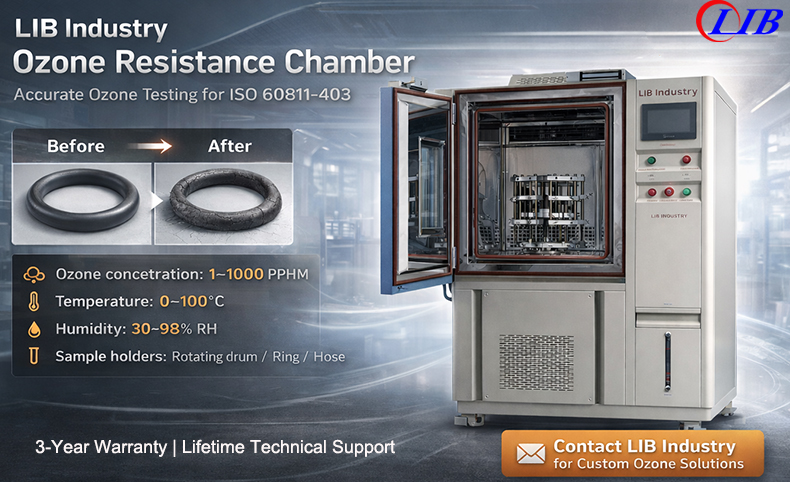

LIB Industryentwickelt fortschrittliche Ozonprüfkammern, die speziell für die Konformität mit ASTM D1149 und die Langzeit-Haltbarkeitsprüfung von Elastomermaterialien konzipiert sind.
 |
Temperaturbereich |
0 ℃ ～ +100 ℃ |
Temperaturschwankung |
± 0,5 ℃ |
|
Temperaturabweichung |
± 2,0 ℃ |
|
Luftfeuchtigkeitsbereich |
30 % ~ 98 % RH |
|
Luftfeuchtigkeitsabweichung |
± 2,5 % RH |
|
Abkühlrate |
Umgebungstemperatur ~ 0 ℃ innerhalb von 20 min |
|
Ozonkonzentration |
1～1000 pphm |
|
Drehzahl des Probenhalters |
0~10 U/min |
|
Luftströmungsrate |
0 ~ 60 l/min |
|
Dehnung der Klemmen |
5 %～35 % |
Das Ozonkonzentrationssystem verwendet einen Koronaentladungsgenerator mit geschlossenem Regelkreis.
Wichtige Spezifikationen:
Ozonkonzentrationsbereich: 10–500 pphm (höhere Bereiche auf Anfrage möglich)
Regelgenauigkeit: ±5 %
Echtzeit-Ozonüberwachung mittels UV-Absorptionssensor
Automatisches Rückkopplungsregelungssystem
Dies gewährleistet stabile und wiederholbare Einwirkungsbedingungen über lange Prüfzyklen hinweg.
Stabile Umgebungsbedingungen sind für eine genaue Ozonprüfung entscheidend.
Temperaturbereich: 0 °C bis 60 °C (anpassbar)
Temperaturstabilität: ±0,5 °C
Luftzirkulationssystem: gleichmäßige Ozonverteilung
Kammerinneres: korrosionsbeständige Struktur aus Edelstahl SUS304
Das Luftströmungssystem gewährleistet eine homogene Ozonkonzentration im gesamten Prüfraum und verhindert lokale Konzentrationsabweichungen.
Ozon ist ein hochreaktives und gefährliches Gas. Daher ist eine Sicherheitskonstruktion unerlässlich.
LIB Ozonkammern umfassen:
Ozonleckage-Erkennungssystem
Automatisches Abluft- und Neutralisationssystem
Türverriegelungssicherheitsschutz
Notabschaltmechanismus
Diese Systeme gewährleisten einen sicheren Laborbetrieb auch unter Prüfbedingungen mit hoher Konzentration.
Eine der kritischsten, aber oft unterschätzten Komponenten der Ozonprüfung ist das Proben-Einspannsystem. Eine schlechte Einspannkonstruktion kann zu ungenauer Dehnungsaufbringung und unzuverlässigen Prüfergebnissen führen.
LIB Industry bietet eine hochflexible Einspannungsanpassung sowohl für statische als auch für dynamische Prüfsysteme.
Klemmen mit fester Dehnung
Einstellbarer Dehnungsbereich: 10 %–35 %
Mehrprobenkonfiguration: 16 / 24 / 48 Positionen
Korrosionsbeständige Materialien: SUS316, Aluminiumlegierung, PTFE-Beschichtungen
Diese Einspannvorrichtungen gewährleisten eine stabile Langzeitverformung ohne Schlupf.
Für die dynamische Prüfung stellt LIB motorbetriebene Hin- und Herbewegungssysteme bereit:
Frequenzbereich: 0,5–2 Hz einstellbar
Synchrones Mehrprobenbewegungssystem
Lineare oder sinusförmige Bewegungsoptionen
Komponenten mit hoher Haltbarkeit für den Dauerbetrieb
Dieses System ermöglicht die genaue Simulation realer zyklischer Belastungsbedingungen unter Ozoneinwirkung.
|
|
 |
 |
LIB bietet vollständig kundenspezifische Einspannvorrichtungsentwicklung basierend auf den Kundenanforderungen:
Nicht standardmäßige Probengeometrien (Streifen, Rohre, Platten)
Anwendungsspezifische Einspannstrukturen
Kundenspezifische Dehnungspfade (lineare / gekrümmte Bewegung)
Branchenspezifische Designs für Automobil, Kabel und Schienenverkehr
Diese Flexibilität stellt sicher, dass die Prüfsysteme den tatsächlichen Anwendungsbedingungen entsprechen und nicht nur generischen Laborannahmen.
Ozonalterung ist einer der aggressivsten Degradationsmechanismen, die Gummi- und Elastomermaterialien betreffen. Die Auswahl des richtigen Prüfansatzes unterASTM D1149ist unerlässlich, um aussagekräftige und vorhersagbare Materialleistungsdaten zu erhalten.
Die statische Dehnungsprüfung ist ideal für den Materialvergleich und die Einhaltung von Normen
Die dynamische Dehnungsprüfung ist für die Vorhersage der tatsächlichen Lebensdauer unerlässlich
Letztendlich hängt die Genauigkeit Ihrer Ergebnisse nicht nur von den Prüfbedingungen ab, sondern auch von der Qualität des Prüfsystems, der Einspannvorrichtungskonstruktion und der Präzision der Umgebungsregelung.
Mit fortschrittlicher Technik vonLIB Industrykönnen Laboratorien eine hochstabile Ozonkonzentrationsregelung, eine präzise Dehnungsaufbringung und anpassbare Einspannsysteme erreichen, die auf verschiedene industrielle Anwendungen zugeschnitten sind.
Die gebräuchlichste Prüfbedingung ist50 ± 5 pphm Ozonkonzentration at 40 °C ± 2 °C. Einige Automobilspezifikationen können100 pphmoder höher erfordern. LIB Ozonprüfkammern unterstützen einen Konzentrationsbereich von1–1000 pphm.
Ja. ASTM D1149 erlaubt die Prüfung von Fertigprodukten und unregelmäßigen Komponenten. LIB kann Einspannvorrichtungen für O-Ringe, Dichtungen, Schläuche, Kabelmäntel und andere nicht standardmäßige Proben anpassen, um eine genaue Dehnungsregelung zu gewährleisten.
Die standardmäßige dynamische Prüffrequenz beträgt typischerweise0,5 Hz (30 Zyklen/min). Eine zu hohe Frequenz kann zu Wärmeentwicklung führen, während eine niedrige Frequenz die Ermüdungsbedingungen möglicherweise nicht ausreichend simuliert. Das servomotorgetriebene System von LIB hält die Frequenzgenauigkeit innerhalb von±0,05 Hz.
LIB bietet eine3-jährige Garantie and lebenslanger technischer Support. Kunden erhalten schnelle technische Reaktion, Fernfehlerbehebung, Ersatzteilunterstützung und kontinuierlichen Kundendienst über den gesamten Lebenszyklus der Anlage.
Ja. LIB kann Ozonprüfkammern entweder mit statischen Einspannvorrichtungen, dynamischen Einspannvorrichtungen oder austauschbaren Systemen konfigurieren, sodass eine Kammer mehrere Prüfmethoden nach ASTM D1149 unterstützen kann.
