Was ist eine Regensprühnebelkammer für die Wasserdichtheitsprüfung von Außendisplays?

Aug 10 2026

Table of Content [Hide]

Einleitung: Warum Outdoor-Displays zuverlässige Regenspritzwassertests benötigen

Outdoor-Displays sind für den Betrieb unter rauen Bedingungen ausgelegt, darunter starker Regen, Straßenspritzwasser, Reinigungswasser, Staub, Temperaturschwankungen und langjährige Freilufteinwirkung. Auch wenn ein Gehäuse vollständig abgedichtet erscheint, kann Wasser dennoch über Schwachstellen eindringen, etwa Kabelverschraubungen, Steckverbinder, Wartungstüren, Lüftungsöffnungen, Befestigungselemente und Modulstöße.

EineRain Spray Test Chamberbietet eine kontrollierte Methode, um reale Regen- und Wassereinwirkungen zu simulieren und hilft Ingenieuren, die Abdichtungsleistung von Gehäusen zu überprüfen, IP-Schutzklassen zu validieren, Leckagepfade zu identifizieren und die Produktzuverlässigkeit vor der Feldinstallation zu verbessern.

Dieser Artikel erklärt, was eine Rain Spray Test Chamber ist, wie sie funktioniert, welche Wasserdichtheitsprüfnormen gelten, wie man die richtige Ausrüstung auswählt und wieLIB Industryprofessionelle IP-Wasserdichtheitsprüflösungen für Outdoor-Displays und elektronische Produkte bereitstellt.

Warum benötigen Outdoor-Displays Wasserdichtheitstests?

Wasserdichtigkeit ist für elektronische Außengeräte von entscheidender Bedeutung. Ein durch Feuchtigkeit verursachter Display-Ausfall kann zu Bildverzerrungen, Kommunikationsunterbrechungen, elektrischen Sicherheitsproblemen, Korrosion und kostspieliger Wartung führen.

In der Praxis werden die schwierigsten Leckagen selten durch große Öffnungen verursacht. Sie entstehen durch kleine konstruktive Schwachstellen: Wasser, das entlang von Kabeln wandert, hinter Dichtungen steht oder durch Spalten eindringt, die durch wiederholte thermische Ausdehnung und Kontraktion entstehen. Ein Displaygehäuse kann sogar eine Sichtprüfung bestehen und dennoch Feuchtigkeit durch eine schlecht komprimierte Dichtung, einen falsch montierten Stecker, eine beschädigte Dichtleiste oder eine nicht ausgerichtete Schrankverkleidung eindringen lassen.

Häufige Wassereintrittspunkte, die bei der Konstruktionsüberprüfung zu prüfen sind:

Schranknähte und Verkleidungsstöße
Rückseitige Wartungstüren
Kabeleinführungen
Steckverbinder und Klemmen
Belüftungsstrukturen
Befestigungslöcher
Alternde Dichtungsmaterialien

Sobald Feuchtigkeit ins Innere gelangt, bleibt sie nicht lange harmlos:

Risiko durch Wassereinwirkung	Möglicher Ausfall
Innere Feuchtigkeit	Kurzschluss oder elektrischer Ausfall
Korrosion an Steckverbindern	Signalunterbrechung
Wasseransammlung	Bauteilschäden
Dichtungsverschlechterung	Verringerte Lebensdauer
Isolationsschäden	Sicherheitsrisiken

Für Outdoor-LED-Displays, Verkehrsinformationstafeln, Werbedisplays und Industriemonitore wirkt sich die Wasserdichtigkeit direkt auf die Betriebsstabilität und die Wartungskosten aus – weshalb ein professioneller Prüfprozess und nicht eine einmalige Sichtprüfung diese versteckten Risiken vor der Installation tatsächlich erkennt.

Die IP-Schutzart (Ingress Protection), definiert durchIEC 60529ist das zur Bewertung verwendete Standardrahmenwerk. Für den Wasserschutz sind die gängigen Stufen IPX3 (pendelnde Sprühdüse, für Regenbelastung), IPX4 (Spritzwasser, für allgemeine Outdoor-Geräte), IPX5 (Strahlwasser, für Reinigungsumgebungen) und IPX6 (starkes Strahlwasser, für starke Wassereinwirkung). Die richtige Wahl ist entscheidend: Ein Produkt, das nur normalem Regen ausgesetzt ist, benötigt eine andere Prüfmethode als Geräte, die beim Waschen oder bei der Wartung mit einem Schlauch abgespritzt werden.

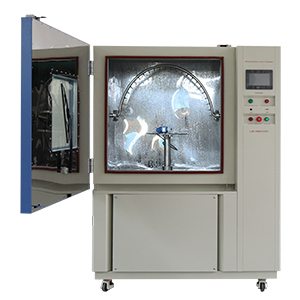

Was ist eine Rain Spray Test Chamber?

EineRain Spray Test Chamberist ein Umwelttestsystem, das unter kontrollierten Laborbedingungen Regen-, Sprüh- und Spritzwasserbedingungen simuliert. Im Gegensatz zu manuellen Schlauchtests, die oft inkonsistente Ergebnisse liefern, steuert eine Rain Spray Chamber die Variablen, die das Ergebnis tatsächlich bestimmen – Wasserdurchflussmenge, Sprühwinkel, Sprühabstand, Prüfdauer, Probenbewegung und Wasserdruck –, sodass Ingenieure dieselben Bedingungen für verschiedene Produktdesigns wiederholen und Ergebnisse fair vergleichen können.

So funktioniert es:Das Wasser wird aus einem Umwälzbehälter zugeführt, die Pumpe fördert es zu Sprührohren oder Düsen, das Sprühsystem erzeugt das gewünschte Wassermuster, die Probe wird kontrolliert beaufschlagt und die Ingenieure bewerten nach Abschluss des Tests Leckagen, Funktion und inneren Zustand.

Eine typische Kammer besteht aus einigen Kernkomponenten:

Komponente	Funktion
Sprühdüse oder Pendelrohr	Erzeugt definierten Wassersprühnebel
Drehteller	Sorgt für gleichmäßige Probenbeaufschlagung
Durchflussregelsystem	Hält stabile Wasserbedingungen aufrecht
Wasserumwälzbehälter	Ermöglicht kontinuierliches Testen
Filtersystem	Verhindert Düsenverstopfung
Beobachtungsfenster	Ermöglicht Überwachung während des Tests
Wasserdichte Stromschnittstelle	Ermöglicht Funktionsprüfungen unter Spannung

Ein zuverlässiges Kammerdesign sorgt dafür, dass Ergebnisse wiederholbar und zwischen Laboren konsistent sind – ohne dies können zwei Labore, die dasselbe Produkt testen, zu unterschiedlichen Bestanden/Nicht-bestanden-Ergebnissen kommen.

Wie überprüft der Regenspritzwassertest die Wasserdichtigkeit?

Ein Regenspritzwassertest besteht nicht nur daraus, Wasser auf ein Produkt zu sprühen. Vorbereitung, Prüfbedingungen und Bewertungsmethode bestimmen alle, ob das Ergebnis tatsächlich die Praxisleistung widerspiegelt.

Vor dem Test sollte die Probe in ihrem normalen Produktionszustand bleiben: Standarddichtungen und Befestigungselemente, Kabel und Steckverbinder wie im Feld montiert, ursprüngliche Einbaulage und eine vorherige Funktionsgrundprüfung. Provisorische Abdichtungstricks, die Schwachstellen verdecken, sollten vermieden werden – sie machen den Sinn des Tests zunichte.

Von da an durchläuft der Prozess üblicherweise vier Schritte. Zuerst wählen die Ingenieure die erforderliche Norm – IEC 60529 IPX-Prüfung, ISO 20653 Automobil-Wasserdichtigkeitsprüfung oder eine kundenspezifische Anforderung. Zweitens legen sie die Prüfparameter fest: Wasserdurchflussmenge, Sprühwinkel, Abstand, Einwirkdauer und Probendrehzahl. Drittens führt die Kammer die tatsächliche Wasserbeaufschlagung aus den geforderten Richtungen durch, während die Ingenieure den Display-Betrieb, die Bildstabilität, Kommunikationssignale und sichtbare Leckagen überwachen. Abschließend erfolgt die Wasserdichtigkeitsbewertung – Prüfung auf Wasserspuren im Inneren, Überprüfung der elektrischen Funktion, Isolationsprüfung, Dichtungsinspektion und Rückverfolgung des Eindringpfads, falls Wasser eingedrungen ist. Das Ziel ist nicht nur ein Bestanden/Nicht-bestanden-Ergebnis, sondern genau zu verstehen, wo und warum Wasser in das Produkt eingedrungen ist.

Welche Wasserdichtheitsnormen gelten für den Regenspritzwassertest?

Für Outdoor-Displays und Elektronikgehäuse kommen am häufigsten zwei Normen in Frage:IEC 60529 and ISO 20653.

IEC 60529 IPX-Wasserdichtigkeitsprüfung

IEC 60529 definiert das IP-Schutzartensystem für elektrische und elektronische Gehäuse, wobei die zweite Ziffer des IP-Codes den Schutzgrad gegen eindringendes Wasser angibt.

IP-Schutzart	Prüfmethode	Hauptparameter	Typische Anwendung
IPX3	Pendelsprühnebel	Sprühwinkel bis zu ±60° von der Senkrechten	Outdoor-Displays, Beleuchtungsgeräte
IPX4	Spritzwasser	Sprühnebel aus mehreren Richtungen	Elektronische Outdoor-Produkte
IPX5	Strahlwasser	6,3-mm-Düse, 12,5 l/min	Geräte, die Wasserstrahlen ausgesetzt sind
IPX6	Starker Wasserstrahl	12,5-mm-Düse, 100 l/min	Starke Außenumgebungsbedingungen

Für Hersteller von Outdoor-Displays decken IPX3 und IPX4 den Alltagsfall ab: Regen und Spritzwasser.

ISO 20653 Wasserdichtheitsprüfung für Automobilanwendungen

Fahrzeugmontierte Displays und elektronische Fahrzeugkomponenten fallen unter, die über die üblichen IP-Prüfungen hinaus höhere Wasserdrucktests hinzufügt – IPX4K (Druck-Spritzwasser) für Außenkomponenten am Fahrzeug, IPX6K (Hochdruck-Wasserstrahl) für fahrzeugmontierte elektronische Systeme und IPX9K (Hochtemperatur-Hochdruckreinigung) für Teile, die einer Wäsche ausgesetzt sind. Diese kommen routinemäßig bei Fahrzeugdisplays, Ladegeräten, Automobilsensoren und elektronischen Steuermodulen vor. Ingenieure sollten wie immer die genaue Normversion und die in der Produktspezifikation geforderten Parameter bestätigen, anstatt davon auszugehen.ISO 20653

Rain Spray Test Chamber vs. Water Jet Test Chamber

Beide Systeme überprüfen die Wasserdichtigkeit, simulieren jedoch unterschiedliche Bedingungen – Rain Spray Chambers stellen Regen und Spritzwasser (IPX3/IPX4) nach, während Water Jet Chambers den direkten Hochdruckaufprall (IPX5/IPX6) nachbilden. Eine Verkehrsinformationstafel am Straßenrand benötigt hauptsächlich Regen- und Spritzwassertests; ein Fahrzeugelektronikmodul, das durch eine Autowaschanlage fährt, benötigt stattdessen Hochdruckstrahltests. Die richtige Wahl hängt von der tatsächlichen Umgebung ab, der das Produkt ausgesetzt ist, und für Labore, die mehrere IP-Stufen abdecken müssen, ist ein integriertes Test-Setup in der Regel effizienter als der Betrieb getrennter Systeme.

Vergleich	Rain Spray Test Chamber	Water Jet Test Chamber
Hauptzweck	Simulation von Regen- und Spritzwasserbedingungen	Simulation starker Wasseraufprälle
Wassereinwirkung	Sprüh- und Spritzwasser	Hochdruckstrahl
Gängige Normen	IPX3, IPX4	IPX5, IPX6
Prüfschwerpunkt	Dichtungsverhalten unter Regen	Widerstand gegen direkten Wasserdruck
Typische Anwendungen	Outdoor-Displays, LED-Schilder, Elektronikschränke	Fahrzeugteile, Industrieausrüstung

LIB Industry Rain Spray Test Chamber: Zuverlässige Wasserdichtheitsprüflösung

LIB Industrybietet professionelle Rain Spray Test Chambers und IP-Wasserdichtheitsprüflösungen für Elektronikprodukte, Outdoor-Displays, Fahrzeugkomponenten und Industrieausrüstung. LIB-Systeme sind darauf ausgelegt, Kunden zu helfen:

Wasserdichtigkeitsleistung zu verifizieren
Internationale Prüfanforderungen zu erfüllen
Abdichtungsschwachstellen zu identifizieren
Produktzuverlässigkeit vor der Serienproduktion zu verbessern

LIB Industry Regentestgeräte unterstützen Prüfungen nach IEC 60529 IPX1–IPX6, ISO 20653 Automobil-Wasserdichtigkeitsprüfung und kundenspezifische Verifikationsanforderungen, sodass Hersteller zuverlässige und wiederholbare Wassereindringtests durchführen können. Diese Wiederholbarkeit hängt davon ab, wie genau die Sprühbedingungen kontrolliert werden:

Kontrollierter Wasserdurchfluss
Einstellbare Sprühwinkel
Gleichmäßige Wasserverteilung
Stabile Prüfdauer
Wiederholbare Testergebnisse

Für Labore, die häufig testen, spielt auch die Verarbeitungsqualität eine Rolle:

Merkmal	Vorteil
Kammer aus SUS304-Edelstahl	Korrosionsbeständigkeit und Langlebigkeit
Verstellbares Pendelrohr	Unterstützt IPX3/IPX4-Sprühtests
Optionen mit 400 mm und 600 mm Rohrradius	Geeignet für verschiedene Prüflingsgrößen
Wasserzirkulationssystem	Reduziert den Wasserverbrauch
Feinfiltersystem	Verhindert Düsenverstopfung
Durchflussüberwachung	Verbessert die Prüfgenauigkeit
Wasserdichte Stromschnittstelle	Ermöglicht Funktionsprüfungen während der Beaufschlagung

Für große Outdoor-Displays oder nicht standardmäßige Produkte kann LIB auch kundenspezifische Vorrichtungen, Kammerabmessungen und Prüfkonfigurationen bereitstellen

So wählen Sie die richtige Rain Spray Test Chamber aus

Die Wahl der richtigen Kammer beginnt mit der Norm, die das Produkt erfüllen muss – IEC 60529 IPX3/IPX4 für Regen und Spritzwasser, IPX5/IPX6 für Strahlwassertests oder ISO 20653 IPX4K/IPX6K/IPX9K für Automobilanwendungen. Diese erfordern jeweils unterschiedliche Sprühmethoden, Wasserdruck, Durchflussmengen, Düsenkonstruktionen und Prüfabstände, sodass die Auswahl der Ausrüstung allein nach der Produktgröße, ohne vorher die Norm zu prüfen, häufig zu ungenauen Ergebnissen führt.

Als nächstes spielen Größe und Einbaubedingungen eine Rolle. Vor dem Kauf sollten Sie Folgendes berücksichtigen:

Displaygröße
Produktgewicht
Einbauwinkel
Anforderungen an Kabelverbindungen
Vorrichtungsdesign

Insbesondere Outdoor-Displays sollten grundsätzlich in ihrem realen Einbauzustand getestet werden, da sich das Wasserverhalten mit der Einbaulage, der Entwässerungsstruktur, der Kabelführung und dem Gehäusedesign verändert.

Es lohnt sich auch, vorauszudenken – ein flexibles System jetzt kann später einen kostspieligen Austausch der Ausrüstung vermeiden. Unternehmen sollten überlegen, ob sie möglicherweise später Folgendes benötigen:

Höhere IP-Schutzprüfungen
Größere Prüflinge
Zusätzliche Vorrichtungen
Funktionsprüfungen unter Spannung
Kundenspezifische Prüflösungen

Prüfen Sie schließlich die grundlegenden Eigenschaften der Ausrüstung selbst – stabile Durchflussregelung, zuverlässige Drucküberwachung, gleichmäßige Sprühverteilung, einfache Wartung und Kalibrierunterstützung – sowie die Erfolgsbilanz des Lieferanten, da Installationshilfe, Schulung und Kundendienst alle beeinflussen, wie zuverlässig die Prüfungen im Laufe der Zeit bleiben.

Häufig gestellte Fragen

Wofür wird eine Rain Spray Test Chamber verwendet?

Sie simuliert Regen-, Sprüh- und Spritzwasserbedingungen, um zu bewerten, ob ein Produktgehäuse das Eindringen von Wasser verhindern kann. Typische Anwendungen sind Outdoor-Displays, LED-Bildschirme, Elektronikschränke, Fahrzeugkomponenten und Industrieausrüstung.

Welche IP-Schutzarten kann eine Rain Spray Test Chamber prüfen?

Standardkonfigurationen decken IPX3 und IPX4 ab. Je nach Aufbau können Systeme auch auf IPX5, IPX6, IPX6K und IPX9K erweitert werden – die erforderliche Stufe hängt von der Anwendung des Produkts und der anwendbaren Norm ab.

Was ist der Unterschied zwischen IPX3- und IPX4-Wasserdichtigkeitsprüfung?

IPX3 simuliert Wassersprühnebel aus begrenzten Winkeln, ähnlich wie Regen. IPX4 simuliert Spritzwasser aus allen Richtungen um das Gehäuse herum und bietet eine umfassendere Schutzüberprüfung für Produkte, die wechselnden Witterungsbedingungen ausgesetzt sind.

Kann eine Rain Spray Test Chamber Outdoor-LED-Displays testen?

Ja – sie wird häufig dafür eingesetzt, um die Gehäusedichtigkeit, den Steckerschutz, die wasserdichte Konstruktion und die Funktionsstabilität nach Wassereinwirkung zu überprüfen. Große Displays benötigen möglicherweise kundenspezifische Vorrichtungen und Kammerkonfigurationen.

Welche Garantie und welchen Kundendienst bietet LIB?

LIB Industry bietet eine 3-jährige Garantie mit lebenslangem Service-Support, gestützt durch vier globale Servicezentren in Großbritannien, den USA, Kanada und Malaysia sowie 29 Vertretungen weltweit – und liefert echten One-Stop-Service vom Kauf über die Installation bis hin zum fortlaufenden Support.

Verbessern Sie die Zuverlässigkeit von Outdoor-Produkten mit der LIB Rain Spray Test Chamber

Outdoor-Produkte müssen wechselnden Witterungsbedingungen standhalten, und Wasserdichtigkeit ist für den langfristigen Betrieb unerlässlich. EineRain Spray Test Chamberhilft Herstellern, reale Regen- und Wassereinwirkung unter kontrollierten Bedingungen zu simulieren, sodass Ingenieure den Gehäuseschutz überprüfen, Leckagerisiken erkennen und Produktdesigns verbessern können.

Von Outdoor-Displays und Elektronikgehäusen bis hin zu Fahrzeugkomponenten bietet LIB Industry professionelle Wasserdichtheitsprüflösungen auf Basis internationaler Normen wie IEC 60529 und ISO 20653. Mit erfahrenem technischem Support, kundenspezifischem Anlagendesign und vollständigem Kundendienst hilft LIB seinen Kunden, zuverlässigere Produkte zu entwickeln und die Umgebungszuverlässigkeitsprüfung zu beschleunigen.

Kontaktieren Sie LIB Industry noch heute, um technische Spezifikationen, Produktempfehlungen und maßgeschneiderte Wasserdichtheitsprüflösungen für Ihre Anwendung zu erhalten.
