Elektronikteams, Komponentenlieferanten, Batterieentwickler und Materialingenieure benötigen häufig Wärmedaten vor der vollständigen Validierung. Einetragbare Wärmekammerbietet kontrollierte Temperatur und Feuchtigkeit in einer kompakten Bauweise, während eine herkömmliche Umweltkammer besser für größere Prüflinge, schwere Prüfvorrichtungen und die Validierung großer Probenserien geeignet ist.
|
Mini-Temperatur-/Feuchtekammern Miniatur-Temperatur-/Feuchte-Umweltkontrollkammern |
|||||
Umweltprüfkammern werden von Ingenieuren eingesetzt, um Produkte vor der Auslieferung an den Kunden zu überprüfen. Sie können so programmiert werden, dass sie Hitze, Kälte, Feuchtigkeit und Temperaturzyklen simulieren. Zuverlässige Daten hängen jedoch von mehr als nur dem Sollwert ab – Luftstrom, Sensorposition, Wärmelast, Kabelverlegung, Probenabstand und Wiederherstellungszeit spielen eine ebenso große Rolle.
Eine Kammer beantwortet praktische Fragen: Startet eine Leiterplatte bei -40 °C? Driftet ein Steckverbinder nach feuchter Wärme? Verhärtet eine Dichtung nach trockener Wärmelagerung? Bei Kleinteilen muss die Kammer stabile Bedingungen aufrechterhalten, ohne wertvollen Laborplatz zu beanspruchen.
Eine tragbare Wärmekammer ist eine kompakte Temperatur- oder Temperatur-/Feuchtekammer, die für Tisch- oder Prüfungen mit begrenztem Platz gebaut wurde. Sie wird für elektronische Baugruppen, Sensoren, Module, Materialproben, Steckverbinder und F&E-Proben verwendet.
Tragbare Kammern eignen sich für Fälle, in denen die Probe klein, das Profil klar und das Team auf schnellen Zugriff angewiesen ist. Zu den üblichen Aufgaben gehören das frühe Design-Screening, die Kleinserieninspektion, die thermische Alterung von Steckverbindern oder Leiterplatten, die Fehlernachbildung nach Feldrückläufern sowie technische Prüfungen in Produktionsnähe.
Die tragbaren Wärmekammern von LIB erreichen einige enge Werte:
Temperatur:-20 °C / -40 °C / -70 °C bis +150 °C
Feuchte:20 % bis 98 % rF
Regelgenauigkeit:±0,5 °C Schwankung, ±2,0 °C Abweichung, ±2,5 % rF Abweichung
Der letzte Punkt ist der wichtigste. Wiederholbare Prüfungen hängen von einer engen Regelung ab – nicht nur von einem weiten Bereich auf einem Datenblatt.
Eine herkömmliche Umweltkammer bedeutet normalerweise eine größere Reach-in-, Walk-in- oder kundenspezifische Kammer, die für höheres Probenvolumen, schwerere Produkte oder eine breitere Umweltsimulation ausgelegt ist.
Herkömmliche Kammern sind erforderlich, wenn die Probengröße, -anzahl oder die maßgebliche Norm ein größeres Innenvolumen erfordert. Automobilbaugruppen, Luft- und Raumfahrt-Hardware, verpackte Geräte und Hochleistungselektronik benötigen oft ein größeres Luftvolumen, damit die Probe die Kammerumgebung nicht dominiert. Eine tragbare Kammer kann zwar schneller zyklieren, aber eine große Kammer kann mehr Teile unter derselben Exposition verarbeiten.
Die Kosten umfassen nicht nur den Kaufpreis. Stellfläche, Strom, Inbetriebnahme, Kalibrierung, Wartungszugang, Bedienerzeit und Kammerverfügbarkeit beeinflussen das tatsächliche Budget.
Eine tragbare Wärmekammer ist in der Regel günstiger in Anschaffung, Installation und Platzierung. Warum? Sie arbeitet in einem kompakten Arbeitsraum und mit einem kleineren Kühlsystem. Das macht sie zur besseren finanziellen Wahl für:
F&E
Reparaturanalyse
Kleinserien
Häufige Kurztests
Eine herkömmliche Umweltkammer kostet anfangs mehr – zahlt sich aber aus, wenn ein einziger Lauf eine große Baugruppe oder viele Proben gleichzeitig validieren muss.
Ein Haken: Eine tragbare Kammer ist nur dann kosteneffektiv, wenn die Probe hineinpasst und ausreichend freie Luftzirkulation um sie herum vorhanden ist. Wenn ein Teil die Zirkulation blockiert, eine große Wärmelast erzeugt oder viele Durchführungen benötigt, können die Daten unzuverlässig werden. Die tragbaren Kammern von LIB sind für eine1000 W Wärmelast, mit1 °C/min Kühlung and 3 °C/min Heizung— überprüfen Sie diese Werte anhand der tatsächlichen Wärmeabgabe Ihrer Probe, bevor Sie kaufen.
Effizienz bedeutet, einen gültigen Test schnell zu starten, das Profil zu halten, Daten zu sammeln und die Kammer für den nächsten Benutzer wieder freizugeben.
Tragbare Wärmekammern sind stark bei kurzen Engineering-Zyklen. So sieht das in der Praxis aus:
Eine kleine Baugruppe einlegen
Ein Kabel durch die Φ50 mm-Kabeldurchführung anschließen
Ein Profil am Touchscreen-Controller einstellen
Den Lauf starten
Kein tagelanges Warten, um eine große Kammer zu reservieren. Herkömmliche Kammern erfordern mehr Planung – Vorrichtungen, Regale, Sicherheitsüberprüfung, Lastverteilung.
Tragbare Geräte sind im Vorteil, wenn viele verschiedene kleine Tests im Laufe der Woche erforderlich sind. Ein Sensor-Team kann morgens -40-°C-Kaltstartprüfungen, nachmittags +85-°C-Lagerung und über Nacht Feuchtebelastung durchführen – alles in derselben Kammer. Eine größere Kammer ist im Vorteil, wenn dasselbe Profil auf ein Produktionslos oder eine sperrige Baugruppe angewendet werden muss.
Die richtige Kammerwahl hängt vom Ausfallmodus ab. Thermische Belastung verhält sich in einer Lötstelle, einem Batteriepack, einer Gummidichtung oder einem beschichteten Metallteil nicht gleich.
Elektronik- und Halbleiter-ZuverlässigkeitsprüfungKleine Platinen, Chips, Relais, Steckverbinder und Sensoren benötigen oft Kaltstart, trockene Wärme, feuchte Wärme und Temperaturwechsel. Eine tragbare Wärmekammer kann Lötstellenrisse, LCD-Reaktionsverzögerungen bei niedrigen Temperaturen, Widerstandsdrift von Steckverbindern nach Feuchtebelastung und intermittierende Rücksetzungen von bestromten Elektroniken nachbilden.
Für normbasierte Arbeiten muss das genaue Profil in den Prüfplan aufgenommen werden:
IEC 60068-2-1(Kälte): -65 °C bis -5 °C, Haltezeit von 2, 16, 72 oder 96 Stunden nach Temperaturstabilität
IEC 60068-2-2(trockene Wärme): festgelegte Hochtemperaturexpositionen, gleiche 2/16/72/96-Stunden-Dauern
IEC 60068-2-78(feuchte Wärme, stationär): üblicherweise 30 °C ±2 K oder 40 °C ±2 K, bei 85 % rF ±3 % oder 93 % rF ±3 %
Umweltsimulation von AutomobilkomponentenAutomobilteile sind parkender Fahrzeughitze, Kaltstarts, Unter-der-Motorhaube-Temperaturanstieg und Feuchtewanderung ausgesetzt. Kleine Module, Schalter, Displays, Schlüsselanhänger, Sensoren und Kabelbaumstecker eignen sich gut für die kompakte Kammerprüfung.
Es gibt jedoch eine Grenze: Wenn das Profil einen schnellen Temperaturschock, Spritzwasser, Vibration oder ein Teil auf Fahrzeugebene erfordert, greifen Sie stattdessen zu einer traditionellen Kammer oder einem kombinierten System. Die tragbare Kammer1 °C/min Kühlung and 3 °C/min Heizungist für kontrollierte Rampenprüfungen ausgelegt — nicht für den sofortigen Übertragungs-Thermoschock.
Validierung der Luft- und Raumfahrt- und MaterialbeständigkeitZulieferer der Luft- und Raumfahrt prüfen Maßstabilität, Beschichtungsverhalten, Haftfestigkeit und elektronisches Verhalten unter niedrigen oder hohen Temperaturen. Die Temperaturverfahren nach MIL-STD-810H sind auf die Lebenszyklusumgebung des Produkts zugeschnitten und nicht als ein festes Rezept kopiert. Bei Hochtemperaturexposition können induzierte heiße Bedingungen in schweren sonnenbedingten Fällen 71 °C bis 85 °C erreichen.
Beschleunigte Alterungstests für F&EF&E-Teams schätzen tragbare Kammern, weil das Warten auf eine große Kammer Designentscheidungen verzögern kann. Beispiele sind Klebstoffvergleiche bei +70 °C, Überprüfung der plastischen Verformung bei +85 °C, Sensor-Nullpunktdrift nach 40 °C/93 % rF Belastung und Tieftemperatur-Boot-Tests bei -40 °C.
Kein Kammertyp ist universell besser. Die richtige Wahl hängt von Probengröße, Wärmelast, Profilstärke, Berichtsanforderungen und Laborablauf ab.
Wählen Sie eine tragbare Wärmekammer, wenn:
Die Probe klein und die Prüflast moderat ist
Schneller Zugriff wichtiger als rohe Kapazität ist
Sie kompakte Elektronik, kleine Automobil- oder Luftfahrtkomponenten, Materialproben, Beschichtungen, Dichtungen oder Klebstoffe prüfen
Sie in einem F&E-Labor mit begrenzter Stellfläche arbeiten
Wählen Sie eine herkömmliche Umweltkammer, wenn:
Die Probe sperrig, schwer oder hochleistungsstark ist
Sie eine formale Chargenvalidierung durchführen
Sie mehrere Regale, Walk-in-Zugang oder große Vorrichtungen benötigen
Der Test eine hohe Wärmeableitung, Vibrationseinsatz oder besonderen Sicherheitsschutz erfordert

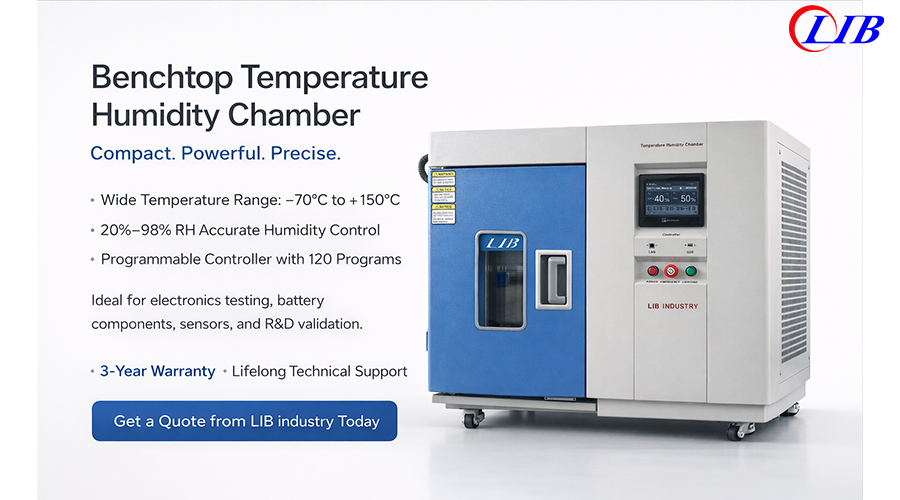

Die tragbare Wärmekammer von LIB ist für kompakte Labore mit hohem Präzisionsbedarf gebaut. Die Konstruktion:
Arbeitsraum:SUS304-Edelstahl
Außenseite:schutzbeschichteter Stahl
Isolierung:Polyurethanschaum und Isolierwolle
Kühlung:mechanisches Kompressionskühlsystem
Sicherheitseinrichtungen:Übertemperatur, Überstrom, Kältemittel-Hochdruck, Wassermangel, Erdschluss, Trockenbrennen des Befeuchters
| Parameter | Spezifikation |
|---|---|
| Innenvolumen | 50 l oder 80 l |
| Innenmaße | 320 × 350 × 450 mm oder 400 × 400 × 500 mm |
| Außenmaße | 820 × 1160 × 950 mm oder 900 × 1210 × 1000 mm |
| Temperaturbereich | -20 °C / -40 °C / -70 °C bis +150 °C |
| Feuchtebereich | 20 % bis 98 % rF |
| Regelgenauigkeit | ±0,5 °C Schwankung; ±2,0 °C Abweichung; ±2,5 % rF Abweichung |
| Rampenrate | 1 °C/min Kühlung; 3 °C/min Heizung |
| Wärmelast | 1000 W |
| Standardkonfiguration | Φ50 mm-Kabeldurchführung mit Stopfen; zwei Regale |
 |
 |
Diese Spezifikationen unterstützen Zuverlässigkeitsprüfungen in Kleinserien, die Überwachung von bestromten Proben, kompakte Laborarbeiten und wiederholbare technische Überprüfungen.
Xi'an LIB Environmental Simulation Industry stellt Umweltprüfkammern seit2009— Design, Produktion, Inbetriebnahme, Lieferung, Installation und Schulung, alles aus einer Hand. Das Produktsortiment umfasst Temperatur- und Klimakammern, Korrosionsprüfkammern, Staub- und Wasserschutzprüfkammern, Bewitterungskammern und Sonderprüfkammern.
Kurzinfos:
56+ Länderbeliefert
36 Monate Garantie, mit lebenslangem Follow-up-Service
LIBs Lieferprozess: Technische Besprechung → Kammerdesign → Produktion nach vereinbarten Parametern → Leistungsprüfung → drei Tage Dauerinbetriebnahme → Kalibrierung → Berichtserstellung → Transport → Installationsanleitung → Bedienerschulung. Das Ziel ist einfach – das Risiko zu verringern, dass eine technisch korrekte Kammer schwer zu installieren, zu warten oder zu bedienen ist.
Eine tragbare Wärmekammer eignet sich ideal für die Prüfung kleiner Artikel wie kompakter Leiterplatten, ermöglicht schnellen Technikern eine schnelle Überprüfung, passt in ein sehr kleines Labor und bietet eine moderate Wärmeabfuhrkapazität. Eine herkömmliche Umweltkammer ist die sicherere Wahl für sehr große Artikel, Validierungsprüfungen mit hohem Volumen und schweren Vorrichtungen sowie komplexe Umweltprüfprogramme.
Die beste Entscheidung beginnt mit dem Prüfprofil: Temperaturbereich, Feuchtebereich, Haltezeit, Rampenrate, Probenvolumen, Wärmeabgabe, Kabelverlegung und Normparameter.
Sind Sie sich nicht sicher, welche Kammer zu Ihrem Prüfplan passt? Wenden Sie sich an das Ingenieurteam von LIB für eine Spezifikationsempfehlung oderAngebot anfordernfür eine tragbare Wärmekammer mit 50 l oder 80 l.
Wofür wird eine tragbare Wärmekammer verwendet?
Eine tragbare Wärmekammer prüft kleine Gegenstände unter heißen, kalten und feuchten Bedingungen. Typische Anwendungen sind Leiterplattenprüfung, Sensorprüfung, Steckverbinderalterung, Materialprüfung und die Reproduktion von Feldausfällen an zurückgesandten Teilen.
Wie unterscheidet sich eine tragbare Wärmekammer von einer traditionellen Umweltkammer?
Eine tragbare Wärmekammer ist kleiner, leichter in einem kompakten Labor zu platzieren und für kleine Proben geeignet. Eine herkömmliche Umweltkammer bietet mehr Kapazität für sperrige Produkte.
Ist eine Tisch-Umweltkammer für Langzeittests geeignet?
Ja – solange Probengröße, Wärmelast, Feuchtebereich und Haltezeit mit der Kammerleistung übereinstimmen. Feuchtwärme-Profile wie 40 °C und 93 % rF erfordern eine stabile Feuchteregelung und ausreichend Luftstrom um die Probe.
Warum sollten Sie sich für tragbare Wärmekammern von LIB entscheiden?
Die tragbaren Wärmekammern von LIB sind platzsparend, ohne auf Präzision zu verzichten. Sie arbeiten von -20 °C / -40 °C / -70 °C bis +150 °C, halten die Feuchte zwischen 20 % und 98 % rF, bleiben innerhalb von ±0,5 °C und unterstützen eine Wärmelast von 1000 W – genug, um selbst temperaturempfindliche Proben während der Prüfung zu schützen.
