Der IP-Code-Wasserdichtheitstest bei der Prüfung von Automobilteilen und anderen Produkten dient dazu, die Dichtheit des Produkts zu überprüfen und die Zuverlässigkeitsgrundlage der Produktqualität zu schaffen. Bei den Wasserdichtheitstests der Reihen IS016750, DIN40050, IS020653 ist die strengste Stufe IPX9K. Darüber hinaus arbeiten verschiedene elektronische Produkte, Autoteile, Maschinen und Geräte unter unterschiedlichen Umgebungsbedingungen und sind einer Vielzahl von strengen Tests ausgesetzt. Es versteht sich von selbst, dass das IPX9K-Prüfgerät wichtig ist, da es die Sprühstoßbelastung unter hohen Temperaturen und hohem Druck simuliert, um die Schutzleistung des Produkts zu überprüfen.
Das IPX9K-Prüfgerät ist ein Gerät, das speziell für die Prüfung der Schutzart IPX9K entwickelt wurde. Die Schutzart IPX9K bedeutet, dass das Produkt in einer Umgebung mit Hochtemperatur- und Hochdruckwassereinspritzung normal funktionieren kann, ohne dass Wasser eindringt oder Schäden entstehen. Diese Schutzart ist in der Regel für einige spezielle Anwendungsszenarien geeignet, wie z. B. Autoteile, Außenausrüstung, Industriemaschinen usw., die während des Gebrauchs rauen Umgebungen wie Hochdruckspritzwasser, hohen Temperaturen und hoher Luftfeuchtigkeit ausgesetzt sein können.
Das IPX9K-Prüfgerät besteht hauptsächlich aus einer Kammer, einem Wassersprühsystem, einem Heizsystem, einem Steuersystem usw. Die Kammer ist aus SUS304 gefertigt und weist eine gute Korrosionsbeständigkeit und Dichtheit auf. Das Sprühsystem besteht aus mehreren Hochdruckdüsen, die eine Hochtemperatur- und Hochdruckwassereinspritzung erzeugen können. Das Heizsystem dient dazu, das Wasser auf die erforderliche Temperatur zu erwärmen. Das Steuersystem wird verwendet, um Temperatur, Druck, Einspritzzeit usw. zu steuern.
1. Prüfbedingungen
Die IPX9K-Schutzprüfnorm schreibt eine Prüfung unter hoher Temperatur und hohem Druck vor. Konkret sollte die Wassertemperatur bei der Prüfung zwischen 80 °C ± 5 °C liegen und der Einspritzdruck zwischen 8000 kPa und 10000 kPa betragen. Bei der Prüfung sollte das Produkt auf einem speziellen Gestell montiert werden, um sicherzustellen, dass das Spritzwasser die Oberfläche des Produkts gleichmäßig bedeckt.
2. Prüfverfahren
Die IPX9K-Schutzprüfung wird durch Einspritzung durchgeführt. Während der Prüfung wird das Produkt in den Arbeitsraum gestellt und das Wassersprühsystem gestartet, um Hochtemperatur- und Hochdruckwasser auf die Oberfläche des Produkts zu sprühen. Der Winkel und der Abstand des Wasserstrahls sollten den Normvorgaben entsprechen, um die Genauigkeit der Prüfung zu gewährleisten. Die Prüfzeit beträgt in der Regel 30 Sekunden, wobei die Einspritzzeit in jede Richtung 5 Sekunden beträgt, insgesamt vier Richtungen: 0°, 30°, 60°, 90°.
3. Beurteilungskriterien
Die Kriterien für die IPX9K-Schutzprüfung werden hauptsächlich anhand der Leistung und des Aussehens des Produkts nach der Prüfung festgelegt. Wenn das Produkt nach der Prüfung normal funktioniert und keine Leckagen, Wassereindringungen, Beschädigungen oder ähnliche Erscheinungen auftreten, gilt es als mit den Anforderungen der Schutzklasse IPX9K konform. Andernfalls wird davon ausgegangen, dass das Produkt die Anforderungen nicht erfüllt.
Das Funktionsprinzip des IPX9K-Prüfgeräts besteht hauptsächlich darin, das Wasser über das Heizsystem auf die erforderliche Temperatur zu erwärmen, es dann über die Hochdruckpumpe auf den erforderlichen Druck zu bringen und schließlich das Hochtemperatur- und Hochdruckwasser durch die Düse auf die Produktoberfläche zu sprühen. Während der Prüfung überwacht das Steuersystem in Echtzeit die Parameter des Prüfgeräts wie Temperatur, Druck, Einspritzzeit usw. und führt eine automatische Steuerung gemäß dem eingestellten Programm durch.
Das Wasserkreislaufsystem der IPX9K-Prüfkammer weist in der Regel folgende Merkmale auf:
1. Wasserquelle:
- Wasseranforderungen: Es wird in der Regel empfohlen, reines Wasser oder destilliertes Wasser zu verwenden, um den Einfluss von Verunreinigungen im Wasser auf das Gerät und die Prüfergebnisse zu reduzieren und Probleme wie Düsenverstopfung oder Kalkablagerungen im Gerät zu vermeiden.
2. Kreislaufprozess:
- Pumpen: Das Wasser im Tank wird durch die Pumpe entnommen. Die Pumpe ist die Antriebsquelle des Wasserkreislaufs. Üblicherweise wird eine Pumpe mit einer bestimmten Leistung und einem bestimmten Druck verwendet, wie z. B. die aus Italien importierte Hochdruck- und Hochtemperatur-Kolbenpumpe, um die hohen Wasseranforderungen des IPX9K-Tests zu erfüllen.
- Rückgewinnung: Das gesprühte Wasser fließt zurück in den Tank und schließt den Wasserkreislauf.
3. Zugehörige Systeme und Funktionen:

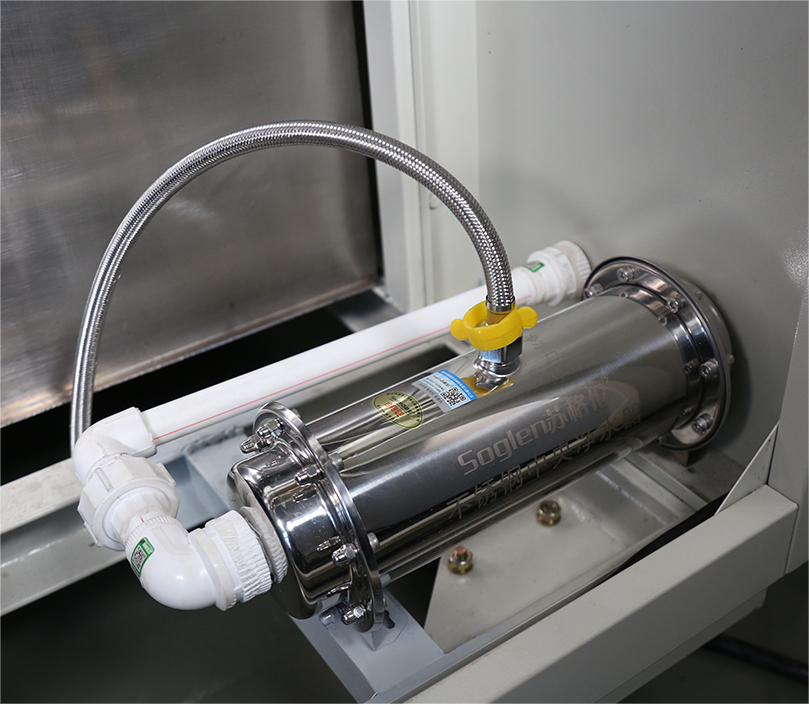

- Filtervorrichtung: Um die Sauberkeit des Kreislaufwassers zu gewährleisten und zu verhindern, dass Verunreinigungen Teile wie Düsen und Pumpen beschädigen oder das Prüfergebnis beeinträchtigen, kann im Wasserkreislaufsystem eine Filtervorrichtung installiert werden, die Verunreinigungen im Wasser filtert.
Bei der Verwendung der IPX9K-Prüfkammer sollte das Wasserkreislaufsystem gemäß der Betriebsanleitung des Geräts ordnungsgemäß betrieben und gewartet werden, um die Leistung des Geräts und die Zuverlässigkeit der Prüfergebnisse zu gewährleisten. Ein automatisches Wasserkreislaufsystem kann nicht nur Wasser sparen und die Prüfkosten senken, sondern auch die Stabilität und Konsistenz der Prüfbedingungen sicherstellen und die Wartung und Verwaltung des Geräts erleichtern.
Als wichtiges Schutzprüfgerät spielt das IPX9K-Prüfgerät eine wichtige Rolle bei der Produktqualitätskontrolle und Zuverlässigkeitsüberprüfung. Durch ein tiefgehendes Verständnis des IPX9K-Prüfgeräts und der zugehörigen Schutzprüfnormen kann dieses Gerät besser eingesetzt und die Schutzleistung und Qualität der Produkte verbessert werden.
