Entwickelt gemäß MIL-STD-810 Methode 510
Item |
Verfahren I – Staubblasen |
Verfahren II – Sandblasen |
Partikelgröße |
< 150 μm |
150 – 850 μm |
Typische Medien |
Quarzpulver, Talkumpuder oder ähnlicher Feinstaub |
Natürlicher Sand oder genormter Prüfsand |
Luftgeschwindigkeit |
1,5 – 7 m/s |
1,5 – 29 m/s |
Prüftemperatur |
Umgebungstemperatur 23 °C ± 3 °C; kann auf 40–50 °C erhöht werden, um Wüstenstaubbedingungen zu simulieren |
23 °C – 60 °C; kann erhöht werden, um extreme Wüstenumgebungen zu simulieren |
Expositionsdauer |
Typischerweise 6-stündiger Dauerzyklus; kann je nach Anforderung auf 24–72 Stunden verlängert werden |
Typischer 6-Stunden-Zyklus; projektspezifisch anpassbar; mehrere Zyklen zur Bewertung der Dauerhaltbarkeit |
Prüfziel |
Schutz gegen Staubeindringen und Dichtheitsprüfung |
Bewertung der Abrieb- und Schlagfestigkeit |
Typische Anwendungen |
Staubschutz für militärische Kommunikationsausrüstung; Dichtheitsprüfung von UAV-Sensorgehäusen; Beständigkeit von Photovoltaikmodulen gegen Staub |
Verschleißfestigkeit von Militärfahrzeuggehäusen; Sandschutz für Luft- und Raumfahrtsensoren; Sandbeständigkeitsprüfung von elektronischen Außengeräten |
Produktvorteile – MIL-STD-810 Blowing Wind Environmental Test Chamber
1. Normkonformität
Vollständig konform mit MIL-STD-810 Methode 510 für Staub- und Sandblasen.
Stellt sicher, dass Ihre Ausrüstung strengste militärische und industrielle Zuverlässigkeitsnormen erfüllt.
2. Robuste Konstruktion
Arbeitsraum aus Edelstahl SUS304 zum Schutz vor Erosion durch Hochgeschwindigkeits-Sand und -Staub.
Doppelte Gummidichtung verhindert das Austreten von Sand und Staub und verlängert die Lebensdauer.
3. Präzise Umgebungskontrolle
Ausgestattet mit Temperaturfühler, Windgeschwindigkeitssonde und Konzentrationssonde für genaue Echtzeitüberwachung.
Mehrstufige Prüfzyklen über programmierbaren Farb-LCD-Touchscreen-Controller, unterstützt Fernbedienung und Datenprotokollierung.
4. Hochgeschwindigkeits-Sand- und Staubsimulation
Zentrifugalgebläsesystem erzeugt einen Hochgeschwindigkeitsluftstrom, der Sand/Staub in den Arbeitsraum bläst.Staub/Sand zirkuliert für gleichmäßige Exposition.
Luftgeschwindigkeit beim Staubblasen: 1,5 – 8,9 m/s; beim Sandblasen: 18 – 29 m/s.
5. Automatisches Sand- und Staubmanagement
Staubeinlass mit Schrittmotor und Vibrationssystem verhindert Verklumpen.
Trichterförmiges Sammel- und Recyclingsystem sorgt für Wiederverwendung und gleichmäßige Verteilung des Staubs.
Staubrückführungsanschluss ermöglicht die Entfernung verbleibender Partikel nach dem Test.
Spezifikationen der MIL-STD-810 Blowing Wind Environmental Test Chamber
Modell |
DIM-1000 |
Innenabmessungen |
1000*1000*1000 mm T*B*H |
Außenabmessungen |
3000*6100*2200 mm T*B*H |
Innenvolumen |
1000 L |
Staubblasen |
Luftgeschwindigkeit |
1,5 – 8,9 m/s |
Staubkonzentration |
10,7 ± 7 g/m³ |
Staubpartikel |
< 150 μm |
Sandblasen |
Luftgeschwindigkeit |
18,0 – 29,0 m/s |
Sandkonzentration |
0,18 + 0,2 g/m³; 1,1 + 0,3 g/m³; 2,2 + 0,5 g/m³ |
Sandpartikel |
149 μm – 600 μm, 600 μm – 850 μm |
Controller |
Programmierbarer Farb-LCD-Touchscreen-Controller, Ethernet-Anschluss |
Prüftellerdurchmesser |
600 mm |
Türverriegelung |
Elektromagnetische Verriegelung |
Prüftellerdrehzahl |
1–7 U/min |
Staubdetektor |
Integrierter Staubdetektor |
Außenmaterial |
A3-Stahlblech mit Schutzbeschichtung |
Innenmaterial |
Edelstahl SUS304 |
Norm |
MIL-STD-810 |
Schlüsselkomponenten und Merkmale der MIL-STD-810 Blowing Wind Environmental Test Chamber

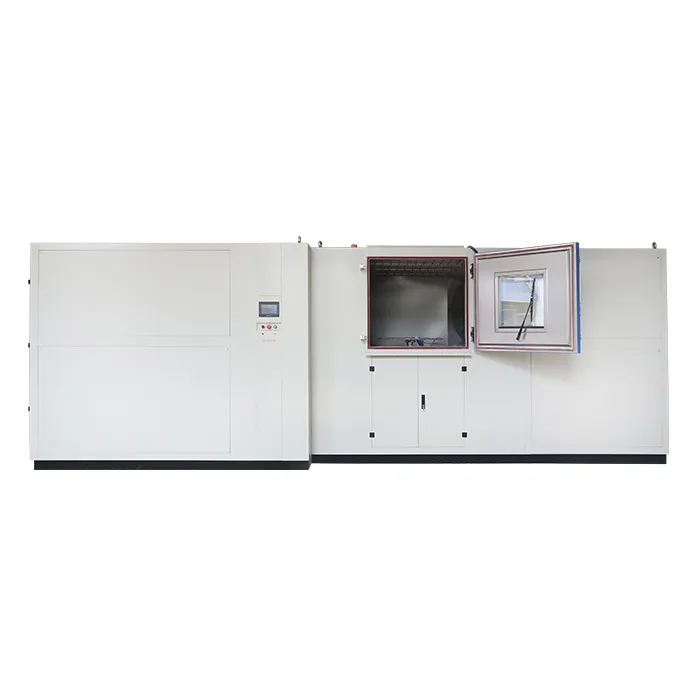

Arbeitsraum
Edelstahl SUS304 für hervorragende Beständigkeit gegen Erosion durch Hochgeschwindigkeits-Sand und -Staub. Drehteller: 1–7 U/min für gleichmäßige Exposition der Prüflinge mit einer Standardbelastung von 50 kg. Beobachtungsfenster: Hochfestes Glas mit Staubschutzbürste für klare Sicht während des Tests.
|
|
Elektromagnetische Verriegelung
Erzeugt eine starke Anziehungskraft, um die Eisenplatte fest anzuziehen und die Tür effektiv zu verriegeln. Dieser Verriegelungsmechanismus dient Sicherheitszwecken und verhindert ein versehentliches Öffnen der Tür während des Tests, was eine Gefahr für den Bediener darstellen und die Testergebnisse beeinträchtigen könnte.
|
 |
Staub- und Sandrückgewinnungsanschluss
Trichterförmige Sammlung am Boden der Kammer. Funktion: Herabfallender Staub/Sand wird gesammelt, durch ein Sieb gefiltert und dann vom Zentrifugalgebläse zur kontinuierlichen Wiederverwendung in den Arbeitsraum zurückgeführt.
|
 |
Controller
Programmierbarer Farb-LCD-Touchscreen-Controller. Unterstützt 120 Programme mit je bis zu 99 Segmenten; steuert Windgeschwindigkeit, Partikelkonzentration und Temperatur. Fernverbindung über Ethernet zur Integration in Laborsysteme. Echtzeitprotokollierung von Temperatur-, Wind- und Konzentrationssensoren.
|
 |
Rohrkühlsystem
Kühlt die Hochgeschwindigkeits-Luftkanäle, um die durch Reibung des bewegten Sandes/Staubs entstehende Wärme abzuleiten. Wasser zirkuliert um den Kanal und bildet einen Kühlmantel, um eine stabile Temperatur zu halten. Verhindert thermische Schäden an den Kanälen durch Hochgeschwindigkeits-Partikelerosion.
|
 |
LIB Industry stellt bereitkostenloses Talkumpuder (Prüfstaub)für erste Tests und Inbetriebnahme.
Standardzubehör, Bedienungsanleitung und technische Fernunterstützung sind ebenfalls enthalten, um eine reibungslose Installation und sofortige Testbereitschaft zu gewährleisten
Arbeiten mit LIB Industry
Sie profitieren von:
Präzisionsfertigung und strenger Qualitätskontrolle
Weltweitem Installations- und Inbetriebnahme-Support
Professioneller technischer Beratung
3 Jahren Garantie, lebenslangem Service und Ersatzteil-Support
Kontaktieren Sie LIB Industry noch heute, um technische Spezifikationen, Projektberatung oder einen maßgeschneiderten Lösungsvorschlag anzufordern.
