Was ist die beste industrielle Gefrierkammer für Zuverlässigkeitstests von Medizinprodukten?

Aug 05 2026

Table of Content [Hide]

Ein fertiggestelltes Medizinprodukt bleibt selten in einem klimatisierten Raum. Es verlässt das Werk, liegt in einem unbeheizten Frachtraum, wartet in einem kalten Lager und wird schließlich in einer Klinik eingeschaltet, die weit kälter oder wärmer sein kann als das Labor, in dem es entwickelt wurde. Jeder dieser Schritte kann eine Dichtung härten, ein Display verdunkeln, eine Batterie entladen oder einen Sensorwert verschieben – und der Ausfall zeigt sich möglicherweise erst, wenn das Gerät wieder aufwärmt und sich Kondenswasser im Gehäuse bildet.

Dieser Artikel erläutert, warum Zuverlässigkeitsprüfungen bei niedrigen Temperaturen für medizinische Instrumente wichtig sind, geht auf die relevanten Prüfnormen ein, vergleicht Kammer-Typen und zeigt, wie eineindustrielle Gefrierprüfkammervon LIB Industry Environmental Simulation Ingenieur- und Qualitätsteams dabei hilft, Kälterisiken in dokumentierte, reproduzierbare Nachweise umzuwandeln.

Das Problem: Warum Kälteeinwirkung Medizinprodukte beschädigt

Niedrige Temperaturen greifen gleichzeitig Werkstoffe und Elektronik an. Kunststoffe werden spröde, Klebstoffe verlieren ihre Schälfestigkeit, Schmierstoffe verdicken sich und Kabel versteifen. Auf der Elektronikseite sinkt die Batteriespannung, die Oszillator-Taktfrequenz driftet und Lötstellen ziehen sich in anderem Maße zusammen als die Leiterplatte, auf der sie montiert sind.

Die Gefahr endet nicht, wenn die Kälteeinwirkung aufhört. Ein bei -30°C gelagertes Gerät kann erst dann ausfallen,nachwenn es in einen warmen Raum zurückkehrt, weil Feuchtigkeit auf einer kalten Leiterplatte sofort kondensiert, wenn sie mit warmer, feuchter Luft in Kontakt kommt. Deshalb überprüft ein ordnungsgemäßer Prüfplan zur Zuverlässigkeit von Medizinprodukten drei getrennte Zeitfenster: Leistung während der Exposition, Leistung unmittelbar nach der Erholung und Leistung über mehrere Zyklen hinweg – nicht nur eine einmalige Kälteeinlagerung.

Die direkte Antwort: Was eine industrielle Gefrierprüfkammer leistet

Eine industrielle Gefrierprüfkammer reproduziert diese realen Kältebedingungen in einer kontrollierten, kalibrierten und reproduzierbaren Umgebung. Sie kann ein fertiggestelltes Gerät, eine Baugruppe, ein Bauteil oder eine vollständig verpackte Sendung bei einem präzisen Sollwert – ein- oder ausgeschaltet – halten, während Ingenieure Startzeit, Leckage, Sensordrift und Messfehler vor, während und nach der Exposition aufzeichnen. Kurz gesagt: Sie ersetzt das Rätselraten darüber, „wie kalt ist zu kalt“, durch Daten, auf die Entwicklungs- und Qualitätsteams reagieren können.

Wo Gefrierprüfkammern bei der Prüfung medizinischer Instrumente eingesetzt werden

Diagnostische Ausrüstung.Analysatoren, Bildgebungssubsysteme und Laborinstrumente kombinieren Sensoren, Optiken, Pumpen und Präzisionsmechanik. Kältetests können verzögerte Startvorgänge, Kalibrierdrift, gerissene Gehäuse oder träge Ventile aufdecken – beispielsweise können Hochlaufzeit und Messfehler eines Blutanalysegeräts vor der Exposition, am Sollwert und nach der Erholung protokolliert werden.

Tragbare und Heimversorgungsgeräte.Tragbare Lesegeräte, mobile Monitore und Notfallgeräte sind größeren Temperaturschwankungen ausgesetzt als fest installierte Krankenhaussysteme. Die Prüfung sollte realistische Batterieladestände verwenden, da eine voll geladene Batterie Schwächen beim Kaltstart verdecken kann, und sollte Tasten, Touchscreens, Steckverbinder und Funkverbindungen prüfen, solange das Gerät noch kalt ist.

Komponenten und Baugruppen.Leiterplatten, Steckverbinder, Dichtungen, Kabel und Klebeverbindungen können isoliert und einzeln getestet werden, wobei Widerstand, Stromaufnahme, Signalrauschen und Isolation über einen Kabeldurchlass der Prüfkammer überwacht werden – hilfreich, um einen Systemausfall auf ein bestimmtes Bauteil zurückzuführen.

Normen, die die Kälteprüfung zur Zuverlässigkeit definieren

Norm / Vorschrift	Was sie abdeckt
IEC 60068-2-1:2025, Prüfung A: Kälte	Bevorzugte Schärfegrade: +5, -5, -10, -20, -25, -33, -40, -50, -55 und -65°C, mit bevorzugten Dauern von 2, 16, 72 und 96 Stunden. Die Luft in der Prüfkammer sollte im stationären Zustand innerhalb von ±2 K des Sollwerts bleiben (am kältesten Ende gelten größere Toleranzen).
IEC 60068-2-14, Temperaturwechsel	Wird verwendet, wenn derÜbergangzwischen Temperaturen – und nicht nur die Kälteeinlagerung – die interessierende Fehlerart darstellt. Die Gerätespezifikation muss die unteren/oberen Temperaturen, die Rampenzeit, die Haltezeit und die Zyklenanzahl festlegen.
ISO 13485:2016	Eine Qualitätsmanagementnorm, keine Temperaturspezifikation. Die Abschnitte 7.3.6–7.3.7 verlangen dokumentierte Verifizierungs- und Validierungspläne, Methoden und Annahmekriterien unter Verwendung repräsentativer Produkte.
ASTM D4332-22	Regelt die Konditionierung von Verpackungen vor der Transportsimulation, üblicherweise bei -18 ±2°C (gefroren) oder -55 ±3°C (tiefkalt), gewählt, um die tatsächliche Transportbelastung darzustellen.
FDA QMSR (21 CFR Part 820)	Ab dem 2. Februar 2026 wird ISO 13485:2016 durch Bezugnahme übernommen. Die FDA schreibt kein einheitliches Gefrierprofil vor – Hersteller müssen Prüfbedingungen, Probenauswahl und Annahmekriterien im Hinblick auf den Verwendungszweck und das Risiko rechtfertigen.

Prüfverfahren: 3 Profile, 3 Zwecke

Prüfung bei niedrigen Temperaturen (Exposition)— das Prüfmuster kühlt sich allmählich ab, hält nach der Stabilisierung den Sollwert, erholt sich dann, wobei die Bestehens-/Durchfallgrenzen (Startzeit, Gehäuseintegrität, Messgenauigkeit) festgelegt sindvordes Durchlaufs. Ein für -20°C-Lagerung spezifiziertes Gerät könnte bei -30°C für 16 Stunden mit einer zweistündigen kontrollierten Erholung qualifiziert werden.
Temperaturwechselprüfung— bewegt das Prüfmuster zwischen zwei Extremen (z.B. -30°C bis +60°C mit 1–3°C/min), hält es auf jedem Plateau für 20–50 Zyklen, um Schnittstellen- und Ermüdungsausfälle aufzudecken, die eine einmalige Einlagerung nicht zeigen würde. Die Erholung sollte in einem trockenen oder feuchtigkeitskontrollierten Raum erfolgen, um zu vermeiden, dass Kondensation das Ergebnis verfälscht.
Langzeitzuverlässigkeitsprüfung— läuft 72–96 Stunden oder länger, um Lagerfähigkeitsangaben und langsame Materialdegradation zu validieren, mit periodischen Funktionskontrollen zwischendurch.

Vergleich von Umweltsimulationsprüfkammern: Welcher Typ passt zu Ihrem Prüfplan?

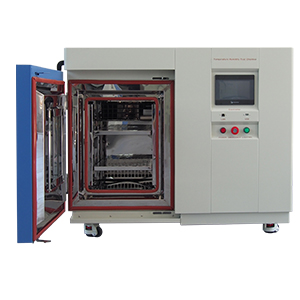

Merkmal	Tischgerät / Kleine Prüfkammer	Industrielle Gefrierprüfkammer (LIB Industry)	Begehbare Prüfkammer
Typischer Arbeitsraum	Unter 100 L	100–1.000 L (Sondergrößen verfügbar)	Mehrere Kubikmeter
Am besten geeignet für	Kleine Komponenten, Stichproben einzelner Geräte	Fertige tragbare/diagnostische Geräte, Baugruppen, verpackte Sendungen	Ganze Paletten, große Geräte, Stapelprüfung mehrerer Einheiten
Steuerung der Abkühlrate	Oft fest oder eingeschränkt	Programmierbare Rampen-/Halte-/Zyklusprofile	Programmierbar, langsamere Rampe aufgrund des Volumens
Typische Anschaffungskosten & Stellfläche	Niedrigste	Mittel	Höchste
Prüfung unter Spannung während der Exposition	Eingeschränkter Kabelzugang bei einigen Modellen	Standard-Kabeldurchlass inklusive	Standard, mit mehr Verlegemöglichkeiten

Für die meisten Entwicklungs- und QS-Labore für Medizinprodukte ist die mittelgroße industrielle Gefrierprüfkammer der praktische Mittelweg: groß genug für fertige Geräte und Versandverpackungen, aber dennoch schnell genug in der Rampenrate und präzise genug in der Gleichmäßigkeit, um die Protokolle nach IEC 60068-2-1 und 60068-2-14 zu unterstützen.

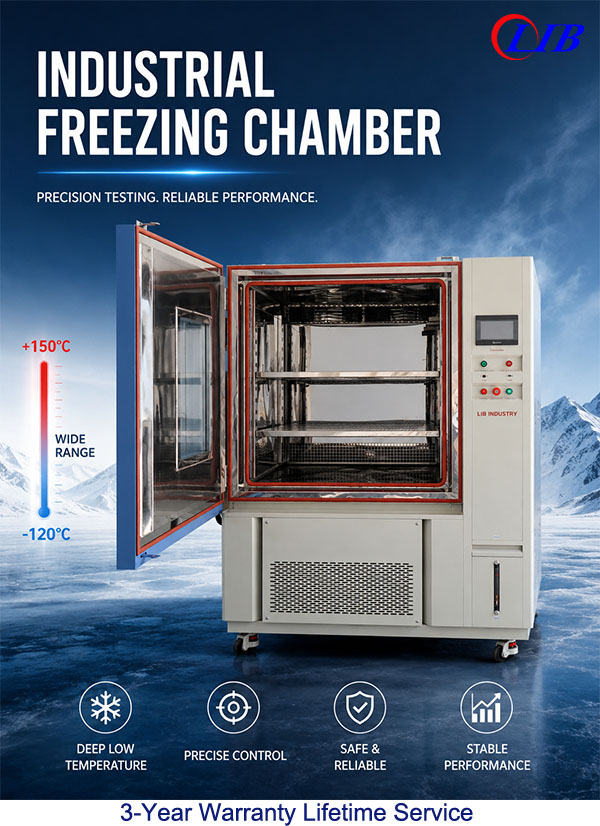

Die LIB Industry-Lösung: Spezifikationen der industriellen Gefrierprüfkammer

Leistungsmerkmal	Leistungswert
Temperaturbereich	-120°C bis +150°C
Temperaturschwankung	±0,5°C
Temperaturabweichung	±2,0°C
Standard-Abkühl-/Aufheizrate	1°C/min Abkühlung; 3°C/min Aufheizung
Schnellere Abkühlung (kundenspezifisch)	Bis zu 3°C/min
Arbeitsraumvolumen	100–1.000 L, Sondergrößen verfügbar
Innenkonstruktion	Edelstahl SUS304, isoliertes Gehäuse, Beobachtungsfenster
Daten & Steuerung	Programmierbarer Touchscreen, Temperaturkurven-Aufzeichnung, USB / RS485 / Ethernet
Sicherheitsschutz	Übertemperatur, Überstrom, Kältemittel-Hochdruck, Erdschluss

Kaskaden-Kältemaschine hält den Tiefkühlbetrieb stabil, mehrflügelige Luftzirkulation reduziert heiße und kalte Stellen im Arbeitsraum, ein beheiztes Antibeschlagfenster ermöglicht die Sichtprüfung während des Tests, und ein 50-mm-Kabeldurchlass unterstützt Tests unter Spannung und externe Messungen – all dies kann um ein bestimmtes Prüfmuster und Laborlayout herum angepasst oder neu konfiguriert werden.

Empfohlene Ausrüstung von LIB Industry

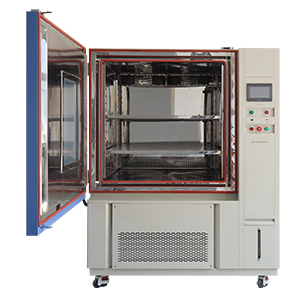

Temperatur- und Feuchte-Prüfkammer— kombiniert kontrollierte Kälte und Feuchtigkeit in einem Profil, nützlich, wenn eine Gerätespezifikation sowohl Feuchtwärme- als auch Kondensationsprüfungen neben der Kälteexposition verlangt.	Temperaturschock-Prüfkammer— bewegt Prüfmuster in Sekunden statt Minuten zwischen heißen und kalten Zonen, für Produkte, bei denen der schnelle Temperaturwechsel – nicht nur die statische Kälte – die relevante Fehlerart darstellt.	Begehbare Umweltsimulations-Prüfkammer— eine Option mit größerem Volumen für Labore, die mehrere fertige Einheiten oder vollständige Versandpaletten unter einem Profil im Stapel testen müssen.

Praxisnahe Unterstützung: Wie die Zusammenarbeit mit LIB Industry aussieht

Die Umweltsimulations-Prüfkammern von LIB Industry werden komplett projektiert, gebaut und in Betrieb genommen – nicht nur als Einzelbox. Jede Prüfkammer, die das Werk verlässt, absolviert vor dem Versand einen 72-stündigen Betriebstest und eine vollständige Kalibrierung. Nach der Installation erhalten die Kunden eine Einweisung vor Ort oder per Fernzugriff sowie eine Bedienerschulung, damit das Laborpersonal ab dem ersten Tag IEC/ASTM-konforme Profile korrekt fahren kann, abgesichert durch die dreijährige Garantie von LIB Industry und die fortlaufende technische Betreuung durch den Kundendienst und die lokalen Serviceteams.(Baustellenfotos, Installationsprotokolle und Schulungsunterlagen aus abgeschlossenen LIB Industry-Projekten sind auf Anfrage erhältlich.)

FAQs

Wofür wird eine industrielle Gefrierprüfkammer bei der Prüfung von Medizininstrumenten verwendet?

Sie setzt Geräte, Komponenten oder verpackte Sendungen kontrollierten niedrigen Temperaturen aus, um Lagerbeständigkeit, Kaltstart, Funktionsgenauigkeit, Materialintegrität und das Leistungsverhalten nach der Erholung zu prüfen.

Warum ist Temperaturgleichmäßigkeit für Zuverlässigkeitsprüfungen wichtig?

Ungleichmäßige Temperaturen im Arbeitsraum bedeuten, dass Prüfmuster auf verschiedenen Regalböden unterschiedlichen Belastungsniveaus ausgesetzt sind, was Ausfälle schwerer vergleichbar macht. Eine Abweichung von ±2°C und eine Schwankung von ±0,5°C halten die Exposition in einer voll beladenen Prüfkammer konsistent.

Wie kalt muss eine Prüfkammer für Medizinproduktprüfungen werden können?

Das hängt von den Lager-, Transport- und Nutzungsangaben des Geräts sowie der anwendbaren Norm ab – IEC 60068-2-1 listet bevorzugte Schärfegrade von +5°C bis -65°C, daher sollte der Sollwert aus der Risikoanalyse und der Spezifikation stammen und nicht einem einzigen Standardwert entsprechen.

Kann eine Gefrierprüfkammer ein unter Spannung stehendes Gerät prüfen?

Ja – Prüfkammern mit einem Kabeldurchlass (die Standard-Prüfkammern von LIB Industry enthalten einen 50-mm-Durchlass) ermöglichen das Einführen externer Strom- und Messleitungen in den Arbeitsraum, sodass Geräte während der Exposition live überwacht werden können.

Können LIB Industry-Prüfkammern für ein bestimmtes Prüfprogramm individuell angepasst werden?

Ja. Arbeitsraumgröße, Abkühlrate, Durchlässe, Regalböden, Vorrichtungen und Datenanschlüsse können alle auf das Prüfmuster, das Prüfprofil und die Dokumentationsanforderungen des Labors abgestimmt werden.

Erhalten Sie einen Prüfplan von LIB Industry

Eine industrielle Gefrierprüfkammer macht Kälterisiken zu messbaren Nachweisen – aber nur, wenn der Prüfmusterzustand, die Temperatur, die Rampe, die Haltezeit, die Erholungsphase und die Abnahmekriterien vor Testbeginn definiert sind. Xi'an LIB Industry Environmental Simulation entwirft, baut, installiert und kalibriert Prüfkammern passend zur Risikodatei eines Geräts und der anwendbaren Norm.

Jede LIB Industry-Prüfkammer wird mit einer 3-Jahres-Garantieausgeliefert, und Kunden erhalten weiterhinlebenslangen technischen Support— Wartungsanleitungen, Ersatzteilunterstützung und Kundendienst – solange die Anlage in Betrieb ist.

Kontaktieren Sie LIB Industry noch heuteum ein Prüfkammer-Datenblatt, einen individuellen Kälteprüfungs-Vorschlag oder ein Angebot für den Temperaturbereich, die Arbeitsraumgröße und die Validierungsanforderungen Ihres Geräts anzufordern.
