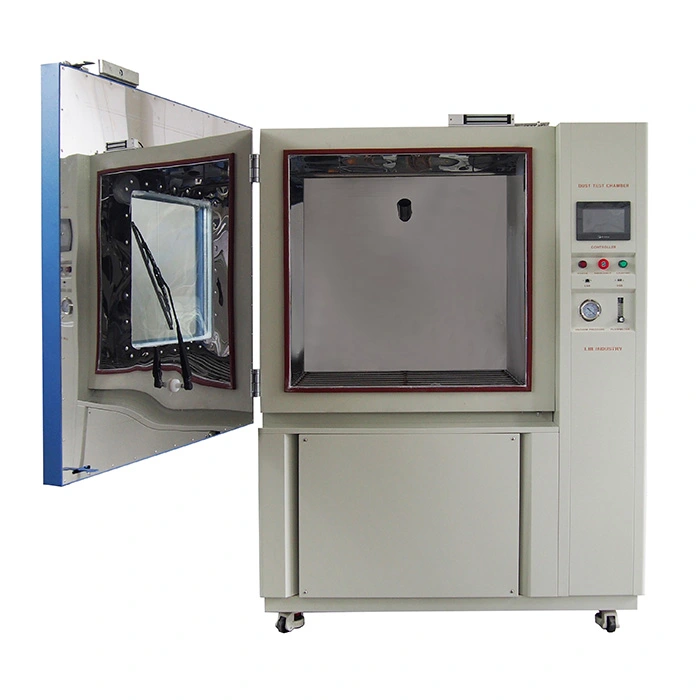

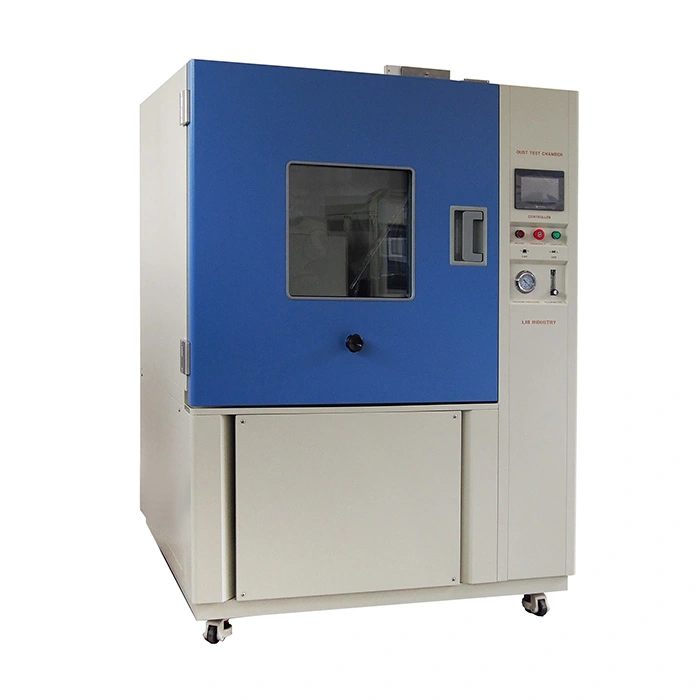

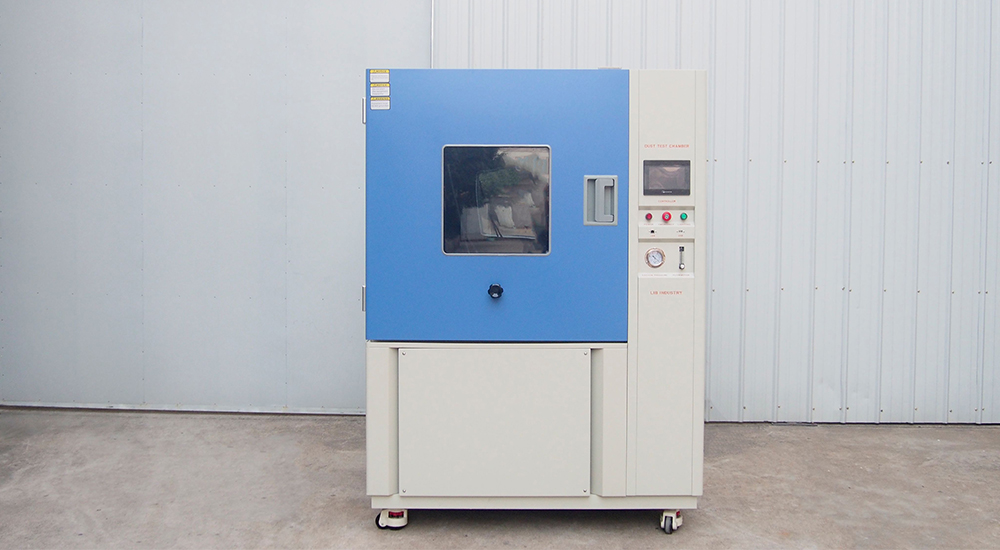

Prüf kammer IP55

Name: Prüf kammer IP55
Brand: Xi'an LIB Environmental Simulation Industry

Die IP55-Prüfkammer wird zum Testen des IP55-Schutzniveaus verwendet. Die beiden 5 zeigen jeweils an, dass die Kammer eine schädliche Staub ansammlung verhindern und die Injektion von Wasser verhindern kann.

Die IP55-Prüfkammer besteht aus zwei Produkts ätzen: der staub dichten IP5X-Prüfkammer und der wasserdichten IPX5-Prüfkammer.

Modell: DI-800, DI-1000, DI-1500, DI-2000, R6K-1200

Standard: IEC 60529, IP5X, IP6X, IPX6K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G

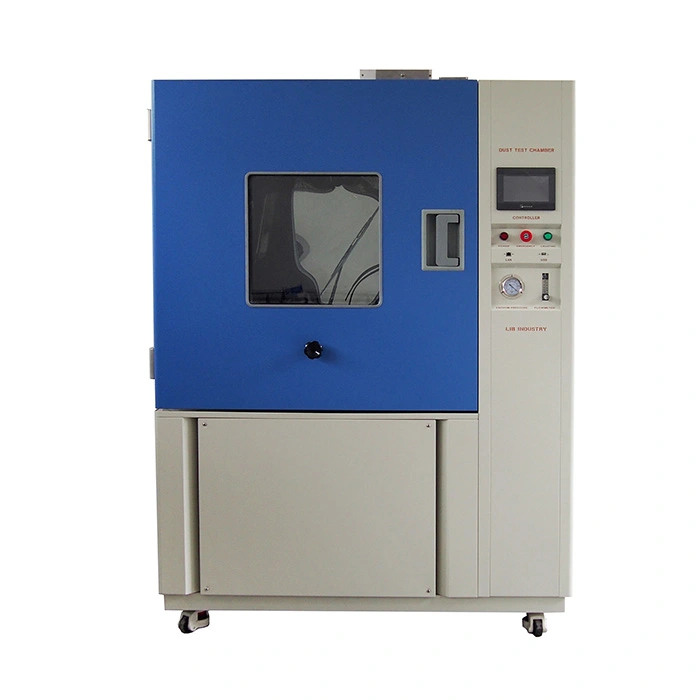

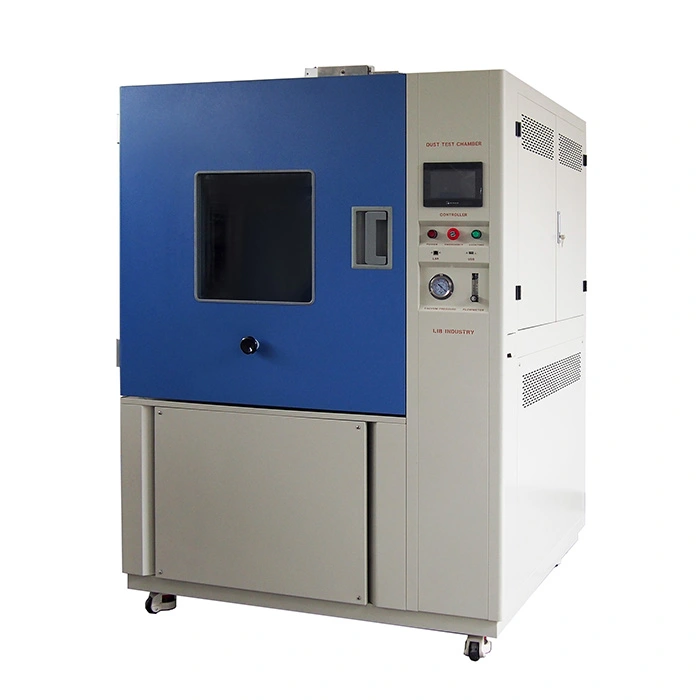

Merkmale und Vorteile der Prüf kammer IP5X

1. Die Schale besteht aus 4mm A3-Stahlplatte, und die Oberfläche wird durch Sprühen von Farbe mit hoher Festigkeit und Steifigkeit behandelt. Sie kann verschiedenen Belastungen und Stößen während des Test prozesses standhalten. und kann Rost korrosion verhindern.

2. Produzieren Sie Staub, der die Anforderungen der IP5X-Standardgröße 50μm und der Konzentration 2KG-4KG/m³ erfüllt, und das verwendete Staub material ist trockenes Talk pulver.

3. Es gibt zuverlässige Dichtung strukturen zwischen der Tür und der Kammer, jeder Schnitts telle und dem Beobachtungs fenster, um sicher zustellen, dass kein Staub in die äußere Umgebung gelangt und die Genauigkeit der Testergebnisse gewähr leistet ist.

4. Das Luft zirkulation system besteht aus Ventilatoren, Luftkanälen, Lüftungs schlitten usw. Die von den Ventilatoren erzeugte Luft treibt den Staub an, um im Testraum zu zirkulieren, so dass alle Teile der Test probe vollständig dem Staub ausgesetzt werden können.

Spezifikationen der Prüf kammer IP5X

Modell	DI-800	DI-1000	DI-1500	DI-2000
Interne Dimension (mm)	80010001000	100010001000	100015001000	100020001000
Gesamt dimension (mm)	104014501960	133014501960	133019501990	133024501990
Nützliches Volumen (L)	800	1000	1500	2000
Temperatur bereich	Ambient ~ + 50 ° C
Luft feuchtigkeit bereich	<30% RH
Normaler Draht durchmesser	50um
Nenn breite einer Lücke zwischen Drähten	75um
Kampf zeit	0 ~ 99 H59M
Blas zeit	0 ~ 99 H59M
Exemplar-Strom versorgung	Staub dichte Steckdose 16A
Controller	Programmier bare Farbe LCD-Touchscreen-Controller, Ethernet-Verbindung
Sicherheits gerät	Über temperatur schutz; Übers trom schutz; Erd-Leckage-Schutz; Phasen-Sequenz-Schutz
Außen material	A3 Stahlplatte mit Schutz beschichtung
Innen material	SUS304 Edelstahl
Standard konfiguration	Proben regal, Staub wischer, Talkum puder (5kg)
Macht	AC380V 50Hz

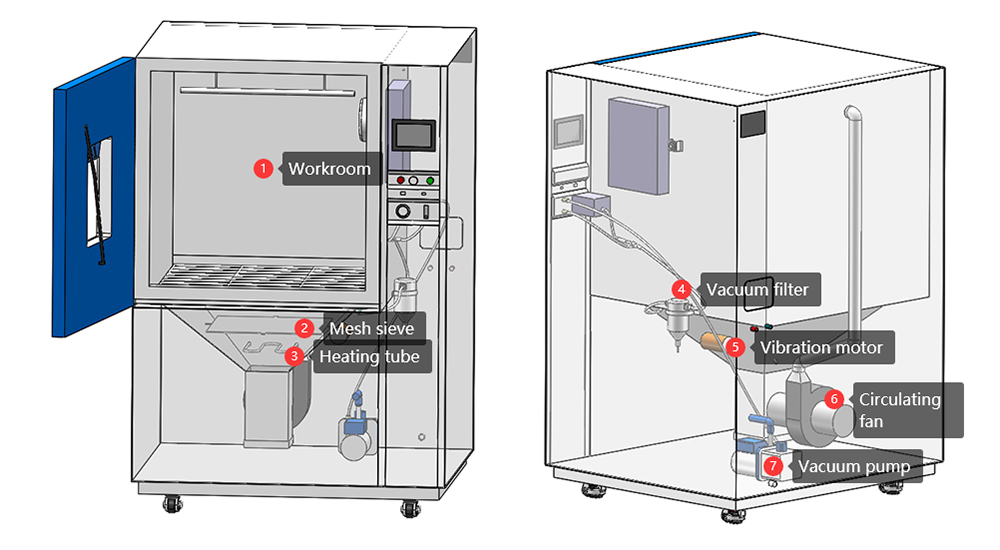

Konfiguration von IP5X Testing ChambeR

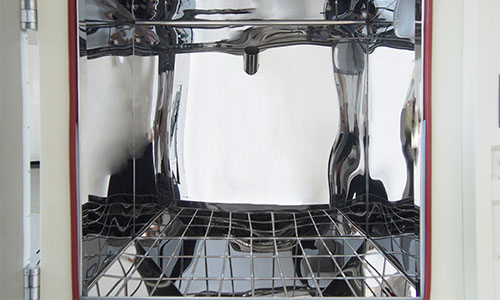

TSArbeitsraum	Hergestellt aus SUS304 Edelstahl platte, gute Korrosions beständigkeit und einfache Reinigung. Hängender Proben halter und mit Beleuchtung ausgestattet. Der Staub auslass befindet sich oben im Arbeitsraum und ist in das Luft zirkulation system integriert, um ein O-förmiges vertikales Staub zirkulation system zu bilden.

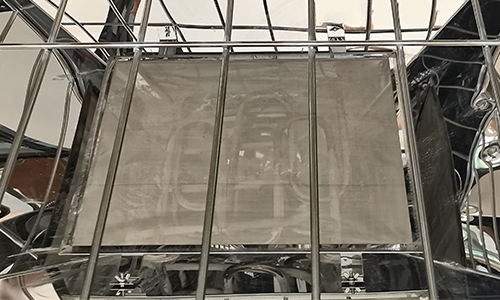

Mesh-Sieb	Der Nenn durchmesser von Staub beträgt 50 μm. Verhindern Sie, dass große Partikel aus dem Kanal fallen.

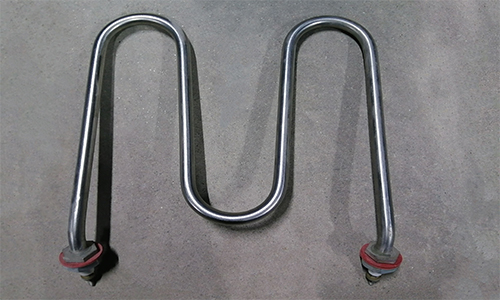

Tsche Heizrohr	Um das Zubacken von Staub zu verhindern, liegt der Temperatur bereich bei Umgebungs bedingungen bis zu 50 ° C.

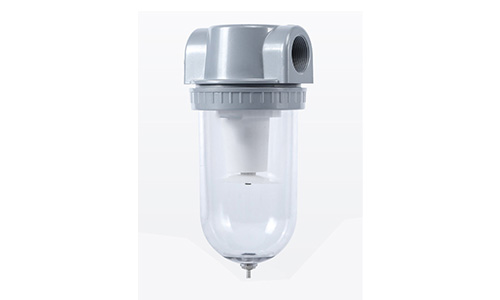

Nun Vakuum filter	Am Einlass der Vakuumpumpe installiert, filtern Sie den Staub, Verunreinigungen und kleine Partikel, die in der Luft eingeatmet werden können, und verhindern Sie, dass sie in die Vakuumpumpe gelangen. und verlängern die Lebensdauer der Vakuumpumpe.

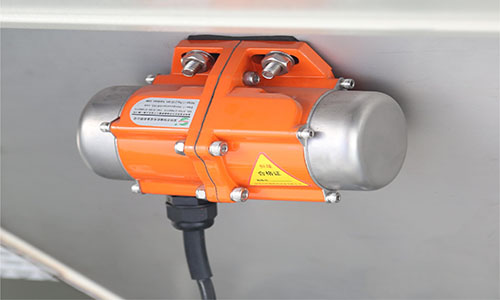

AusgVibrations motor	Wird verwendet, um die Vibrations umgebung zu simulieren, der die Test probe während des tatsächlichen Gebrauchs ausgesetzt sein kann, und kann den an der Innenwand haftenden Staub abschütteln.

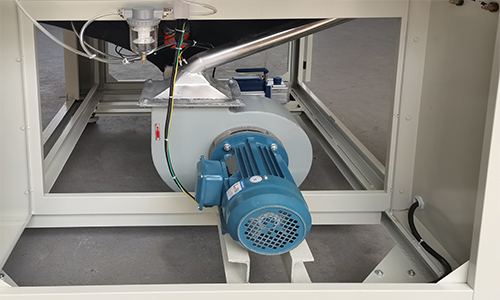

VersUmlauf ventilator	Ein geräuscharmer Motor mit geschlossener Legierung, ein Mehrblatt-Zentrifugal ventilator usw. erzeugen zirkulierende Luft, um den Staubs trom anzutreiben.

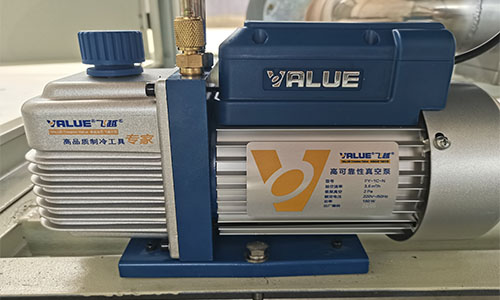

Vakuumpumpe	Das Tests tück wird gepumpt, um die Vakuum umgebung des Tests tücks zu erhalten und einen bestimmten Unterdruck zu bilden, um die Luftdruck bedingungen zu simulieren, denen das Produkt in der Sand-und Staub umgebung ausgesetzt sein kann.

...................................................................................................................................................................................................................................................................

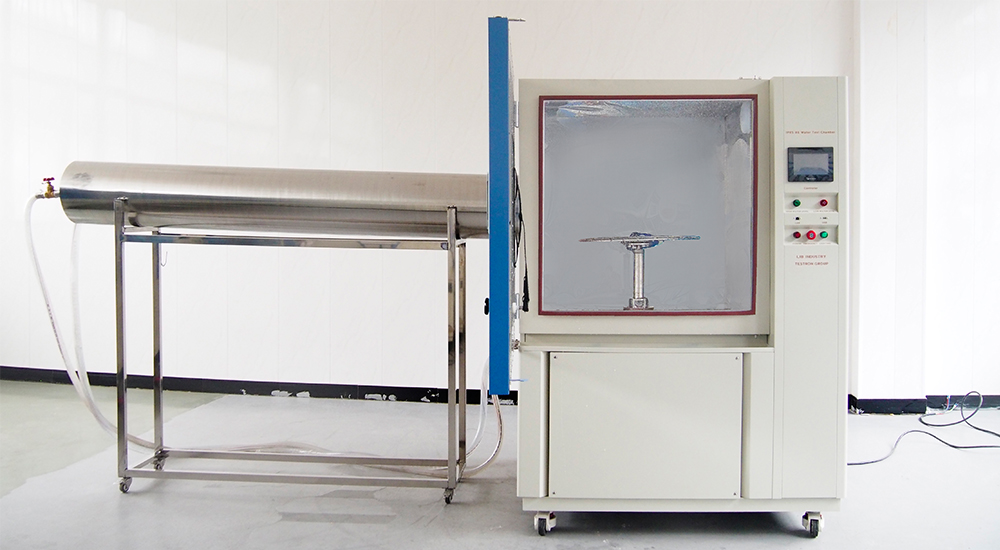

Merkmale und Vorteile der Prüf kammer IPX5

1. Während des Tests beträgt der Abstand von der Probe zur Sprüh düse 2,5 m ~ 3m, der Innen durchmesser der Sprüh düse beträgt 6,3mm, und die Düse kann die Probe in verschiedenen Winkeln sprühen und die Wasser durchfluss rate ist mit 12,5 l/min (750L/h) stabil.

2. Die Tür ist mit einem transparenten Beobachtungs fenster aus gehärtetem Glas und anderen hochfesten Materialien mit guter Transparenz und Schlag festigkeit versehen. bequem für Betreiber, um die Test probe während des Test prozesses zu beobachten.

3. Es gibt eine gute Dichtung struktur zwischen der Tür und der Kammer, die Schnitts telle, das Beobachtungs fenster und andere Teile der Test kammer, um sicher zustellen, dass das Wasser während des Tests nicht in die äußere Umgebung ausläuft.

4. Ein kompletter Satz automatischer Wasser aufnahme und Wasser zirkulation system mit Wasser filtration kann Partikel mit einem Durchmesser von 0,03mm herausfiltern, es gibt einen Abfluss im Arbeitsraum, kann Wasser sparen.

Spezifikationen der Prüf kammer IPX5

Modell			R6K-1200
Innenmaße (mm)			100012001000 D * W * H
Gesamt abmessungen (mm)			115035502100 D * W * H
Innenraum volumen (L)			1200
Parameter	Test plattform durchmesser		600mm
	Test plattform geschwindigkeit		5 ± 1 r.p.m
	Plattenspieler Lasten		50kgs
	Plattform höhe testen		200-400mm (einstellbar)
	IPX6K	Innen durchmesser der Düse	6,3mm
		Wasser durchfluss rate	75 L/min +/- 5%
		Wasserdruck	1000 Kpa
		Entfernung von Wassers prühen zu Exempeln	Zwischen 2,5 m und 3 m.

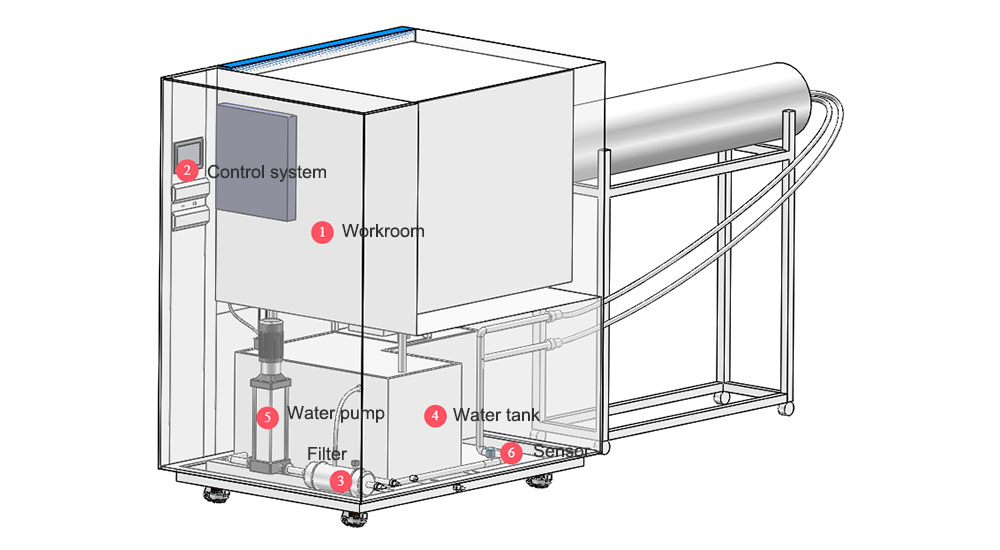

Konfiguration der Prüf kammer IPX5

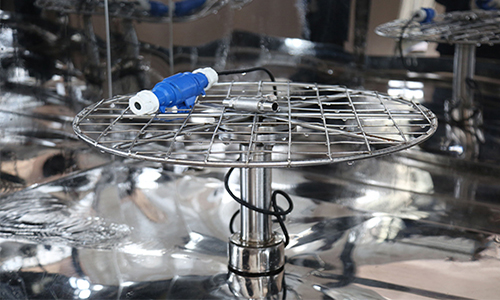

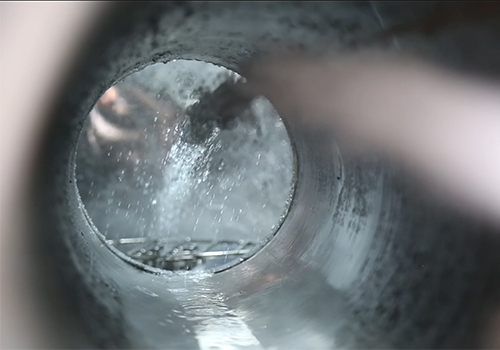

TSArbeitsraum	SUS304 Edelstahl mit guter Korrosions beständigkeit und Wasser beständigkeit. Zwei Düsen mit einem Innen durchmesser von 6,3mm. Das Material der Düsen kann eine langfristig stabile Sprüh wirkung gewährleisten. Der Abstand von der Probe zur Sprüh düse beträgt 2,5 m bis 3m, und die Düse kann die Probe in verschiedenen Winkeln sprühen. Der Plattenspieler ist bequem für die Probe, um eine vollständige Palette von Wassers prüh tests durch zuführen, die Geschwindigkeit und Höhe können eingestellt werden.

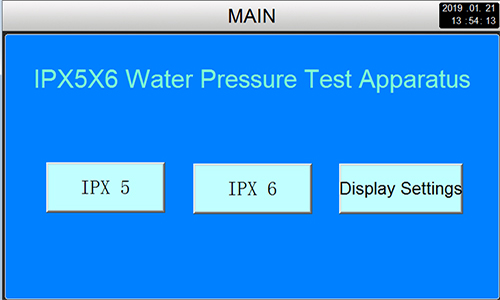

山Kontroll system	Die programmier bare SPS-Steuerung wird verwendet, um die Testzeit, den Sprüh winkel, den Wasserfluss, die Drehscheibe geschwindigkeit usw. genau zu steuern und den Tests tatus und die Parameter informationen in Echtzeit anzuzeigen.

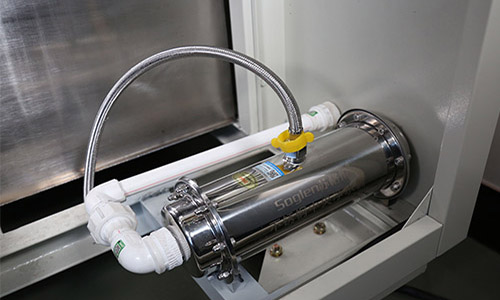

Abs.Filter	Die Filtration genauigkeit beträgt 0,03 MM Durchmesser Partikel, um die Sauberkeit des Wassers zu gewährleisten.
SeinkWassertank	Der Wassertank ist mit einem Wasserstands schwimmer kugel ventil ausgestattet, die den Wasserstand im Wassertank in Echtzeit überwachen können, um zu verhindern, dass die Wasserpumpe durch Wassermangel trocken rotiert.

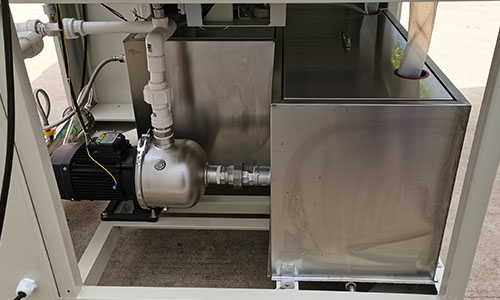

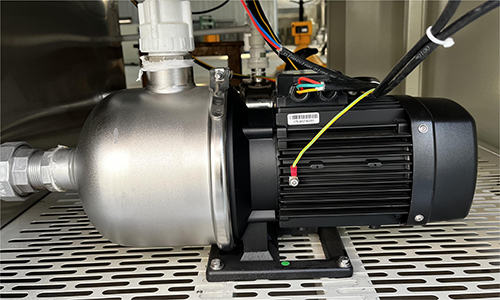

AusgWasserpumpe	Die Pumpe muss Wasser vom Lagert ank zur Düse transportieren, um die Anforderungen des IPX5-Tests für Wasserfluss und-druck zu erfüllen.

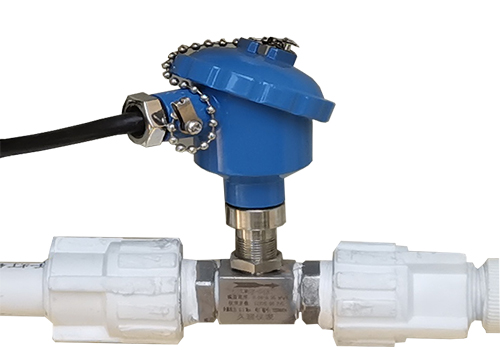

VersSensor	Zur genauen Kontrolle des Wasserflusses und des Wasserdrucks, um sicher zustellen, dass der Wasserfluss innerhalb des Standard bereichs von 12,5 ± 0,625 (L/min) stabil ist.
